Toyota HILUX 离合器壳和变速器壳(MTM) — Figure 3302

Toyota HILUX EPC diagram 3302, 离合器壳和变速器壳(MTM), with 2 images and 16 PNC and OE references.

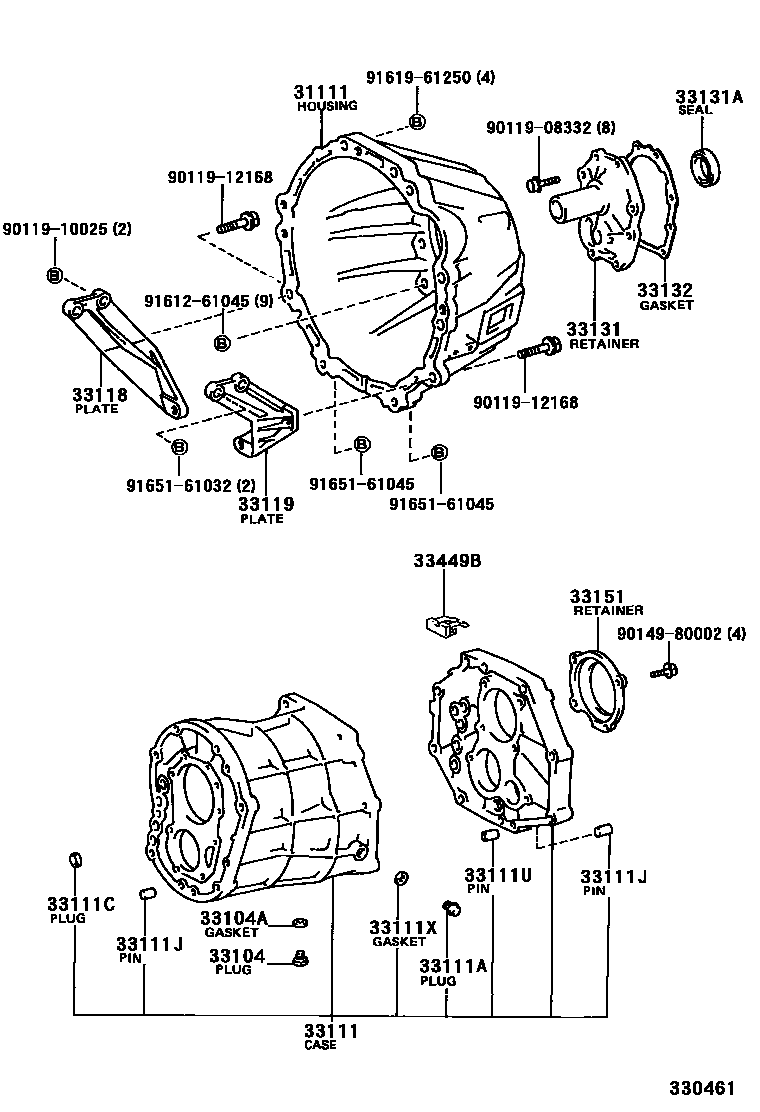

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 330461
离合器壳和变速器壳(MTM) — 330461 (198901 – 999999)

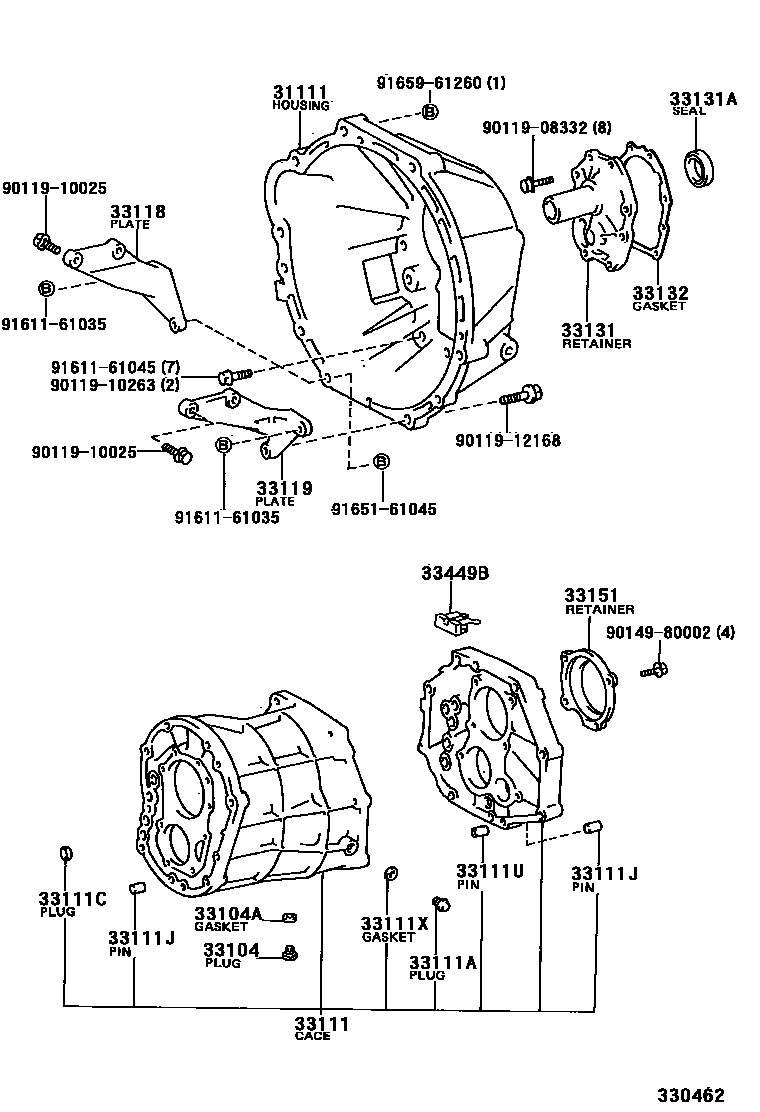

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 330462
离合器壳和变速器壳(MTM) — 330462 (198901 – 199410)

PNC and OE references

PNCPart nameOE numbers
31111clutch housing31111-22112 · 31111-22113 · 31111-22114 · 31111-30180
33104Drain plug sub-assembly (MTM)90341-18057
33104ADrain plug gasket (MTM)90430-18008
33111Manual transmission housing33101-35050
33111AManual transmission plug90341-18006
33111CScrew plug (for gearbox)90331-14004
33111JDirect sales (for manual transmission)90250-12002
33111URing pin (for manual transmission)90253-15001
33111XGearbox plug gasket90430-18008
33118Right reinforcement plate (MTM)33118-25020 · 33118-28010
33119Left reinforcement plate (MTM)33119-25020 · 33119-28010
33131Front bearing retainer (MTM)33131-26020
33131AOil seal (for transmission front bearing retainer)90311-30010 · 90311-30014
33132Front bearing retainer pad (MTM)33132-28010
33151Output shaft rear bearing retainer (MTM)33151-35030
33449Bderailleur magnet33449-26010
