Toyota HILUX Manifold — Figure 1701

Toyota HILUX EPC diagram 1701, Manifold, with 2 images and 13 PNC and OE references.

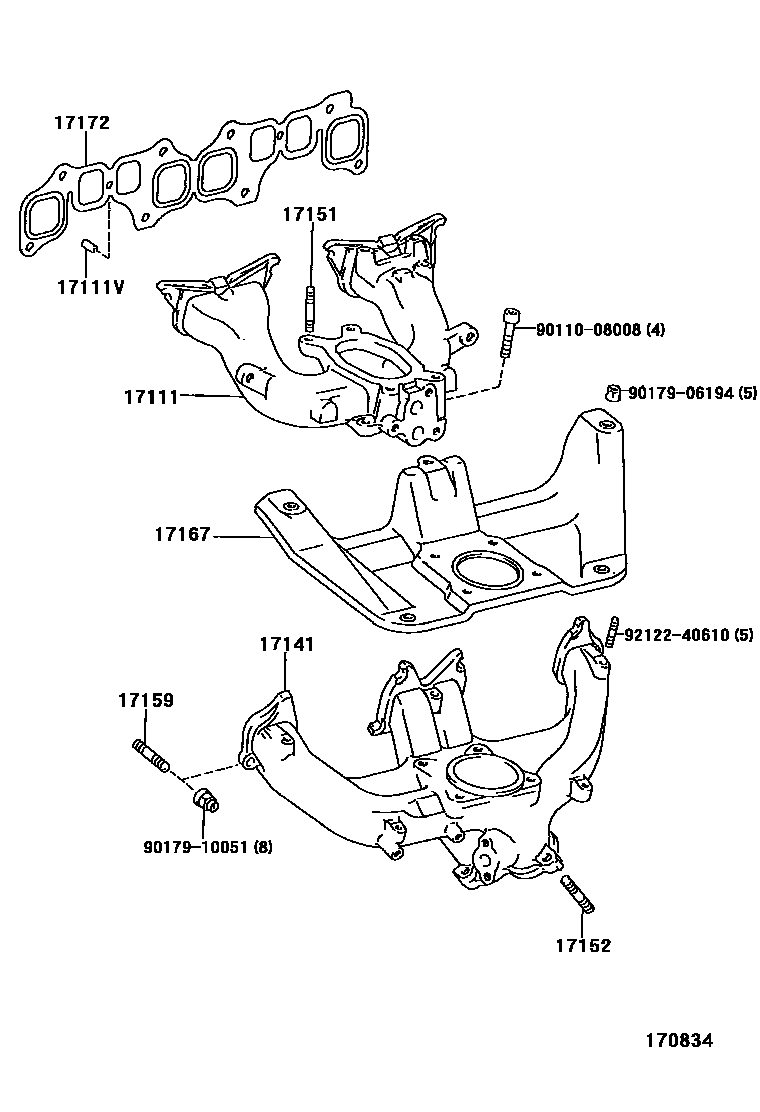

Toyota HILUX Manifold EPC diagram — 170834
Manifold — 170834 (198901 – 199410)

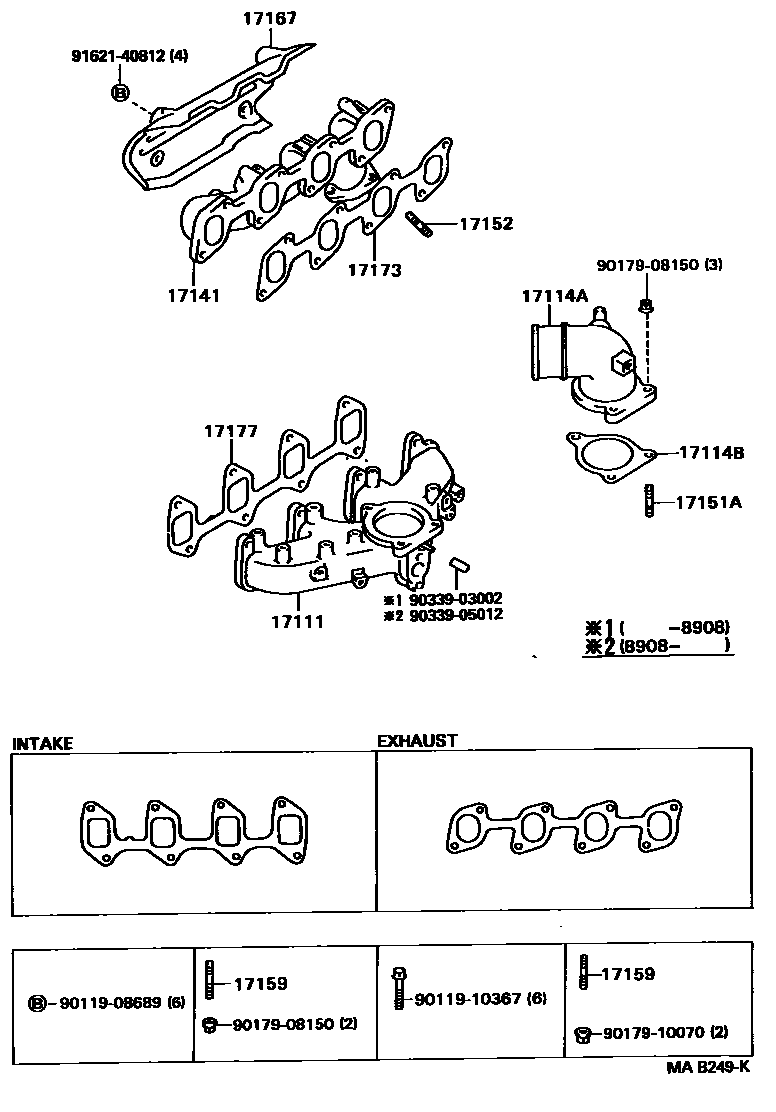

Toyota HILUX Manifold EPC diagram — MAB249K
Manifold — MAB249K (198901 – 199702)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17101-54100 · 17101-54101 · 17111-71010 · 17111-71020
17111VDirect pin (for fixing the intake manifold)90250-08120
17114AIntake flange17114-54050
17114BIntake flange gasket17116-54020 · 17116-54021
17141exhaust manifold17141-54110 · 17141-54111 · 17141-71020
17151Studs (for manifold to carburetor)92122-40835
17151AStuds (for manifold to venturi)90116-08293
17152Studs (for manifold to exhaust)90116-10058 · 90116-10088 · 90116-10146 · 90116-10148
17159Studs (for manifold to cylinder head)90116-08220 · 90116-10063 · 90116-10141 · 92132-60820
17167Exhaust manifold No. 1 heat shield17167-54090 · 17167-54120 · 17167-71020
17172Gasket (manifold to cylinder head)17172-71011
17173Gasket (exhaust manifold to cylinder head)17173-54030
17177No. 1 gasket (intake manifold to cylinder head)17177-54020 · 17177-54021
