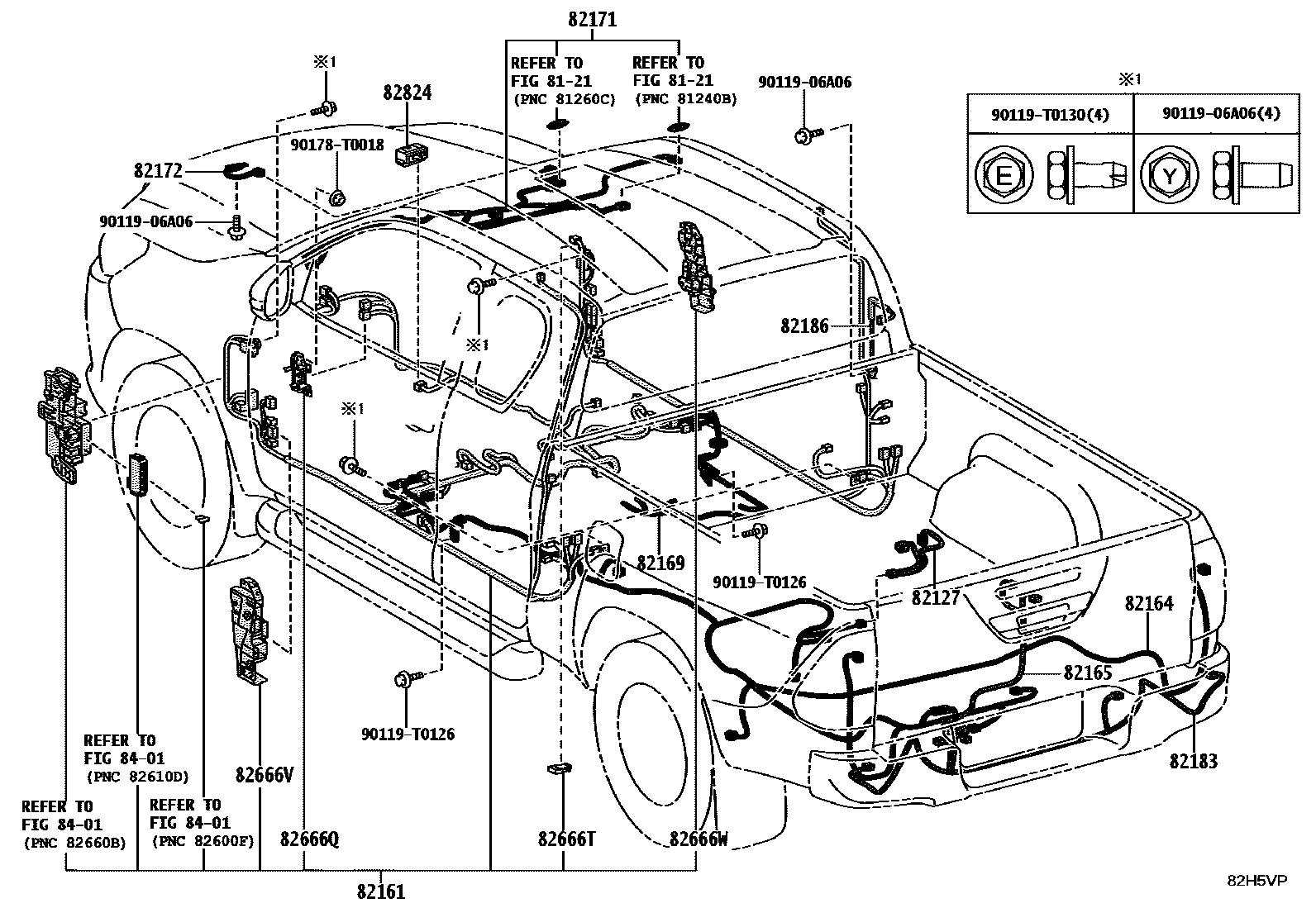

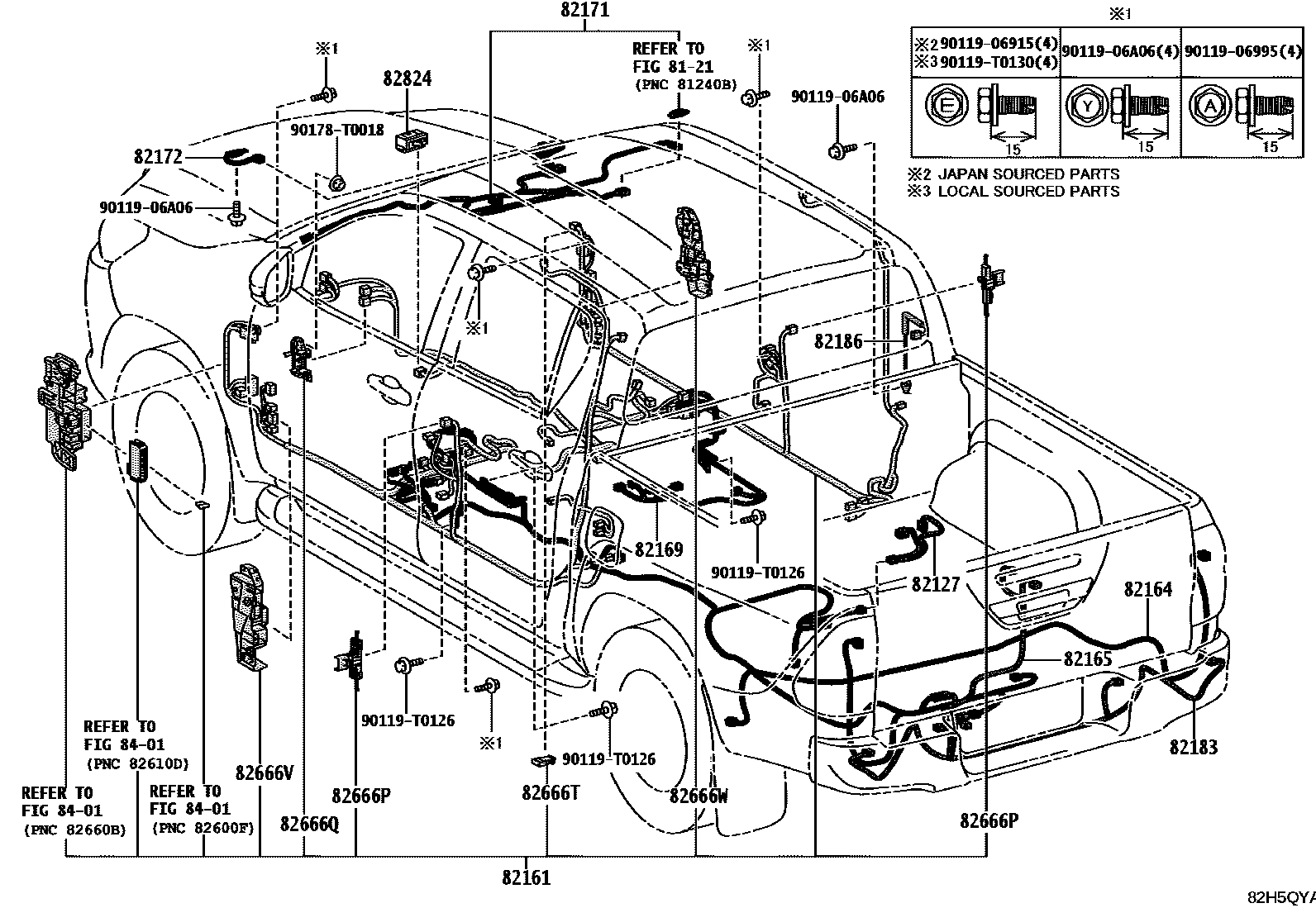

Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 16 images and 82 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

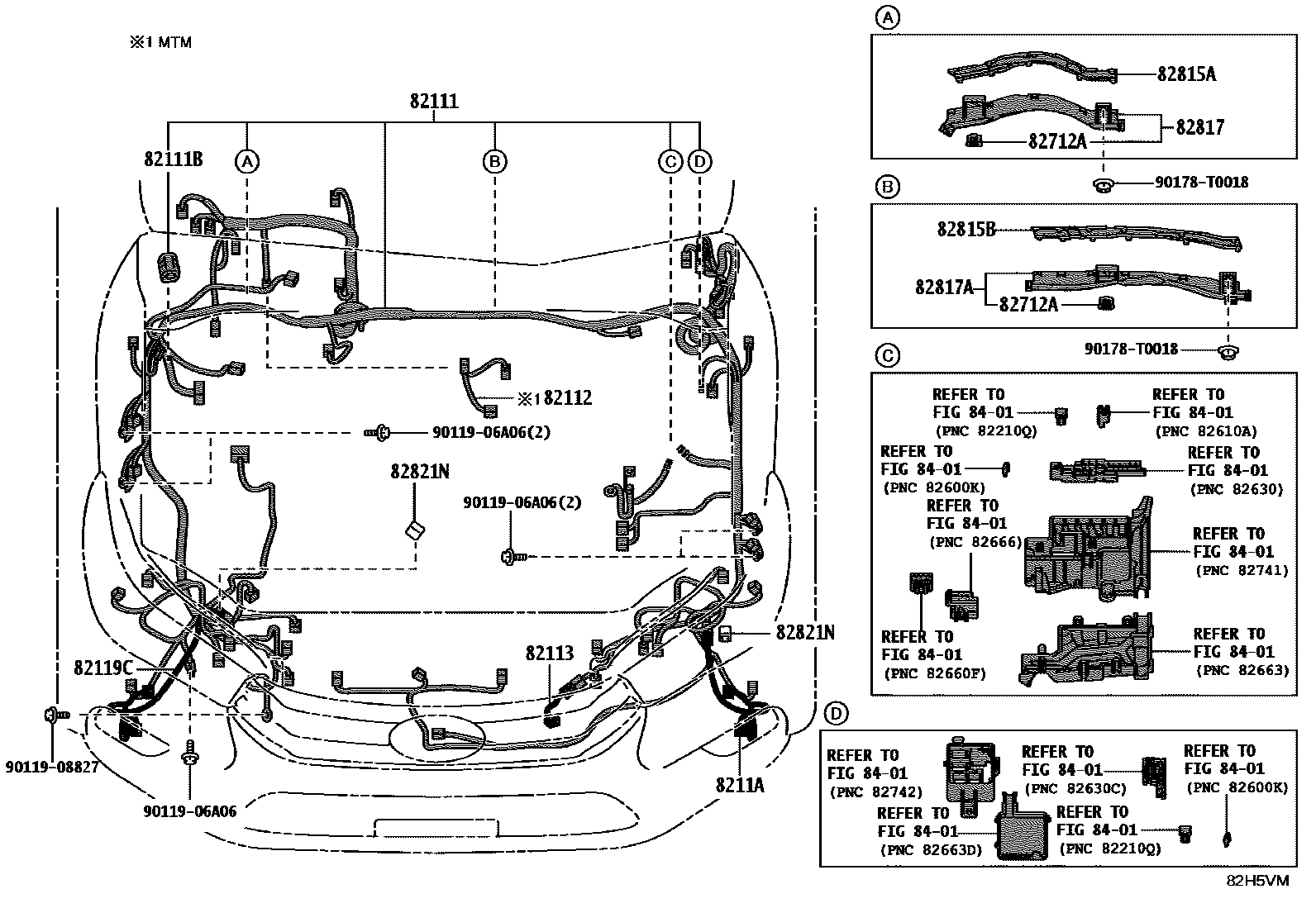

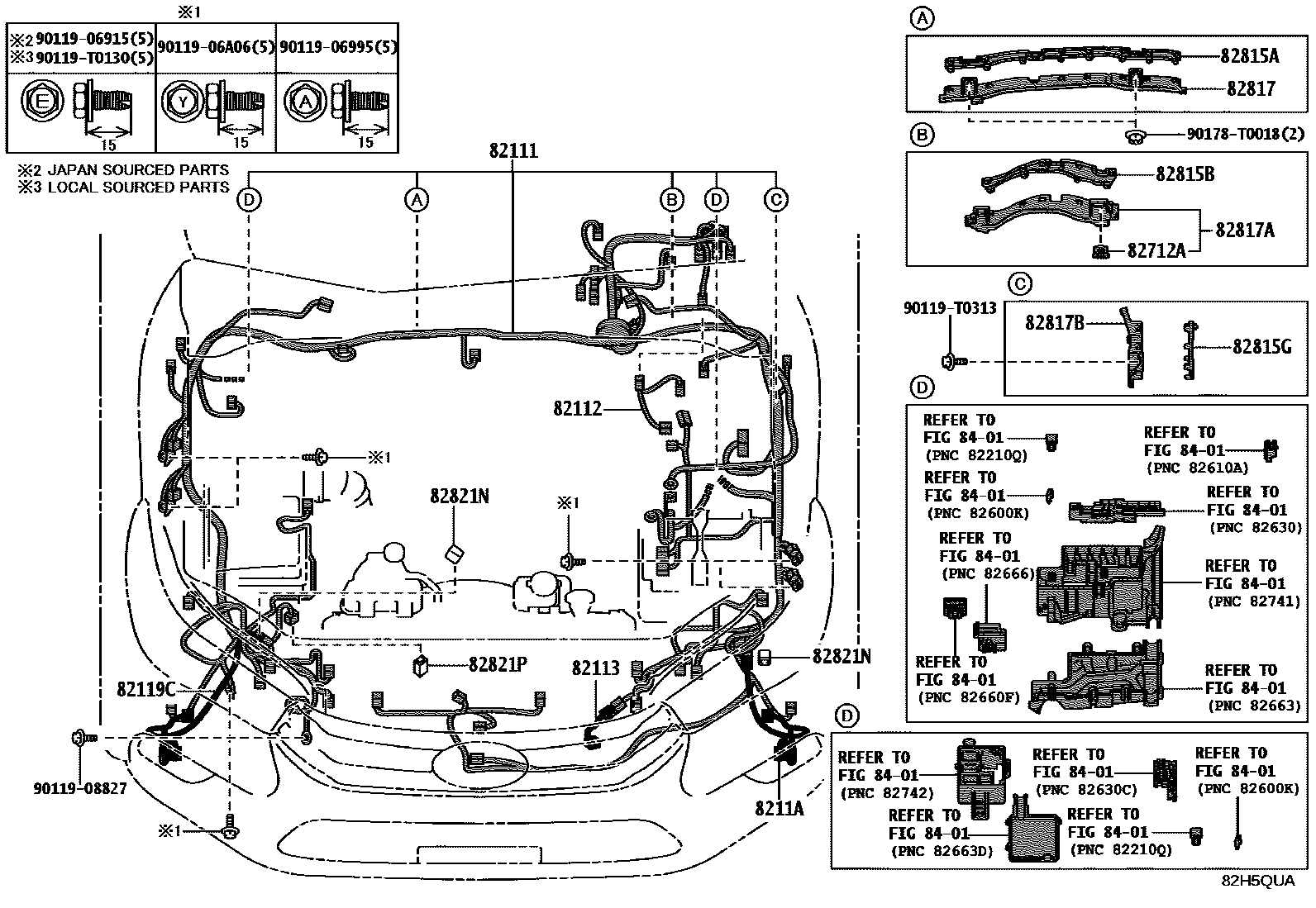

| 82111 | Engine room main wiring harness | 8211G-KKX81 · 8211G-KKX91 · 8211G-KKY01 · 8211G-KKY11 · 8211G-KKY21 · 8211G-KKY31 · 8211G-KKY41 · 8211G-KKY51 · 8211G-KKY61 · 8211G-KKY71 · 8211G-KKY81 · 8211G-KKY91 · 8211G-KKZ01 · 8211G-KKZ11 · 8211G-KKZ21 · 8211G-KKZ31 · 8211H-KK151 · 8211H-KK161 · 8211H-KK171 · 8211H-KK221 · 8211H-KK231 · 8211H-KK241 · 8211H-KK251 · 8211H-KK261 · 8211H-KK271 · 8211H-KK281 · 8211H-KK291 · 8211H-KK301 · 8211H-KK311 · 8211H-KK321 · 8211H-KK331 · 8211H-KK341 · 8211H-KK351 · 8211H-KK361 · 8211H-KK371 · 8211H-KK381 · 8211H-KK391 · 8211H-KK401 · 8211H-KK411 · 8211H-KK421 · 8211H-KK431 · 8211H-KK441 · 8211H-KK451 · 8211H-KK461 · 8211H-KK481 · 8211H-KK561 · 8211H-KK571 · 8211H-KK621 · 8211H-KK631 · 8211H-KK641 · 8211H-KK651 · 8211H-KK661 · 8211H-KK671 · 8211H-KK681 · 8211H-KK691 · 8211H-KK701 · 8211H-KK711 · 8211H-KK721 · 8211H-KK731 · 8211H-KK781 · 8211H-KKC20 · 8211H-KKC40 · 8211H-KKD80 · 8211H-KKV11 · 8211H-KKV21 · 8211H-KKV31 · 8211H-KKV41 · 8211H-KKV51 · 8211H-KKV61 · 8211H-KKV71 · 8211H-KKV81 · 8211H-KKV91 · 8211H-KKW01 · 8211H-KKW11 · 8211H-KKW21 · 8211H-KKX11 · 8211H-KKX21 · 8211H-KKX31 · 8211H-KKX41 · 8211H-KKX51 · 8211H-KKX61 · 8211H-KKX71 · 8211H-KKX81 · 8211H-KKX91 · 8211H-KKY01 · 8211H-KKY11 · 8211H-KKY21 · 8211H-KKY31 · 8211H-KKY41 · 8211H-KKY51 · 8211H-KKY61 · 8211H-KKY71 · 8211H-KKY81 · 8211H-KKY91 · 8211H-KKZ01 · 8211H-KKZ11 · 8211H-KKZ21 · 8211H-KKZ31 · 8211H-KKZ41 · 8211H-KKZ50 · 8211J-KK061 · 8211J-KK071 · 8211J-KK081 · 8211J-KK091 · 8211J-KK101 · 8211J-KK111 · 8211J-KK121 · 8211J-KK131 · 8211J-KK141 · 8211J-KK151 · 8211J-KK161 · 8211J-KK171 · 8211J-KK730 · 8211J-KK750 · 8211J-KK840 · 8211K-KK630 · 8211K-KK640 · 8211K-KK650 · 8211K-KK660 · 8211K-KKB30 · 8211K-KKB40 · 8211K-KKB50 · 8211K-KKC00 · 8211K-KKC10 · 8211K-KKC21 · 8211K-KKC31 · 8211K-KKC41 · 8211K-KKC51 · 8211K-KKC61 · 8211K-KKC71 · 8211K-KKC81 · 8211K-KKC91 · 8211K-KKD91 · 8211K-KKE01 · 8211K-KKK21 · 8211K-KKK31 · 8211K-KKK41 · 8211K-KKK51 · 8211K-KKK61 · 8211K-KKK71 · 8211K-KKK81 · 8211K-KKK91 · 8211K-KKL01 · 8211K-KKL11 · 8211K-KKL21 · 8211K-KKL31 · 8211K-KKL41 · 8211K-KKL51 · 8211K-KKL61 · 8211K-KKL71 · 8211K-KKL81 · 8211K-KKL91 |
| 82111B | condenser | 90980-04206 |
| 82112 | Engine room wiring harness No. 2 | 82112-KK010 |
| 82113 | Engine room wiring harness No. 3 | 82113-KK020 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-KK040 · 82119-KK060 · 82119-KK140 · 82119-KK260 · 82119-KK270 · 82119-KK280 · 82119-KK290 · 82119-KK320 · 82119-KK330 · 82119-KK360 · 82119-KK370 · 82119-KK440 · 82119-KK450 |
| 8211A | FIL, COMPARTIMENT MOTEUR, NO.6 | 8211A-KK040 · 8211A-KK050 · 8211A-KK060 · 8211A-KK070 · 8211A-KK140 · 8211A-KK150 · 8211A-KK250 · 8211A-KK260 · 8211A-KK270 · 8211A-KK280 · 8211A-KK290 · 8211A-KK320 · 8211A-KK330 |

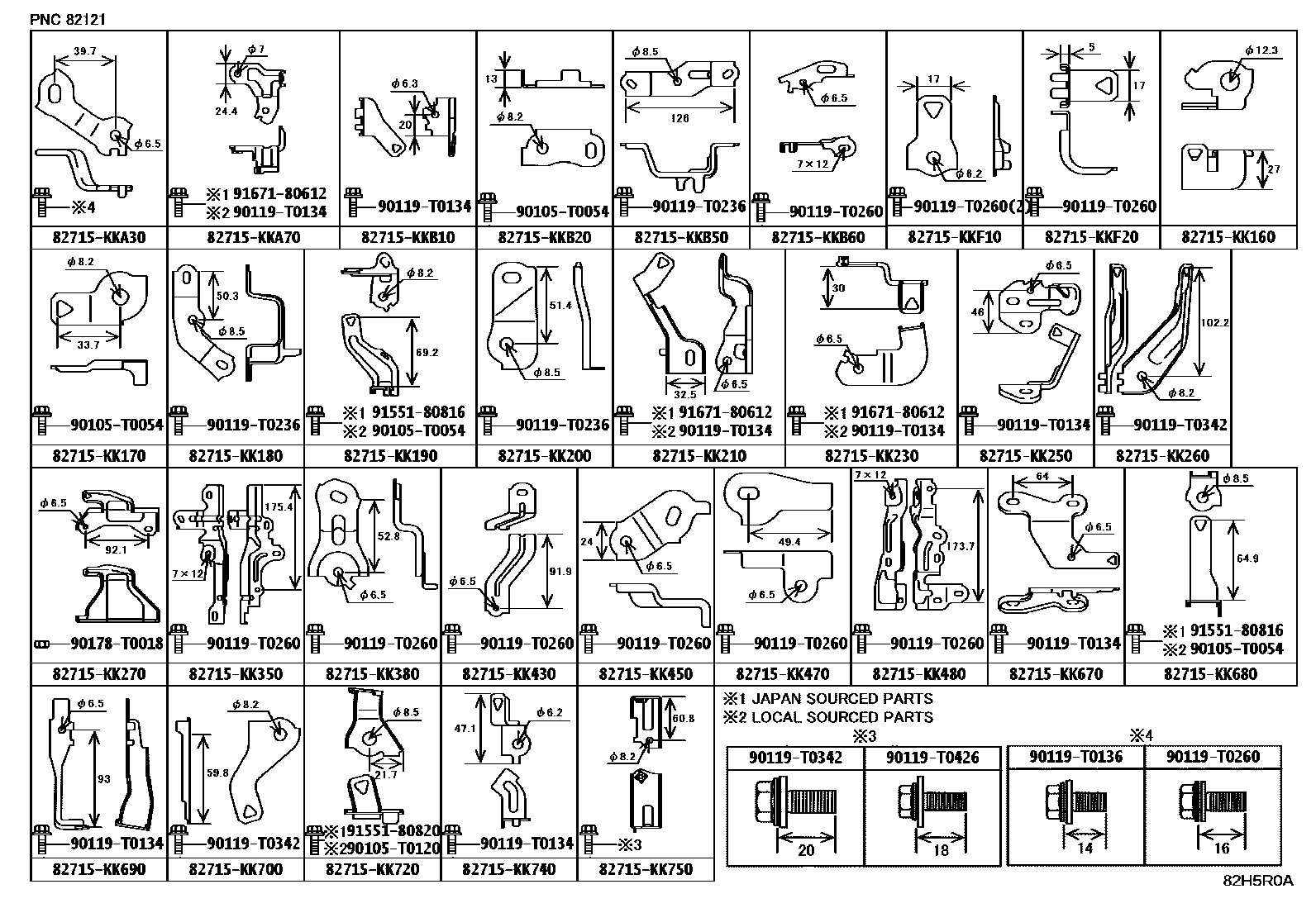

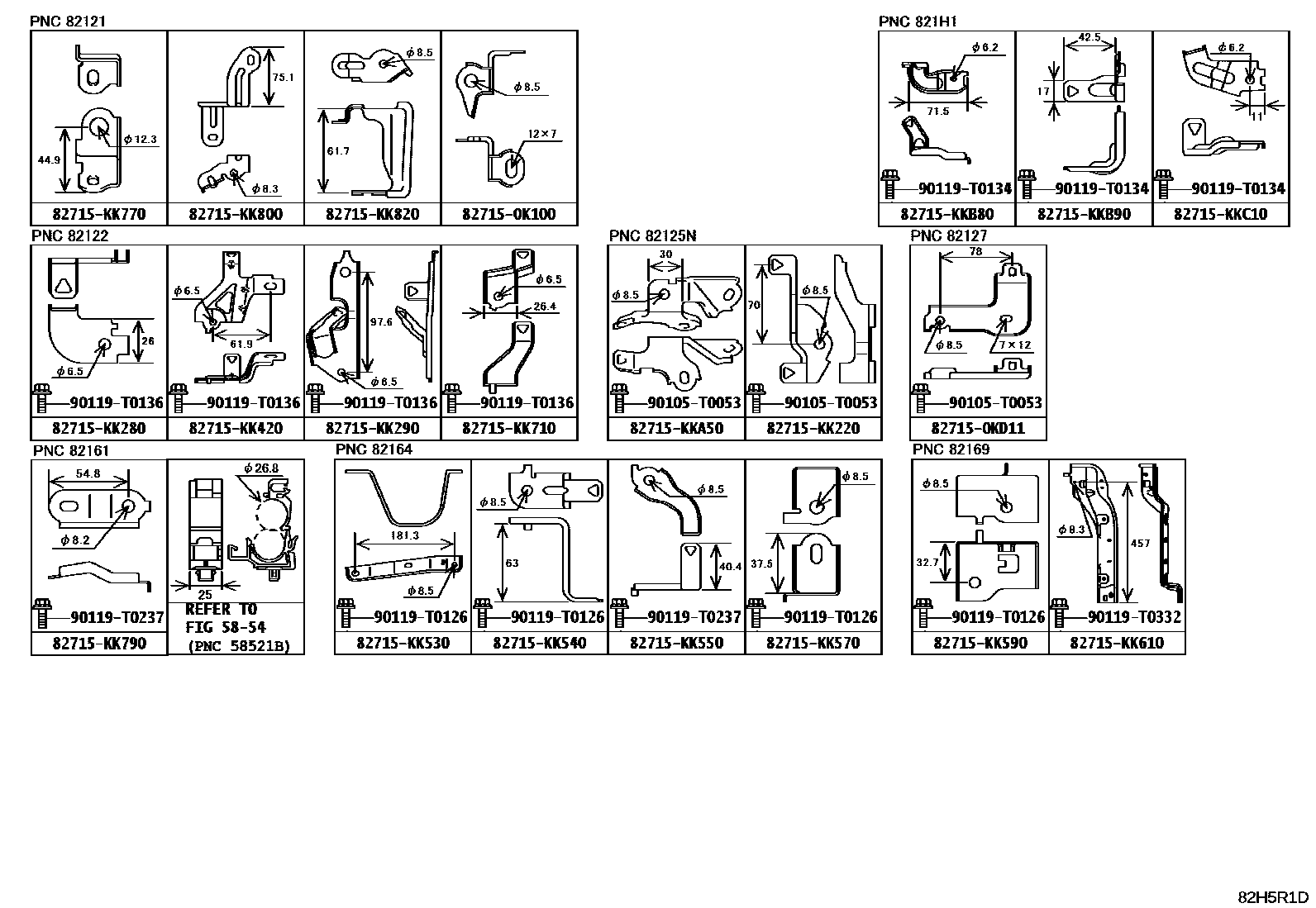

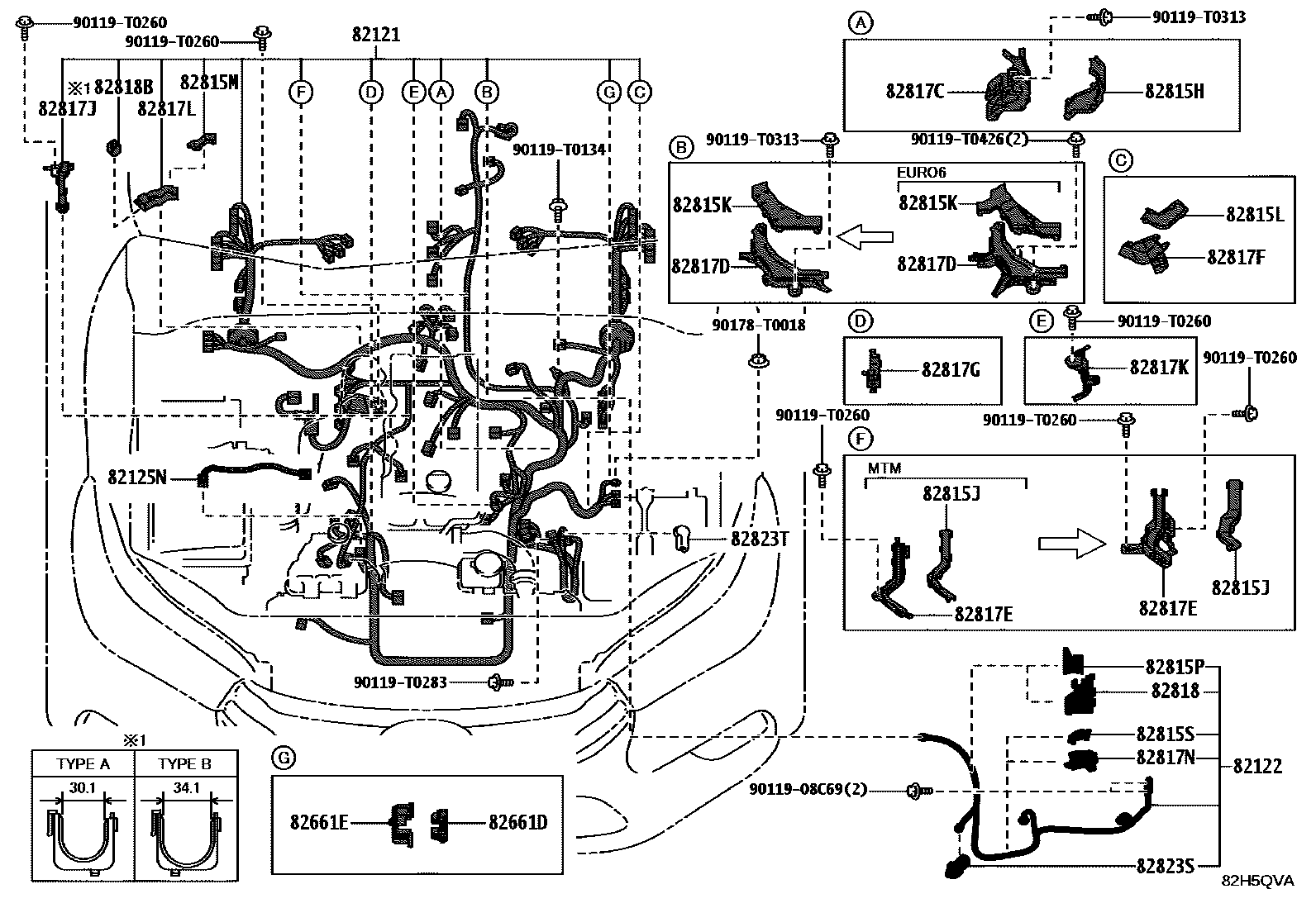

| 82121 | Engine wiring harness | 8213C-KK660 · 8213C-KK670 · 8213C-KKG40 · 8213C-KKG70 · 8213C-KKJ50 · 8213C-KKT70 · 8213C-KKT80 · 8213C-KKV00 · 8213C-KKV20 · 8213C-KKV30 · 8213C-KKW30 · 8213C-KKW60 · 8213C-KKW80 · 8213C-KKX10 · 8213C-KKX20 · 8213C-KKX30 · 8213C-KKX40 · 8213D-KK820 · 8213D-KK830 · 8213D-KK850 · 8213D-KK860 · 8213D-KK870 · 8213E-KK110 · 8213E-KK120 |
| 82122 | Engine No. 2 wiring harness | 82122-KK100 · 82122-KK480 · 82122-KK490 · 82122-KK520 |
| 82125N | Engine No. 5 wiring harness | 82125-KK010 |
| 82127 | Differential harness | 82127-0K011 |

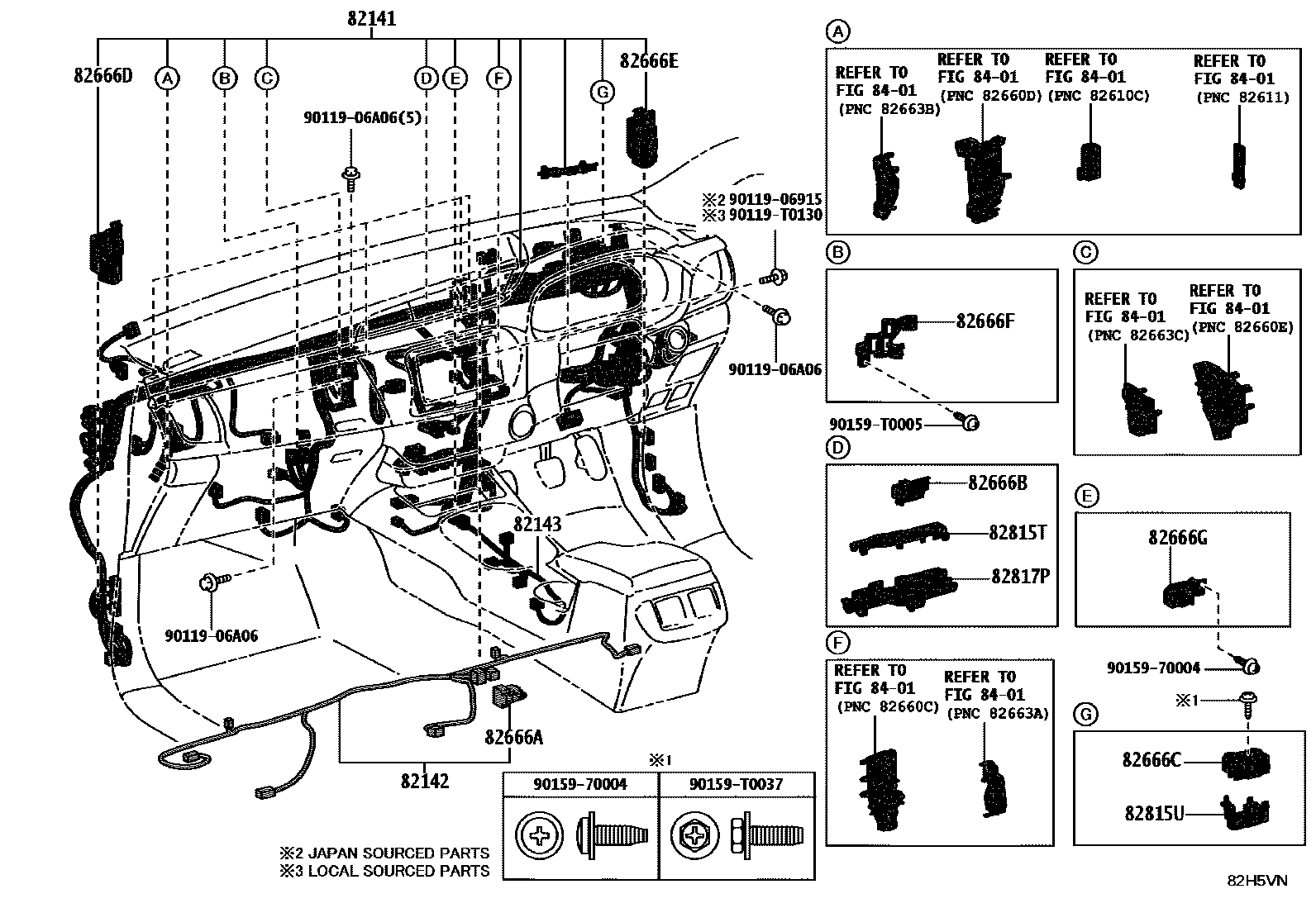

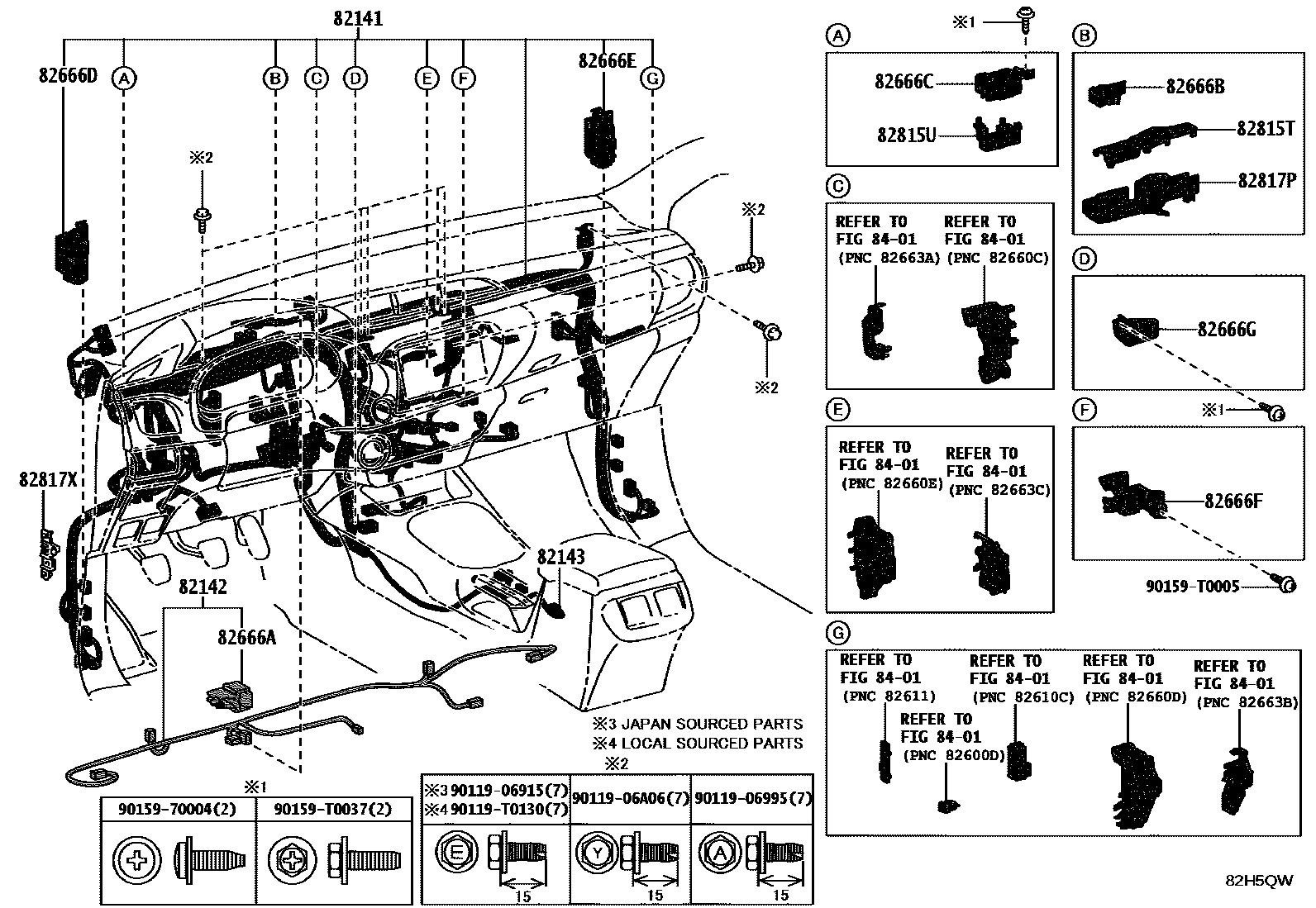

| 82141 | Dashboard wiring harness | 8214L-KKW00 · 8214L-KKW10 · 8214L-KKW20 · 8214V-KKY60 · 8214V-KKZ00 · 8214V-KKZ10 · 8214V-KKZ30 · 8214V-KKZ40 · 8214V-KKZ50 · 8214V-KKZ60 · 8214V-KKZ70 · 8214V-KKZ80 · 8214V-KKZ90 · 8214W-KK880 · 8214W-KK890 · 8214W-KKA01 · 8214W-KKA10 · 8214W-KKA21 · 8214W-KKA30 · 8214W-KKA41 · 8214W-KKA51 · 8214W-KKA61 · 8214W-KKB10 · 8214W-KKB20 · 8214W-KKB30 · 8214W-KKB40 · 8214W-KKB51 · 8214W-KKB61 · 8214W-KKB71 · 8214W-KKB81 · 8214W-KKB91 · 8214W-KKC01 · 8214W-KKC10 · 8214W-KKC20 · 8214W-KKC30 · 8214W-KKC41 · 8214W-KKC50 · 8214W-KKC60 · 8214W-KKC70 · 8214W-KKC81 · 8214W-KKC90 · 8214W-KKD00 · 8214W-KKD10 · 8214W-KKD20 · 8214W-KKD30 · 8214W-KKD40 · 8214W-KKD50 · 8214W-KKD70 · 8214W-KKD71 · 8214W-KKD81 · 8214W-KKD90 · 8214W-KKE10 · 8214W-KKE11 · 8214W-KKE21 · 8214W-KKE40 · 8214W-KKE50 · 8214W-KKE60 · 8214W-KKE90 · 8214W-KKE91 · 8214W-KKF10 · 8214W-KKF11 · 8214W-KKF40 · 8214W-KKF50 · 8214W-KKF60 · 8214W-KKF70 · 8214W-KKF80 · 8214W-KKG00 · 8214W-KKG10 · 8214W-KKG41 · 8214W-KKG51 · 8214W-KKG61 · 8214W-KKG71 · 8214W-KKG81 · 8214W-KKG91 · 8214W-KKJ01 · 8214W-KKJ11 · 8214W-KKJ21 · 8214W-KKJ31 · 8214W-KKJ40 · 8214W-KKJ50 · 8214W-KKJ60 · 8214W-KKJ70 · 8214W-KKJ80 · 8214W-KKJ90 · 8214W-KKK00 · 8214W-KKK10 · 8214W-KKK20 · 8214W-KKK30 · 8214W-KKL40 · 8214W-KKL50 · 8214W-KKL60 · 8214W-KKL70 · 8214W-KKL80 · 8214W-KKL90 · 8214W-KKM00 · 8214W-KKM10 · 8214W-KKN00 · 8214W-KKN10 · 8214W-KKN20 · 8214W-KKN30 · 8214Y-KK180 · 8214Y-KK190 · 8214Y-KK220 · 8214Y-KK230 · 8214Y-KK250 · 8214Y-KK260 · 8214Y-KK280 · 8214Y-KK290 · 8214Y-KK310 · 8214Y-KK320 · 8214Y-KK330 · 8214Y-KK340 · 8214Y-KK350 · 8214Y-KK360 · 8214Y-KK370 · 8214Y-KK380 · 8214Y-KK410 · 8214Y-KK420 · 8214Y-KK450 · 8214Y-KK460 · 8214Y-KK480 · 8214Y-KK490 · 8214Y-KK510 · 8214Y-KK520 · 8214Y-KK530 · 8214Y-KK540 · 8214Y-KK550 · 8214Y-KK560 · 8214Y-KK570 · 8214Y-KK580 · 8214Y-KK590 · 8214Y-KK600 · 8214Y-KK670 · 8214Y-KK680 · 8214Y-KK690 · 8214Y-KK700 · 8214Y-KK710 · 8214Y-KK720 · 8214Y-KK730 · 8214Y-KK740 · 8214Y-KK750 · 8214Y-KK760 · 8214Y-KK770 · 8214Y-KK780 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-KKB40 · 82142-KKB50 · 82142-KKD60 · 82142-KKD70 · 82142-KKD80 · 82142-KKD90 · 82142-KKE00 · 82142-KKE20 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-KKC10 · 82143-KKC50 · 82143-KKG60 · 82143-KKG70 · 82143-KKG80 · 82143-KKG90 · 82143-KKJ00 · 82143-KKM50 |

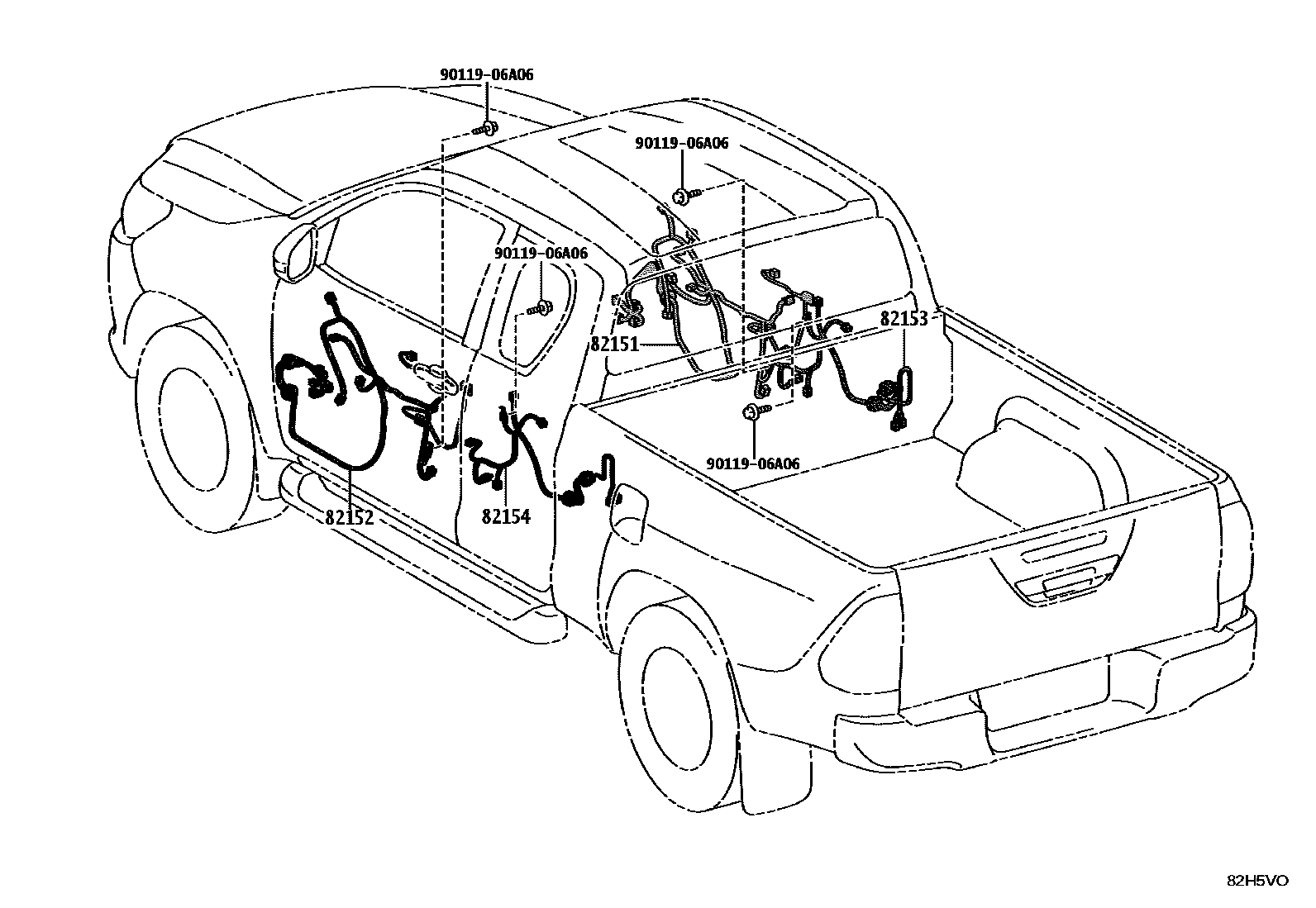

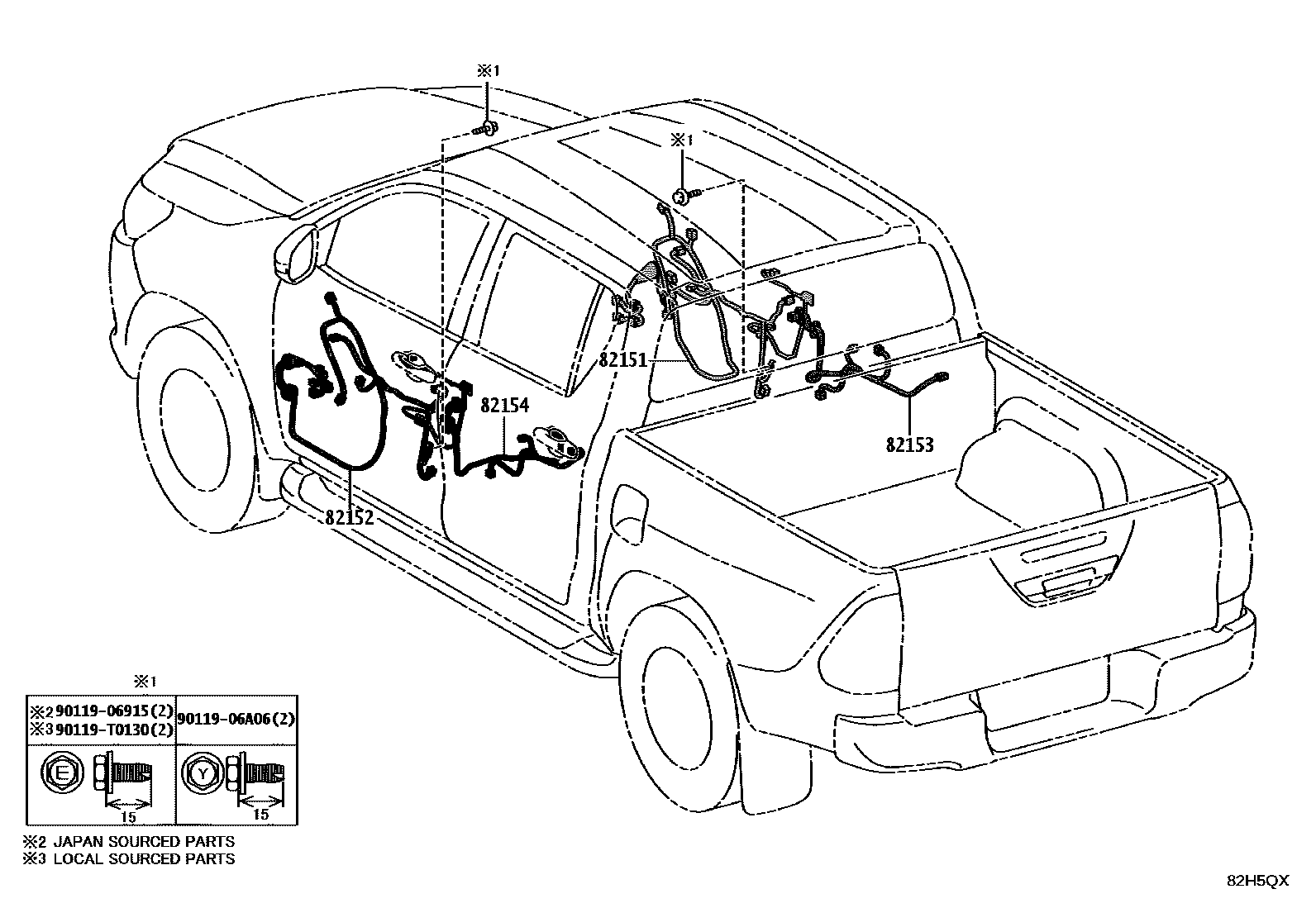

| 82151 | Right front door wiring harness | 821A7-KK770 · 821A7-KK780 · 821A7-KK790 · 821A7-KK800 · 821A7-KK810 · 821A7-KK820 · 821A7-KK830 · 821A7-KK840 · 821A7-KK850 · 821A7-KK860 · 821A7-KK870 · 821A7-KK880 · 821A7-KK890 · 821A7-KKA60 · 821A7-KKA80 · 821A7-KKB00 · 821A7-KKP80 · 821A7-KKP90 · 821A7-KKQ00 · 821A7-KKQ10 · 821B7-KKG60 · 821B7-KKG70 · 821B7-KKG80 |
| 82152 | Left front door wiring harness | 821A8-KKS60 · 821A8-KKT20 · 821A8-KKT30 · 821A8-KKT40 · 821A8-KKT50 · 821A8-KKT60 · 821A8-KKT70 · 821A8-KKT80 · 821A8-KKT90 · 821A8-KKU00 · 821A8-KKU10 · 821A8-KKU20 · 821A8-KKU30 · 821A8-KKV50 · 821A8-KKV60 · 821A8-KKV80 · 821A8-KKW60 · 821A8-KKW70 · 821A8-KKX30 · 821A8-KKX40 · 821AA-KK030 · 821AA-KK040 · 821AA-KK050 |
| 82153 | Rear door wiring harness No. 1 | 82153-KK820 · 82153-KK830 · 82153-KK880 · 82153-KKE40 |
| 82154 | Rear door wiring harness No. 2 | 82154-KK200 · 82154-KK220 · 82154-KK350 · 82154-KKD70 |
| 82161 | floor wiring harness | 8219J-KK120 · 8219J-KK130 · 8219J-KK140 · 8219J-KK160 · 8219J-KK760 · 8219J-KK770 · 8219J-KK780 · 8219J-KKA40 · 8219J-KKA50 · 8219J-KKA60 · 8219J-KKW90 · 8219J-KKX00 · 8219J-KKX10 · 8219J-KKX20 · 8219J-KKX30 · 8219J-KKX40 · 8219J-KKX50 · 8219J-KKX70 · 8219J-KKX80 · 8219J-KKX90 · 8219J-KKY00 · 8219J-KKY10 · 8219J-KKY20 · 8219J-KKY30 · 8219J-KKY40 · 8219J-KKY50 · 8219J-KKY60 · 8219J-KKY70 · 8219J-KKY80 · 8219J-KKY90 · 8219J-KKZ00 · 8219J-KKZ10 · 8219J-KKZ20 · 8219J-KKZ30 · 8219J-KKZ40 · 8219J-KKZ50 · 8219J-KKZ60 · 8219J-KKZ70 |
| 82164 | Frame wiring harness set | 82137-KK310 · 82137-KK311 · 82137-KK320 · 82137-KK321 · 82137-KK460 · 82137-KKJ60 · 82137-KKJ70 · 82137-KKJ80 · 82137-KKK20 · 82137-KKK30 · 82137-KKK40 · 82137-KKK50 · 82137-KKQ40 · 82137-KKR00 · 82164-KKJ70 · 82164-KKJ71 · 82164-KKK00 · 82164-KKK10 · 82164-KKK11 · 82164-KKM10 · 82164-KKM11 · 82164-KKM70 · 82164-KKM90 · 82164-KKM91 · 82164-KKT70 · 82164-KKT71 · 82164-KKV21 · 82164-KKV40 · 82164-KKV41 · 82164-KKV60 · 82164-KKV61 · 82164-KKV70 · 82164-KKV71 · 82164-KKV80 · 82164-KKV81 · 82164-KKW10 · 82164-KKW20 · 82164-KKW30 · 82164-KKW40 · 82164-KKW70 · 82164-KKW71 · 82164-KKW80 · 82164-KKW81 · 82164-KKX20 · 82164-KKX21 · 82164-KKX30 · 82164-KKX31 · 82164-KKX60 · 82164-KKX61 · 82164-KKX70 · 82164-KKX71 |
| 82165 | No. 2 frame wiring harness | 82165-KK080 · 82165-KK090 · 82165-KK100 · 82165-KK200 |
| 82169 | No. 3 frame wiring harness | 82169-KK090 · 82169-KK230 |
| 82171 | Roof No. 1 wiring harness | 82171-KKG10 · 82171-KKG20 · 82171-KKJ50 · 82171-KKJ60 · 82171-KKJ70 · 82171-KKJ80 · 82171-KKM70 · 82171-KKR70 · 82171-KKT50 · 82171-KKT60 · 82171-KKU00 · 82171-KKU10 · 82171-KKU60 · 82171-KKU70 |
| 82172 | Roof No. 2 wiring harness | 82172-KK010 |
| 82183 | Luggage No. 3 wiring harness | 82183-KK090 · 82183-KK170 |
| 82186 | Rear window wiring harness No. 1 | 82186-KK030 · 82186-KK060 |

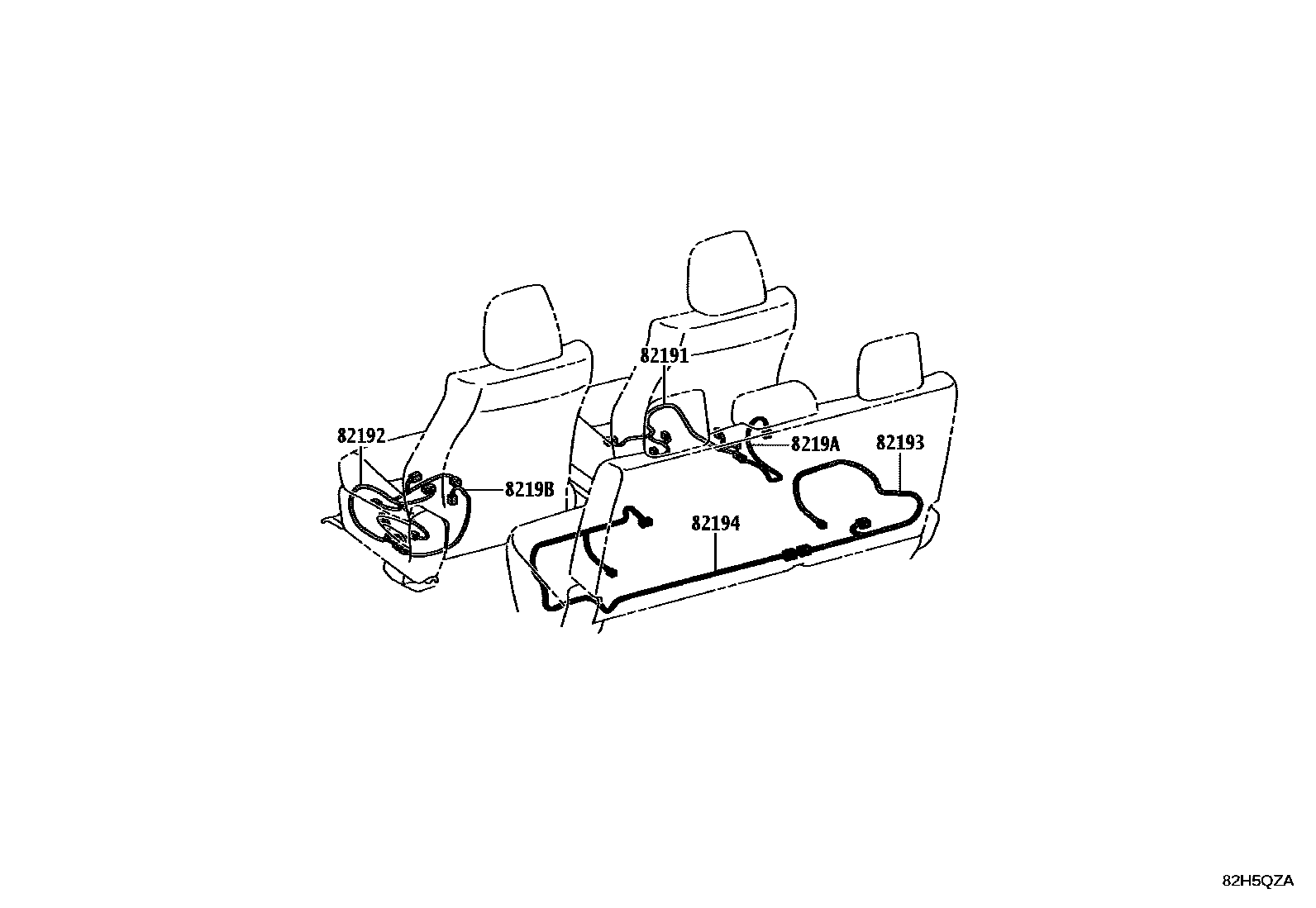

| 82191 | Front right seat wiring harness | 82191-0K070 · 82191-0K150 · 82191-0K300 |
| 82192 | Front left seat wiring harness | 82192-0K060 · 82192-0K080 · 82192-0K090 · 82192-0K100 · 82192-0K300 |
| 82193 | Rear right seat wiring harness | 82193-0K010 · 82193-0K040 · 82193-0K080 |
| 82194 | Rear left seat wiring harness | 82194-0K010 · 82194-0K040 · 82194-0K080 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-0K070 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-0K050 · 8219B-0K060 |

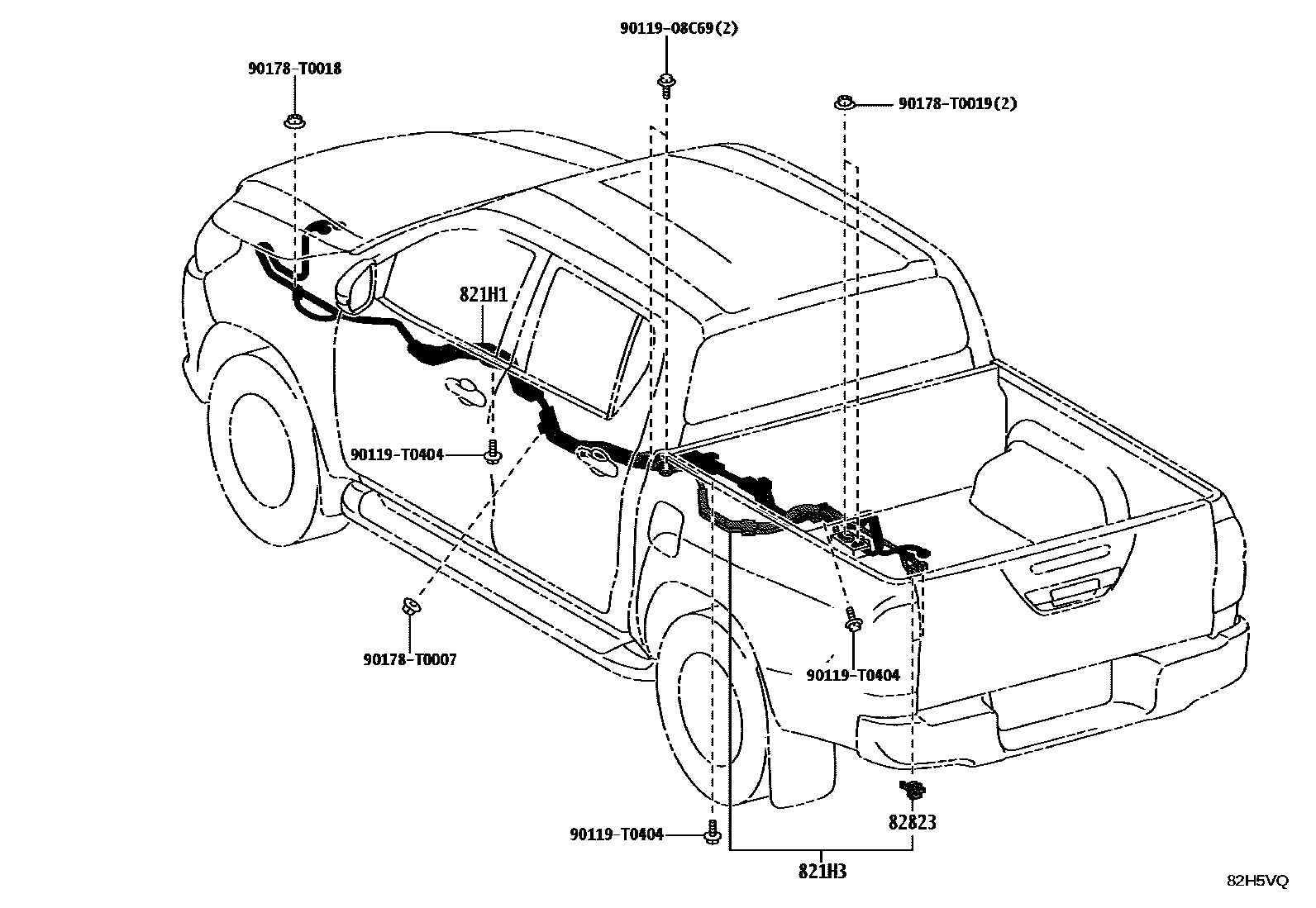

| 821H1 | FIL, SOUS PLANCHER | 821H1-KK060 |
| 821H3 | CABLE, BLOC-BATTERIE HV | 821H3-KK050 |
| 82661D | No. 1 relay box side cover | 82661-0K120 |
| 82661E | No. 2 relay box side cover | 82661-0K150 |
| 82666A | Connector holder No. 2 | 82666-0K200 |
| 82666B | No. 3 connector holder | 82666-0K160 · 82666-0K290 |
| 82666C | No. 4 connector holder | 82666-0K170 · 82666-0K180 |
| 82666D | No. 5 connector holder | 82666-0K210 |
| 82666E | No. 6 connector holder | 82666-0K220 |
| 82666F | No. 7 connector holder | 82666-0K230 · 82666-0K240 |
| 82666G | No. 8 connector holder | 82666-0K300 · 82666-0K310 |
| 82666P | No. 11 Connector Block | 82666-0K280 |
| 82666Q | No. 12 connector holder | 82666-0K410 |
| 82666T | No. 14 connector socket | 82666-20270 |
| 82666V | No. 15 connector holder | 82666-0K470 |
| 82666W | No. 16 connector socket | 82666-0K480 |
| 82712A | Wire harness bracket | 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-0K530 · 82815-0K560 |
| 82815B | Wiring harness protector cover | 82815-0K520 · 82815-0K550 |
| 82815G | Wiring harness protector cover | 82815-0K540 |
| 82815H | Wiring harness protector cover | 82815-0K270 |
| 82815J | No. 7 wire harness protector cover | 82815-0K340 · 82815-0K350 |
| 82815K | No. 8 wire harness protector cover | 82815-0K250 · 82815-0K280 |
| 82815L | No. 9 wire harness protector cover | 82815-0K510 |
| 82815M | No. 10 wire harness protector cover | 82815-0K240 |
| 82815P | No. 12 wire harness protector cover | 82815-0K070 |
| 82815S | No. 15 wire harness protector cover | 82815-0K310 · 82815-0K400 |
| 82815T | No. 16 wire harness protector cover | 82815-0K410 · 82815-0K420 |
| 82815U | No. 17 wire harness protector cover | 82815-0K470 · 82815-0K480 |
| 82817 | No. 1 wire harness protection device | 82817-0K530 · 82817-0K560 |
| 82817A | No. 2 wire harness protection device | 82817-0K520 · 82817-0K550 |
| 82817B | No. 3 wire harness protection device | 82817-0K540 |
| 82817C | No. 4 wire harness protection device | 82817-0K270 |
| 82817D | No. 5 wire harness protection device | 82817-0K280 · 82817-0KB50 |
| 82817E | No. 6 wire harness protection device | 82817-0K340 · 82817-0K350 |
| 82817F | No. 7 wire harness protection device | 82817-0K510 |
| 82817G | No. 8 wire harness protection device | 82817-0K300 |
| 82817J | No. 9 wire harness protection device | 82817-60W20 |
| 82817K | No. 10 wire harness protection device | 82817-0K310 · 82817-60U70 |
| 82817L | No. 11 wire harness protection device | 82817-0KB40 |
| 82817N | No. 13 wire harness protection device | 82817-0K400 · 82817-0KB90 |
| 82817P | No. 14 wire harness protection device | 82817-0K410 · 82817-0K420 |
| 82817X | No. 17 wire harness protection device | 82817-0K840 |
| 82818 | No. 2 wire harness protection device | 82817-0K290 |
| 82818B | No. 3 wire harness protection device | 82818-0K010 · 82818-0K020 |
| 82821N | COUVERCLE, CONNECTEUR | 82821-KK030 |
| 82821P | COUVERCLE, CONNECTEUR | 82821-71080 |
| 82823 | No. 1 terminal cover | 82823-0K070 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-30100 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |

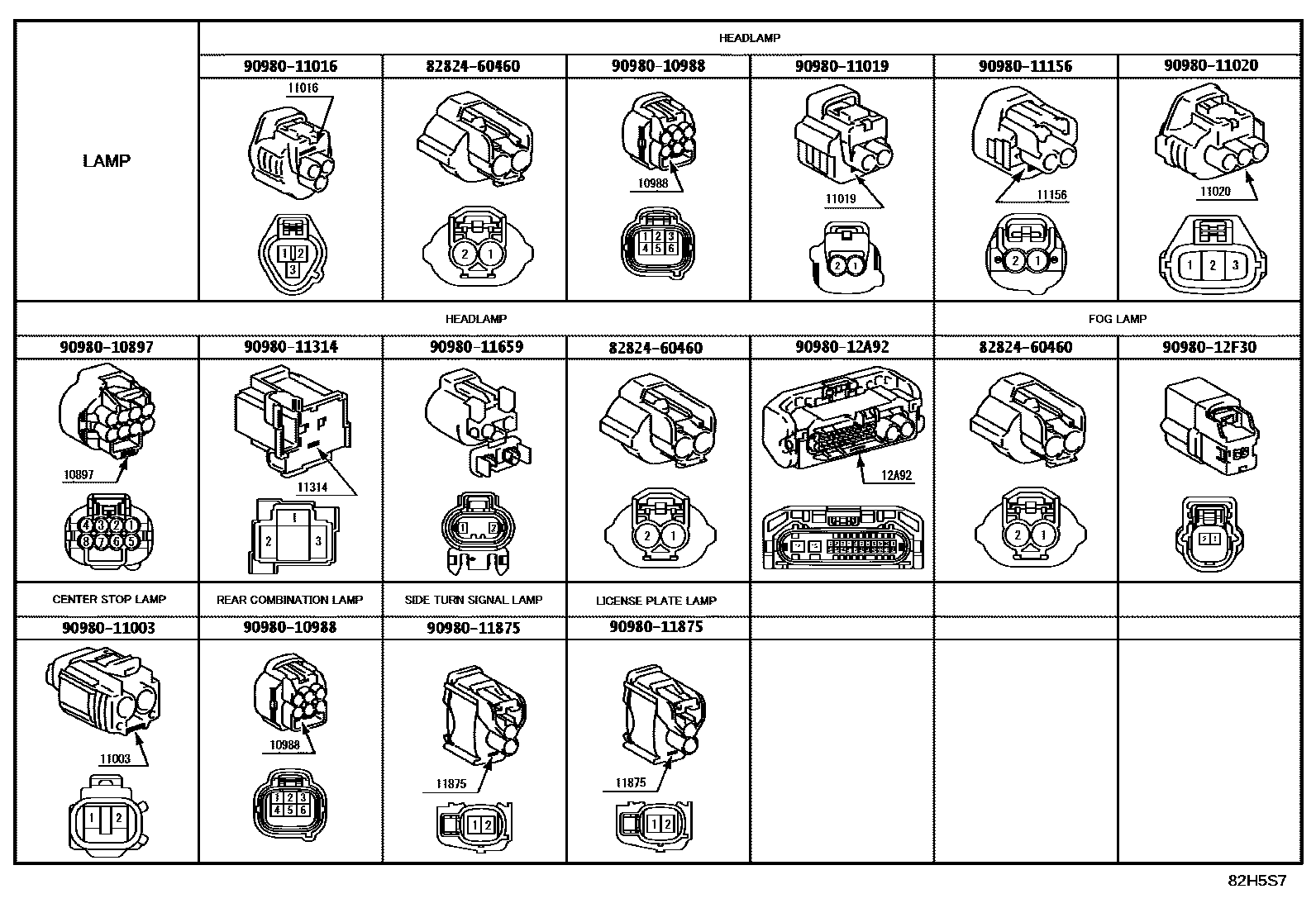

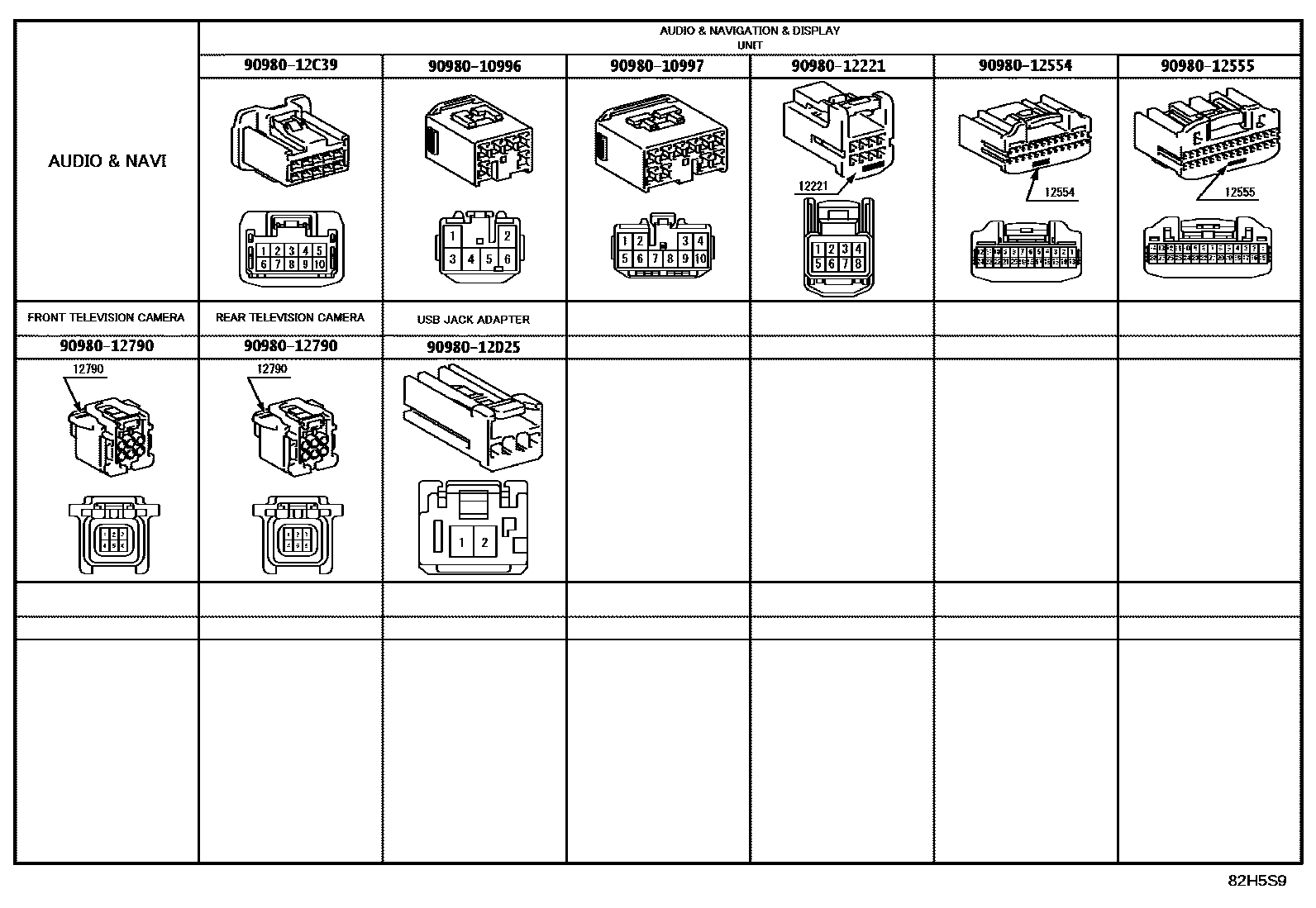

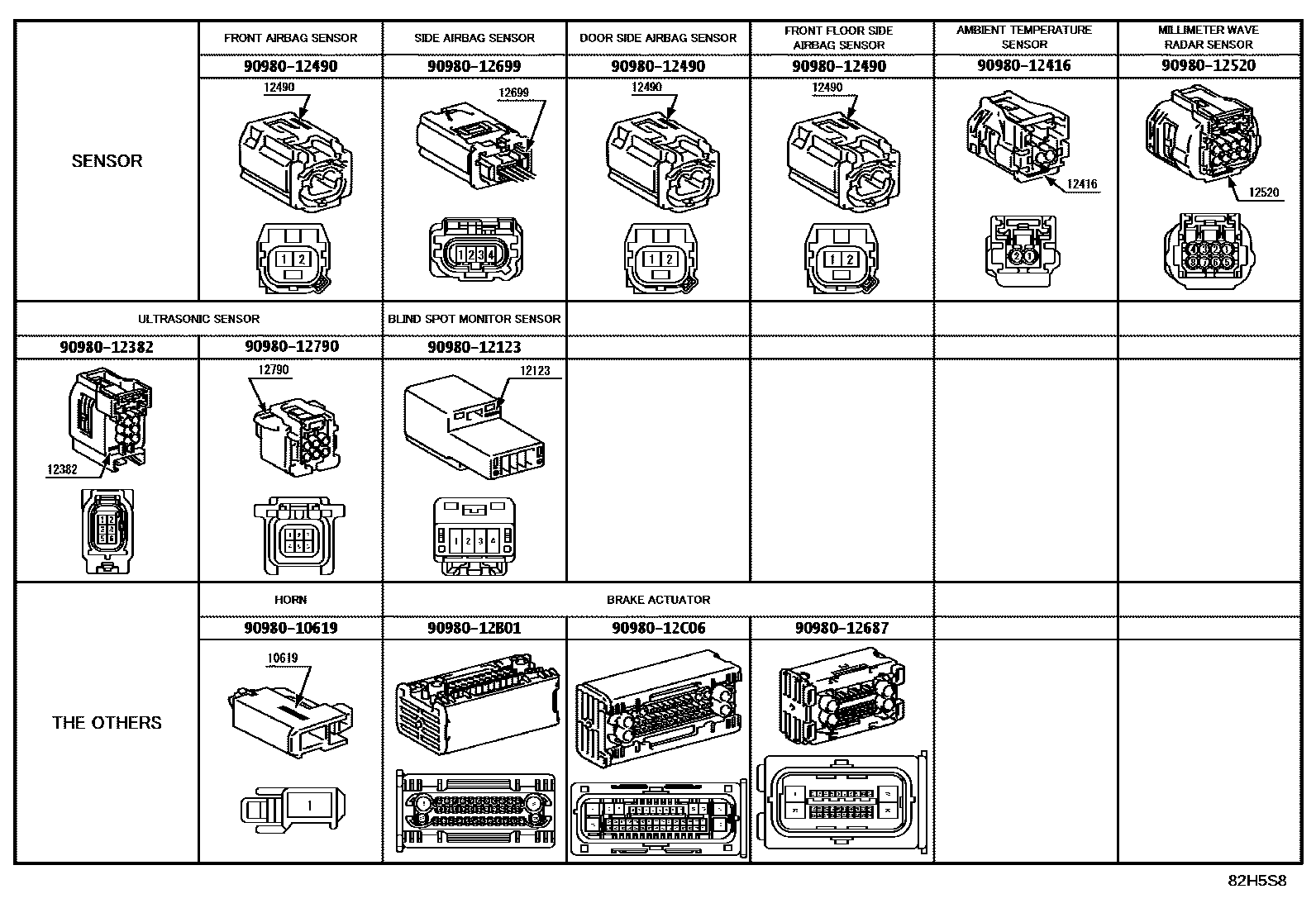

| 82824 | Harness connector | 90980-12393 · 90980-12448 |
