Toyota HILUX fuel filter — Figure 2302

Toyota HILUX EPC diagram 2302, fuel filter, with 2 images and 13 PNC and OE references.

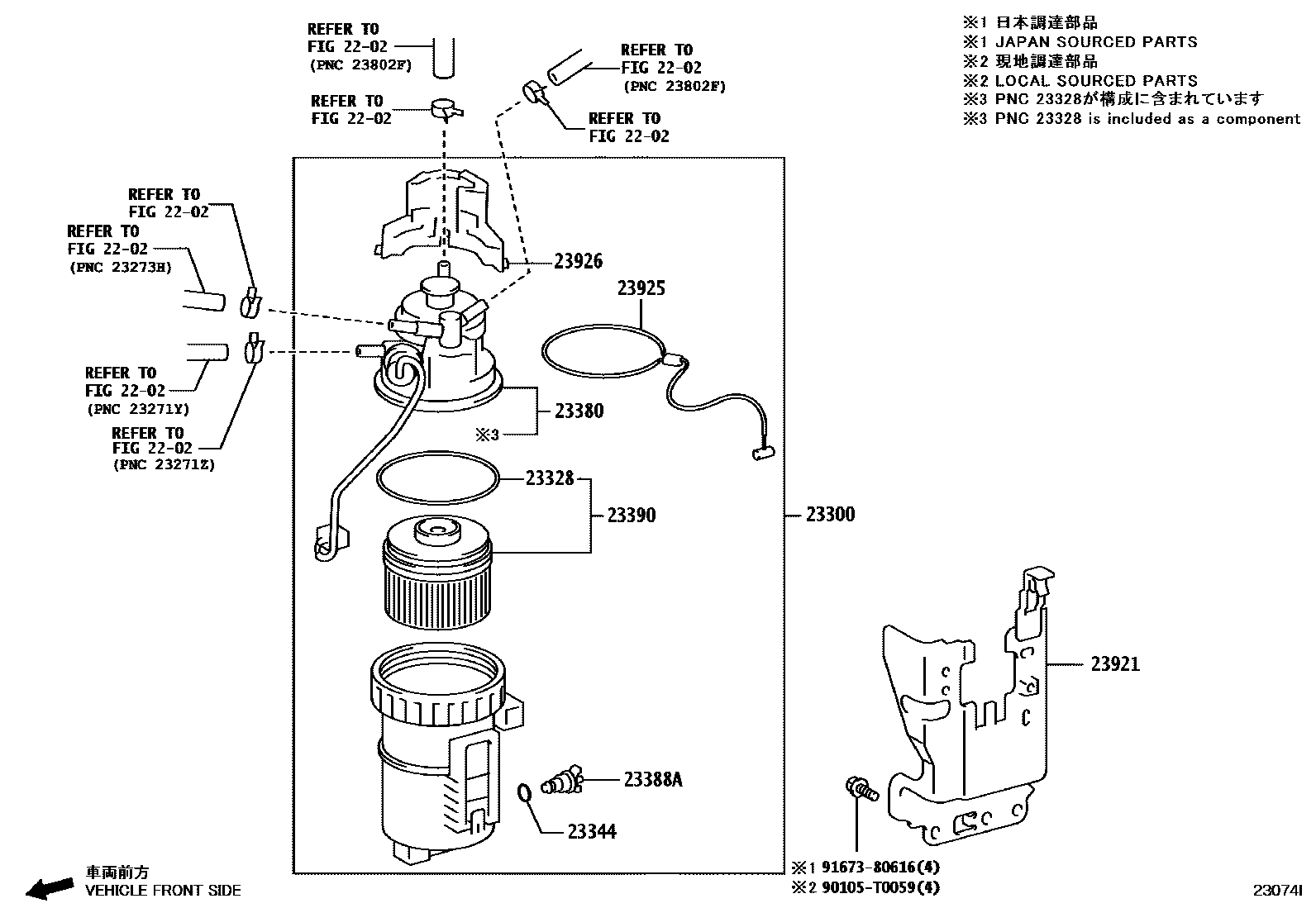

Toyota HILUX fuel filter EPC diagram — 23074I
fuel filter — 23074I (202408 – 999999)

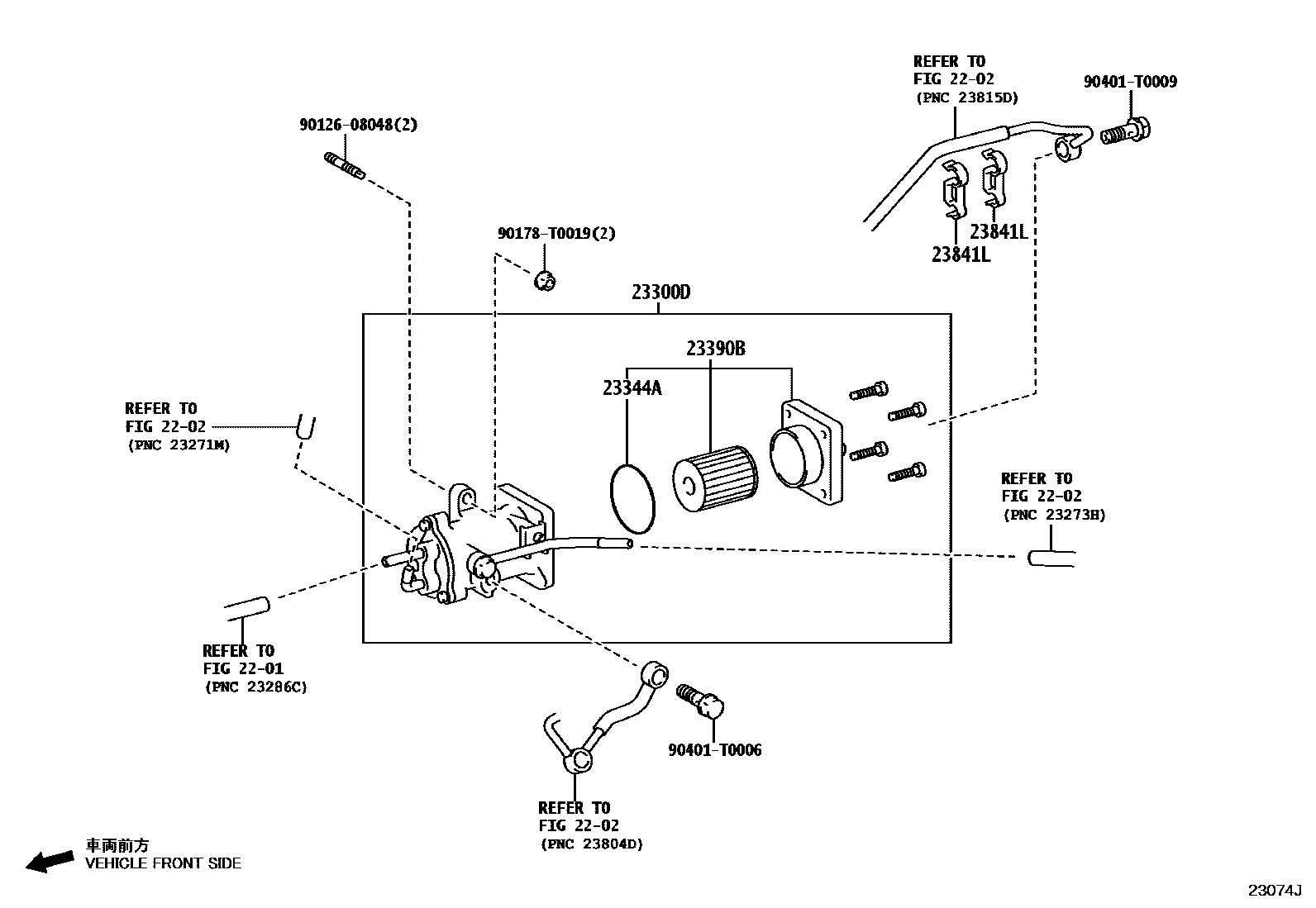

Toyota HILUX fuel filter EPC diagram — 23074J
fuel filter — 23074J (202408 – 999999)

PNC and OE references

PNCPart nameOE numbers
23300fuel filter assembly23300-0L091
23300DFuel filter assembly (for diesel engine)23300-0E011
23328Gasket (for fuel filter)23344-0L070
23344Clamp nut gasket (for fuel filter)23344-0L041
23344AJOINT D'ETANCHEITE, ELEMENT FILTRE CARBURANT23344-0E010
23380Fuel filter cover assembly23380-0L091
23388AFuel filter drain plug23388-0L041
23390Fuel filter element assembly23390-0L090
23390BENSEMBLE ELEMENT, FILTRE A CARBURANT, NO.223390-0E011
23841LCOLLIER, TUYAU CARBURANT23841-0E010
23921Fuel filter support23921-0E021 · 23921-0E040 · 23921-0E050 · 23921-0E060 · 23921-0E070 · 23921-0E080
23925fuel filter support stay23925-0L020
23926No. 2 fuel filter support bracket23926-0L020
