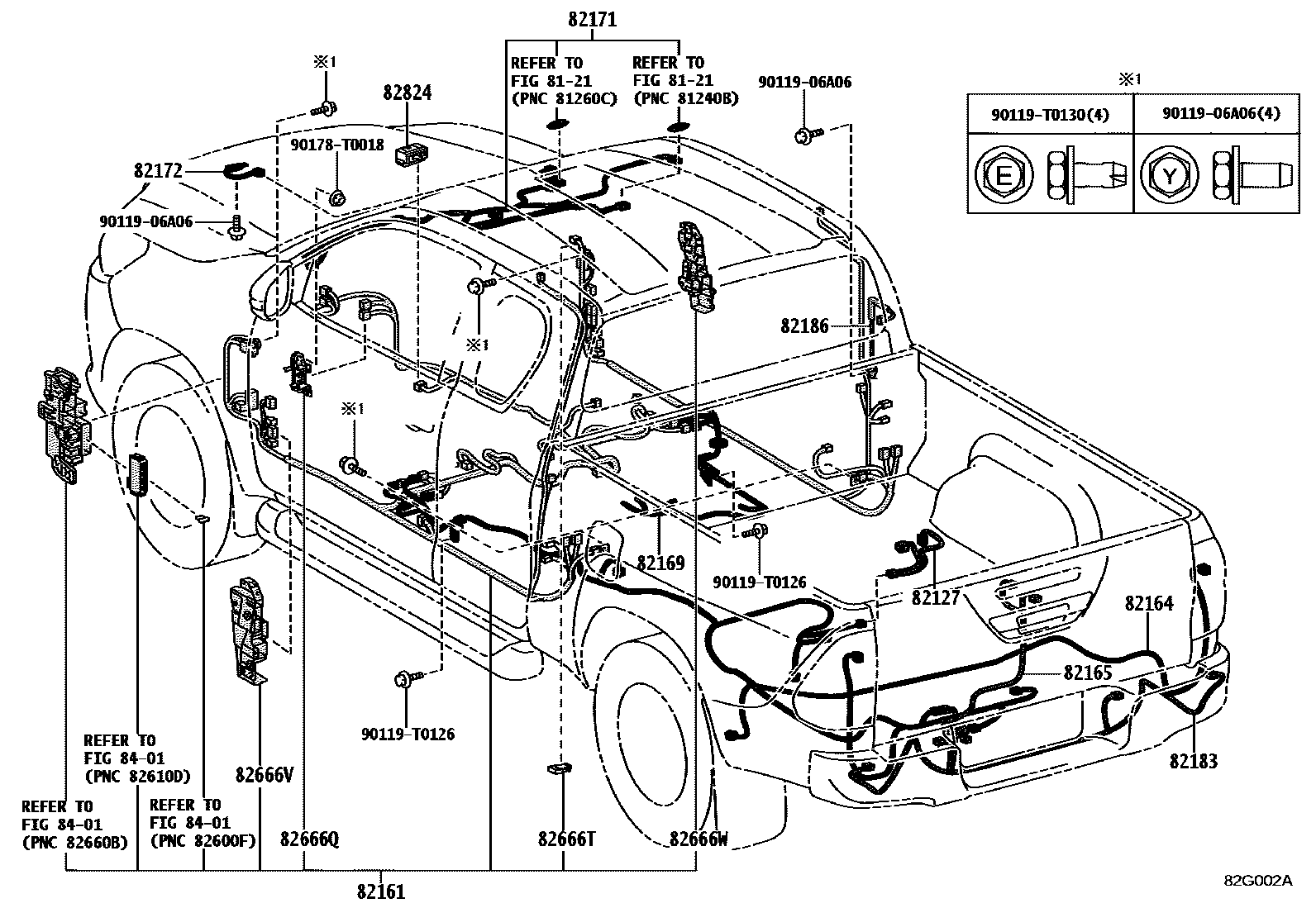

Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 17 images and 83 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

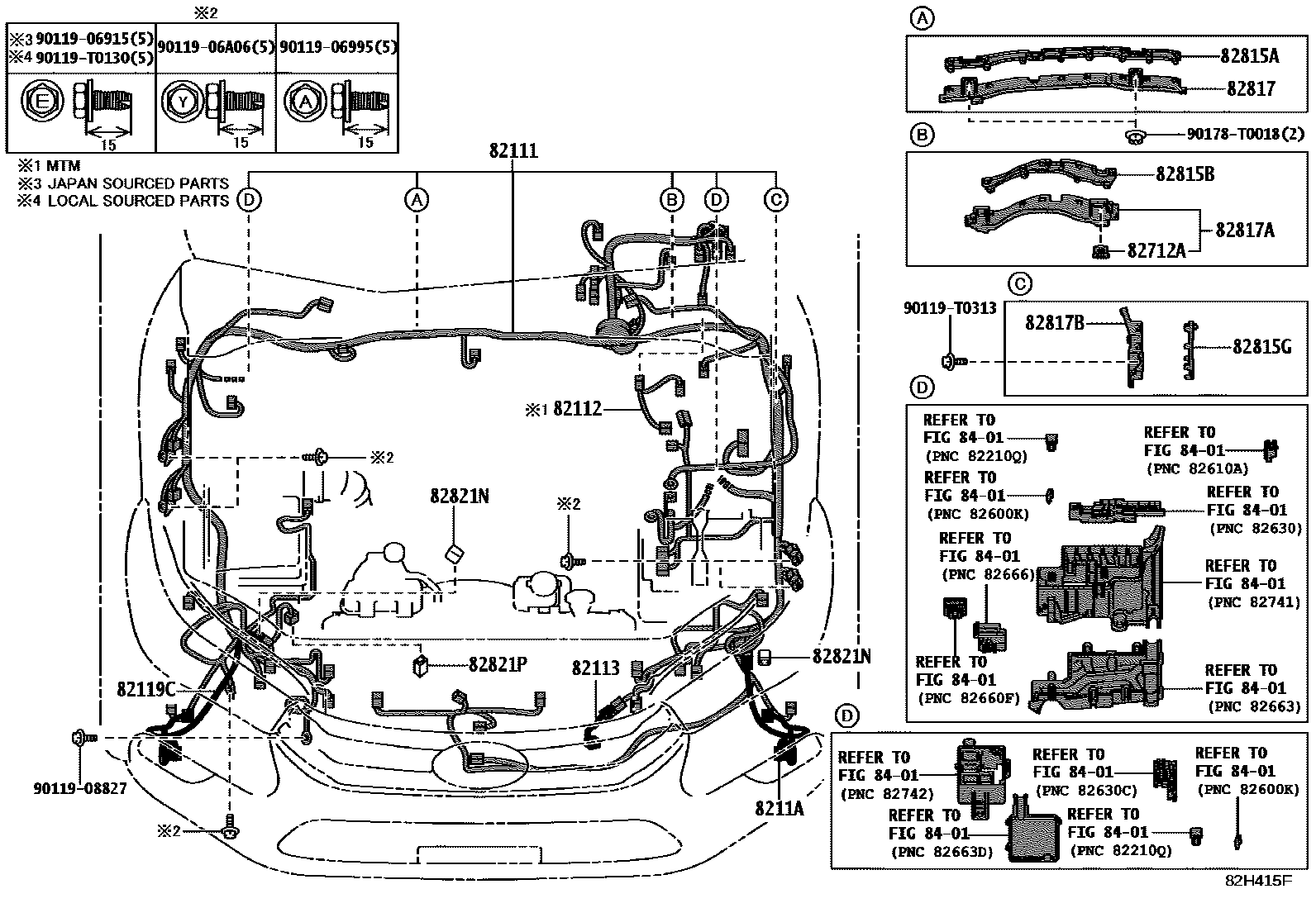

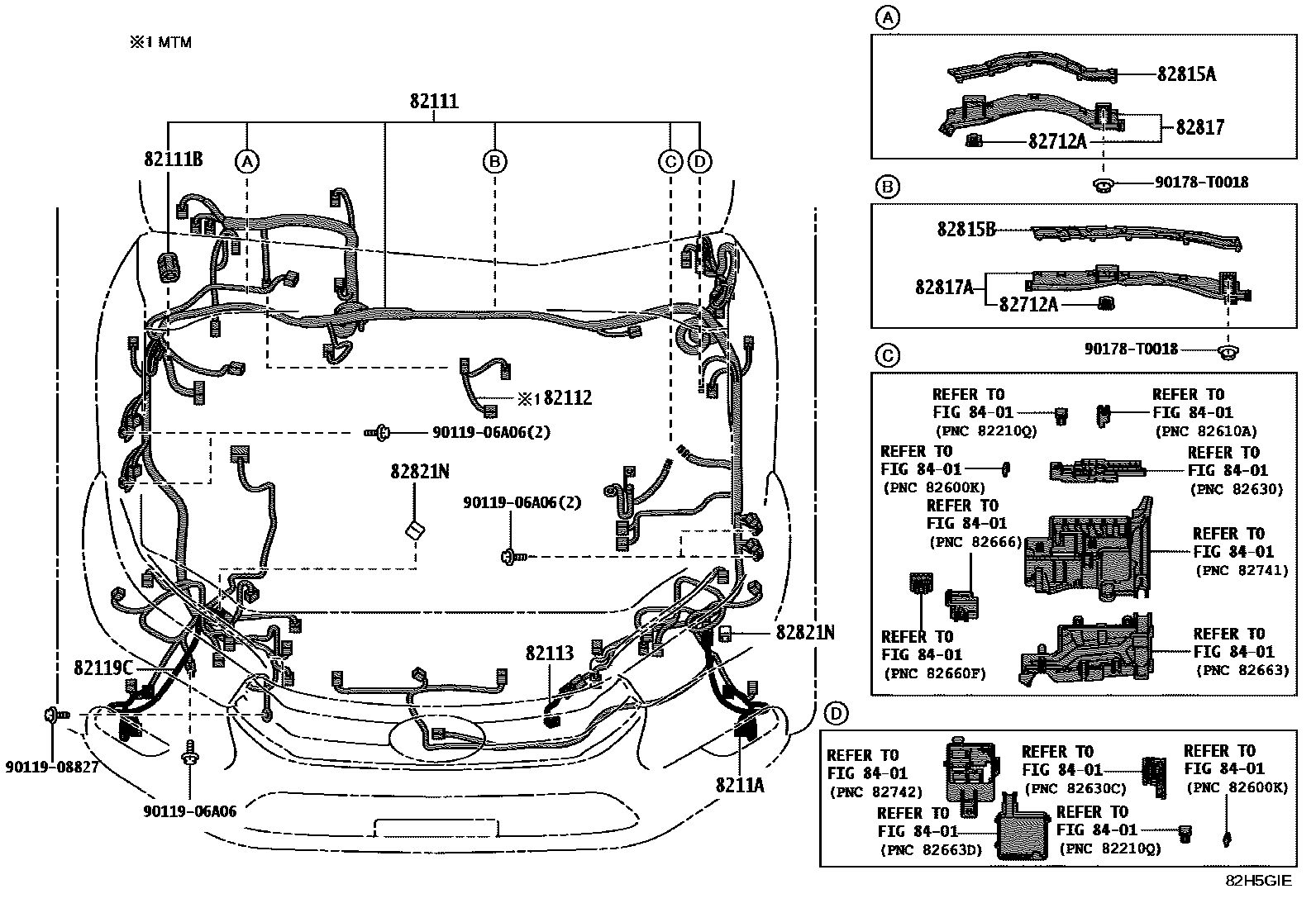

| 82111 | Engine room main wiring harness | 8211F-KKL40 · 8211G-KK130 · 8211G-KKX80 · 8211G-KKX90 · 8211G-KKY00 · 8211G-KKY10 · 8211G-KKY20 · 8211G-KKY30 · 8211G-KKY40 · 8211G-KKY50 · 8211G-KKY60 · 8211G-KKY70 · 8211G-KKY80 · 8211G-KKY90 · 8211G-KKZ00 · 8211G-KKZ10 · 8211G-KKZ20 · 8211G-KKZ30 · 8211G-KKZ40 · 8211G-KKZ50 · 8211G-KKZ60 · 8211G-KKZ70 · 8211H-KK150 · 8211H-KK160 · 8211H-KK170 · 8211H-KK220 · 8211H-KK230 · 8211H-KK240 · 8211H-KK250 · 8211H-KK260 · 8211H-KK270 · 8211H-KK280 · 8211H-KK290 · 8211H-KK300 · 8211H-KK310 · 8211H-KK320 · 8211H-KK330 · 8211H-KK340 · 8211H-KK350 · 8211H-KK360 · 8211H-KK370 · 8211H-KK380 · 8211H-KK390 · 8211H-KK400 · 8211H-KK410 · 8211H-KK420 · 8211H-KK430 · 8211H-KK440 · 8211H-KK450 · 8211H-KK460 · 8211H-KK470 · 8211H-KK480 · 8211H-KK490 · 8211H-KK500 · 8211H-KK510 · 8211H-KK520 · 8211H-KK530 · 8211H-KK560 · 8211H-KK570 · 8211H-KK620 · 8211H-KK630 · 8211H-KK640 · 8211H-KK650 · 8211H-KK660 · 8211H-KK670 · 8211H-KK680 · 8211H-KK690 · 8211H-KK700 · 8211H-KK710 · 8211H-KK720 · 8211H-KK730 · 8211H-KK780 · 8211H-KKB60 · 8211H-KKB70 · 8211H-KKB80 · 8211H-KKB90 · 8211H-KKC00 · 8211H-KKC10 · 8211H-KKC20 · 8211H-KKC40 · 8211H-KKC50 · 8211H-KKD10 · 8211H-KKD80 · 8211H-KKU90 · 8211H-KKV00 · 8211H-KKV10 · 8211H-KKV20 · 8211H-KKV30 · 8211H-KKV40 · 8211H-KKV50 · 8211H-KKV60 · 8211H-KKV70 · 8211H-KKV80 · 8211H-KKV90 · 8211H-KKW00 · 8211H-KKW10 · 8211H-KKW20 · 8211H-KKW30 · 8211H-KKW40 · 8211H-KKW90 · 8211H-KKX00 · 8211H-KKX10 · 8211H-KKX20 · 8211H-KKX30 · 8211H-KKX40 · 8211H-KKX50 · 8211H-KKX60 · 8211H-KKX70 · 8211H-KKX80 · 8211H-KKX90 · 8211H-KKY00 · 8211H-KKY10 · 8211H-KKY20 · 8211H-KKY30 · 8211H-KKY40 · 8211H-KKY50 · 8211H-KKY60 · 8211H-KKY70 · 8211H-KKY80 · 8211H-KKY90 · 8211H-KKZ00 · 8211H-KKZ10 · 8211H-KKZ20 · 8211H-KKZ30 · 8211H-KKZ40 · 8211H-KKZ50 · 8211H-KKZ90 · 8211J-KK010 · 8211J-KK020 · 8211J-KK030 · 8211J-KK040 · 8211J-KK050 · 8211J-KK060 · 8211J-KK070 · 8211J-KK080 · 8211J-KK090 · 8211J-KK100 · 8211J-KK110 · 8211J-KK120 · 8211J-KK130 · 8211J-KK140 · 8211J-KK150 · 8211J-KK160 · 8211J-KK170 · 8211J-KK730 · 8211J-KK740 · 8211J-KK750 · 8211J-KK840 · 8211J-KKB40 · 8211J-KKB50 · 8211J-KKC40 · 8211J-KKC50 · 8211J-KKC60 · 8211J-KKC70 · 8211J-KKC80 · 8211J-KKC90 · 8211K-KKM70 · 8211K-KKM80 · 8211K-KKN20 · 8211K-KKN30 · 8211K-KKN40 · 8211K-KKN50 · 8211K-KKN60 · 8211K-KKN70 · 8211K-KKQ00 · 8211K-KKQ10 · 8211K-KKQ20 · 8211K-KKQ30 · 8211K-KKQ40 · 8211K-KKQ50 · 8211K-KKQ60 · 8211K-KKQ70 · 8211K-KKQ90 · 8211K-KKR00 · 8211K-KKR10 · 8211K-KKR20 · 8211K-KKR30 · 8211K-KKR40 · 8211K-KKS00 · 8211K-KKS10 |
| 82111B | condenser | 90980-04206 |
| 82112 | Engine room wiring harness No. 2 | 82112-KK010 |
| 82113 | Engine room wiring harness No. 3 | 82113-KK020 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-KK060 · 82119-KK140 · 82119-KK260 · 82119-KK270 · 82119-KK280 · 82119-KK290 · 82119-KK320 · 82119-KK330 · 82119-KK360 · 82119-KK370 · 82119-KK440 · 82119-KK450 |
| 8211A | FIL, COMPARTIMENT MOTEUR, NO.6 | 8211A-KK050 · 8211A-KK060 · 8211A-KK070 · 8211A-KK140 · 8211A-KK150 · 8211A-KK250 · 8211A-KK260 · 8211A-KK270 · 8211A-KK280 · 8211A-KK290 · 8211A-KK320 · 8211A-KK330 |

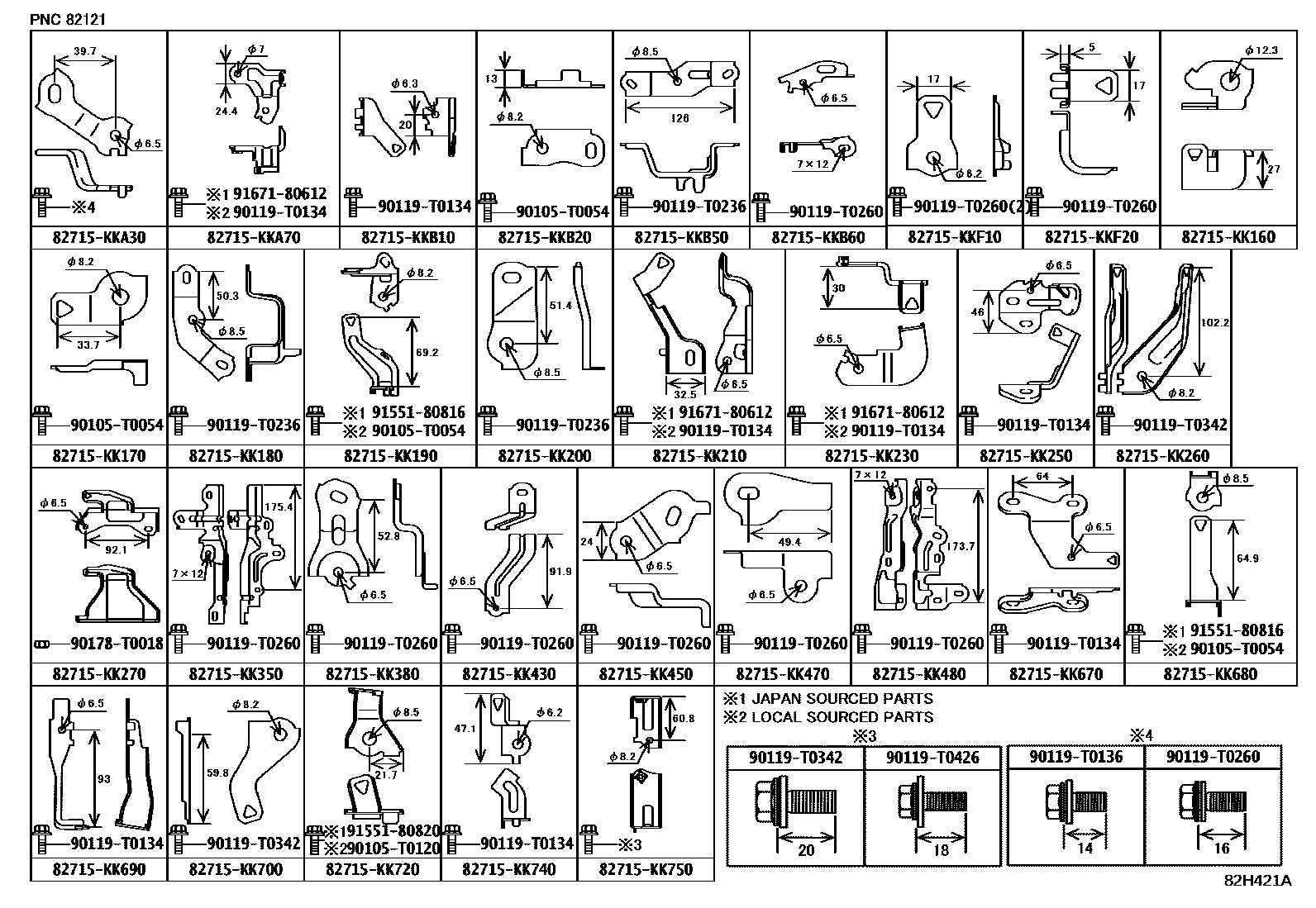

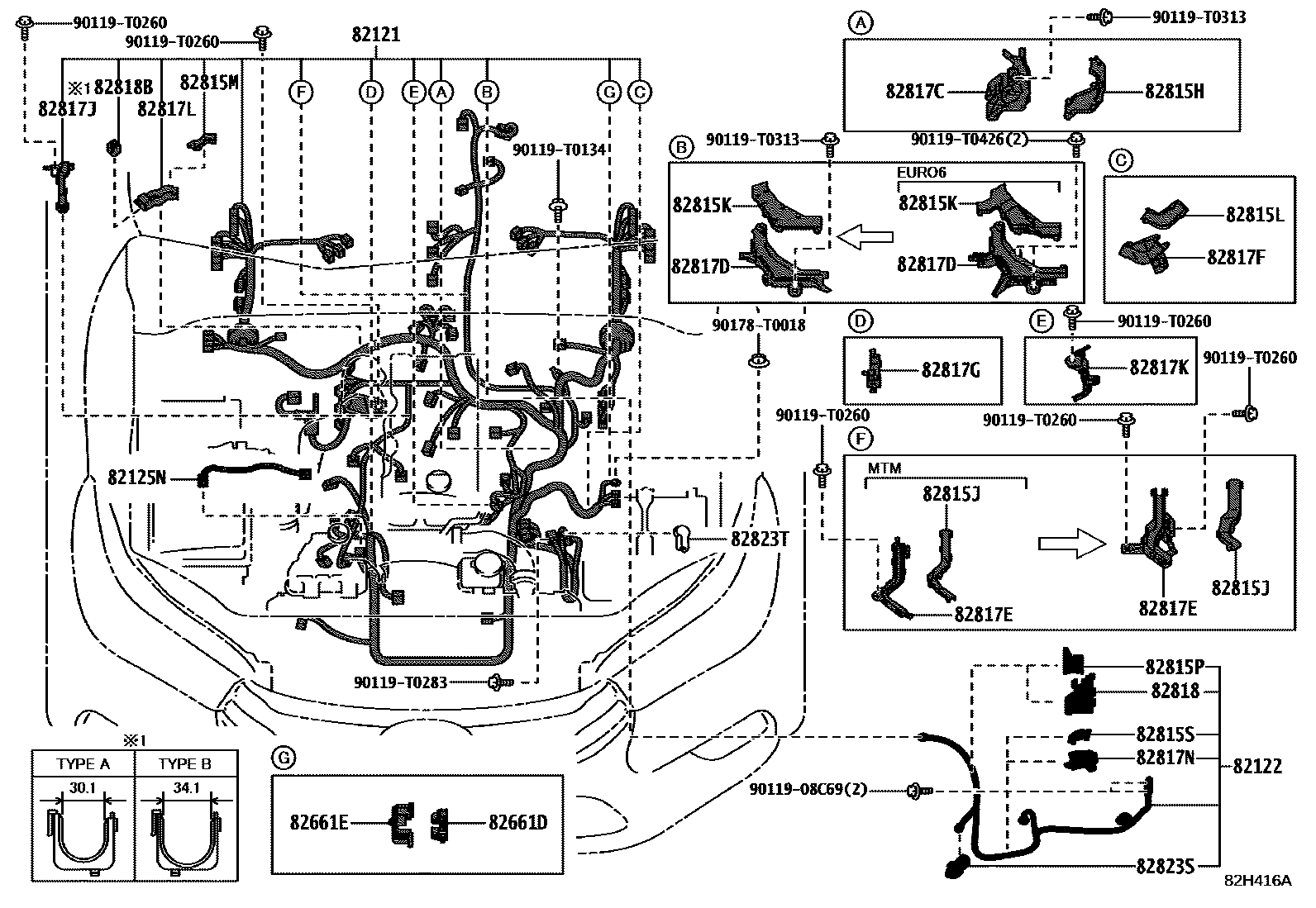

| 82121 | Engine wiring harness | 8213C-KK660 · 8213C-KK670 · 8213C-KK720 · 8213C-KK730 · 8213C-KKG40 · 8213C-KKG70 · 8213C-KKJ50 · 8213C-KKS90 · 8213C-KKT70 · 8213C-KKT80 · 8213C-KKV00 · 8213C-KKV20 · 8213C-KKV30 · 8213C-KKV60 · 8213C-KKV70 · 8213C-KKW30 · 8213C-KKW60 · 8213C-KKW80 · 8213C-KKX10 · 8213C-KKX20 · 8213C-KKX30 · 8213C-KKX40 · 8213C-KKY60 · 8213C-KKY70 · 8213C-KKZ00 · 8213D-KK820 · 8213D-KK830 · 8213D-KK850 · 8213D-KK860 · 8213E-KK110 · 8213E-KK120 |
| 82122 | Engine No. 2 wiring harness | 82122-KK100 · 82122-KK480 · 82122-KK490 · 82122-KK520 |
| 82125N | Engine No. 5 wiring harness | 82125-KK010 |
| 82127 | Differential harness | 82127-0K011 |

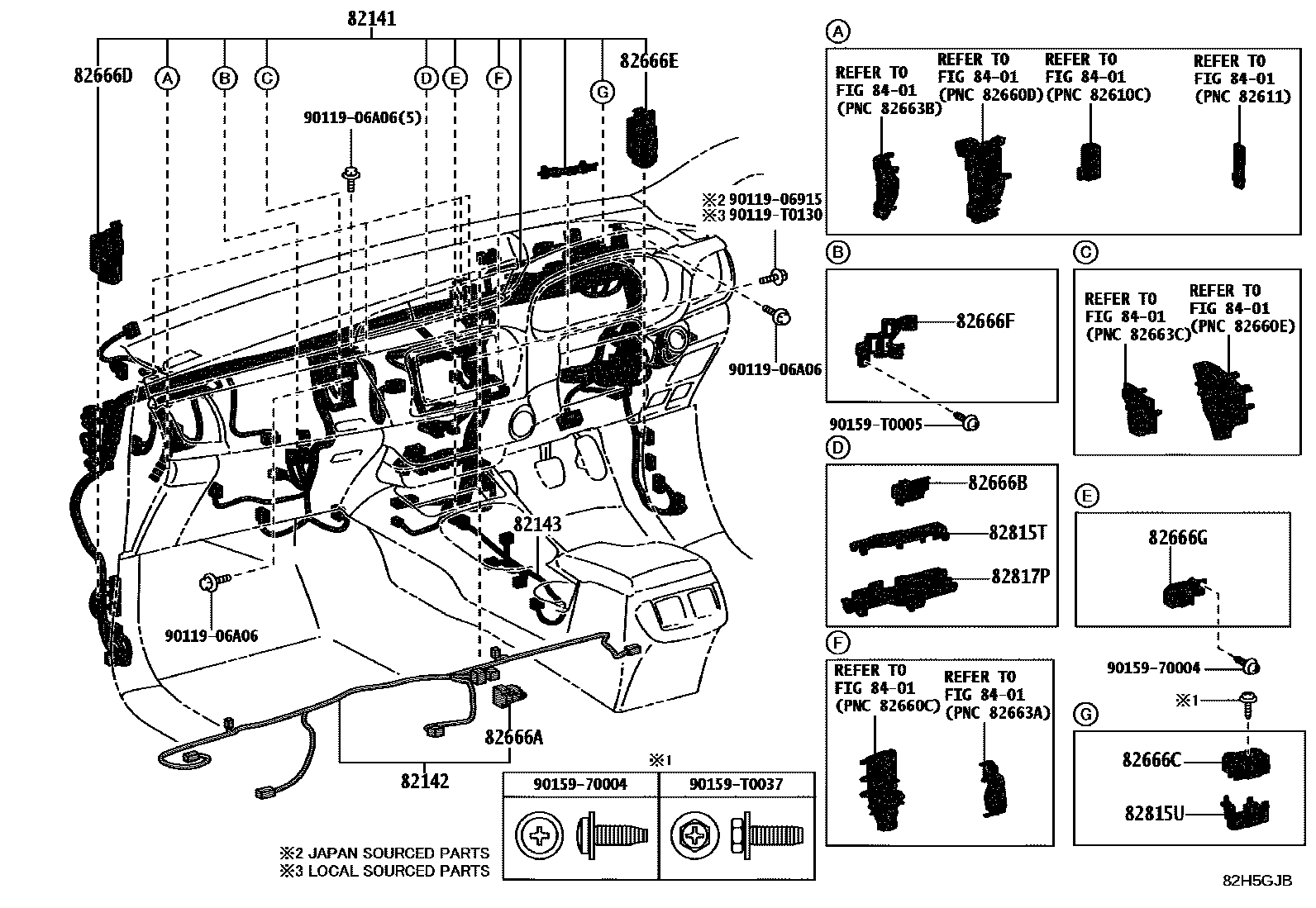

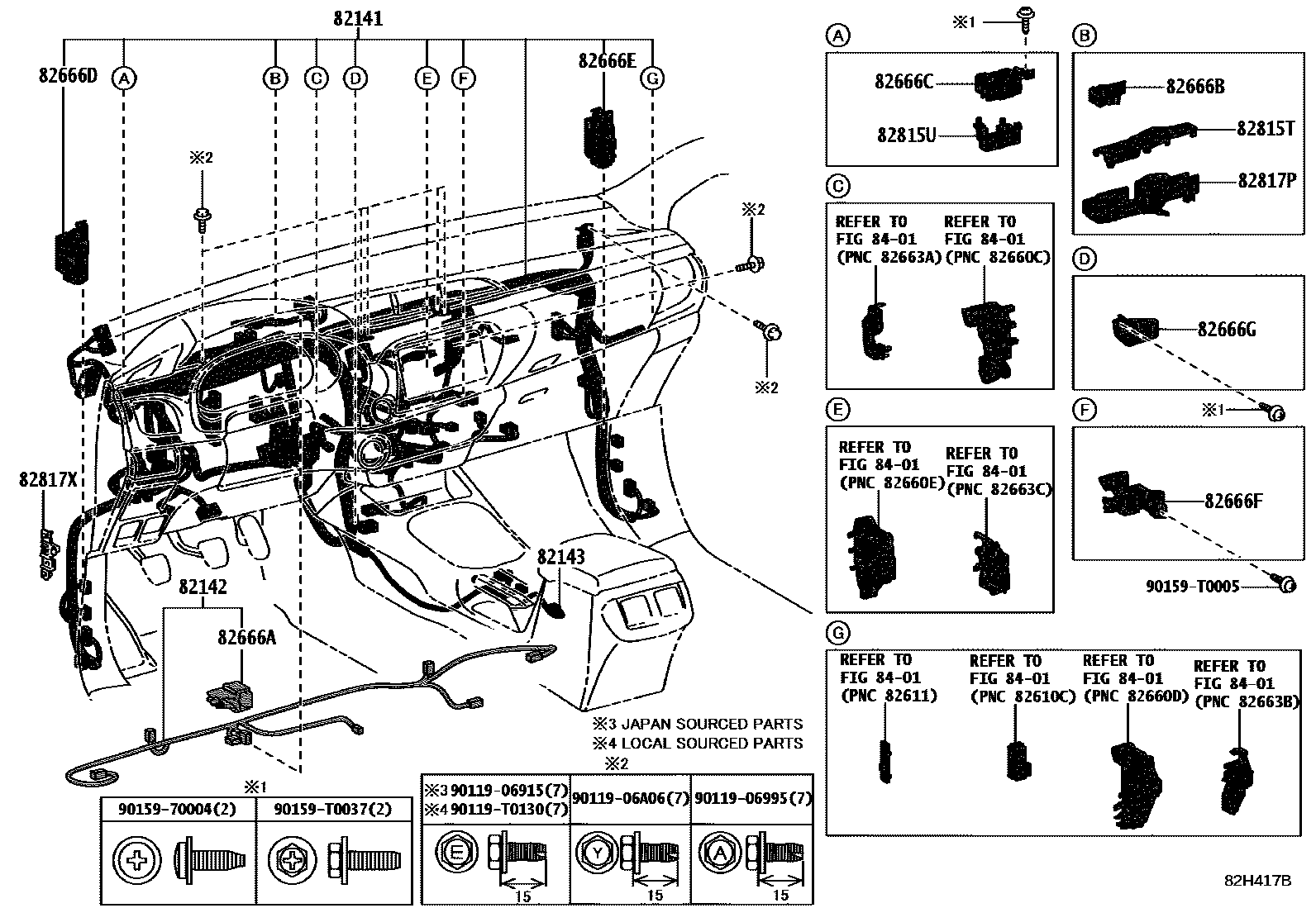

| 82141 | Dashboard wiring harness | 8214E-KKS00 · 8214E-KKS40 · 8214E-KKS80 · 8214E-KKT30 · 8214E-KKT50 · 8214E-KKT70 · 8214E-KKU20 · 8214E-KKU40 · 8214E-KKU60 · 8214E-KKU70 · 8214E-KKU80 · 8214E-KKV40 · 8214E-KKV50 · 8214E-KKV60 · 8214E-KKV70 · 8214E-KKV80 · 8214E-KKV90 · 8214E-KKW00 · 8214E-KKW10 · 8214E-KKW30 · 8214E-KKW40 · 8214E-KKW60 · 8214E-KKW70 · 8214E-KKW80 · 8214E-KKW90 · 8214E-KKX00 · 8214E-KKX10 · 8214E-KKX20 · 8214E-KKX30 · 8214E-KKX40 · 8214E-KKX50 · 8214E-KKX90 · 8214E-KKY20 · 8214E-KKY30 · 8214E-KKY40 · 8214E-KKY50 · 8214E-KKY60 · 8214E-KKY70 · 8214E-KKY80 · 8214E-KKY90 · 8214E-KKZ60 · 8214E-KKZ70 · 8214G-KKG10 · 8214G-KKG20 · 8214G-KKG30 · 8214G-KKG40 · 8214G-KKG50 · 8214G-KKG90 · 8214G-KKJ00 · 8214G-KKJ10 · 8214G-KKJ20 · 8214G-KKJ50 · 8214G-KKJ60 · 8214G-KKJ70 · 8214G-KKJ80 · 8214G-KKJ90 · 8214G-KKK00 · 8214G-KKK10 · 8214G-KKK20 · 8214G-KKK40 · 8214G-KKK60 · 8214G-KKK70 · 8214K-KKX70 · 8214K-KKX80 · 8214K-KKY20 · 8214K-KKY30 · 8214K-KKY40 · 8214K-KKY60 · 8214K-KKY80 · 8214K-KKY90 · 8214K-KKZ00 · 8214K-KKZ30 · 8214K-KKZ50 · 8214K-KKZ60 · 8214K-KKZ70 · 8214K-KKZ80 · 8214L-KK010 · 8214L-KK020 · 8214L-KK050 · 8214L-KK060 · 8214L-KK070 · 8214L-KK080 · 8214L-KK120 · 8214L-KK130 · 8214L-KK140 · 8214L-KK150 · 8214L-KK160 · 8214L-KK170 · 8214L-KK180 · 8214L-KK190 · 8214L-KK200 · 8214M-KKW90 · 8214M-KKX70 · 8214M-KKZ20 · 8214M-KKZ70 · 8214R-KKE30 · 8214R-KKF10 · 8214R-KKF40 · 8214R-KKF60 · 8214R-KKF70 · 8214R-KKF80 · 8214R-KKG00 · 8214R-KKG10 · 8214R-KKG20 · 8214R-KKG30 · 8214R-KKG40 · 8214R-KKG50 · 8214R-KKG80 · 8214R-KKT10 · 8214R-KKT20 · 8214R-KKT30 · 8214R-KKT40 · 8214R-KKT50 · 8214R-KKT60 · 8214R-KKT70 · 8214R-KKT80 · 8214R-KKT90 · 8214R-KKU00 · 8214R-KKU10 · 8214R-KKU20 · 8214R-KKU30 · 8214R-KKU40 · 8214R-KKU50 · 8214R-KKU60 · 8214R-KKU70 · 8214R-KKU80 · 8214R-KKU90 · 8214R-KKV00 · 8214R-KKV10 · 8214R-KKV20 · 8214R-KKV30 · 8214R-KKV40 · 8214R-KKV50 · 8214R-KKV60 · 8214R-KKV70 · 8214R-KKV80 · 8214R-KKW00 · 8214R-KKW10 · 8214R-KKW20 · 8214R-KKW30 · 8214R-KKW40 · 8214R-KKW50 · 8214R-KKZ20 · 8214S-KK500 · 8214S-KK510 · 8214S-KK520 · 8214S-KK530 · 8214S-KK540 · 8214S-KK550 · 8214S-KK560 · 8214S-KK570 · 8214S-KK580 · 8214S-KK590 · 8214S-KK600 · 8214S-KK610 · 8214S-KK720 · 8214S-KK730 · 8214S-KK740 · 8214S-KK750 · 8214S-KK760 · 8214S-KK770 · 8214S-KK780 · 8214S-KK790 · 8214S-KK800 · 8214S-KK810 · 8214S-KK820 · 8214S-KK830 · 8214S-KK840 · 8214S-KK870 · 8214S-KK880 · 8214S-KK890 · 8214S-KKA00 · 8214S-KKA10 · 8214S-KKJ30 · 8214S-KKJ40 · 8214S-KKJ50 · 8214S-KKJ60 · 8214S-KKJ70 · 8214S-KKJ80 · 8214S-KKJ90 · 8214S-KKK00 · 8214S-KKK10 · 8214S-KKK20 · 8214T-KKX40 · 8214T-KKX50 · 8214T-KKX60 · 8214T-KKX70 · 8214T-KKX80 · 8214T-KKX90 · 8214T-KKY00 · 8214T-KKY10 · 8214T-KKY20 · 8214T-KKY30 · 8214U-KK150 · 8214U-KK160 · 8214U-KK170 · 8214U-KK180 · 8214U-KK190 · 8214U-KK200 · 8214U-KK210 · 8214U-KK220 · 8214U-KK230 · 8214U-KK240 · 8214U-KK250 · 8214U-KK260 · 8214U-KK270 · 8214U-KK280 · 8214U-KK290 · 8214U-KK300 · 8214U-KK310 · 8214U-KK320 · 8214U-KK330 · 8214U-KK340 · 8214U-KK350 · 8214U-KK360 · 8214U-KK370 · 8214U-KK380 · 8214U-KK390 · 8214U-KK400 · 8214U-KK410 · 8214U-KK420 · 8214U-KK430 · 8214U-KK440 · 8214U-KK450 · 8214U-KK460 · 8214U-KK470 · 8214U-KK480 · 8214U-KK490 · 8214U-KK500 · 8214U-KK510 · 8214U-KK520 · 8214U-KK530 · 8214U-KK540 · 8214U-KK550 · 8214U-KK560 · 8214V-KKL20 · 8214V-KKL30 · 8214V-KKL40 · 8214V-KKL50 · 8214V-KKL60 · 8214V-KKL70 · 8214V-KKL80 · 8214V-KKL90 · 8214V-KKM00 · 8214W-KK390 · 8214W-KK400 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-KKB40 · 82142-KKB50 · 82142-KKD60 · 82142-KKD70 · 82142-KKD80 · 82142-KKD90 · 82142-KKE00 · 82142-KKE20 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-KKC10 · 82143-KKC50 · 82143-KKG20 · 82143-KKG30 · 82143-KKG60 · 82143-KKG70 · 82143-KKG80 · 82143-KKG90 · 82143-KKJ00 |

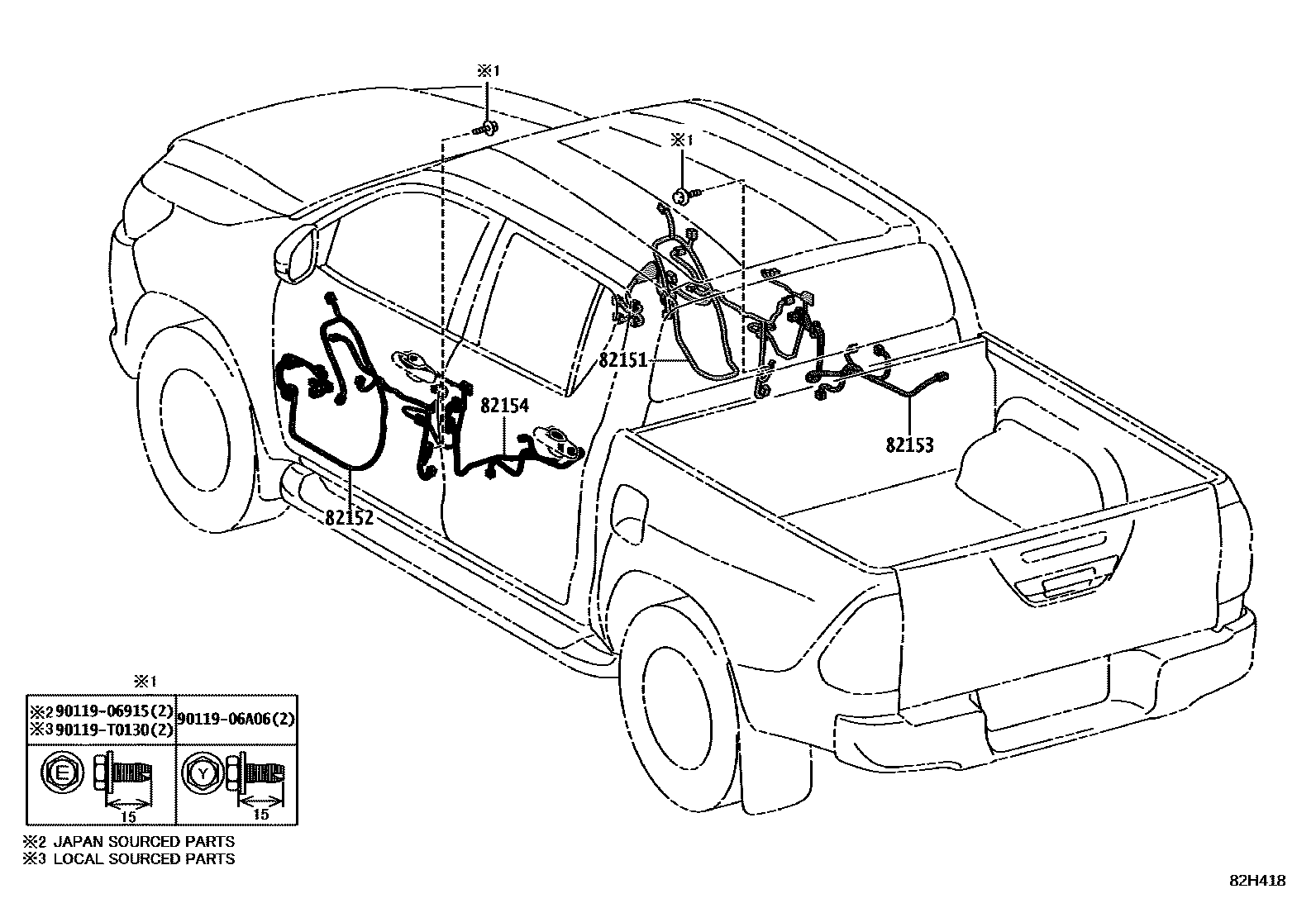

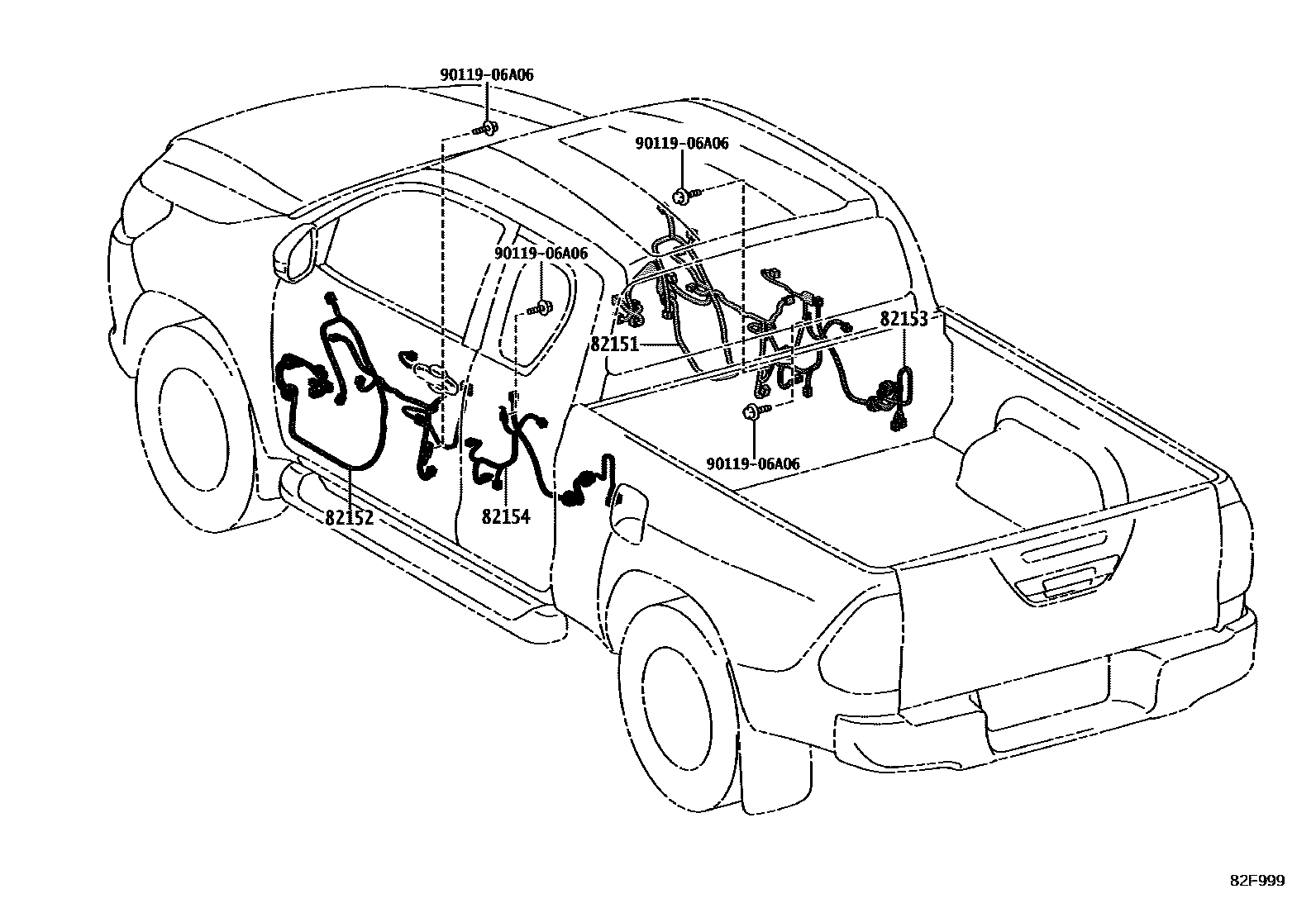

| 82151 | Right front door wiring harness | 821A7-KK770 · 821A7-KK780 · 821A7-KK790 · 821A7-KK800 · 821A7-KK810 · 821A7-KK820 · 821A7-KK830 · 821A7-KK840 · 821A7-KK850 · 821A7-KK860 · 821A7-KK870 · 821A7-KK880 · 821A7-KK890 · 821A7-KKA00 · 821A7-KKA10 · 821A7-KKA60 · 821A7-KKA80 · 821A7-KKA90 · 821A7-KKB00 · 821A7-KKP80 · 821A7-KKQ00 · 821A7-KKQ10 |
| 82152 | Left front door wiring harness | 821A8-KKS60 · 821A8-KKT20 · 821A8-KKT30 · 821A8-KKT40 · 821A8-KKT50 · 821A8-KKT60 · 821A8-KKT70 · 821A8-KKT80 · 821A8-KKT90 · 821A8-KKU00 · 821A8-KKU10 · 821A8-KKU20 · 821A8-KKU30 · 821A8-KKU40 · 821A8-KKU50 · 821A8-KKV50 · 821A8-KKV60 · 821A8-KKV70 · 821A8-KKV80 · 821A8-KKW60 · 821A8-KKX30 · 821A8-KKX40 |
| 82153 | Rear door wiring harness No. 1 | 82153-KK820 · 82153-KK830 · 82153-KK880 · 82153-KKE40 |
| 82154 | Rear door wiring harness No. 2 | 82154-KK200 · 82154-KK220 · 82154-KK350 · 82154-KKD70 |

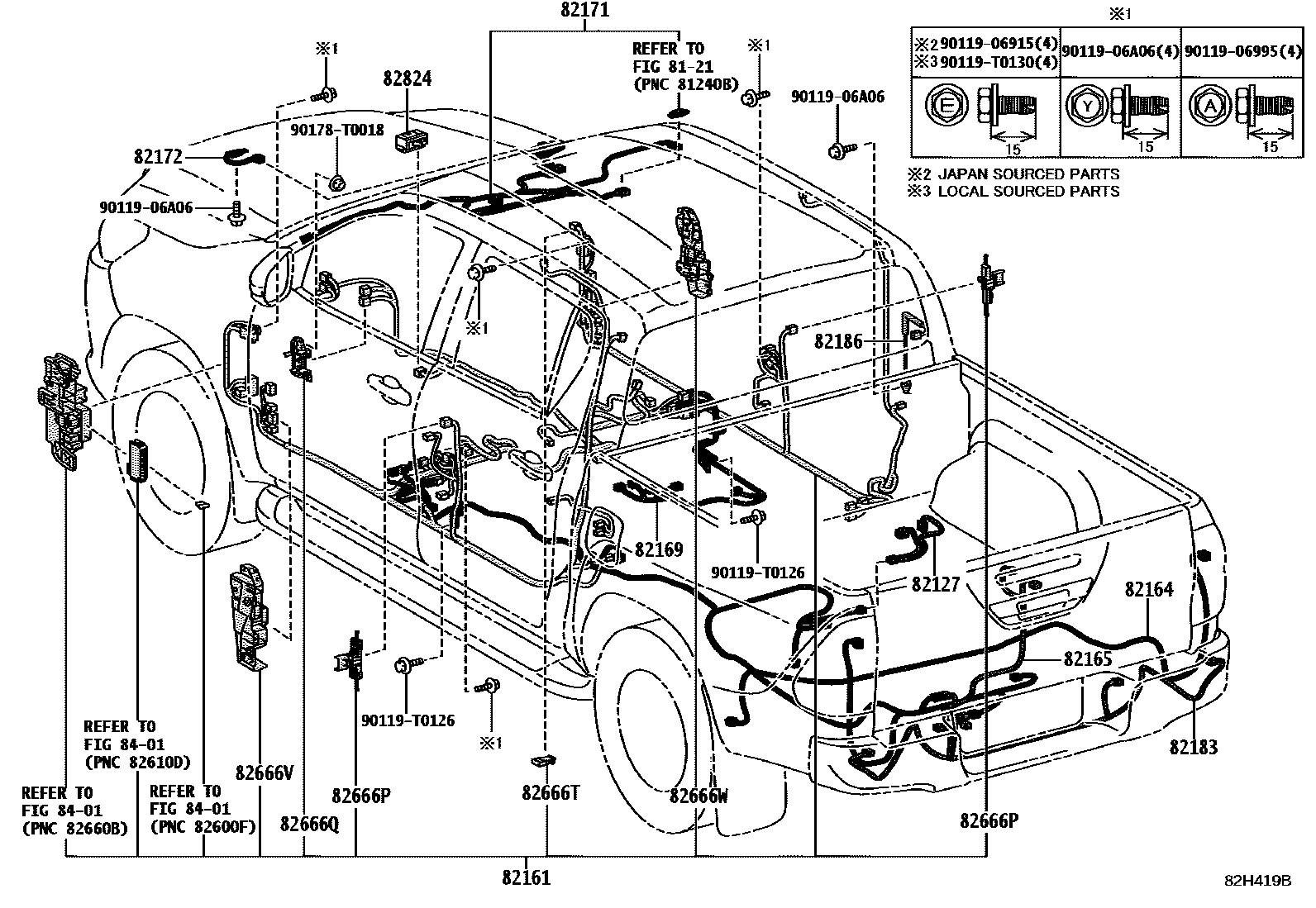

| 82161 | floor wiring harness | 8219J-KK120 · 8219J-KK130 · 8219J-KK140 · 8219J-KK160 · 8219J-KK760 · 8219J-KK770 · 8219J-KK780 · 8219J-KKA40 · 8219J-KKA50 · 8219J-KKA60 · 8219J-KKX00 · 8219J-KKX10 · 8219J-KKX20 · 8219J-KKX30 · 8219J-KKX50 · 8219J-KKX70 · 8219J-KKX80 · 8219J-KKX90 · 8219J-KKY00 · 8219J-KKY10 · 8219J-KKY20 · 8219J-KKY30 · 8219J-KKY40 · 8219J-KKY50 · 8219J-KKY60 · 8219J-KKY70 · 8219J-KKY80 · 8219J-KKY90 · 8219J-KKZ00 · 8219J-KKZ10 · 8219J-KKZ20 · 8219J-KKZ30 · 8219J-KKZ40 · 8219J-KKZ50 · 8219J-KKZ60 · 8219J-KKZ70 · 8219K-KKB80 |
| 82164 | Frame wiring harness set | 82137-KK210 · 82137-KK220 · 82137-KK230 · 82137-KK240 · 82137-KK250 · 82137-KK260 · 82137-KK310 · 82137-KK320 · 82137-KK330 · 82137-KK340 · 82137-KK460 · 82137-KKQ90 · 82164-KKJ70 · 82164-KKK00 · 82164-KKK10 · 82164-KKL70 · 82164-KKM10 · 82164-KKM70 · 82164-KKM90 · 82164-KKN10 · 82164-KKT70 · 82164-KKV40 · 82164-KKV60 · 82164-KKV70 · 82164-KKV80 · 82164-KKW10 · 82164-KKW20 · 82164-KKW30 · 82164-KKW40 · 82164-KKW50 · 82164-KKW70 · 82164-KKW80 · 82164-KKX20 · 82164-KKX30 · 82164-KKX40 · 82164-KKX50 · 82164-KKX60 · 82164-KKX70 |
| 82165 | No. 2 frame wiring harness | 82165-KK080 · 82165-KK100 · 82165-KK200 |
| 82169 | No. 3 frame wiring harness | 82169-KK090 · 82169-KK230 |
| 82171 | Roof No. 1 wiring harness | 82171-KKG10 · 82171-KKG20 · 82171-KKJ50 · 82171-KKJ60 · 82171-KKJ70 · 82171-KKJ80 · 82171-KKM70 · 82171-KKR70 · 82171-KKT50 · 82171-KKT60 · 82171-KKU60 · 82171-KKU70 |
| 82172 | Roof No. 2 wiring harness | 82172-KK010 |
| 82183 | Luggage No. 3 wiring harness | 82183-KK090 · 82183-KK170 |
| 82186 | Rear window wiring harness No. 1 | 82186-KK030 · 82186-KK060 |

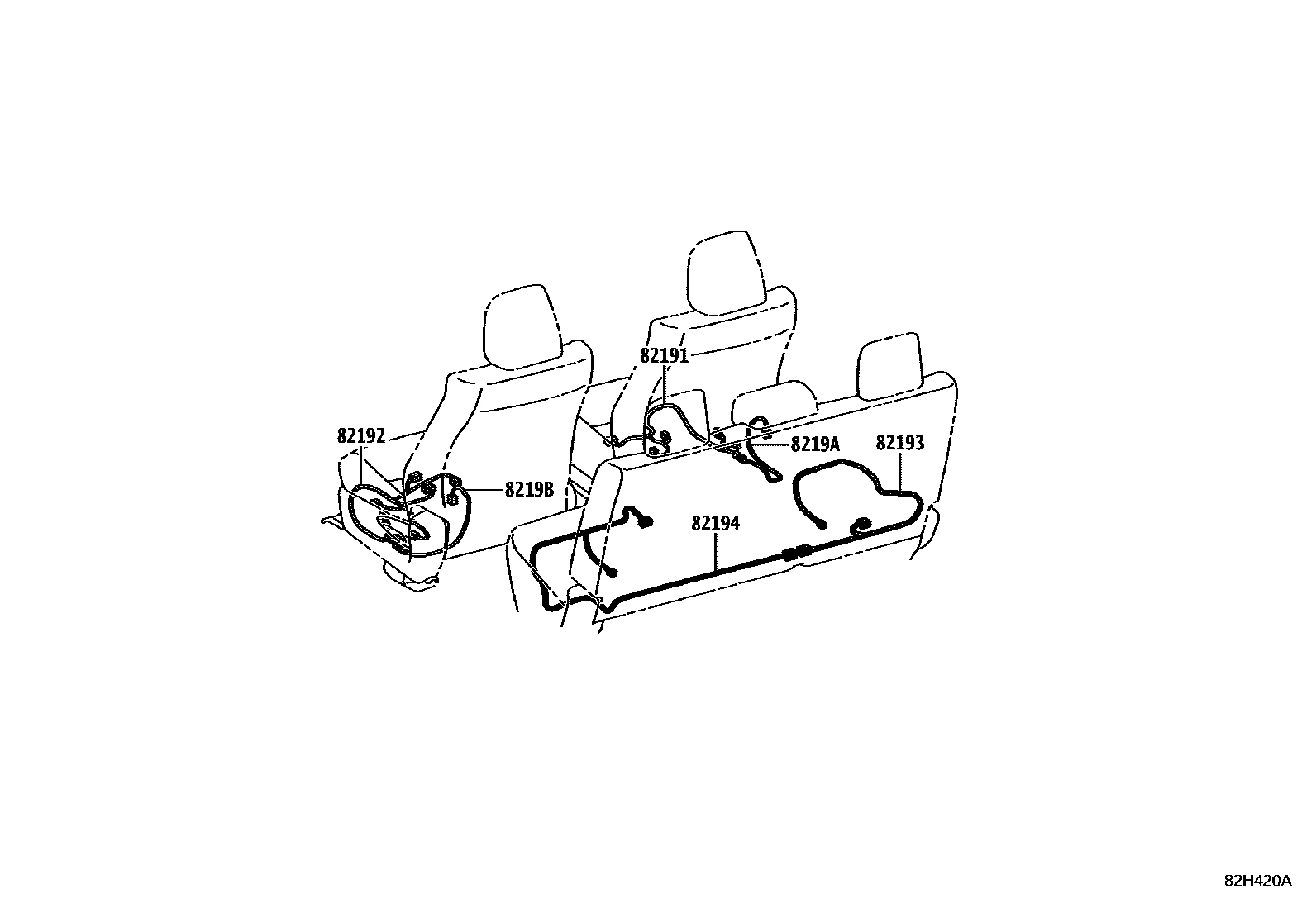

| 82191 | Front right seat wiring harness | 82191-0K070 · 82191-0K150 · 82191-0K300 |
| 82192 | Front left seat wiring harness | 82192-0K060 · 82192-0K080 · 82192-0K090 · 82192-0K100 · 82192-0K300 |
| 82193 | Rear right seat wiring harness | 82193-0K010 · 82193-0K040 · 82193-0K080 |
| 82194 | Rear left seat wiring harness | 82194-0K010 · 82194-0K040 · 82194-0K080 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-0K070 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-0K050 · 8219B-0K060 |

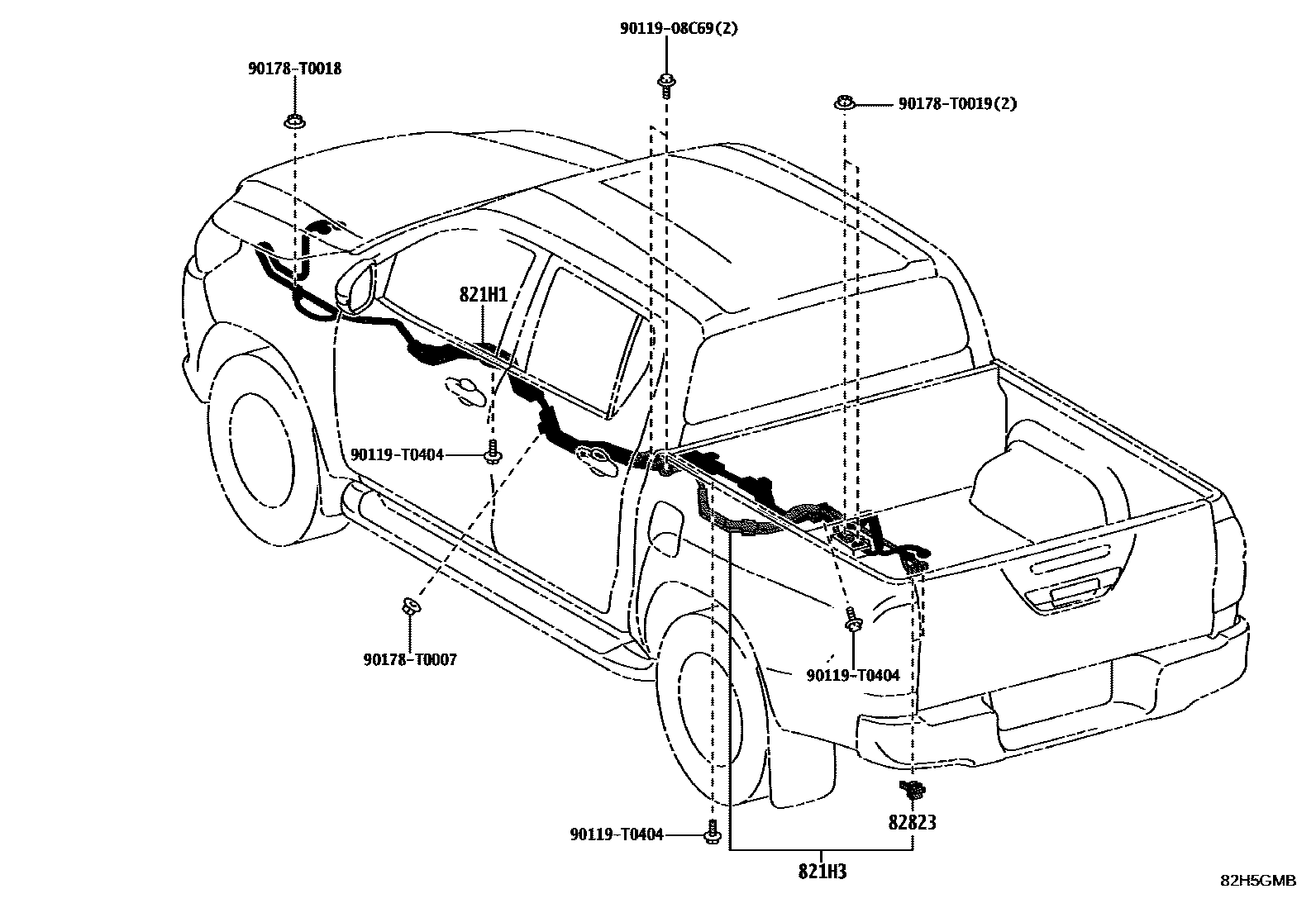

| 821H1 | FIL, SOUS PLANCHER | 821H1-KK060 |
| 821H3 | CABLE, BLOC-BATTERIE HV | 821H3-KK050 |

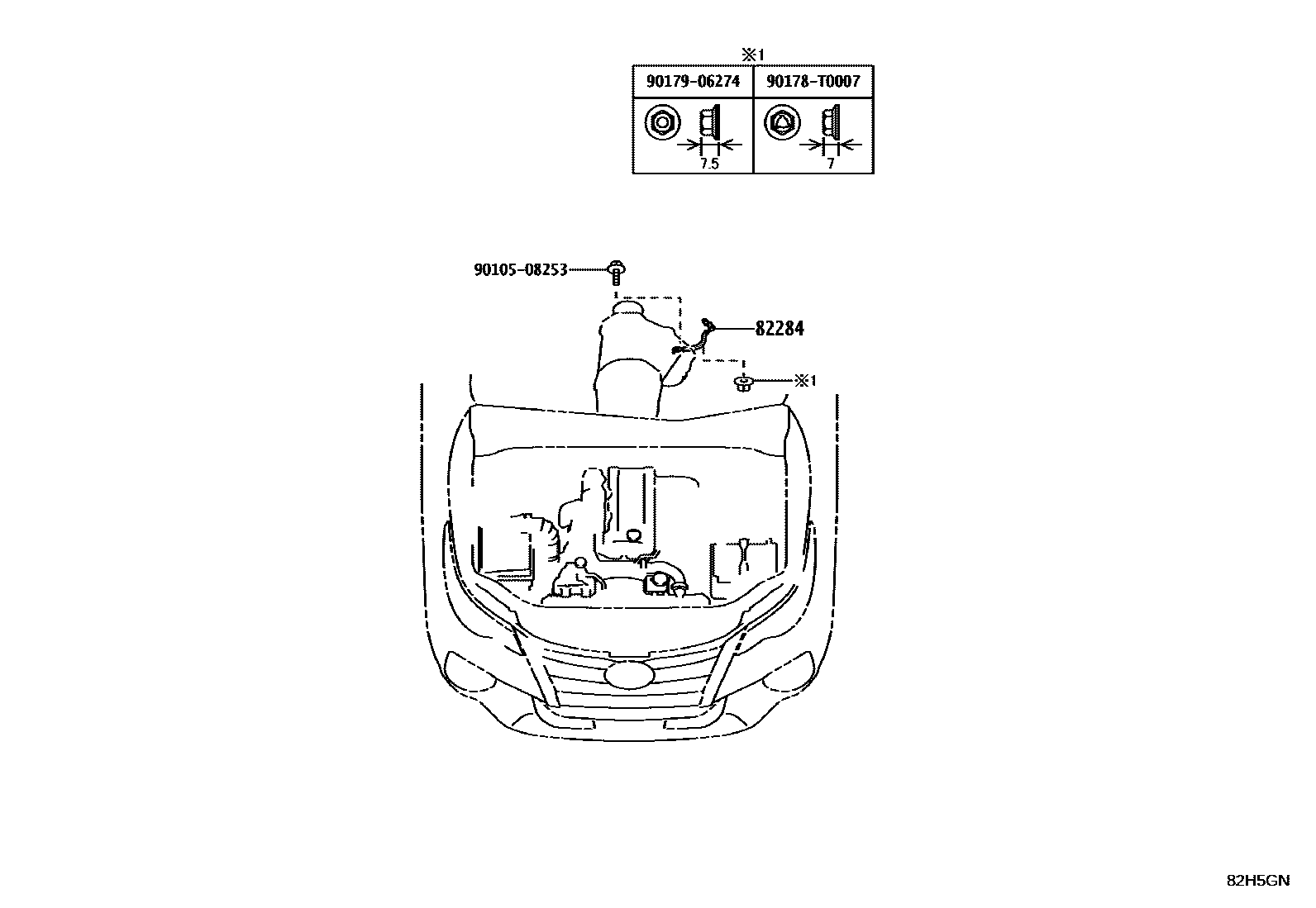

| 82284 | Ground wire | 82284-0K030 |
| 82661D | No. 1 relay box side cover | 82661-0K120 |
| 82661E | No. 2 relay box side cover | 82661-0K150 |
| 82666A | Connector holder No. 2 | 82666-0K200 |
| 82666B | No. 3 connector holder | 82666-0K160 · 82666-0K290 |
| 82666C | No. 4 connector holder | 82666-0K170 · 82666-0K180 |
| 82666D | No. 5 connector holder | 82666-0K210 |
| 82666E | No. 6 connector holder | 82666-0K220 |
| 82666F | No. 7 connector holder | 82666-0K230 · 82666-0K240 |
| 82666G | No. 8 connector holder | 82666-0K300 · 82666-0K310 |
| 82666P | No. 11 Connector Block | 82666-0K280 |
| 82666Q | No. 12 connector holder | 82666-0K410 |
| 82666T | No. 14 connector socket | 82666-20270 |
| 82666V | No. 15 connector holder | 82666-0K470 |
| 82666W | No. 16 connector socket | 82666-0K480 |

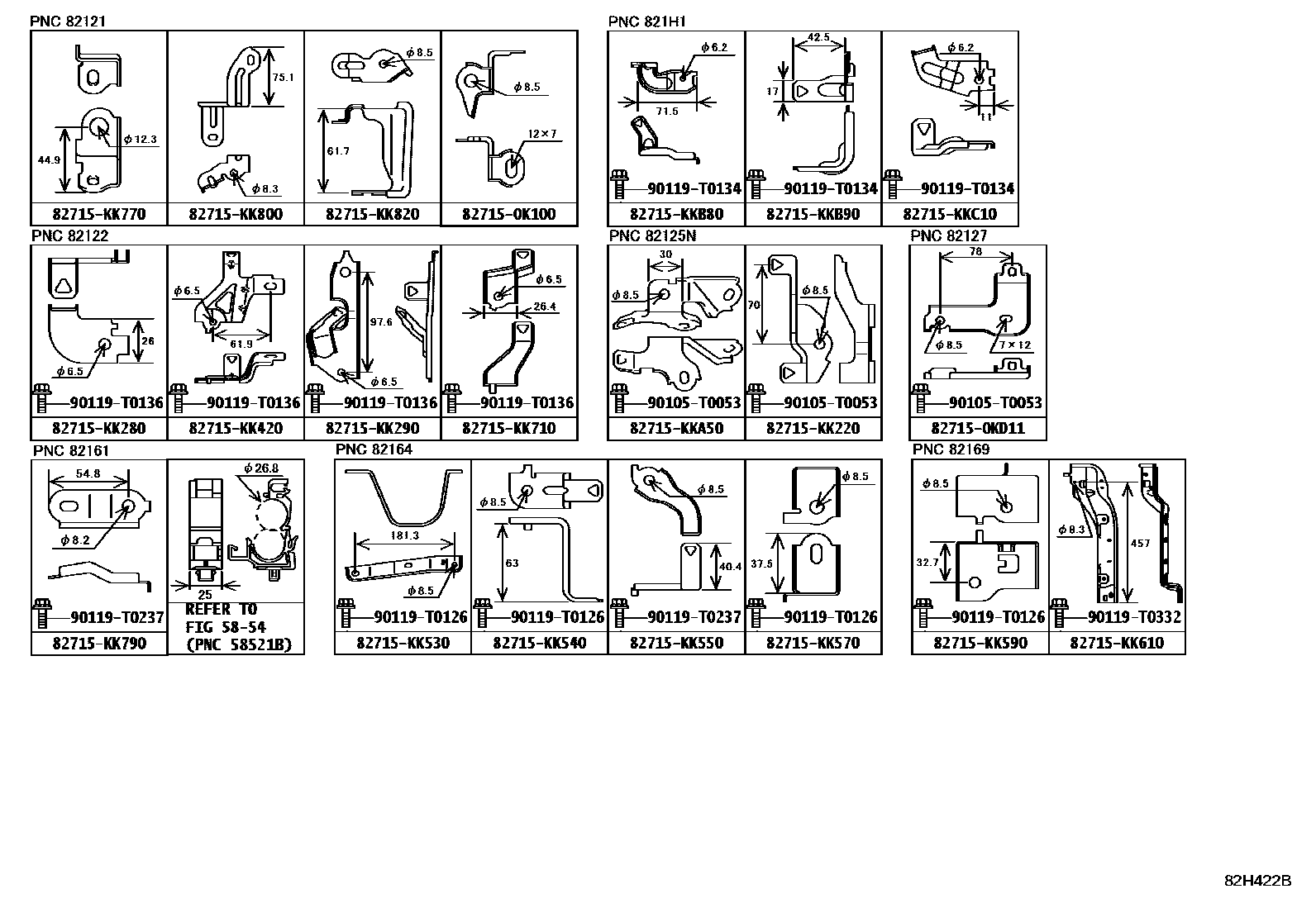

| 82712A | Wire harness bracket | 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-0K530 · 82815-0K560 |
| 82815B | Wiring harness protector cover | 82815-0K520 · 82815-0K550 |
| 82815G | Wiring harness protector cover | 82815-0K540 |
| 82815H | Wiring harness protector cover | 82815-0K270 |
| 82815J | No. 7 wire harness protector cover | 82815-0K340 · 82815-0K350 |
| 82815K | No. 8 wire harness protector cover | 82815-0K250 · 82815-0K280 |
| 82815L | No. 9 wire harness protector cover | 82815-0K510 |
| 82815M | No. 10 wire harness protector cover | 82815-0K240 |
| 82815P | No. 12 wire harness protector cover | 82815-0K070 |
| 82815S | No. 15 wire harness protector cover | 82815-0K310 · 82815-0K400 |
| 82815T | No. 16 wire harness protector cover | 82815-0K410 · 82815-0K420 |
| 82815U | No. 17 wire harness protector cover | 82815-0K470 · 82815-0K480 |
| 82817 | No. 1 wire harness protection device | 82817-0K530 · 82817-0K560 |
| 82817A | No. 2 wire harness protection device | 82817-0K520 · 82817-0K550 |
| 82817B | No. 3 wire harness protection device | 82817-0K540 |
| 82817C | No. 4 wire harness protection device | 82817-0K270 |
| 82817D | No. 5 wire harness protection device | 82817-0K280 · 82817-0KB50 |
| 82817E | No. 6 wire harness protection device | 82817-0K340 · 82817-0K350 |
| 82817F | No. 7 wire harness protection device | 82817-0K510 |
| 82817G | No. 8 wire harness protection device | 82817-0K300 |
| 82817J | No. 9 wire harness protection device | 82817-60W20 |
| 82817K | No. 10 wire harness protection device | 82817-0K310 · 82817-60U70 |
| 82817L | No. 11 wire harness protection device | 82817-0KB40 |
| 82817N | No. 13 wire harness protection device | 82817-0K400 · 82817-0KB90 |
| 82817P | No. 14 wire harness protection device | 82817-0K410 · 82817-0K420 |
| 82817X | No. 17 wire harness protection device | 82817-0K840 · 82817-0K860 |
| 82818 | No. 2 wire harness protection device | 82817-0K290 |
| 82818B | No. 3 wire harness protection device | 82818-0K010 · 82818-0K020 |
| 82821N | COUVERCLE, CONNECTEUR | 82821-KK030 |
| 82821P | COUVERCLE, CONNECTEUR | 82821-71080 |
| 82823 | No. 1 terminal cover | 82823-0K070 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-30100 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |

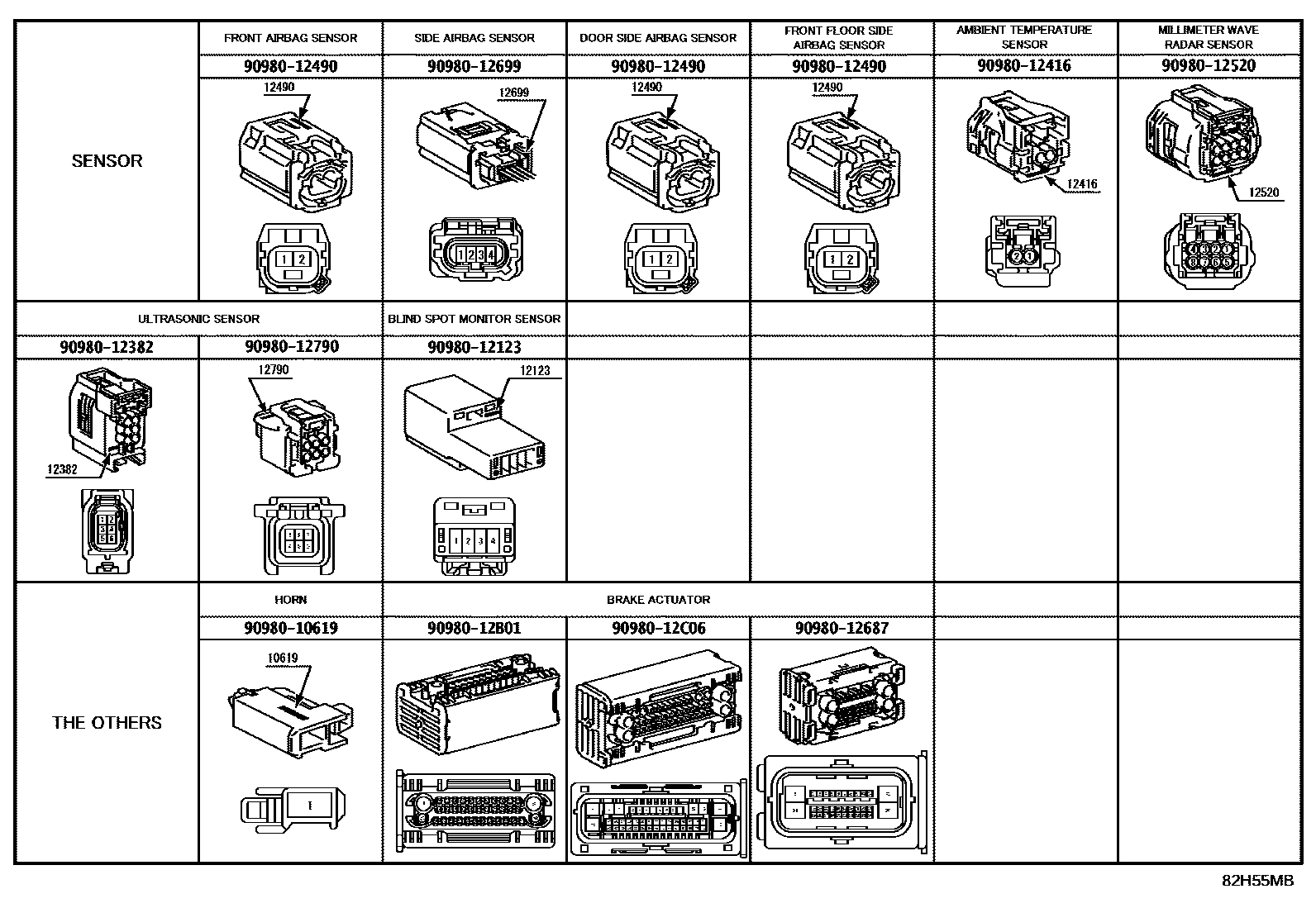

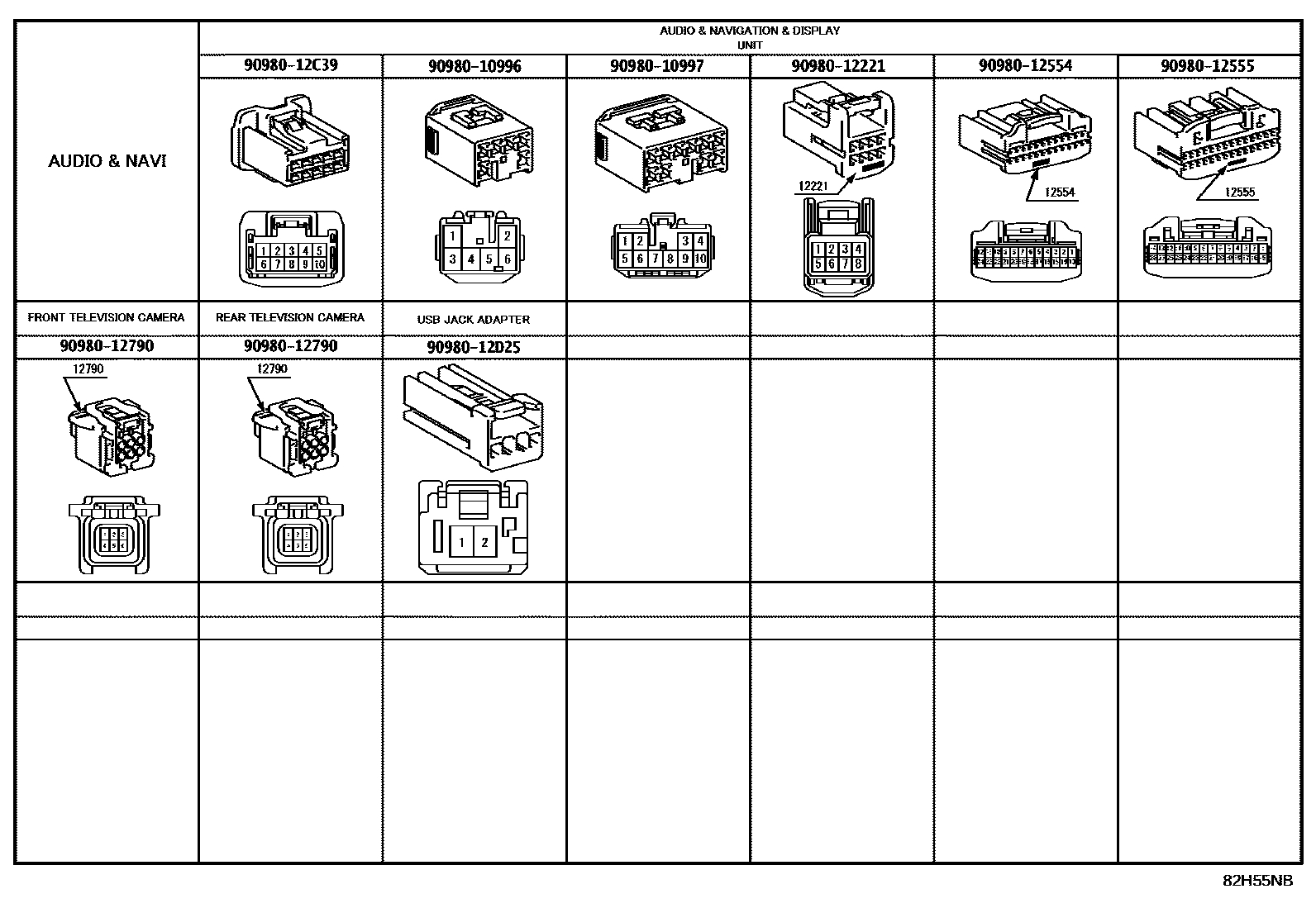

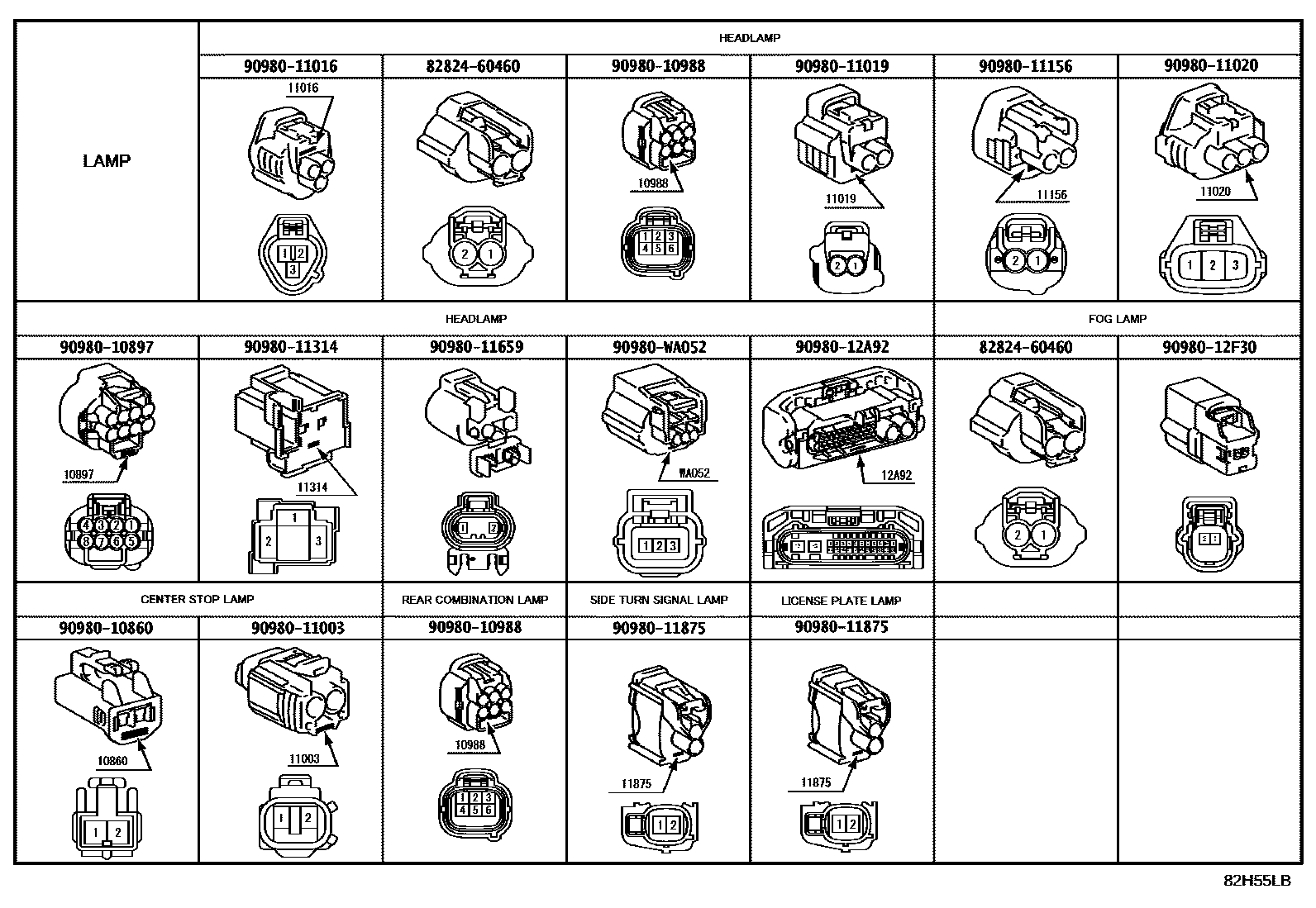

| 82824 | Harness connector | 90980-12393 · 90980-12448 |
