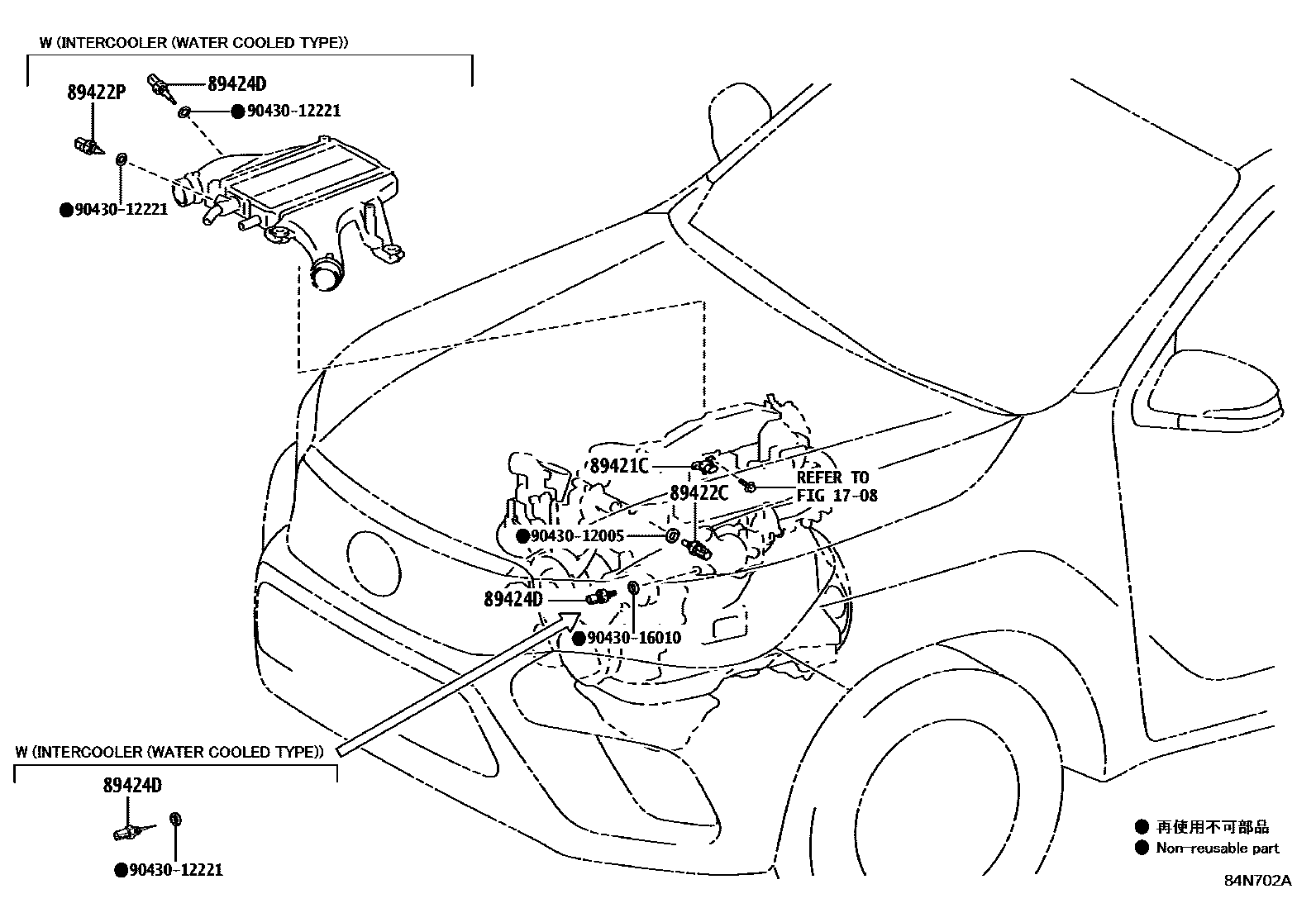

Toyota HILUX 电子控制柴油机(ECD) — Figure 8405
Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 2 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89422P | CAPTEUR, TEMPERATURE EAU | 89422-33030 |
| 89424D | Intake air temperature sensor | 89424-60010 · 89424-60020 |
| 89661A | Engine control ECU | 89661-FA140 · 89661-FA150 · 89661-FAQ80 · 89661-FAT60 · 89661-FAT61 · 89661-FAT62 · 89661-FAT70 · 89661-FAT71 · 89661-FAT72 · 89661-FAT80 · 89661-FAT81 · 89661-FAT82 · 89661-FAT90 · 89661-FAT91 · 89661-FAT92 · 89661-FAU10 · 89661-FAU11 · 89661-FAU12 · 89661-FAU30 · 89661-FAU31 · 89661-FAU32 · 89661-FAU40 · 89661-FAU41 · 89661-FAU42 · 89661-FAU70 · 89661-FAU71 · 89661-FAU72 · 89661-FAU90 · 89661-FAU91 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K240 · 89667-0K260 · 89667-0K300 · 89667-0K310 · 89667-0K320 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K250 · 89668-0K260 · 89668-0K270 · 89668-0K280 · 89668-0K330 |
