Toyota HILUX 电子控制柴油机(ECD) — Figure 8405

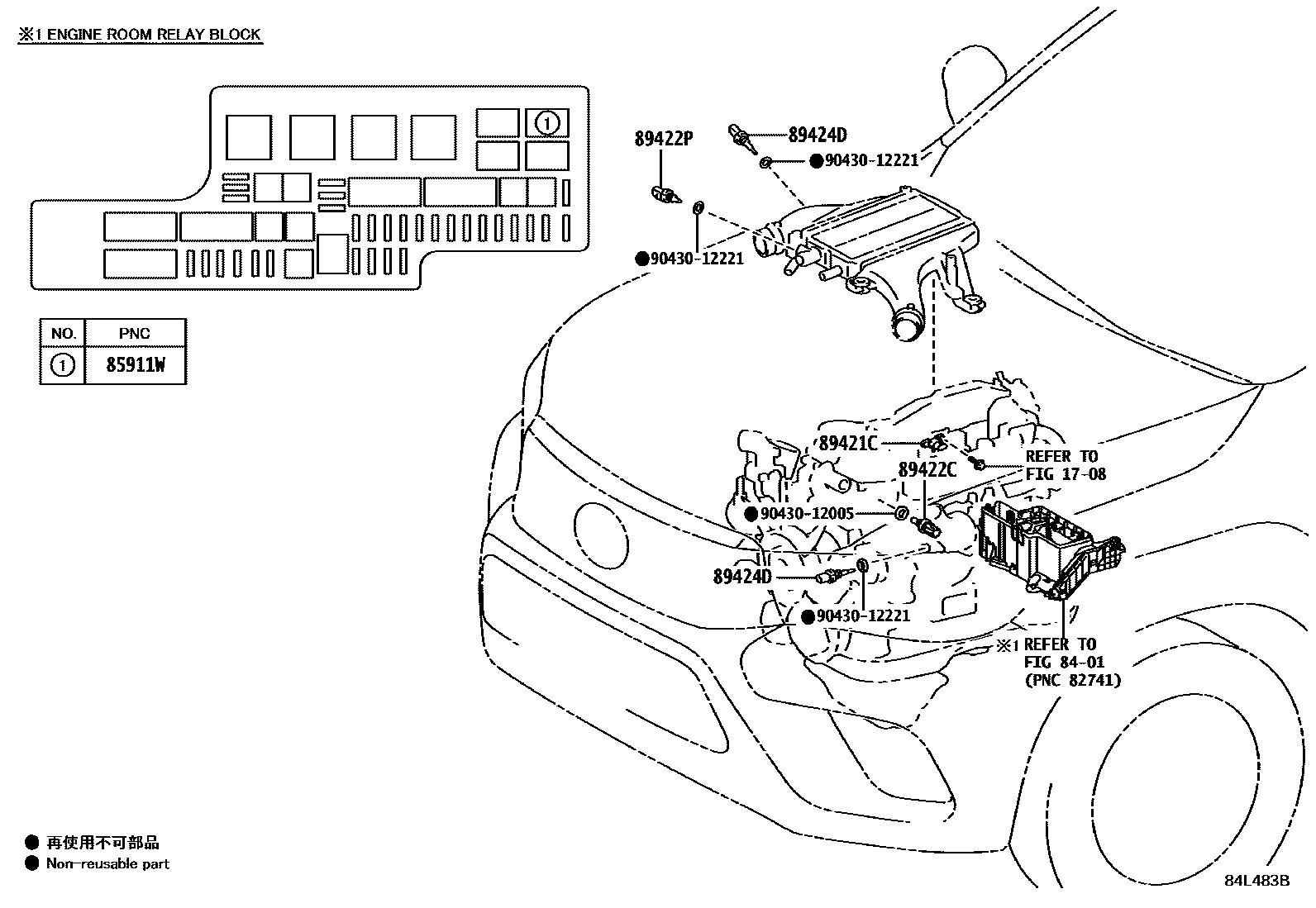

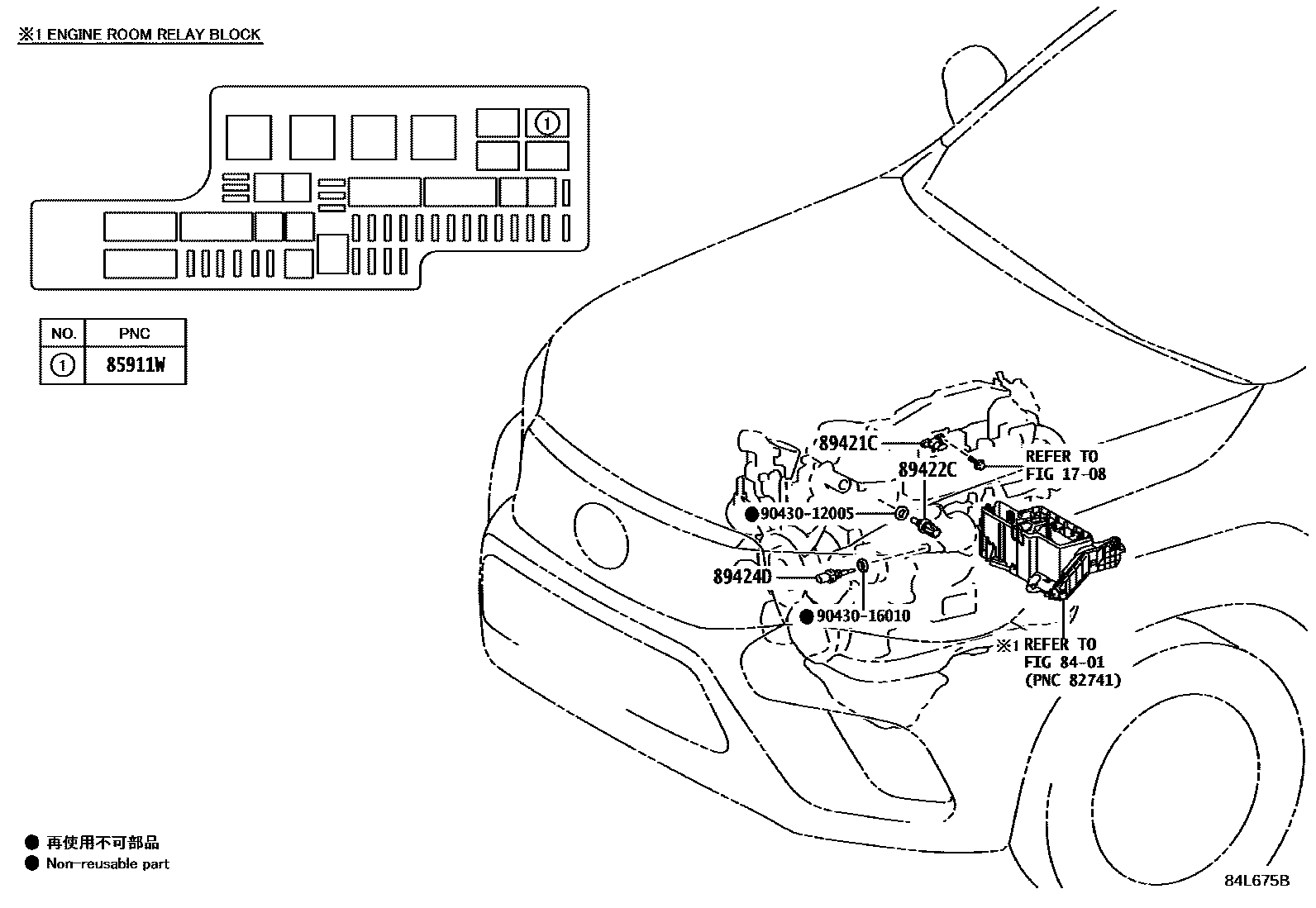

Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911W | RELAIS, UNITE DE PILOTAGE ELECTRONIQUE | 90987-02027 · 90987-T2001 |
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89422P | CAPTEUR, TEMPERATURE EAU | 89422-33030 |
| 89424D | Intake air temperature sensor | 89424-60010 · 89424-60020 |
| 89661A | Engine control ECU | 89661-FA020 · 89661-FA021 · 89661-FA022 · 89661-FA030 · 89661-FA031 · 89661-FA032 · 89661-FA040 · 89661-FA041 · 89661-FA042 · 89661-FA080 · 89661-FA081 · 89661-FA082 · 89661-FA090 · 89661-FA091 · 89661-FA092 · 89661-FA100 · 89661-FA101 · 89661-FA102 · 89661-FA140 · 89661-FA150 · 89661-FA560 · 89661-FA561 · 89661-FA562 · 89661-FA563 · 89661-FA570 · 89661-FA571 · 89661-FA572 · 89661-FA573 · 89661-FA590 · 89661-FA591 · 89661-FA592 · 89661-FA650 · 89661-FA651 · 89661-FA652 · 89661-FA653 · 89661-FAK00 · 89661-FAK01 · 89661-FAK02 · 89661-FAK20 · 89661-FAK21 · 89661-FAK22 · 89661-FAL10 · 89661-FAL11 · 89661-FAL12 · 89661-FAL13 · 89661-FAL21 · 89661-FAL22 · 89661-FAL31 · 89661-FAL32 · 89661-FAL33 · 89661-FAQ80 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K070 · 89667-0K090 · 89667-0K100 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K090 · 89668-0K100 · 89668-0K110 |
