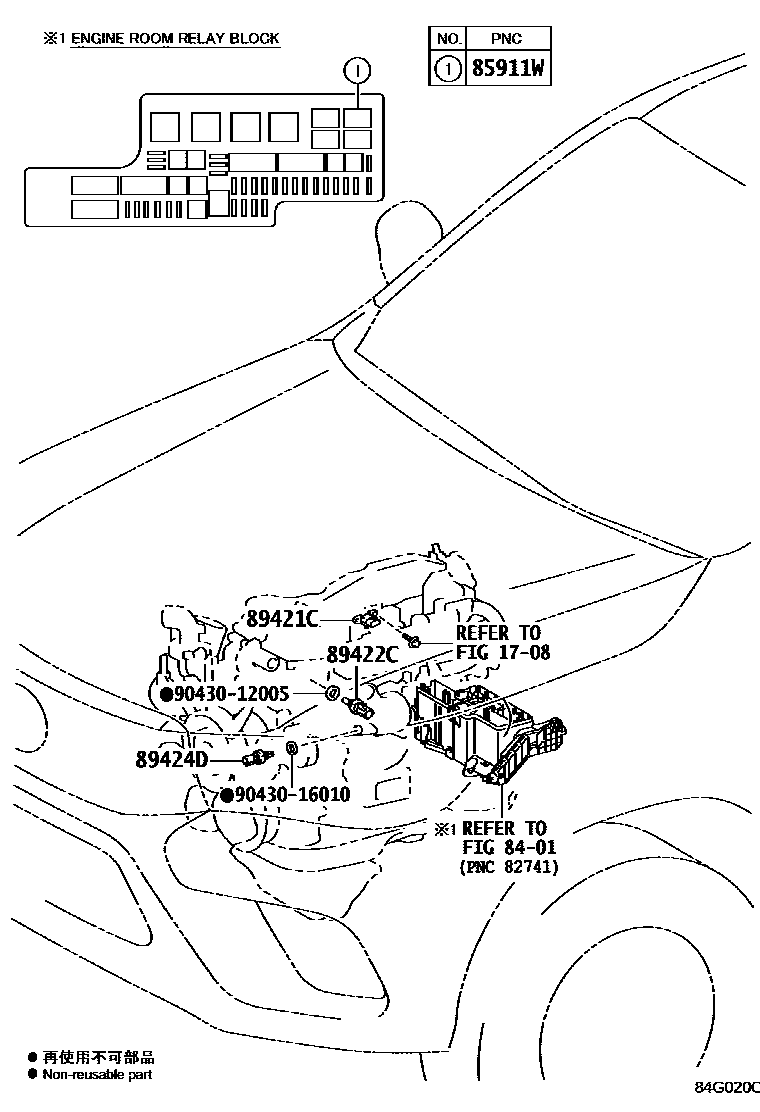

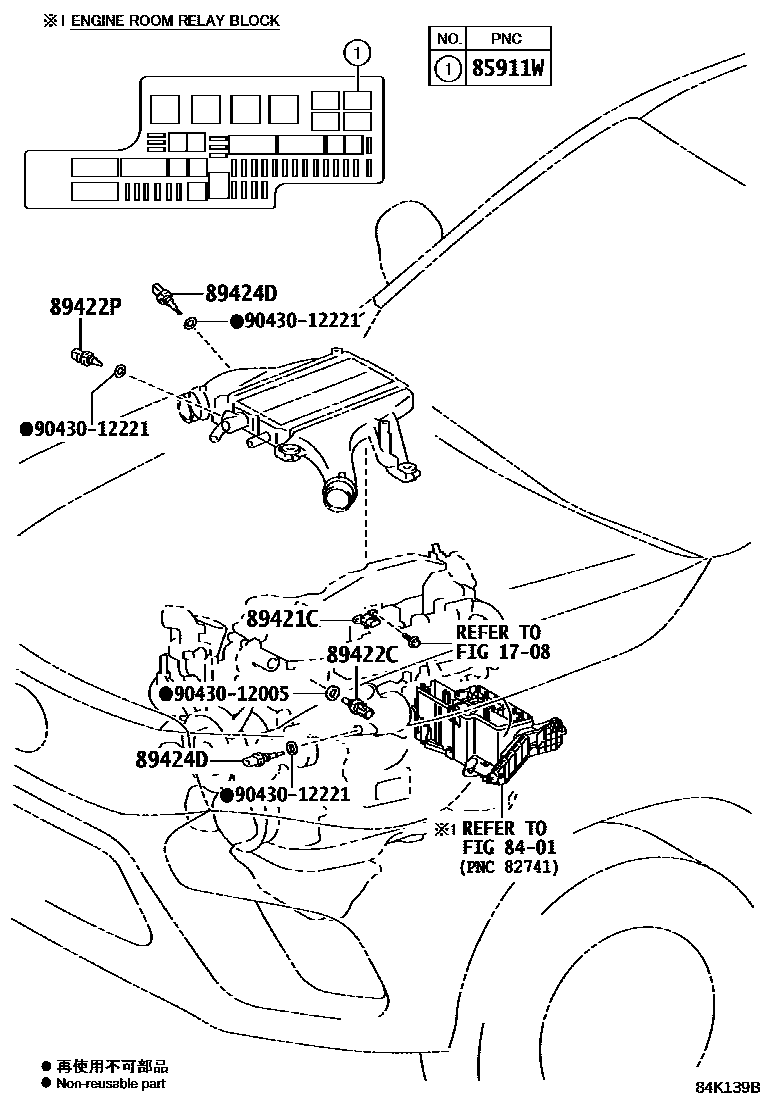

Toyota HILUX 电子控制柴油机(ECD) — Figure 8405
Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911W | RELAIS, UNITE DE PILOTAGE ELECTRONIQUE | 90987-02027 · 90987-T2001 |
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89422P | CAPTEUR, TEMPERATURE EAU | 89422-33030 |
| 89424D | Intake air temperature sensor | 89424-60010 · 89424-60020 |

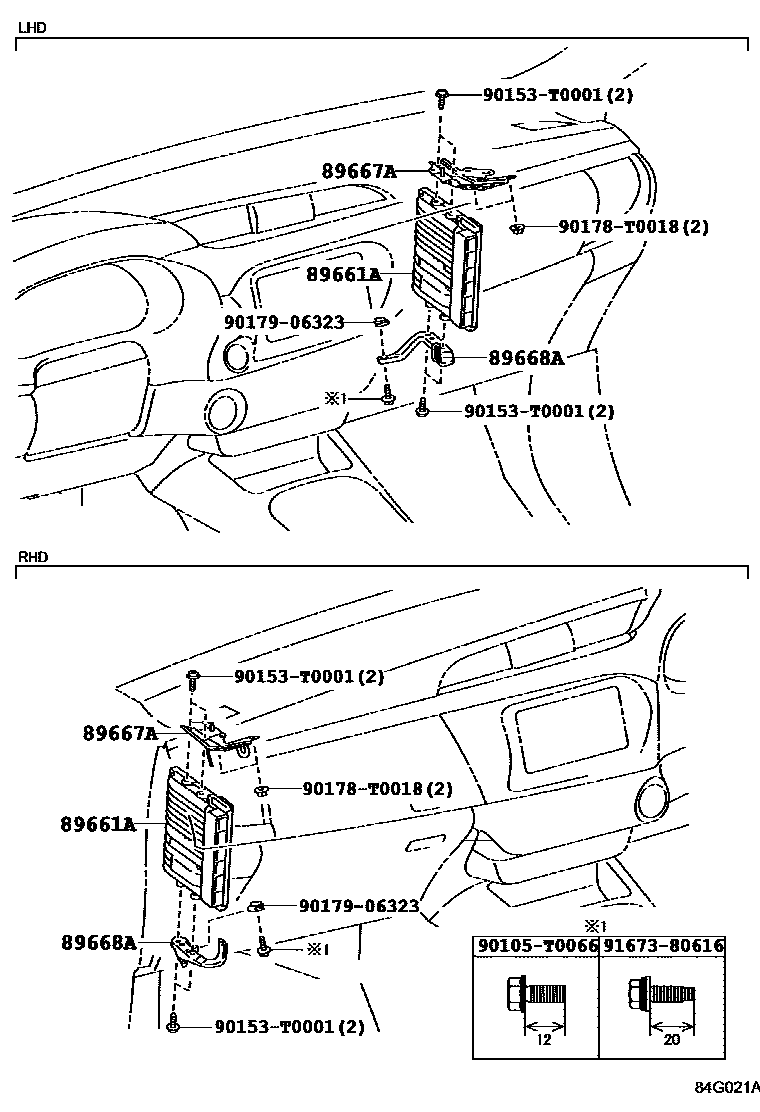

| 89661A | Engine control ECU | 89661-F0010 · 89661-F0W10 · 89661-F0W30 · 89661-F0W80 · 89661-F0X00 · 89661-FAD40 · 89661-FAD41 · 89661-FAD42 · 89661-FAD50 · 89661-FAD51 · 89661-FAD52 · 89661-FAD60 · 89661-FAD61 · 89661-FAD70 · 89661-FAD71 · 89661-FAE30 · 89661-FAE31 · 89661-FAE32 · 89661-FAE40 · 89661-FAE41 · 89661-FAE42 · 89661-FAE50 · 89661-FAE51 · 89661-FAE60 · 89661-FAE61 · 89666-0K800 · 89666-0K860 · 89666-0K861 · 89666-0K862 · 89666-0KA30 · 89666-0KA40 · 89666-0KA41 · 89666-0KA42 · 89666-0KB90 · 89666-0KP40 · 89666-0KP60 · 89666-0KP61 · 89666-0KP62 · 89666-0KQ10 · 89666-0KQ11 · 89666-0KQ12 · 89666-0KQ50 · 89666-0KQ51 · 89666-0KQ52 · 89666-0KS00 · 89666-0KW10 · 89666-0KW11 · 89666-0KW12 · 89666-0KX90 · 89666-0KZ90 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K070 · 89667-0K090 · 89667-0K100 · 89667-0K220 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K090 · 89668-0K100 · 89668-0K110 · 89668-0K240 |
