Toyota HILUX 变速器油冷却器和配管(ATM) — Figure 3514

Toyota HILUX EPC diagram 3514, 变速器油冷却器和配管(ATM), with 1 images and 10 PNC and OE references.

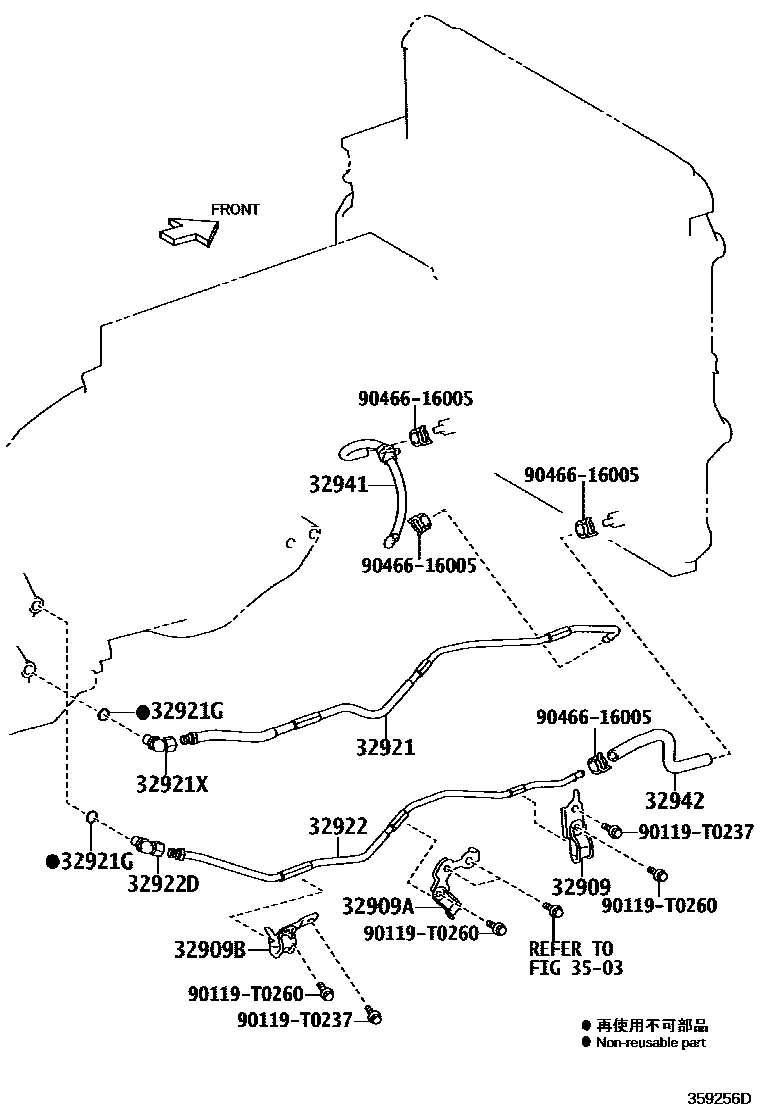

Toyota HILUX 变速器油冷却器和配管(ATM) EPC diagram — 359256D
变速器油冷却器和配管(ATM) — 359256D (201506 – 999999)

PNC and OE references

PNCPart nameOE numbers
32909SS-ENS. COLLIER, TUYAU REFROID HUILE TRANSMIS, NO.132909-KK030
32909ASS-ENS. COLLIER, TUYAU REFROID HUILE TRANSMIS, NO.232909-KK020
32909BSS-ENS. COLLIER, TUYAU REFROID HUILE TRANSMIS, NO.332909-KK010
32921No. 1 transmission oil cooler oil inlet pipe32921-0K090
32921GO-ring (for transmission oil cooler pipe joint)90301-11030 · 90301-T0069
32921XRACCORD OU COUDE, ENTREE REFROIDISSEUR HUILE90407-16009
32922No. 1 transmission oil cooler oil outlet pipe32922-0K090
32922DRACCORD OU COUDE, SORTIE REFROIDISSEUR HUILE90407-16009
32941No. 1 transmission oil cooler oil inlet hose32941-0K010
32942No. 1 transmission oil cooler oil outlet hose32942-0K010
