Toyota HILUX 真空泵 — Figure 1905

Toyota HILUX EPC diagram 1905, 真空泵, with 1 images and 8 PNC and OE references.

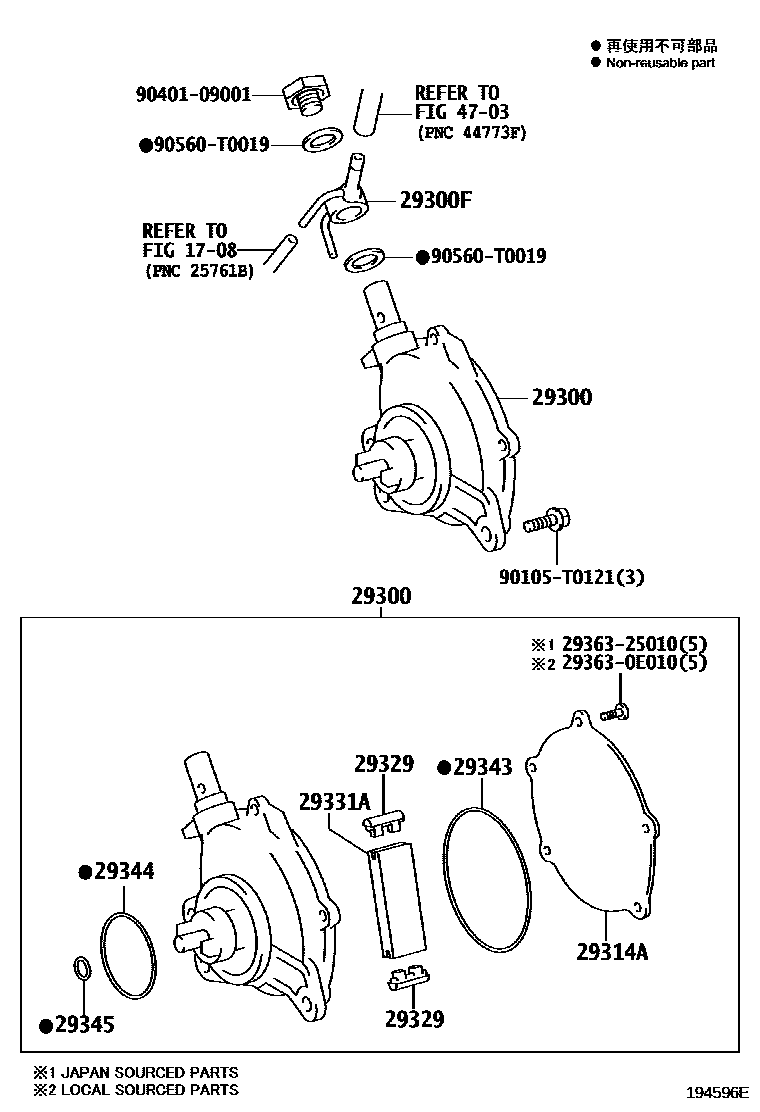

Toyota HILUX 真空泵 EPC diagram — 194596E
真空泵 — 194596E (201506 – 999999)

PNC and OE references

PNCPart nameOE numbers
29300Vacuum pump assembly29300-0E010 · 29300-0E011 · 29300-11020 · 29300-11021
29300FConnector90405-09194 · 90405-T0001
29314Aend cap29314-0E010 · 29314-11020
29329Vane vacuum pump cover29329-0E010 · 29329-37010
29331Avacuum pump blades29331-0E010 · 29331-11020
29343JOINT TORIQUE, POMPE A VIDE, NO.129343-0E010 · 29343-11020
29344JOINT TORIQUE, POMPE A VIDE, NO.229344-0E010 · 29344-22011
29345JOINT TORIQUE, POMPE A VIDE, NO.329345-0E010 · 29345-22011
