Toyota HILUX Exhaust Pipe — Figure 1702

Toyota HILUX EPC diagram 1702, Exhaust Pipe, with 2 images and 8 PNC and OE references.

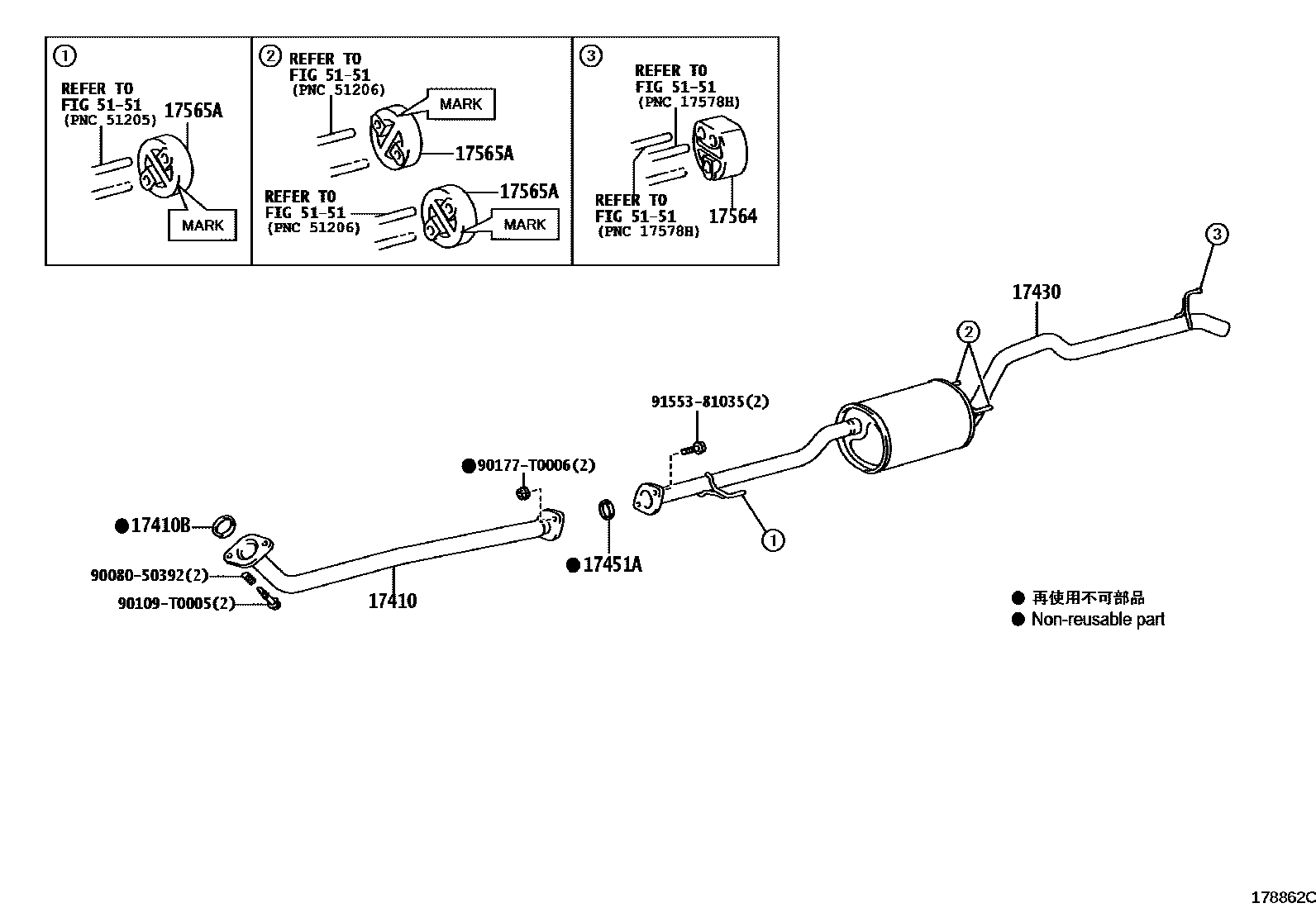

Toyota HILUX Exhaust Pipe EPC diagram — 178862C
Exhaust Pipe — 178862C (201506 – 999999)

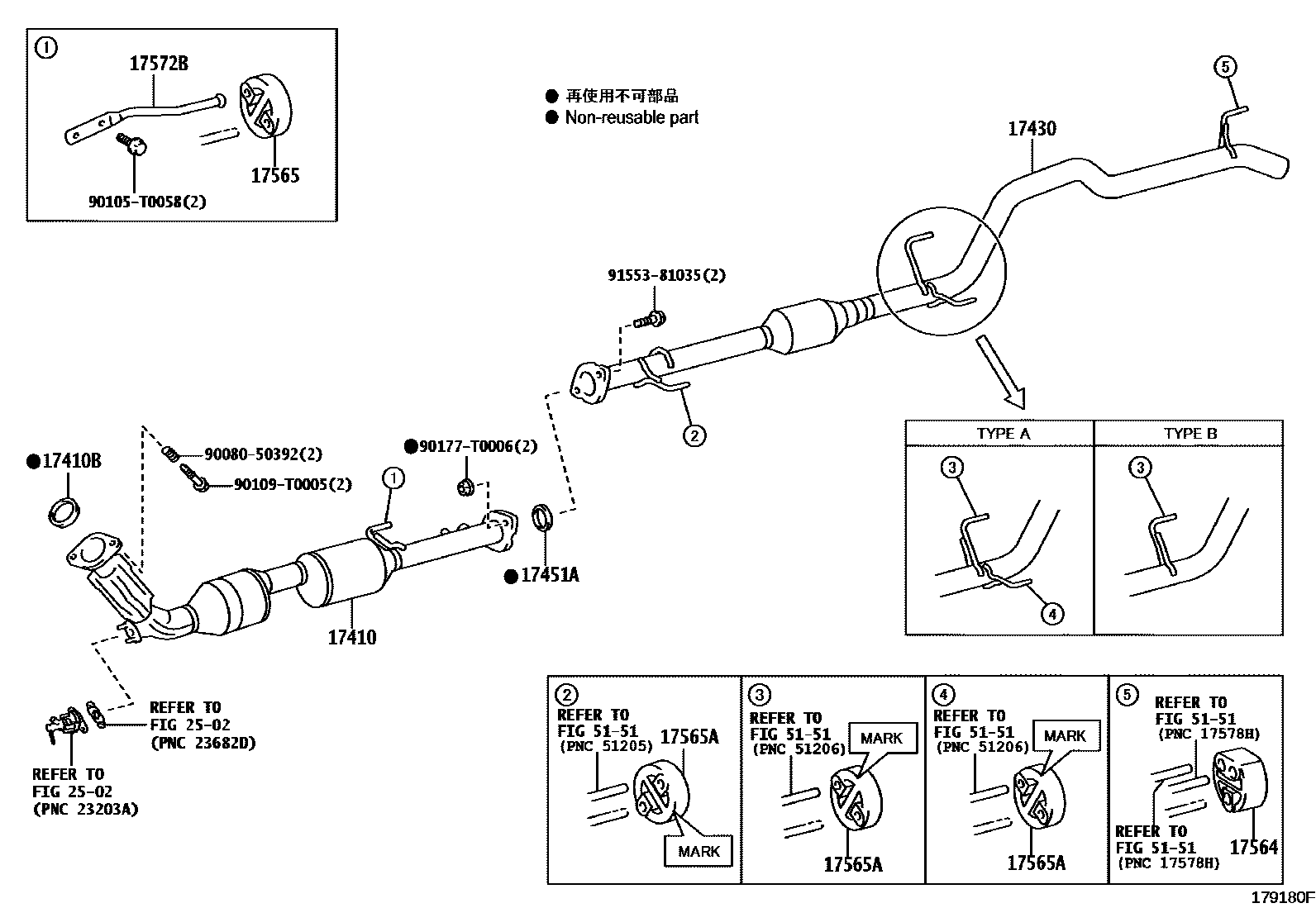

Toyota HILUX Exhaust Pipe EPC diagram — 179180F
Exhaust Pipe — 179180F (201604 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17401-0L190 · 17401-0L200 · 17401-0L201 · 17401-0L210 · 17401-0L211 · 17410-0E040 · 17410-0E050
17410BExhaust pipe gasket17451-0L050
17430Exhaust tailpipe assembly17430-0E040 · 17430-0L060 · 17430-0L100 · 17430-0L101 · 17430-0L130 · 17430-0L131
17451ANo. 2 exhaust pipe gasket90917-06076 · 90917-T6002
17564No. 4 exhaust pipe lifting lug17565-0L100 · 17565-0L120
17565No. 5 exhaust pipe lifting lug17565-0P240
17565ANo. 4 exhaust pipe lifting lug17565-0L070 · 17565-0L080 · 17565-0L090 · 17565-0P240
17572BNo. 2 exhaust pipe bracket17572-0L040
