Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 14 images and 31 PNC and OE references.

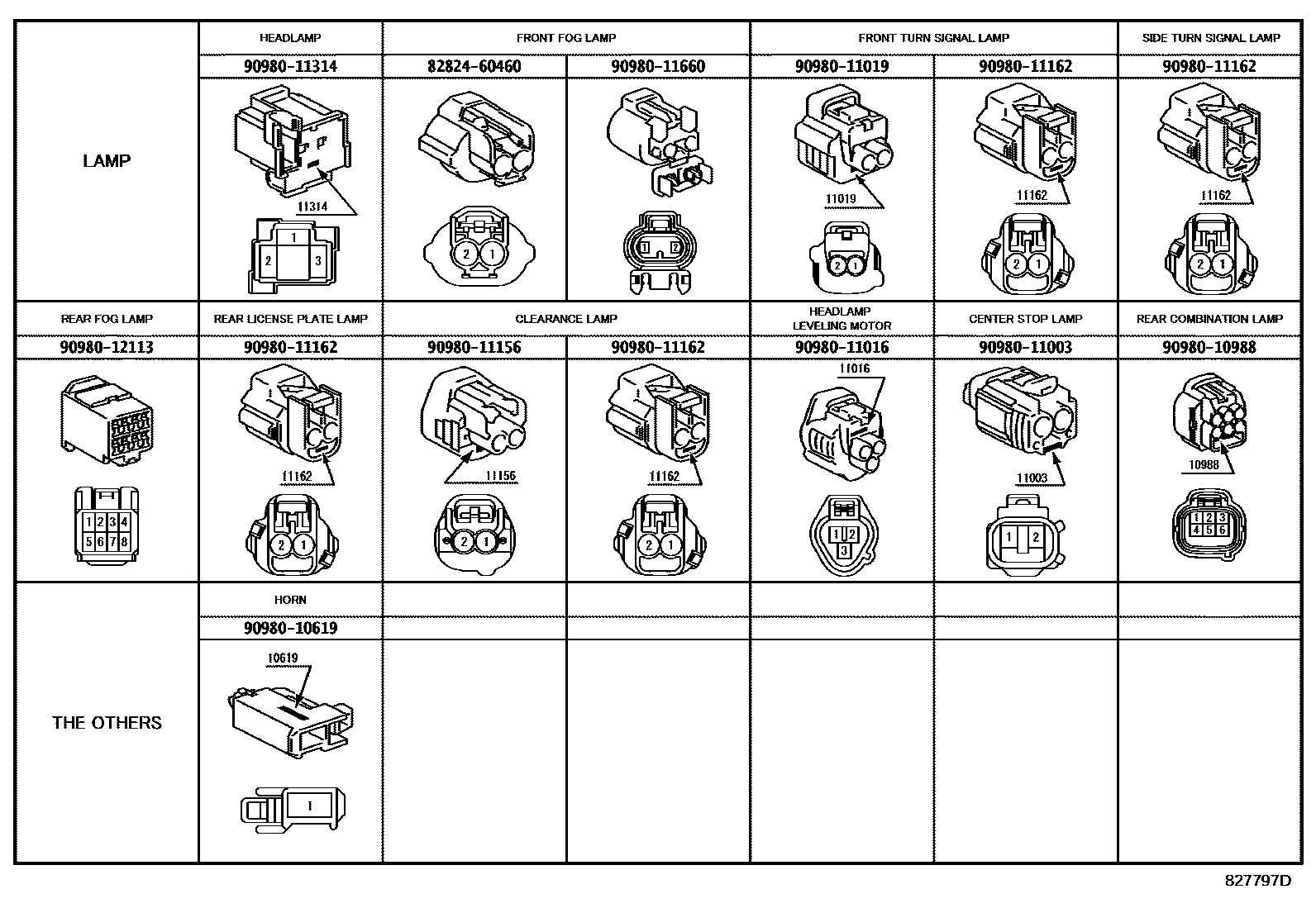

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

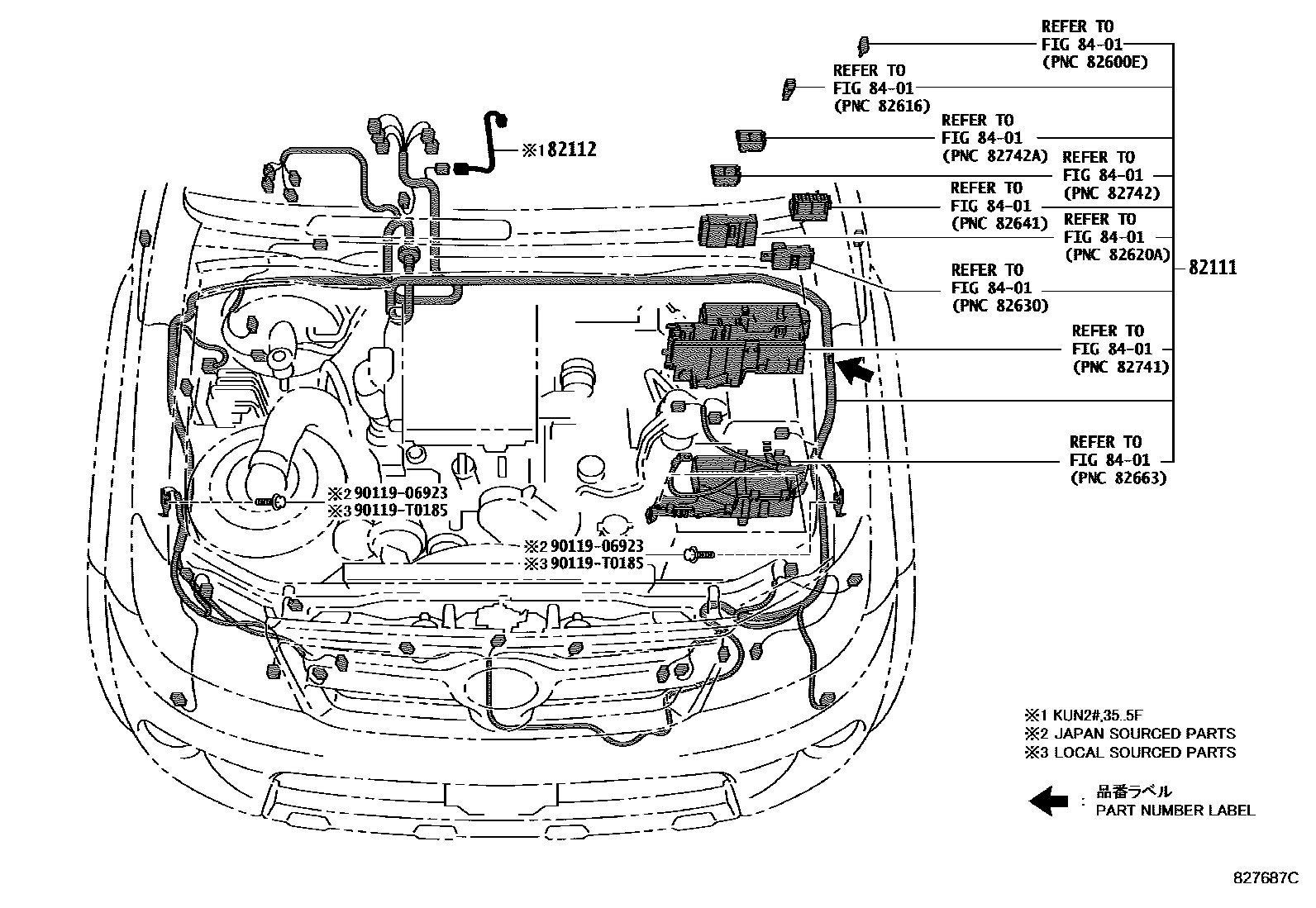

| 82111 | Engine room main wiring harness | 82111-0KB00 · 82111-0KB01 · 82111-0KB02 · 82111-0KB03 · 82111-0KB20 · 82111-0KB21 · 82111-0KB22 · 82111-0KB23 · 82111-0KM10 · 82111-0KM11 · 82111-0KM12 · 82111-0KM13 · 82111-0KM20 · 82111-0KM21 · 82111-0KM22 · 82111-0KM23 · 82111-0KM30 · 82111-0KM31 · 82111-0KM32 · 82111-0KM33 · 82111-0KM40 · 82111-0KM41 · 82111-0KM42 · 82111-0KM43 · 82115-0K510 · 82115-0K511 · 82115-0K512 · 82115-0K513 · 82115-0K530 · 82115-0K531 · 82115-0K532 · 82115-0K533 · 82115-0K720 · 82115-0K721 · 82115-0K722 · 82115-0K723 · 82115-0K724 · 82115-0K730 · 82115-0K731 · 82115-0K732 · 82115-0K733 · 82115-0K740 · 82115-0K741 · 82115-0K742 · 82115-0K743 · 82115-0K750 · 82115-0K751 · 82115-0K752 · 82115-0K753 · 82115-0K760 · 82115-0K761 · 82115-0K762 · 82115-0K763 · 82115-0K770 · 82115-0K771 · 82115-0K772 · 82115-0K773 · 82115-0K780 · 82115-0K781 · 82115-0K782 · 82115-0K783 · 82115-0K784 · 82115-0K790 · 82115-0K791 · 82115-0K800 · 82115-0K801 · 82115-0K802 · 82115-0K803 · 82115-0K810 · 82115-0K811 · 82115-0K812 · 82115-0K813 · 82115-0K820 · 82115-0K821 · 82115-0K822 · 82115-0K823 · 82115-0K824 · 82115-0K830 · 82115-0K831 · 82115-0K832 · 82115-0K833 · 82115-0K834 · 82115-0K840 · 82115-0K843 · 82115-0K850 · 82115-0K851 · 82115-0K852 · 82115-0K853 · 82115-0K860 · 82115-0K861 · 82115-0K862 · 82115-0K863 · 82115-0K870 · 82115-0K871 · 82115-0K872 · 82115-0K880 · 82115-0K881 · 82115-0K882 · 82115-0K890 · 82115-0K891 · 82115-0K892 · 82115-0K893 · 82115-0KA10 · 82115-0KA11 · 82115-0KA12 · 82115-0KA13 · 82115-0KA20 · 82115-0KA21 · 82115-0KA22 · 82115-0KA23 · 82115-0KB00 · 82115-0KB01 · 82115-0KB02 · 82115-0KB03 |
| 82112 | Engine room wiring harness No. 2 | 82112-0K010 |

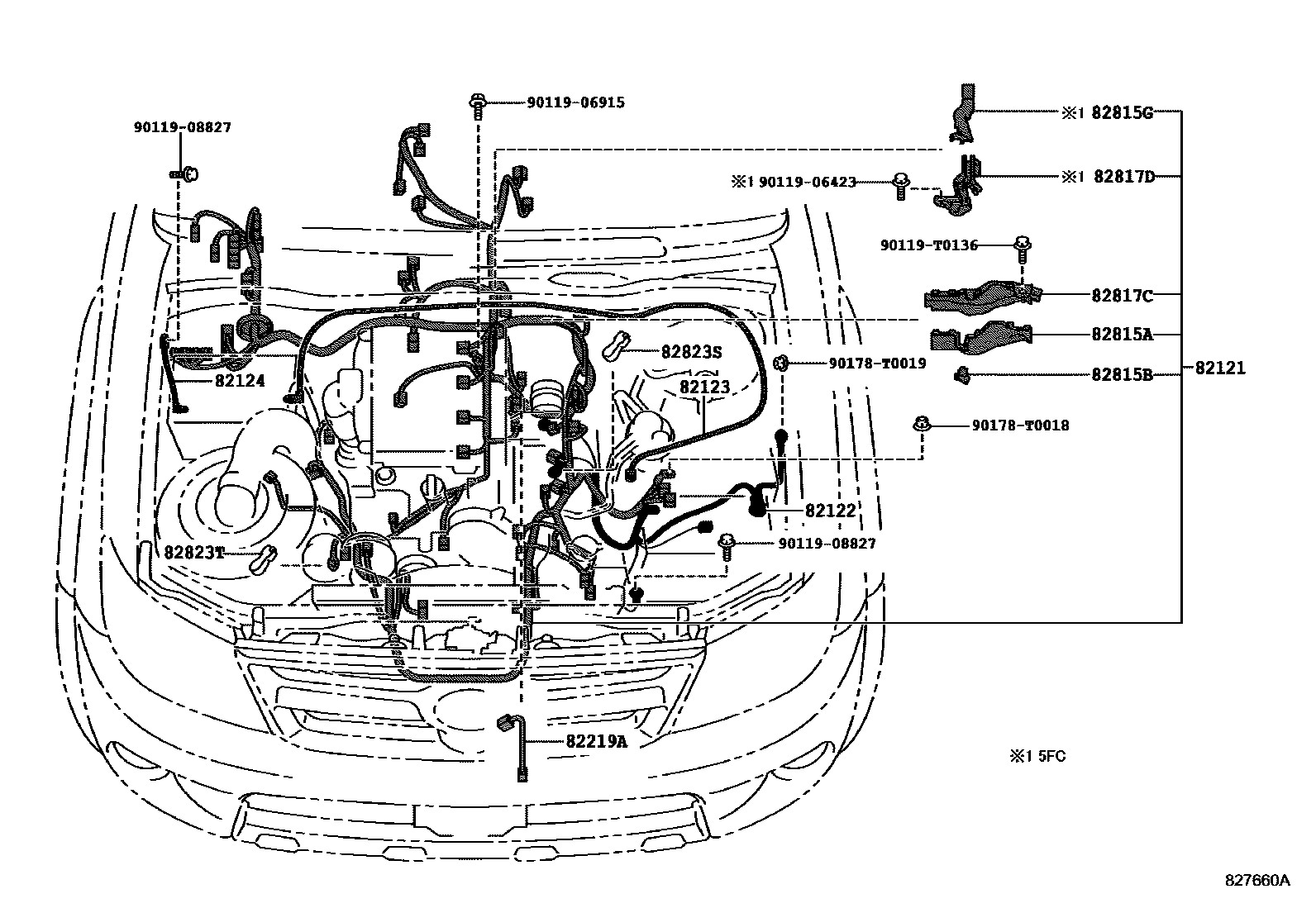

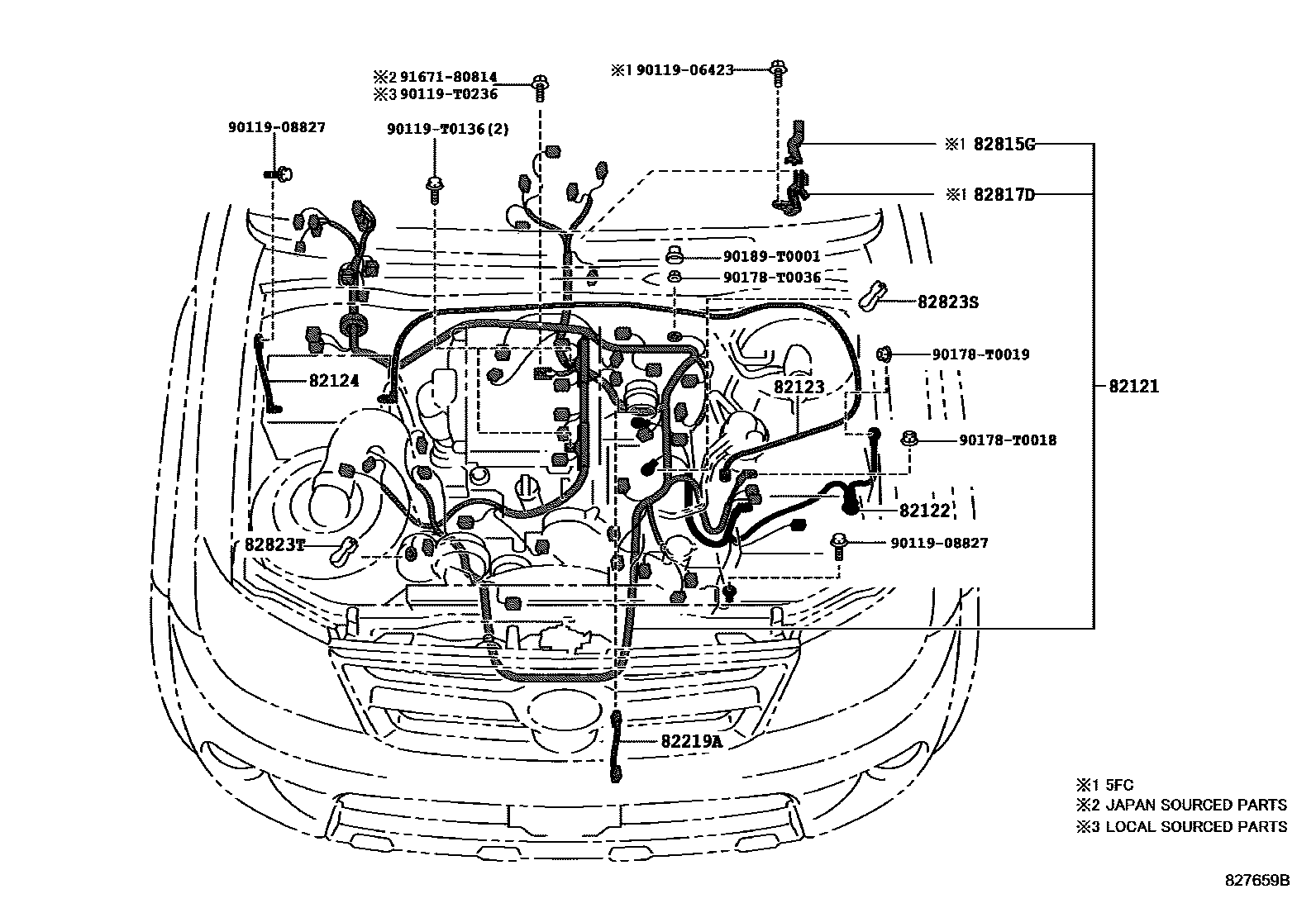

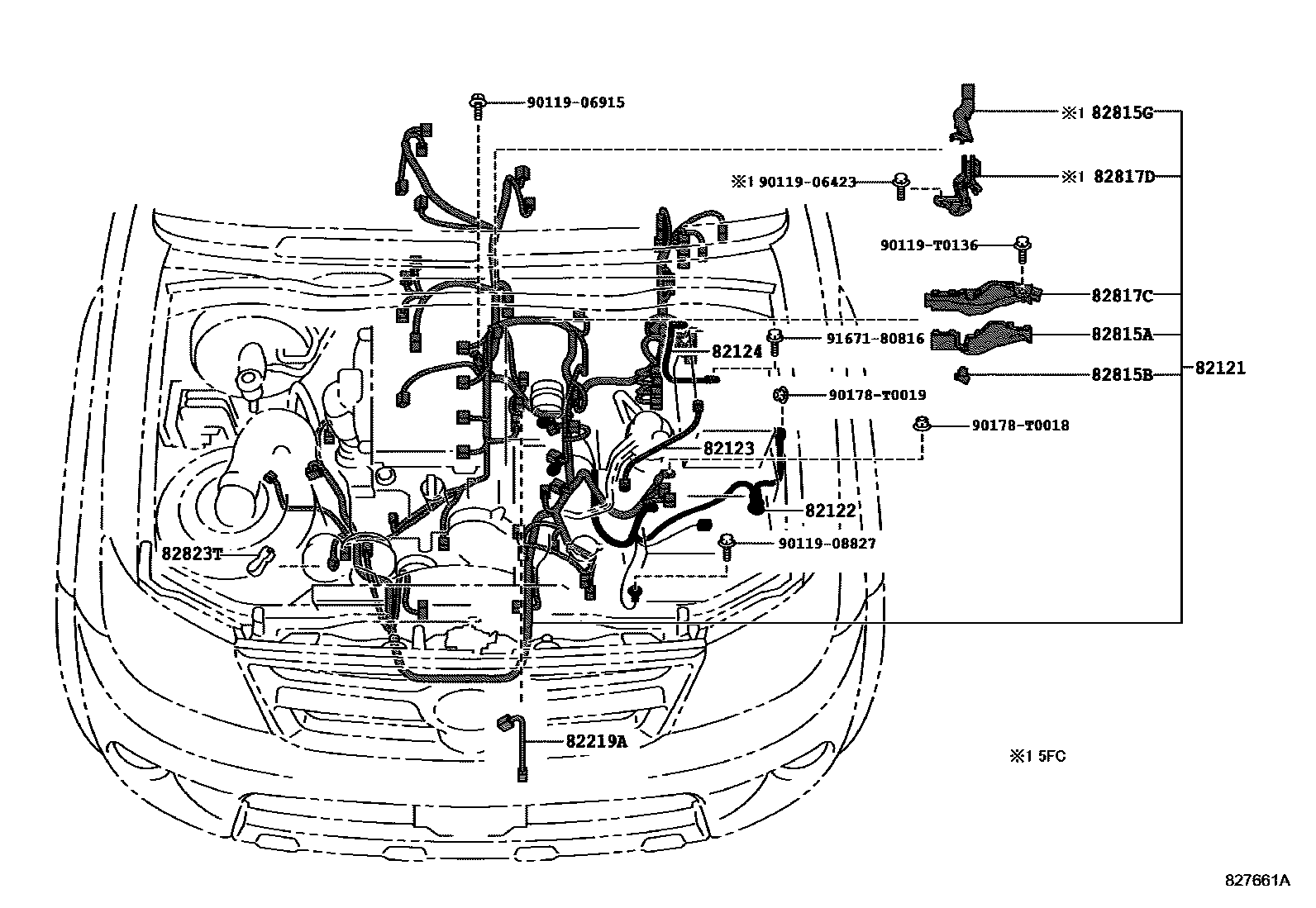

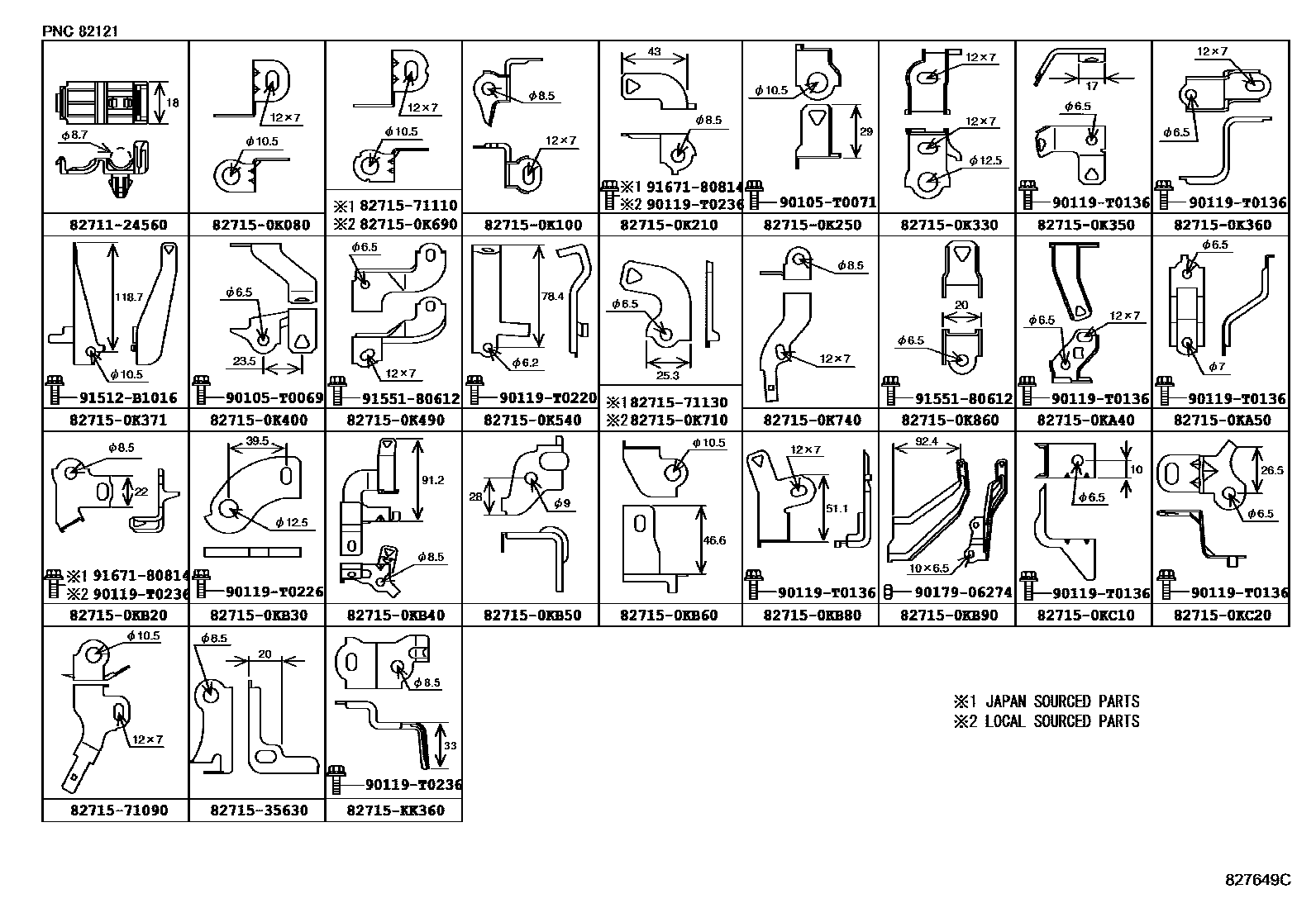

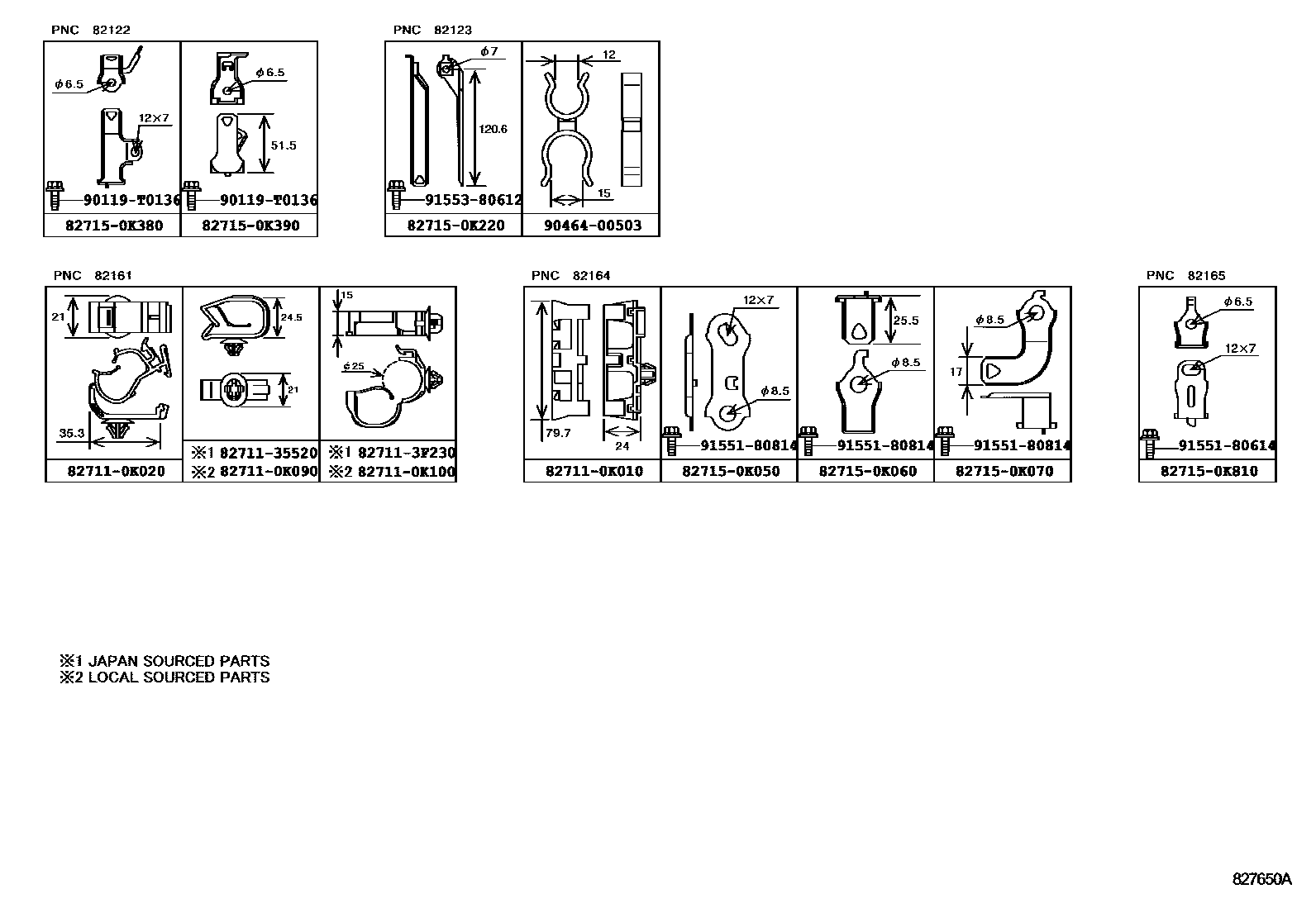

| 82121 | Engine wiring harness | 82139-0K690 · 82139-0K691 · 82139-0K692 · 82139-0K693 · 82139-0K860 · 82139-0K861 · 82139-0K862 · 82139-0K863 · 82139-0K870 · 82139-0K871 · 82139-0K872 · 82139-0K873 · 82139-0K890 · 82139-0K891 · 82139-0K892 · 82139-0K893 · 82139-0KB10 · 82139-0KB11 · 82139-0KB12 · 82139-0KB13 · 82139-0KB20 · 82139-0KB21 · 82139-0KB22 · 82139-0KB23 · 82139-0KB60 · 82139-0KB61 · 82139-0KB62 · 82139-0KB63 · 82139-0KB64 · 82139-0KB70 · 82139-0KB71 · 82139-0KB72 · 82139-0KB73 · 82139-0KC00 · 82139-0KC01 · 82139-0KC02 · 82139-0KC03 · 82139-0KC10 · 82139-0KC11 · 82139-0KC12 · 82139-0KC13 · 82139-0KT40 · 82139-0KU70 |
| 82122 | Engine No. 2 wiring harness | 82122-0K040 · 82122-0K070 · 82122-0K080 |
| 82123 | Engine No. 3 wiring harness | 82123-0K010 · 82123-0K021 · 82123-0K030 |
| 82124 | Engine No. 4 wiring harness | 82124-0K010 · 82124-0K021 |

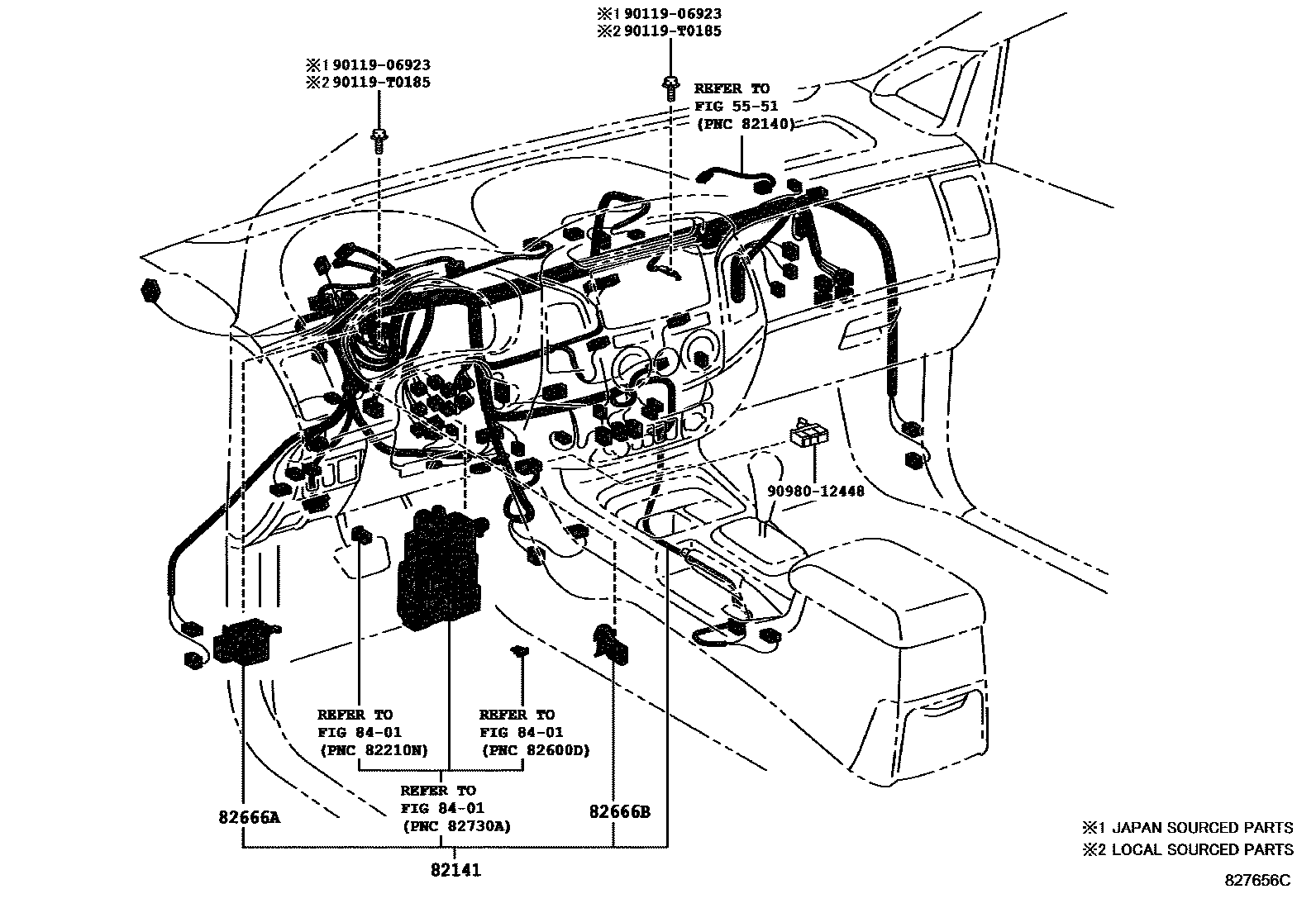

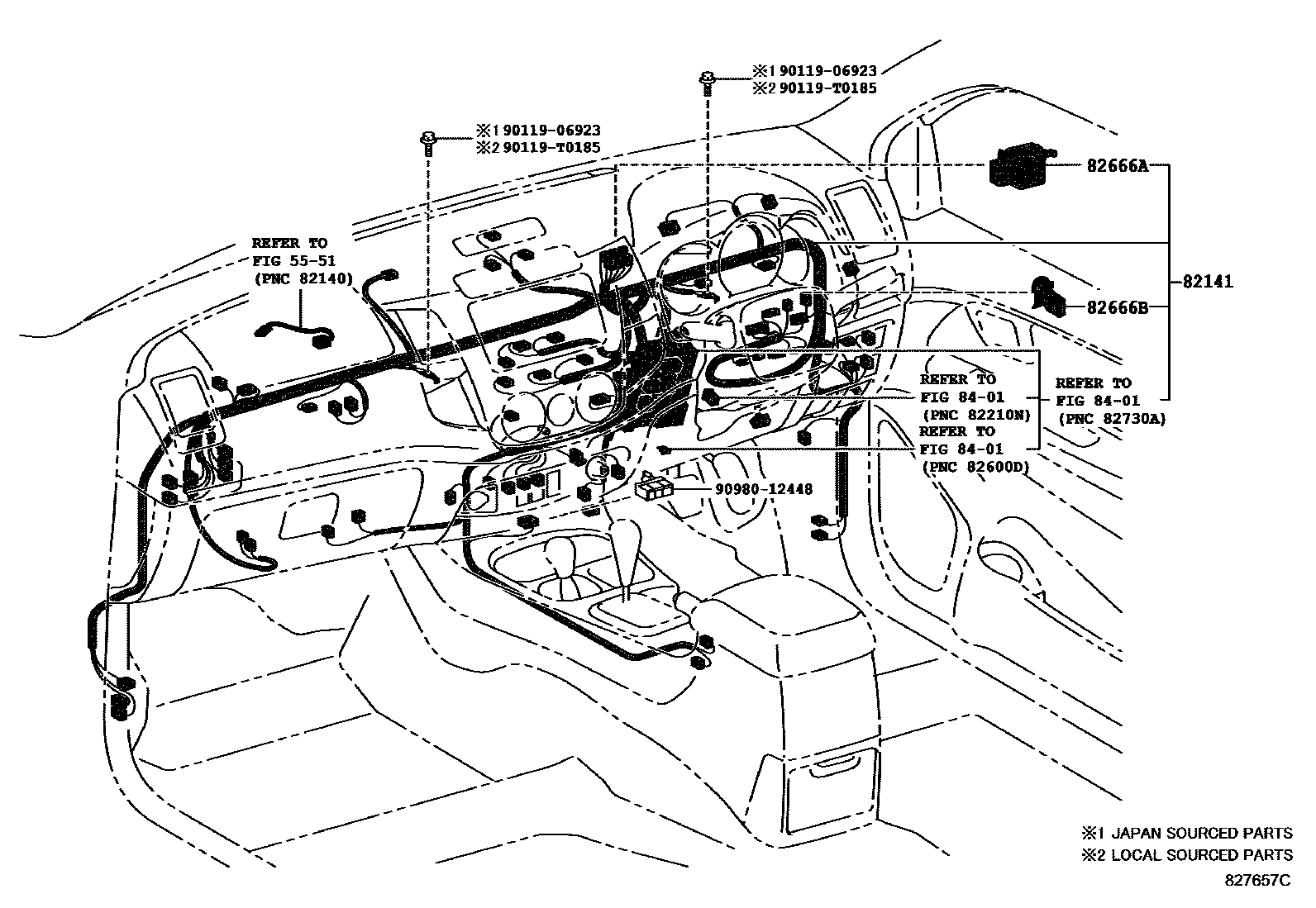

| 82141 | Dashboard wiring harness | 82118-0K040 · 82118-0K041 · 82118-0K042 · 82118-0K043 · 82118-0K140 · 82118-0K141 · 82118-0K200 · 82118-0K201 · 82118-0K202 · 82118-0K203 · 82118-0K210 · 82118-0K211 · 82118-0K212 · 82118-0K230 · 82118-0K231 · 82118-0K232 · 82118-0K233 · 82118-0K390 · 82118-0K391 · 82118-0K392 · 82118-0K630 · 82118-0K631 · 82118-0K632 · 82118-0K633 · 82118-0K670 · 82118-0K671 · 82118-0K672 · 82118-0K673 · 82118-0K710 · 82118-0K711 · 82118-0K712 · 82118-0K713 · 82118-0K730 · 82118-0K731 · 82118-0K732 · 82118-0K733 · 82118-0K750 · 82118-0K751 · 82118-0K752 · 82118-0K753 · 82118-0K770 · 82118-0K771 · 82118-0K772 · 82118-0K790 · 82118-0K791 · 82118-0K792 · 82118-0K810 · 82118-0K811 · 82118-0K812 · 82118-0K813 · 82118-0K820 · 82118-0K821 · 82118-0K822 · 82118-0K823 · 82118-0K830 · 82118-0K831 · 82118-0K832 · 82118-0K833 · 82118-0K840 · 82118-0K841 · 82118-0K842 · 82118-0K843 · 82118-0K850 · 82118-0K851 · 82118-0K852 · 82118-0K853 · 82118-0KA10 · 82118-0KA11 · 82118-0KA12 · 82118-0KA30 · 82118-0KA31 · 82118-0KA32 · 82118-0KA33 · 82118-0KA70 · 82118-0KA71 · 82118-0KA72 · 82118-0KA90 · 82118-0KA91 · 82118-0KA92 · 82118-0KA93 · 82118-0KB10 · 82118-0KB11 · 82118-0KB12 · 82118-0KB30 · 82118-0KB31 · 82118-0KB32 · 82118-0KB33 · 82138-0KD00 · 82138-0KD10 · 82138-0KD11 · 82138-0KD12 · 82138-0KD20 · 82138-0KD21 · 82138-0KD30 · 82138-0KD31 · 82138-0KD40 · 82138-0KD41 · 82138-0KD42 · 82138-0KD50 · 82138-0KD51 · 82138-0KD52 · 82138-0KD80 · 82138-0KD81 · 82138-0KD82 · 82138-0KD90 · 82138-0KD91 · 82138-0KD92 · 82138-0KE00 · 82138-0KE01 · 82138-0KE02 · 82138-0KE10 · 82138-0KE11 · 82138-0KE12 · 82138-0KG00 · 82138-0KG01 · 82138-0KG02 · 82138-0KG10 · 82138-0KG30 · 82138-0KG31 · 82138-0KG32 · 82138-0KG60 · 82138-0KG61 · 82138-0KK60 · 82138-0KK61 · 82138-0KK70 · 82138-0KK71 · 82138-0KK80 · 82138-0KK81 · 82138-0KK90 · 82138-0KK91 · 82138-0KQ40 · 82146-0KC70 · 82146-0KC71 · 82146-0KC72 · 82146-0KC73 · 82146-0KC90 · 82146-0KC91 · 82146-0KC92 · 82146-0KC93 · 82146-0KD10 · 82146-0KD11 · 82146-0KD12 · 82146-0KD13 · 82146-0KD30 · 82146-0KD31 · 82146-0KD32 · 82146-0KD33 · 82146-0KD50 · 82146-0KD51 · 82146-0KD52 · 82146-0KD53 · 82146-0KD70 · 82146-0KD71 · 82146-0KD72 · 82146-0KD73 · 82146-0KE90 · 82146-0KE91 · 82146-0KE92 · 82146-0KF00 · 82146-0KF01 · 82146-0KF02 · 82146-0KF03 · 82146-0KF10 · 82146-0KF11 · 82146-0KF12 · 82146-0KF13 · 82146-0KK70 · 82146-0KK71 · 82146-0KK72 · 82146-0KK90 · 82146-0KK91 · 82146-0KK92 · 82146-0KK93 · 82146-0KL50 · 82146-0KL51 · 82146-0KL70 · 82146-0KL71 · 82146-0KL90 · 82146-0KL91 · 82146-0KL92 · 82146-0KM10 · 82146-0KM11 · 82146-0KM12 · 82146-0KM13 · 82146-0KM30 · 82146-0KM31 · 82146-0KM32 · 82146-0KM50 · 82146-0KM51 · 82146-0KM52 · 82146-0KM53 · 82146-0KM70 · 82146-0KM71 · 82146-0KW70 · 82146-0KW71 · 82146-0KW72 · 82146-0KW73 · 82146-0KX70 · 82146-0KX71 · 82146-0KX72 · 82146-0KX80 · 82146-0KX81 · 82146-0KX82 · 82146-0KX83 · 82146-0KX90 · 82146-0KX91 · 82146-0KX92 · 82146-0KX93 · 82146-0KY10 · 82146-0KY11 · 82146-0KY12 · 82146-0KY20 · 82146-0KY21 · 82146-0KY30 · 82146-0KY31 · 82146-0KY32 · 82146-0KY33 |

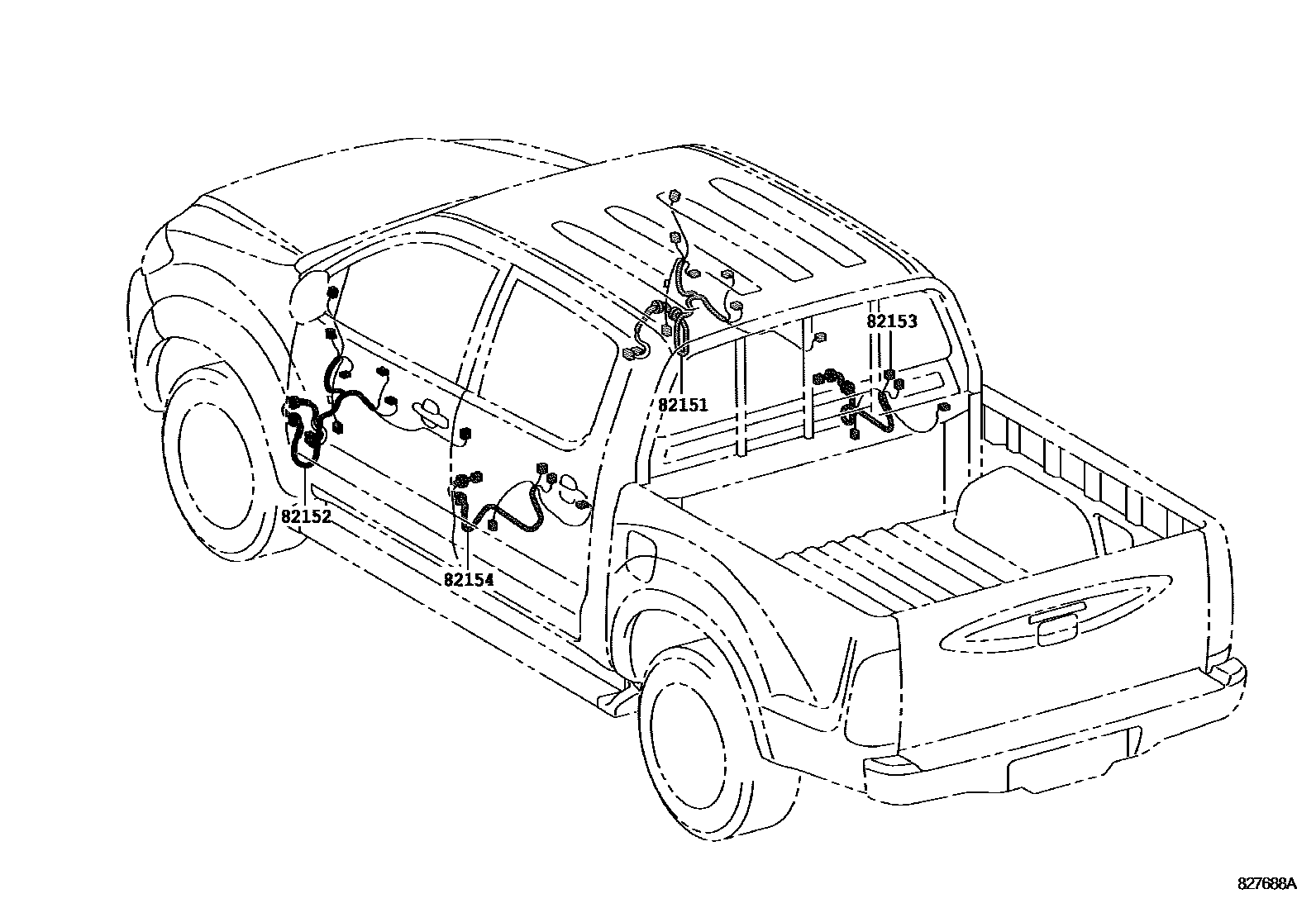

| 82151 | Right front door wiring harness | 82151-0KB30 · 82151-0KB40 · 82151-0KB70 · 82151-0KB80 · 82151-0KC40 · 82151-0KC50 · 82151-0KC70 · 82151-0KC71 · 82151-0KD20 · 82151-0KE00 · 82151-0KE10 |
| 82152 | Left front door wiring harness | 82152-0K570 · 82152-0K580 · 82152-0K610 · 82152-0K620 · 82152-0K650 · 82152-0K651 · 82152-0K700 · 82152-0K710 · 82152-0K720 · 82152-0K730 · 82152-0K790 |
| 82153 | Rear door wiring harness No. 1 | 82153-0K140 · 82153-0K150 |
| 82154 | Rear door wiring harness No. 2 | 82153-0K140 · 82153-0K150 |

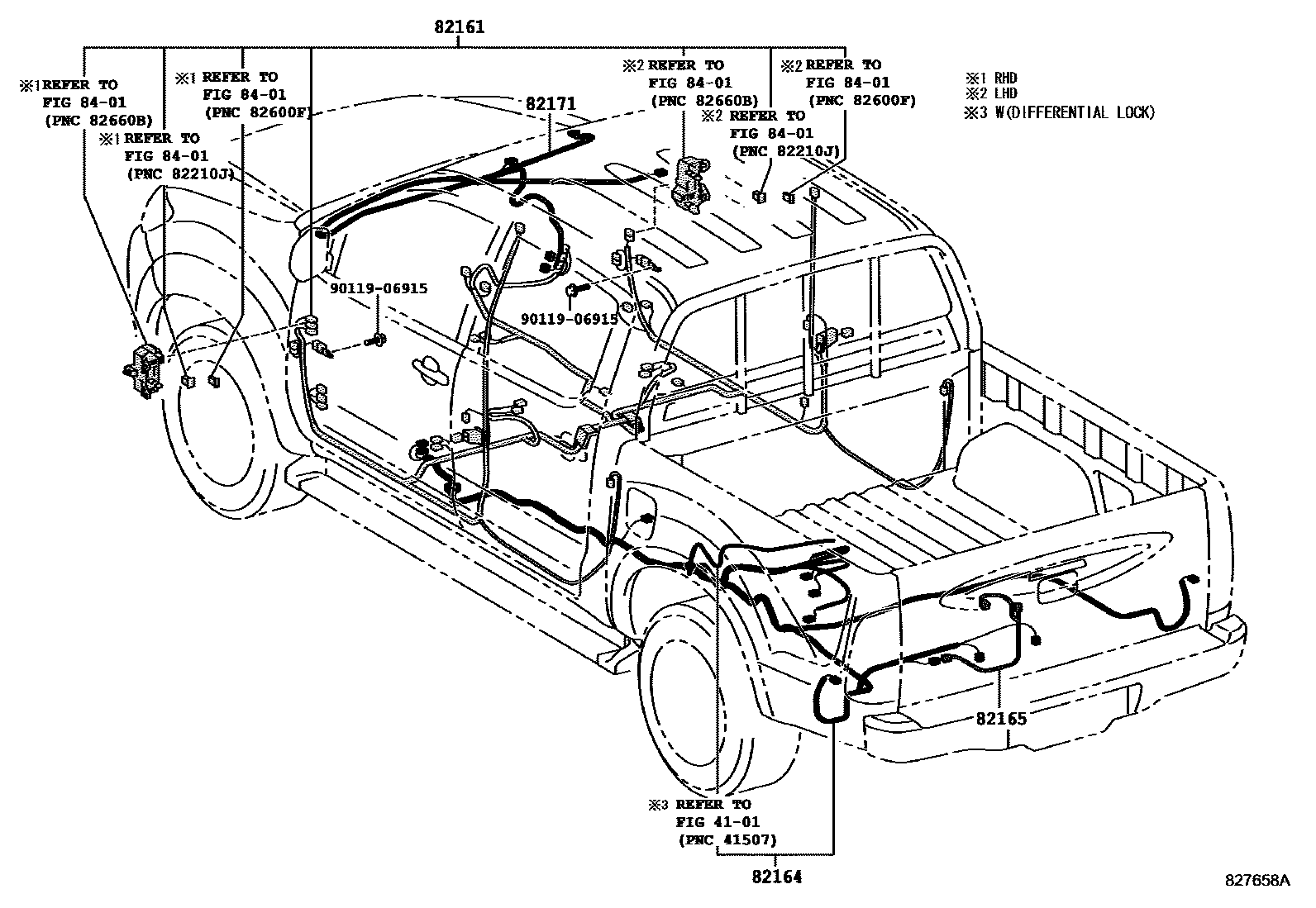

| 82161 | floor wiring harness | 82161-0KA00 · 82161-0KA01 · 82161-0KA02 · 82161-0KD30 · 82161-0KD31 · 82161-0KD32 · 82161-0KD40 · 82161-0KD41 · 82161-0KD42 · 82161-0KD50 · 82161-0KD51 · 82161-0KD52 · 82161-0KD60 · 82161-0KD61 · 82161-0KD62 · 82161-0KD70 · 82161-0KD71 · 82161-0KD72 · 82161-0KD80 · 82161-0KD81 · 82161-0KD82 · 82161-0KD83 · 82161-0KD84 · 82161-0KD90 · 82161-0KD91 · 82161-0KD92 · 82161-0KE30 · 82161-0KE31 · 82161-0KE32 · 82161-0KL20 · 82161-0KL21 · 82161-0KL22 · 82161-0KL23 · 82161-0KL24 · 82161-0KL30 · 82161-0KL31 · 82161-0KL32 · 82161-0KL40 · 82161-0KL41 · 82161-0KL42 · 82161-0KL43 · 82161-0KL50 · 82161-0KL51 · 82161-0KL52 · 82161-0KL53 · 82161-0KL90 · 82161-0KL92 · 82161-0KM20 · 82161-0KM21 · 82161-0KM22 · 82161-0KM23 · 82161-0KM80 · 82161-0KM81 · 82161-0KM82 · 82161-0KM84 · 82161-0KM90 · 82161-0KM91 · 82161-0KM92 · 82161-0KM93 · 82161-0KM94 · 82161-0KN20 · 82161-0KN21 · 82161-0KN22 · 82161-0KN30 · 82161-0KN31 · 82161-0KN32 · 82161-0KN33 · 82161-0KN40 · 82161-0KN41 · 82161-0KN42 · 82161-0KN50 · 82161-0KN51 · 82161-0KN52 · 82161-0KN53 · 82161-0KN90 · 82161-0KN91 · 82161-0KN92 · 82161-0KP10 · 82161-0KP11 · 82161-0KP12 · 82161-0KP13 · 82161-0KR90 · 82161-0KR91 · 82161-0KR92 · 82161-0KR93 · 82161-0KR94 · 82161-0KS00 · 82161-0KS01 · 82161-0KS02 · 82161-0KS03 · 82161-0KU50 · 82161-0KU60 · 82161-0KU70 · 82161-0KV30 · 82161-0KV31 · 82161-0KV40 · 82161-0KX30 |
| 82164 | Frame wiring harness set | 82164-0K390 · 82164-0K440 · 82164-0K450 · 82164-0K460 · 82164-0K470 · 82164-0K490 · 82164-0K580 · 82164-0K590 |
| 82165 | No. 2 frame wiring harness | 82165-0K020 · 82165-0K030 |

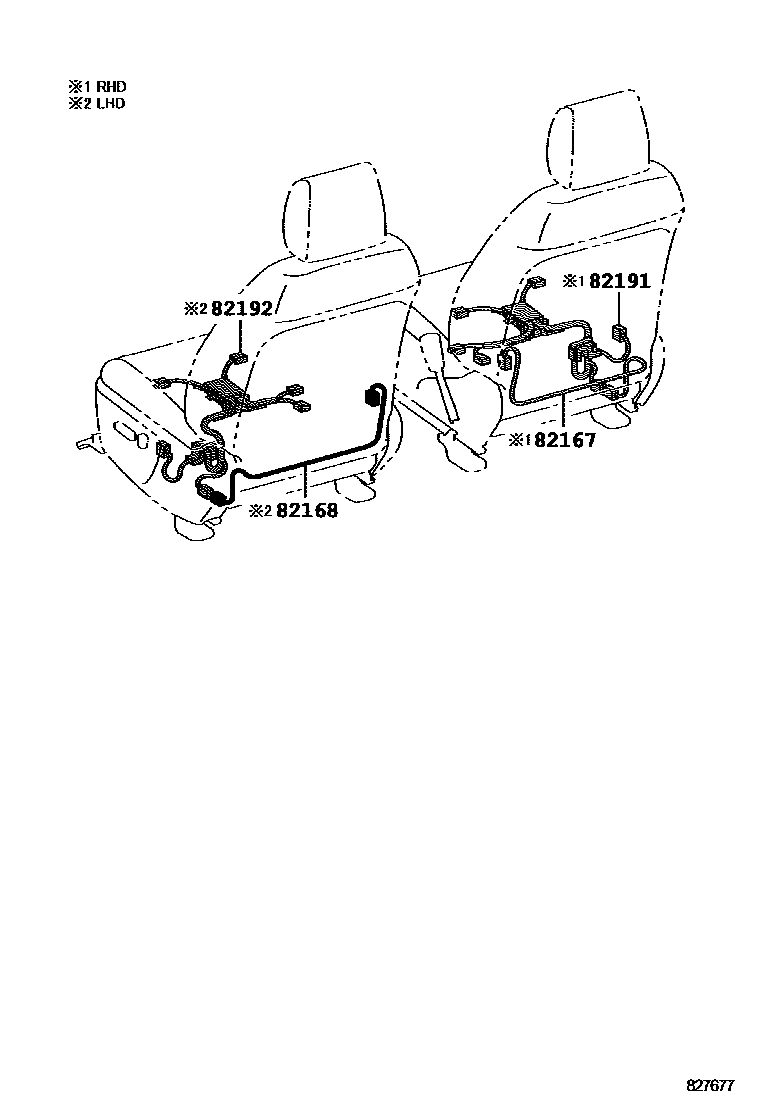

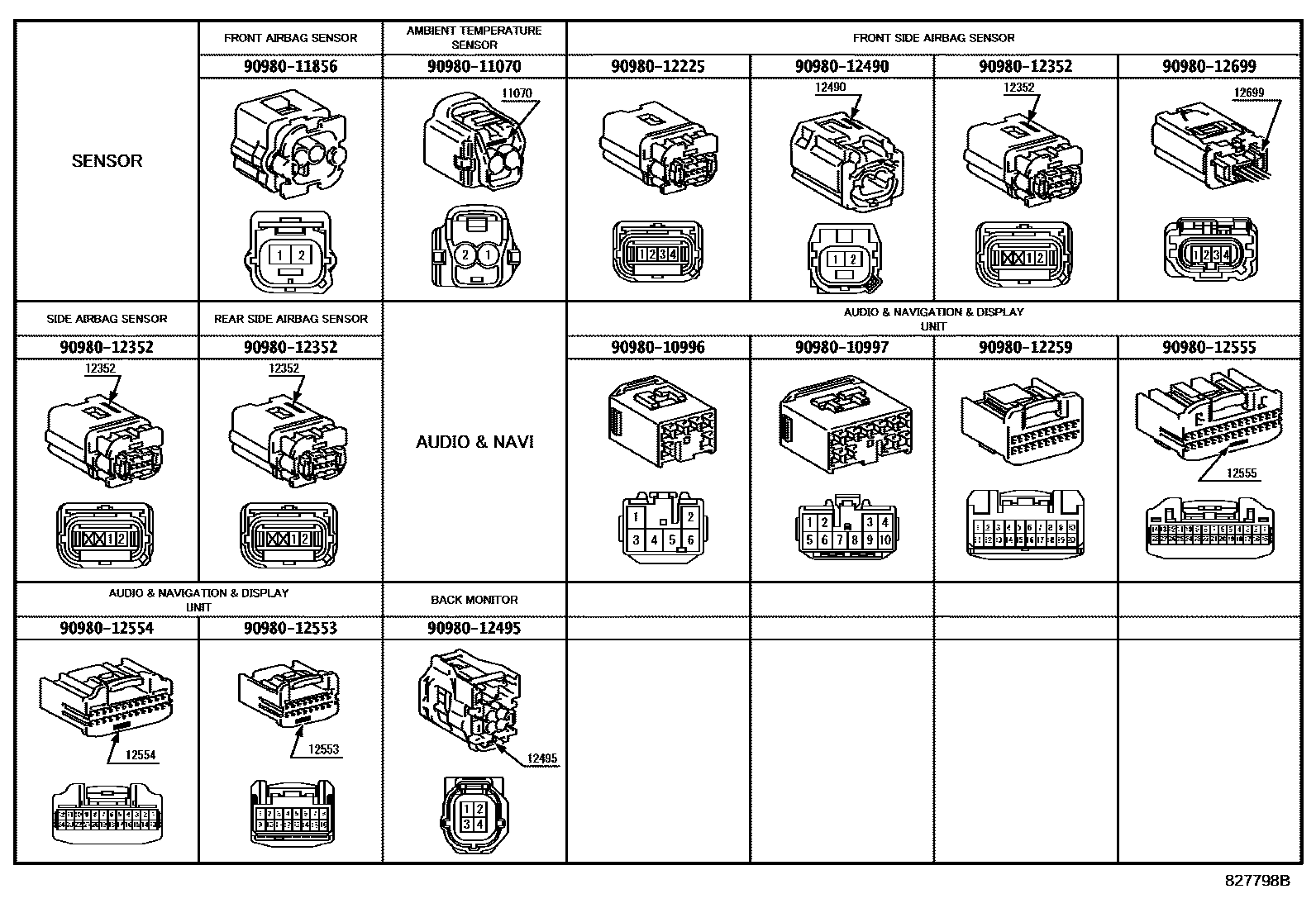

| 82167 | Seat No. 1 wiring harness | 8219A-0K010 |
| 82168 | Seat No. 2 wiring harness | 8219B-0K010 |
| 82171 | Roof No. 1 wiring harness | 82171-0K400 · 82171-0K420 · 82171-0K421 · 82171-0K440 · 82171-0K460 · 82171-0K461 · 82171-0K480 · 82171-0K500 · 82171-0K501 |
| 82191 | Front right seat wiring harness | 82191-0K010 |
| 82192 | Front left seat wiring harness | 82192-0K020 |
| 82219A | sensor harness | 27148-30010 · 27148-30020 · 27148-30040 |

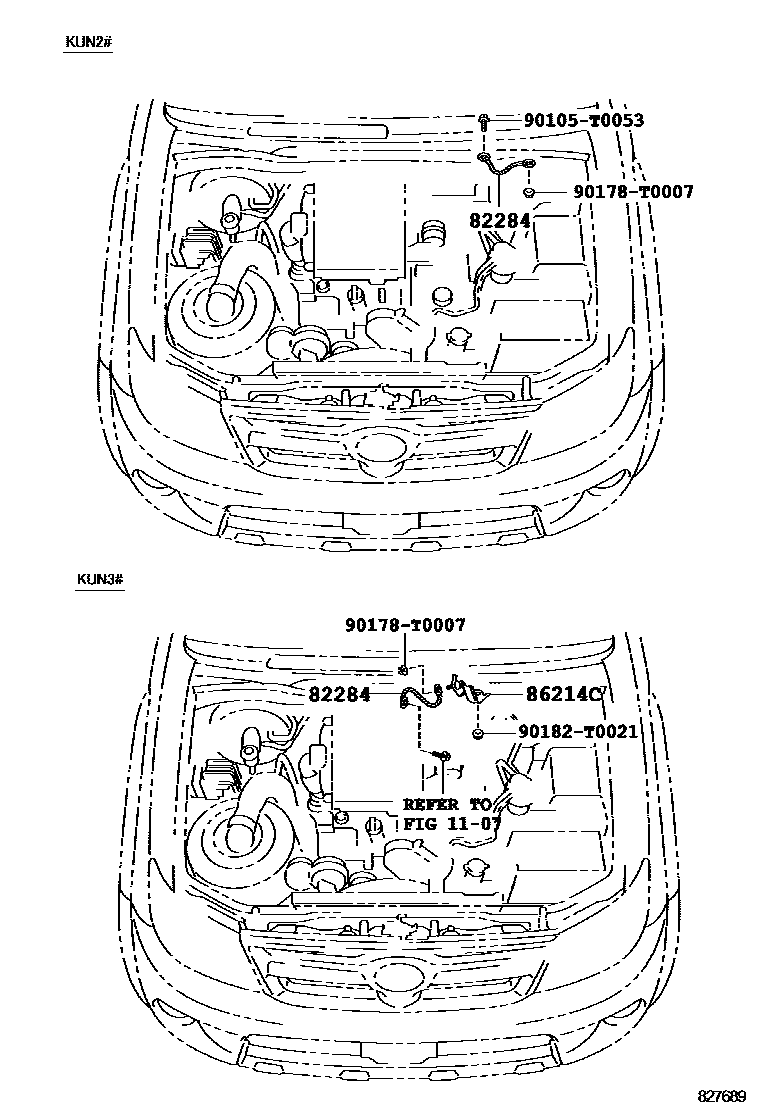

| 82284 | Ground wire | 82284-0K010 · 82284-0K020 |
| 82666A | Connector holder No. 2 | 82666-0K070 |
| 82666B | No. 3 connector holder | 82666-0K110 |
| 82815A | Wiring harness protector cover | 82815-0K090 |
| 82815B | Wiring harness protector cover | 82815-0K110 |
| 82815G | Wiring harness protector cover | 82815-0K100 |
| 82817C | No. 4 wire harness protection device | 82817-0K090 |
| 82817D | No. 5 wire harness protection device | 82817-0K100 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-35050 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 86214C | Radio ground bracket | 86214-0K010 |
