Toyota HILUX Transfer Lever & Shift Fork Shaft — Figure 3611

Toyota HILUX EPC diagram 3611, Transfer Lever & Shift Fork Shaft, with 1 images and 22 PNC and OE references.

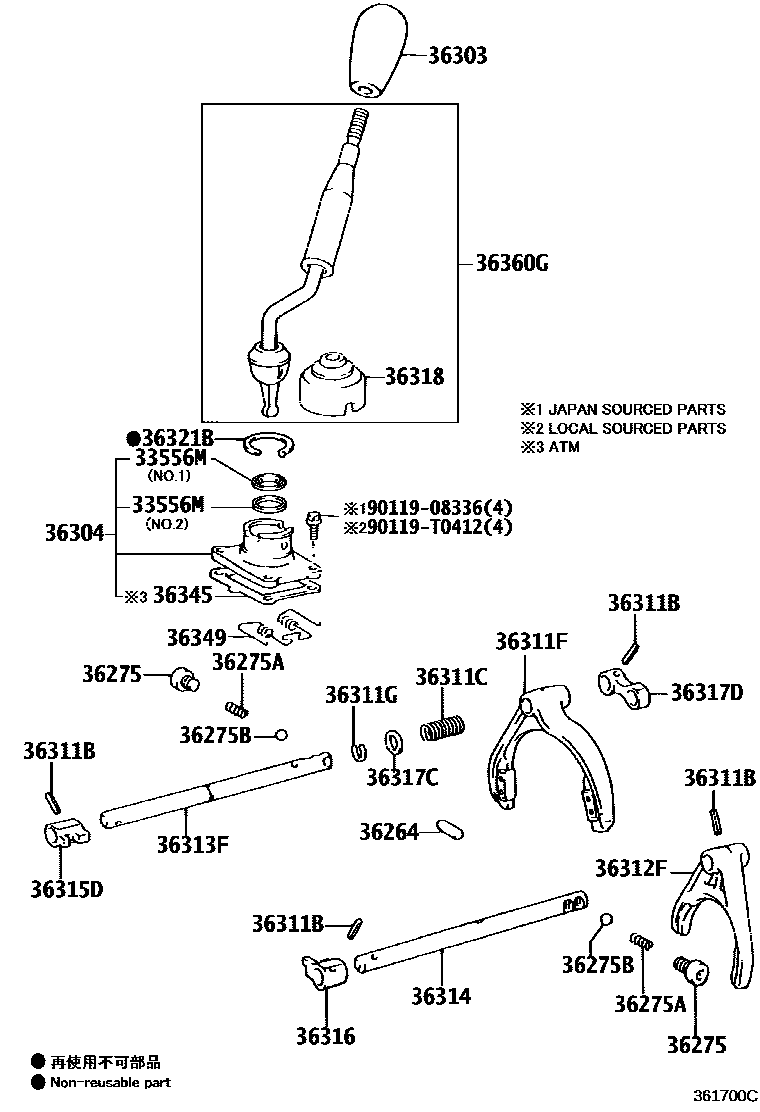

Toyota HILUX Transfer Lever & Shift Fork Shaft EPC diagram — 361700C
Transfer Lever & Shift Fork Shaft — 361700C (201107 – 999999)

PNC and OE references

PNCPart nameOE numbers
33556MTransfer case shift lever ball seat33556-14010 · 33556-14020
36264Shift interlock pin or roller90250-10020 · 90250-T0025
36275Gear shift lock steel ball spring plug90341-12014 · 90341-T0014
36275ACompression spring (for shift lock steel ball)90501-16116 · 90501-T0035
36275BGear shift lock steel ball90360-10003 · 90360-T0008
36304Transfer case shift control lever stopper sub-assembly36304-0K020 · 36304-0K030 · 36304-35051
36311BSlotted spring pin (for transfer case shift fork)90254-05001 · 90254-T0003
36311CCompression spring (for shift fork)90501-20088 · 90501-T0036
36311FNo. 1 transfer case shift fork36311-35030
36311GShaft snap ring (for transfer case shift fork)90520-13002 · 90520-T0237
36312FNo. 2 transfer case shift fork36312-35040
36313FTransfer case front wheel drive shift fork shaft36313-0K010 · 36313-0K020 · 36313-35080 · 36313-71010
36314Transfer case high and low gear shift fork shaft36314-0K010 · 36314-0K020 · 36314-35110 · 36314-71010
36315DNo. 1 transmission guide block of transfer case36315-0K010 · 36315-35010
36316No. 2 transmission guide block of transfer case36316-0K010 · 36316-35020
36317CTransfer case shift shaft limiter36317-35020
36317DTransfer case shift shaft No. 2 stopper36317-0K010 · 36317-35030
36318Transfer case front wheel drive shift dust cover33555-35190
36321BHole snap ring (for transfer case front wheel drive shift lever)90521-49003
36345Transfer case shift lever stopper gasket36345-35040
36349Transfer case selector return spring36349-35020
36360GTransfer case high gear and low gear shift lever assembly36360-71110 · 36360-71120 · 36360-71130 · 36360-71140
