Toyota HILUX 挡风玻璃清洗器 — Figure 8503

Toyota HILUX EPC diagram 8503, 挡风玻璃清洗器, with 2 images and 11 PNC and OE references.

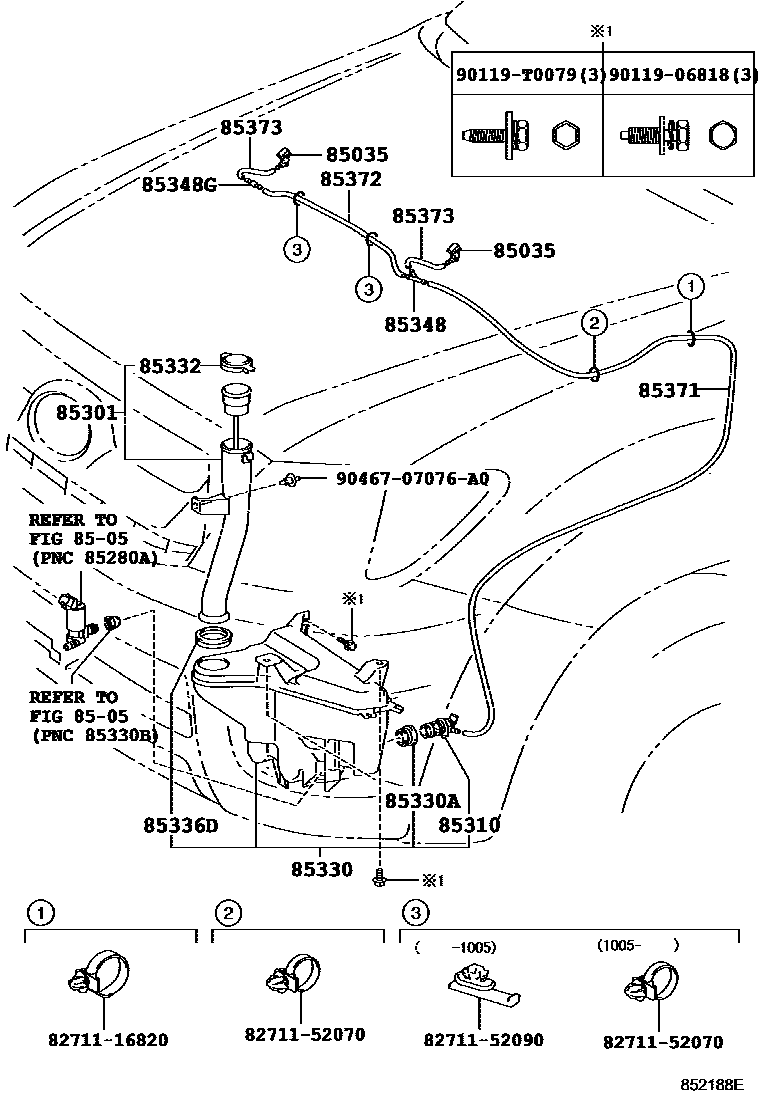

Toyota HILUX 挡风玻璃清洗器 EPC diagram — 852188E
挡风玻璃清洗器 — 852188E (200808 – 999999)

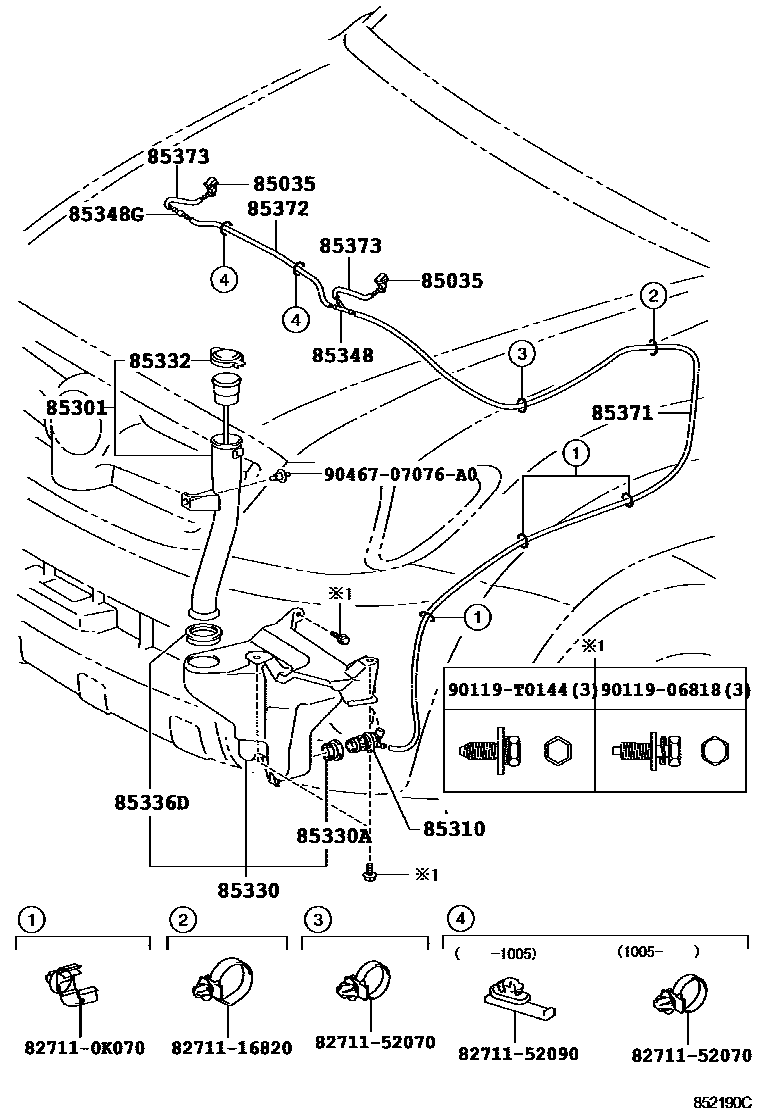

Toyota HILUX 挡风玻璃清洗器 EPC diagram — 852190C
挡风玻璃清洗器 — 852190C (200507 – 999999)

PNC and OE references

PNCPart nameOE numbers
85035Cleaner nozzle sub-assembly85381-0K010
85301Cleaner water inlet sub-assembly85301-0K010
85310Windshield washer motor and pump assembly85330-71010
85330Windshield washer fluid tank assembly85315-0K010 · 85355-71010 · 85355-71011
85330AWindshield washer fluid tank bushing85336-0K020 · 85336-60300
85332Windshield washer fluid tank cap85316-0K010
85336DWindshield washer fluid tank seal85336-0K010 · 85336-42190
85348Windshield washer hose connector No. 185348-12250 · 85378-0K051
85348GWindshield washer hose connector No. 285349-89122 · 85375-02330
85371Windshield washer hose (from motor to connector)90068-33108
85372Windshield washer hose No. 1 (from connector to connector)90068-33106
