Toyota HILUX 超速档和电子控制变速器 — Figure 8410

Toyota HILUX EPC diagram 8410, 超速档和电子控制变速器, with 2 images and 6 PNC and OE references.

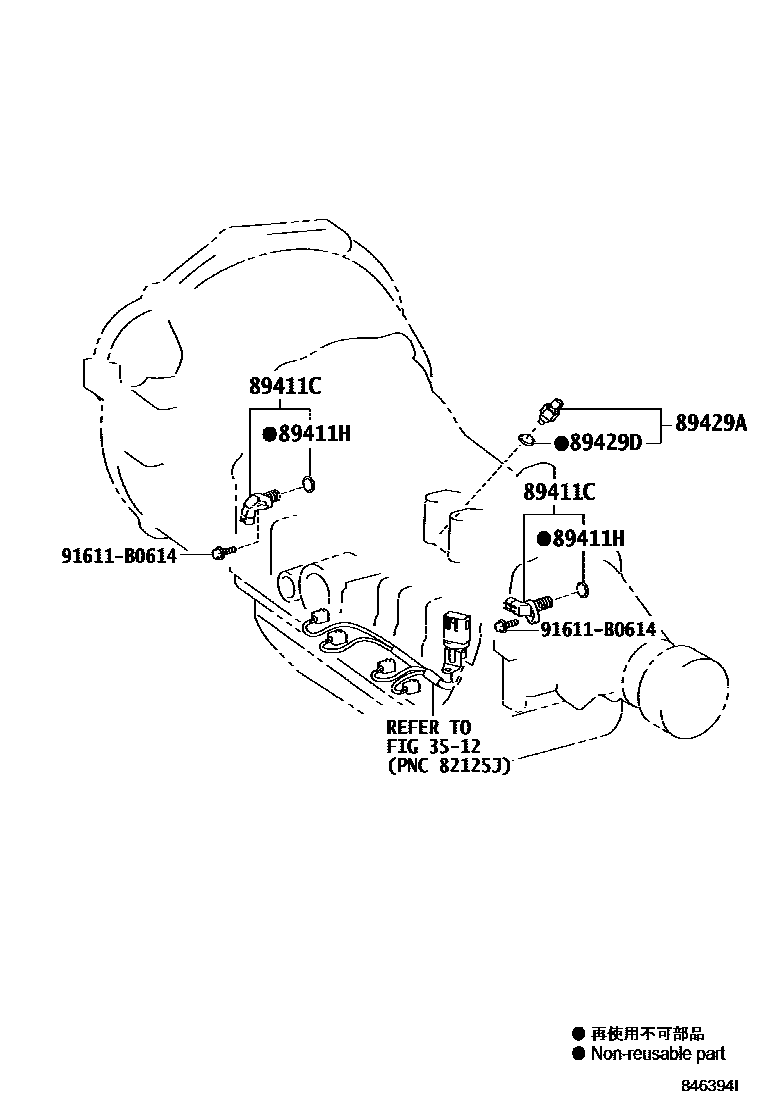

Toyota HILUX 超速档和电子控制变速器 EPC diagram — 846394I
超速档和电子控制变速器 — 846394I (200507 – 999999)

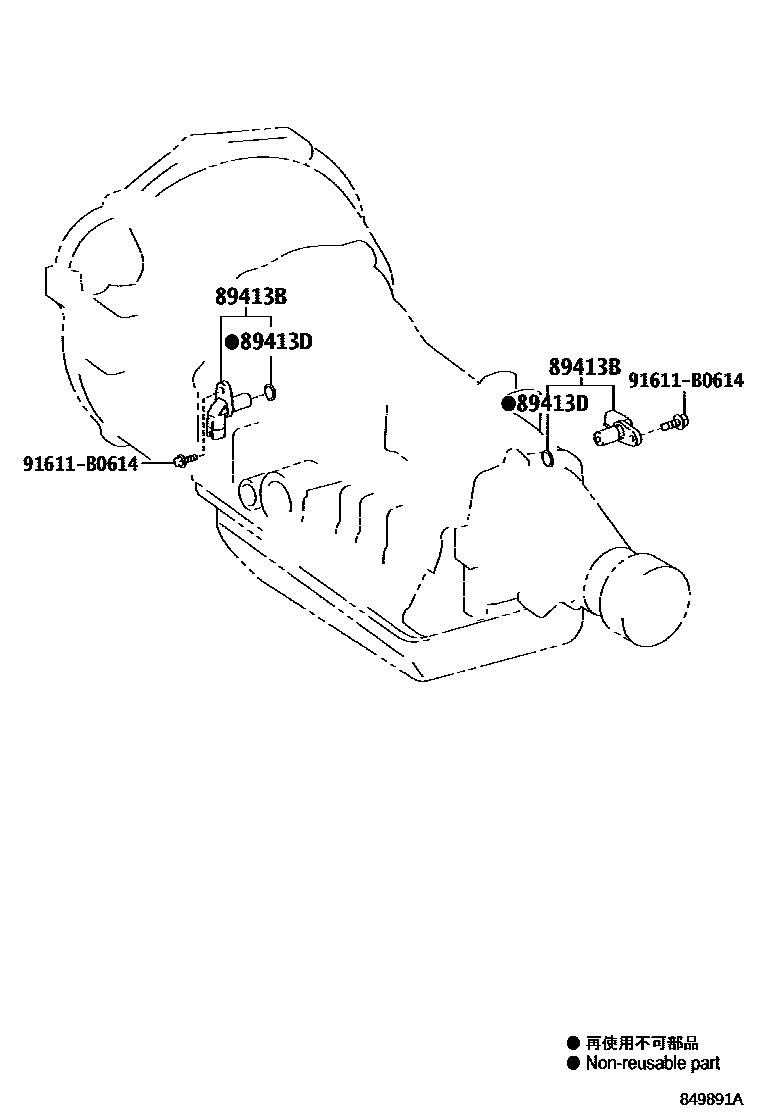

Toyota HILUX 超速档和电子控制变速器 EPC diagram — 849891A
超速档和电子控制变速器 — 849891A (200808 – 999999)

PNC and OE references

PNCPart nameOE numbers
89411CSpeed sensor89411-50010
89411HO-ring90301-11008
89413BTransmission speed sensor89413-32010
89413DO-ring (for transmission speed sensor)90301-11008
89429Atemperature sensor89429-34010
89429DO-ring (for temperature sensor)90301-11006
