Toyota HILUX 电子控制柴油机(ECD) — Figure 8405

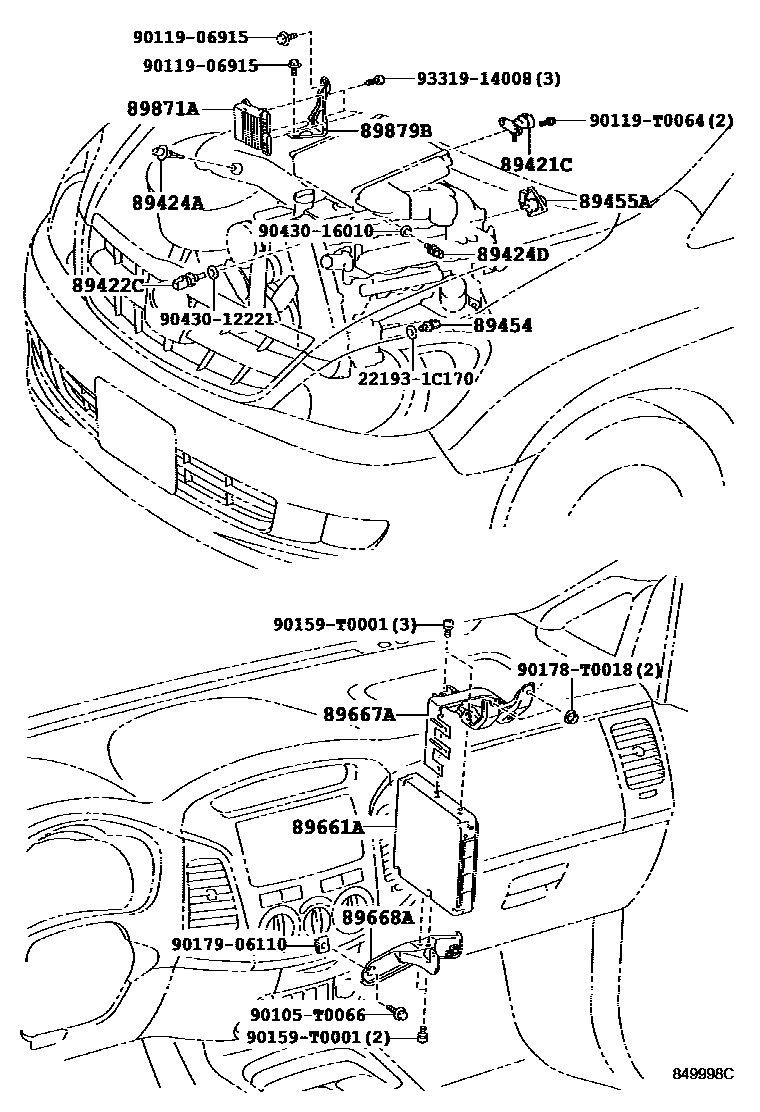

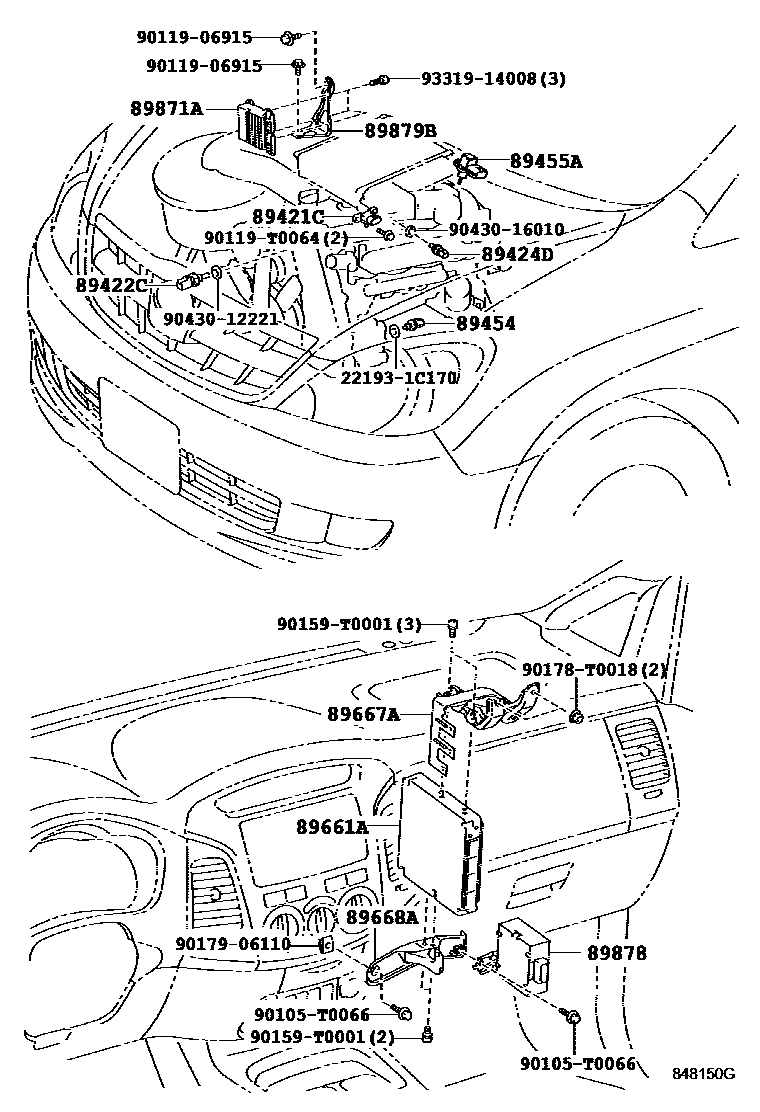

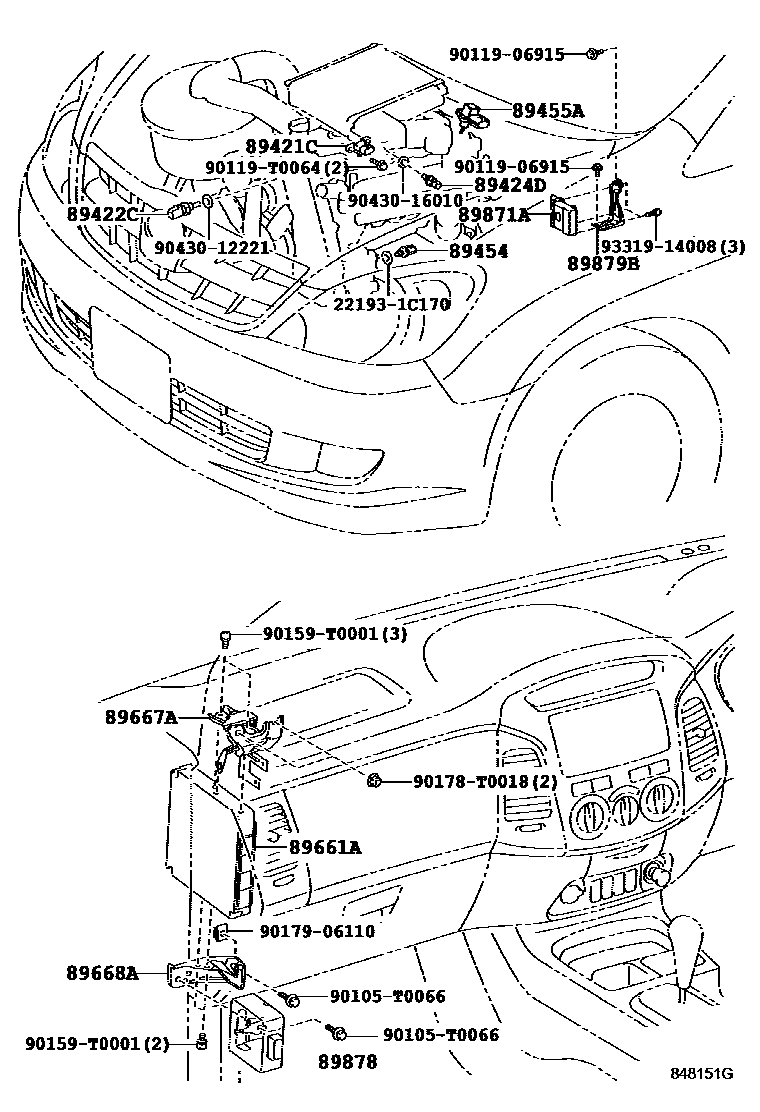

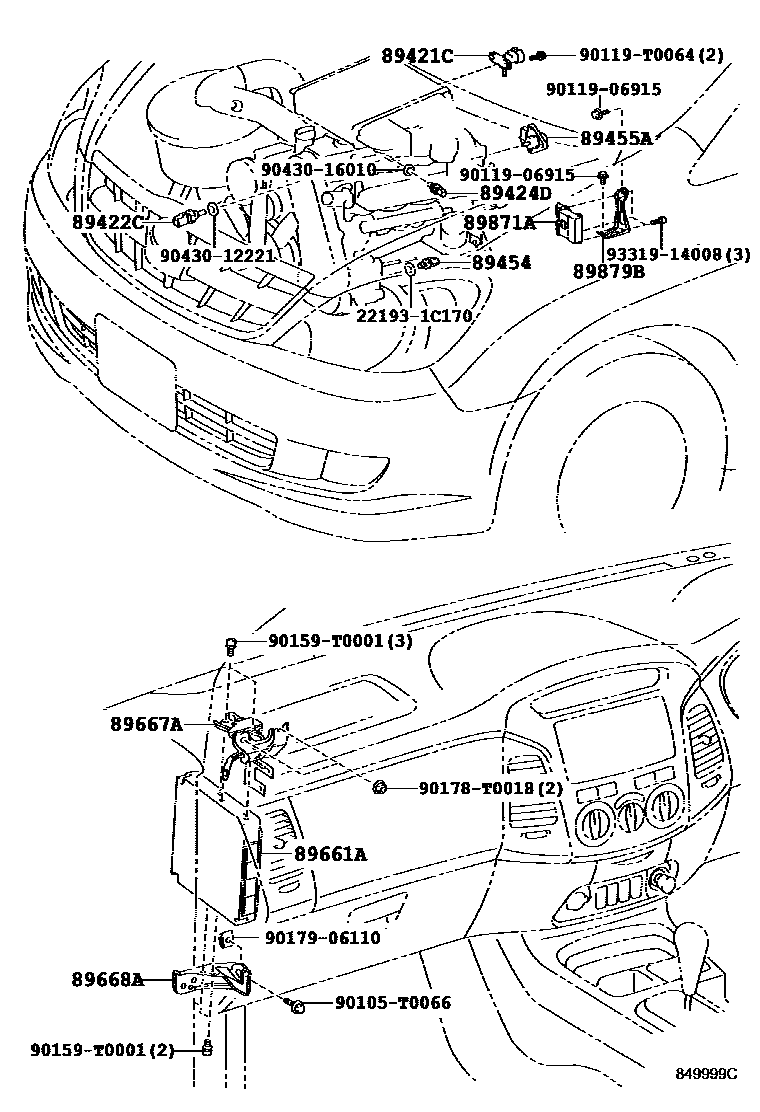

Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 4 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-71020 · 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89424A | Intake air temperature sensor (for diesel turbine) | 89424-12010 |
| 89424D | Intake air temperature sensor | 89424-60010 |
| 89454 | fuel temperature sensor | 89454-20010 · 89454-60010 |
| 89455A | EGR valve position sensor | 89455-35020 |
| 89661A | Engine control ECU | 89661-0K390 · 89661-0K440 · 89661-0K450 · 89661-0K480 · 89661-0K530 · 89661-0KC60 · 89661-0KC61 · 89661-0KD00 · 89661-0KD01 · 89661-0KD10 · 89661-0KD11 · 89661-0KD20 · 89661-0KD21 · 89661-0KD30 · 89661-0KD31 · 89661-0KD40 · 89661-0KD41 · 89661-0KE40 · 89661-0KF20 · 89661-0KN00 · 89661-0KN10 · 89661-0KN40 · 89661-0KN50 · 89661-0KN80 · 89661-0KN90 · 89661-0KP00 · 89661-0KP10 · 89661-0KP20 · 89661-0KP30 · 89661-0KQ40 · 89661-0KQ50 · 89661-0KQ90 · 89661-0KR00 · 89661-0KR40 · 89661-0KR50 · 89661-0KR60 · 89661-0KR70 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K010 · 89667-0K020 · 89667-0K030 · 89667-0K040 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K030 · 89668-0K040 · 89668-0K050 · 89668-0K060 |
| 89871A | Injector driver | 89871-25010 · 89871-71010 · 89871-71020 |
| 89878 | Turbine Motor Drive | 89878-71030 · 89878-71040 · 89878-71050 · 89878-71060 |
| 89879B | Injector driver bracket | 89879-71010 · 89879-71020 · 89879-71030 · 89879-71040 |
