Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 11 images and 20 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

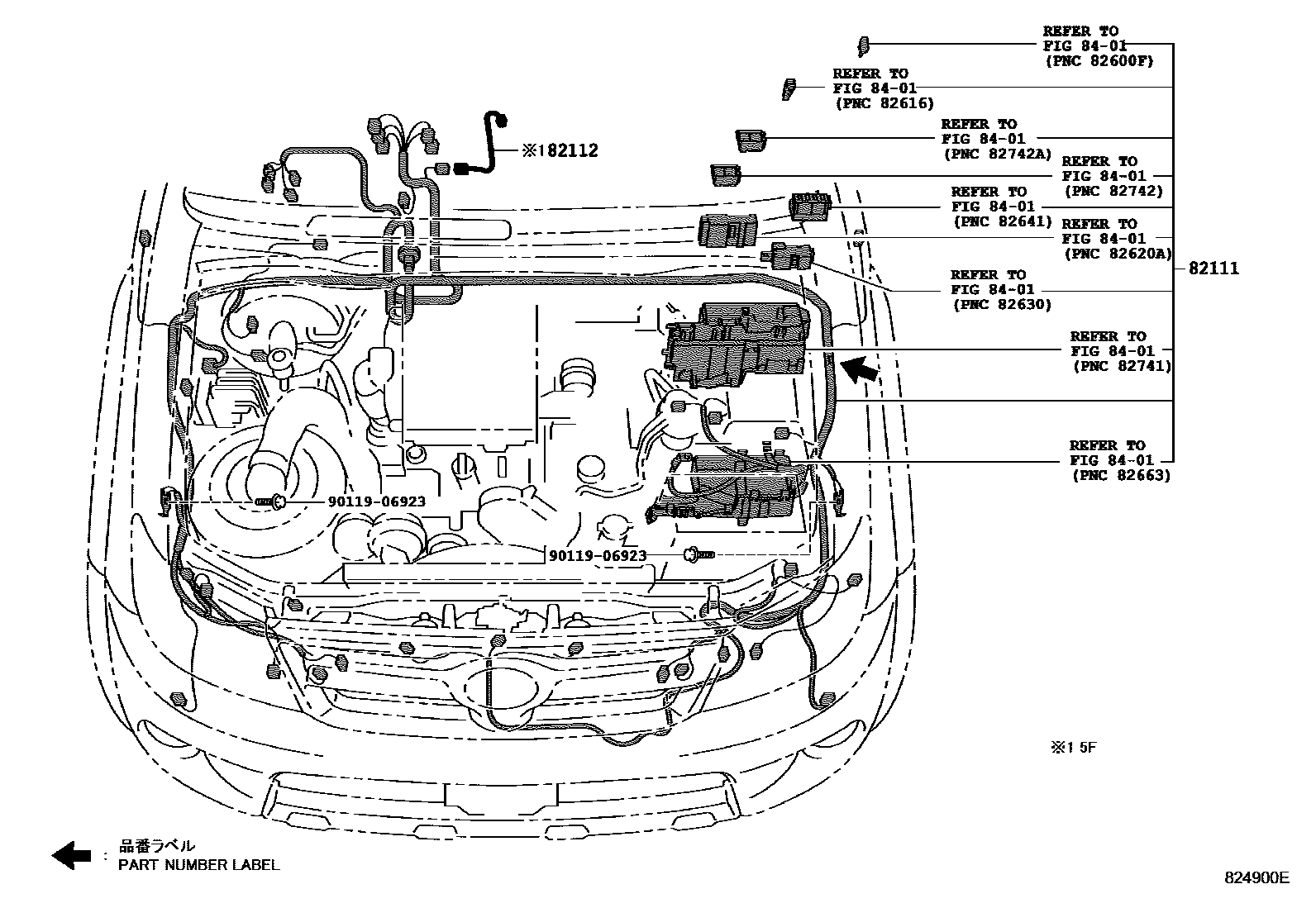

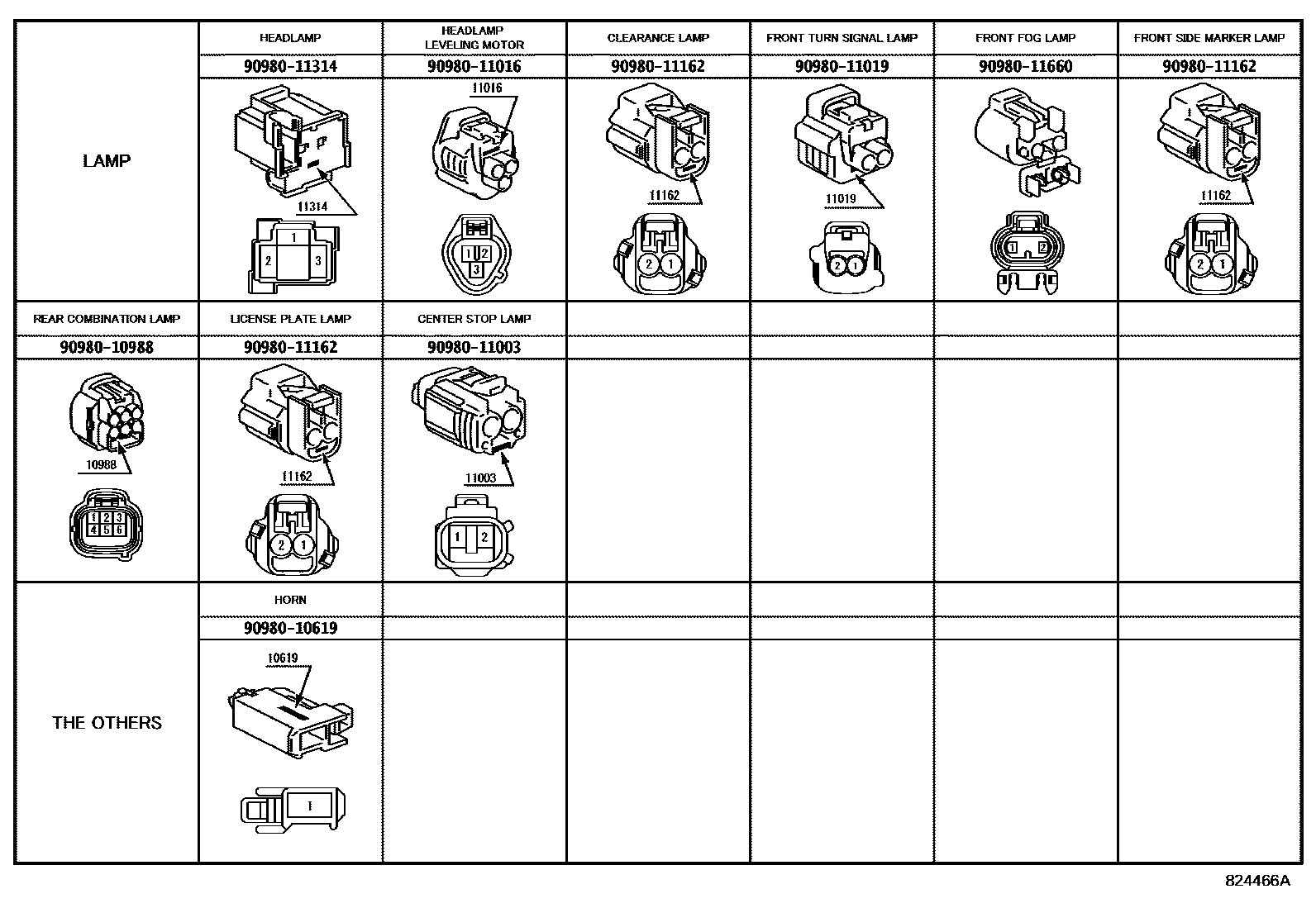

| 82111 | Engine room main wiring harness | 82111-0K050 · 82111-0K051 · 82111-0K060 · 82111-0K061 · 82111-0K062 · 82111-0K070 · 82111-0K071 · 82111-0K072 · 82111-0K080 · 82111-0K081 · 82111-0K082 · 82111-0K100 · 82111-0K101 · 82111-0K102 · 82111-0K103 · 82111-0K480 · 82111-0K481 · 82111-0K482 · 82111-0K483 · 82111-0K490 · 82111-0K510 · 82111-0K520 · 82111-0K820 · 82111-0K821 · 82111-0K822 · 82111-0KP70 · 82111-0KP80 · 82111-0KP90 · 82111-0KQ40 · 82111-0KQ90 · 82111-0KR20 · 82111-0KR30 · 82111-0KS10 · 82111-0KS20 · 82111-0KU00 · 82111-0KU01 · 82111-0KU60 · 82111-0KU61 · 82111-0KU70 · 82111-0KU71 · 82111-0KU80 · 82111-0KU81 · 82111-0KV10 · 82111-0KV60 · 82111-0KW50 · 82111-0KW51 · 82111-0KW80 · 82111-0KX20 · 82111-0KX30 · 82111-0KX31 · 82111-0KX40 · 82111-0KX41 · 82111-0KX70 · 82111-0KX71 · 82111-0KY00 · 82111-0KY01 · 82111-0KY30 · 82111-0KY31 · 82111-0KY40 · 82111-0KY41 · 82115-0K300 · 82115-0KB10 · 82115-0KB20 |
| 82112 | Engine room wiring harness No. 2 | 82112-0K010 |

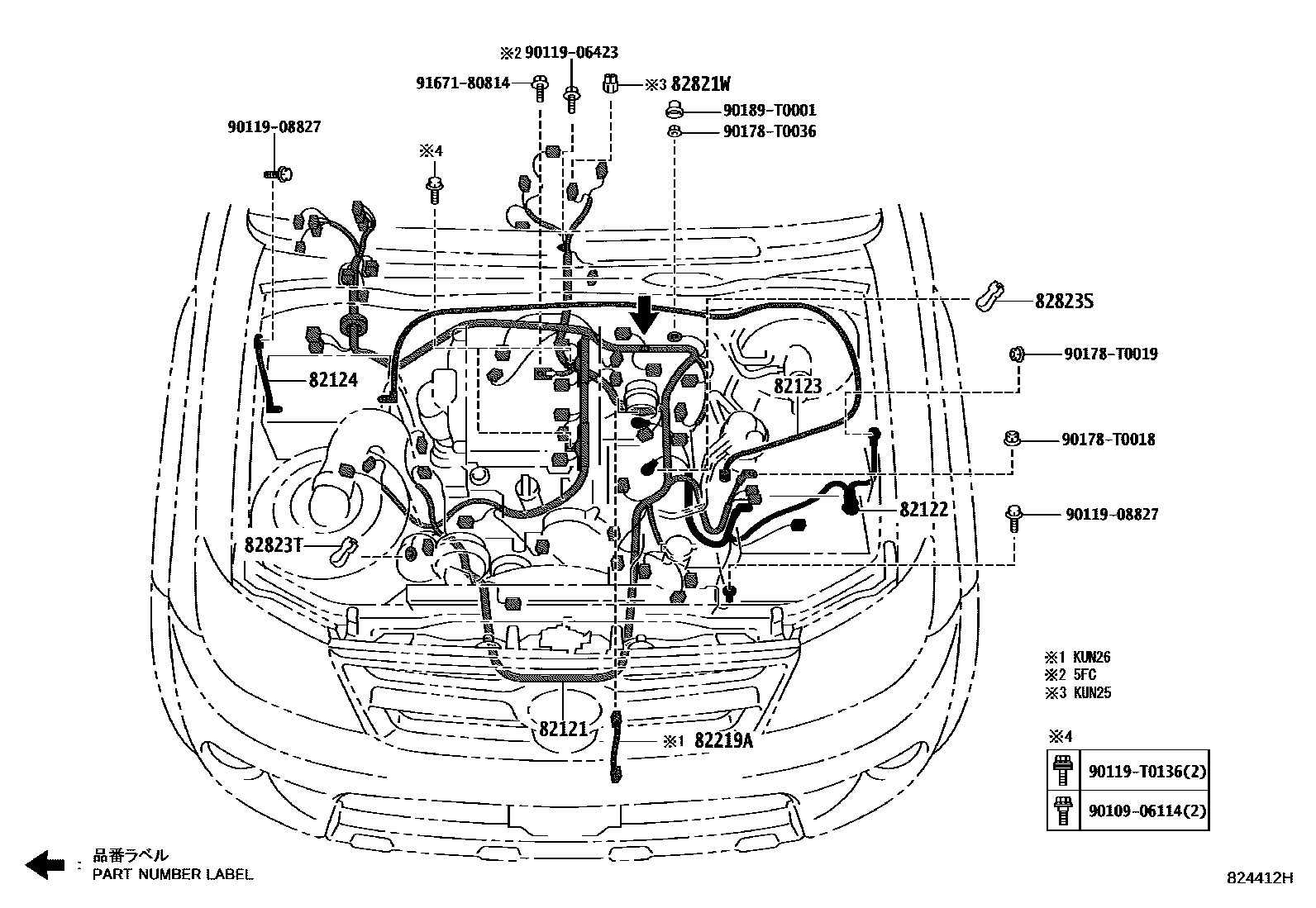

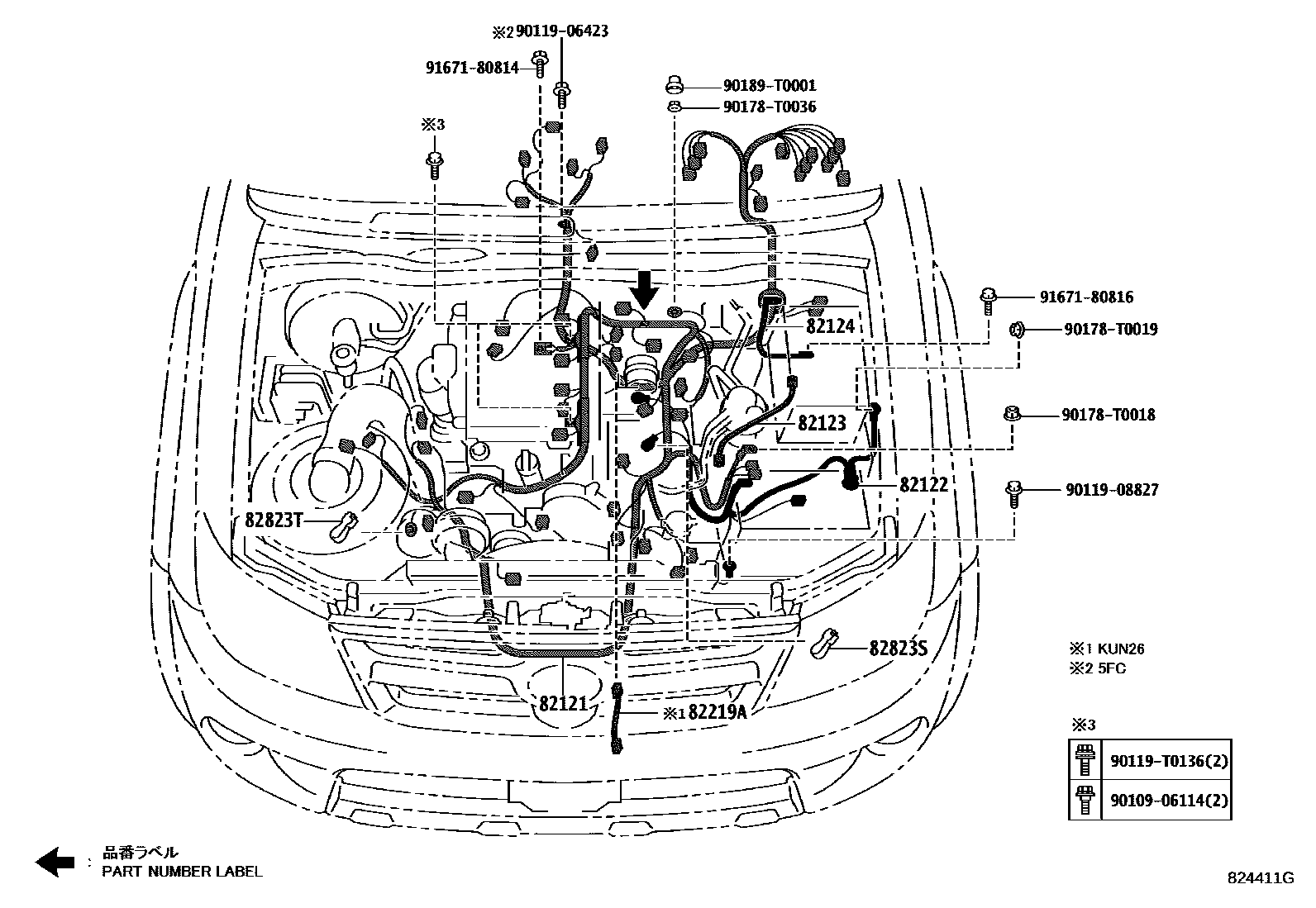

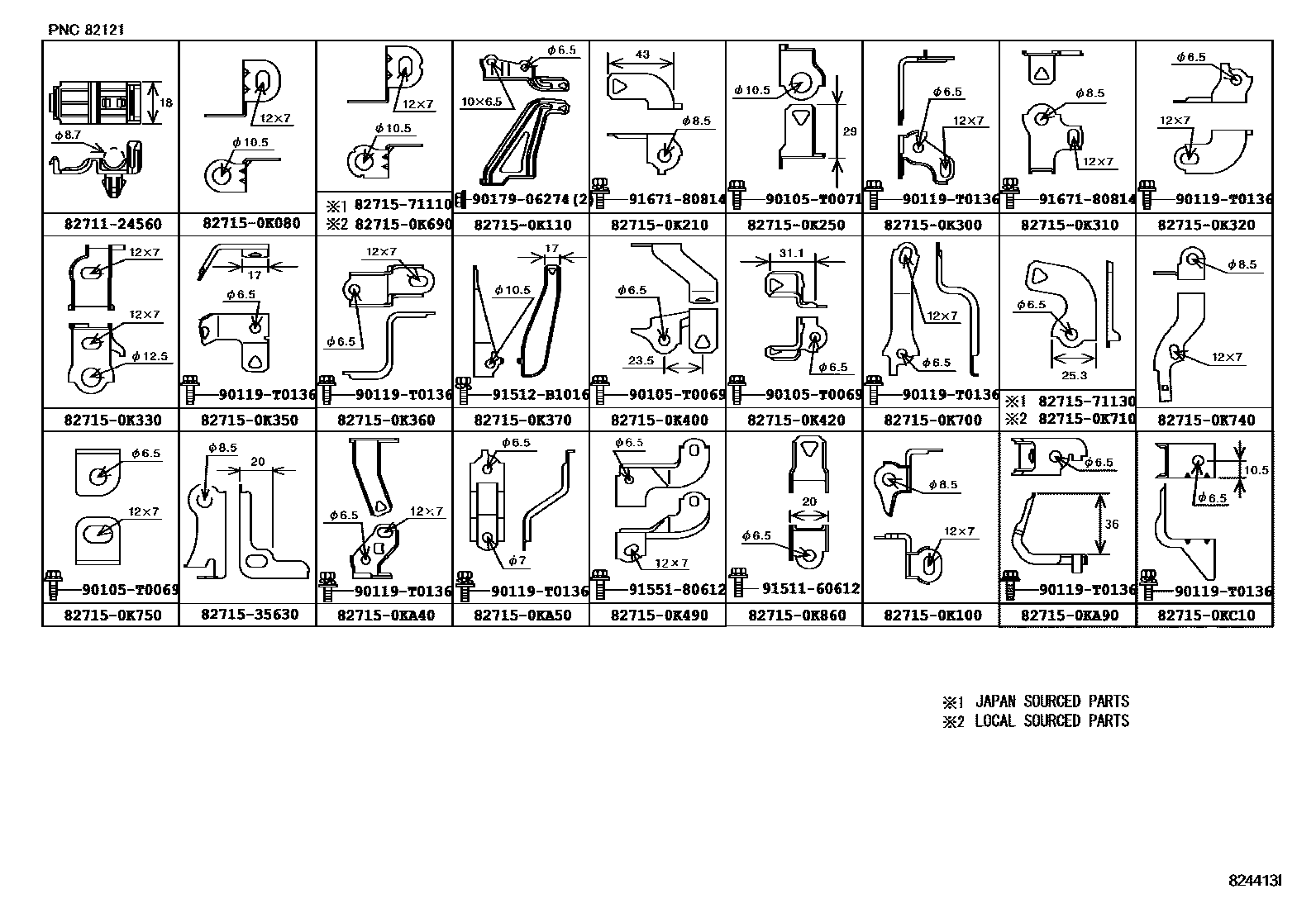

| 82121 | Engine wiring harness | 82121-0K230 · 82121-0K231 · 82121-0K232 · 82121-0K240 · 82121-0K241 · 82121-0K242 · 82121-0K243 · 82121-0K290 · 82121-0K291 · 82121-0K292 · 82121-0K300 · 82121-0K301 · 82121-0K302 · 82121-0K303 · 82121-0K310 · 82121-0K350 · 82121-0K550 · 82121-0KA21 · 82121-0KA22 · 82121-0KA30 · 82121-0KA31 · 82121-0KA51 · 82121-0KA52 · 82121-0KB00 · 82121-0KB01 · 82121-0KB50 · 82121-0KB51 · 82121-0KB60 · 82121-0KB61 · 82121-0KB70 · 82121-0KB71 · 82121-0KB90 · 82121-0KB91 · 82121-0KB92 · 82121-0KC10 · 82121-0KC11 · 82121-0KE60 · 82121-0KE70 · 82121-0KF40 · 82121-0KK80 · 82121-0KK90 · 82121-0KM70 · 82121-0KM71 · 82121-0KM80 · 82121-0KM81 · 82121-0KN60 · 82121-0KN61 · 82121-0KN90 · 82121-0KN91 · 82121-0KP00 · 82121-0KP01 · 82121-0KP10 · 82121-0KP11 · 82121-0KP20 · 82121-0KP21 · 82121-0KP30 · 82121-0KP31 · 82121-0KX50 · 82121-0KY10 · 82121-0KY20 · 82121-0KY60 · 82121-0KY80 · 82121-0KY90 · 82121-0KZ80 · 82139-0K010 |

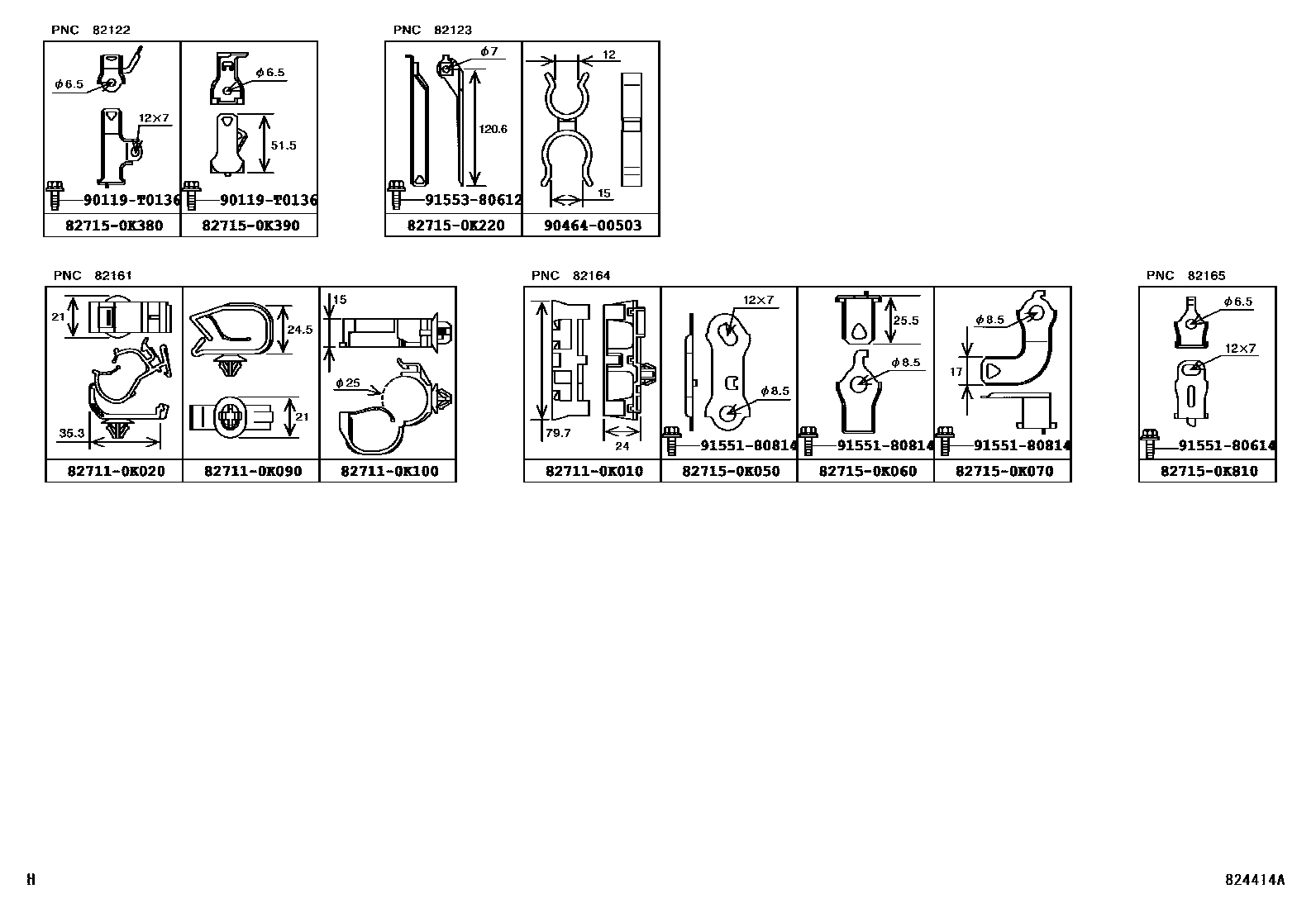

| 82122 | Engine No. 2 wiring harness | 82122-0K040 · 82122-0K070 · 82122-0K080 · 82122-0K110 · 82122-0K180 |
| 82123 | Engine No. 3 wiring harness | 82123-0K010 · 82123-0K020 · 82123-0K021 · 82123-0K030 |
| 82124 | Engine No. 4 wiring harness | 82124-0K010 · 82124-0K020 · 82124-0K021 |

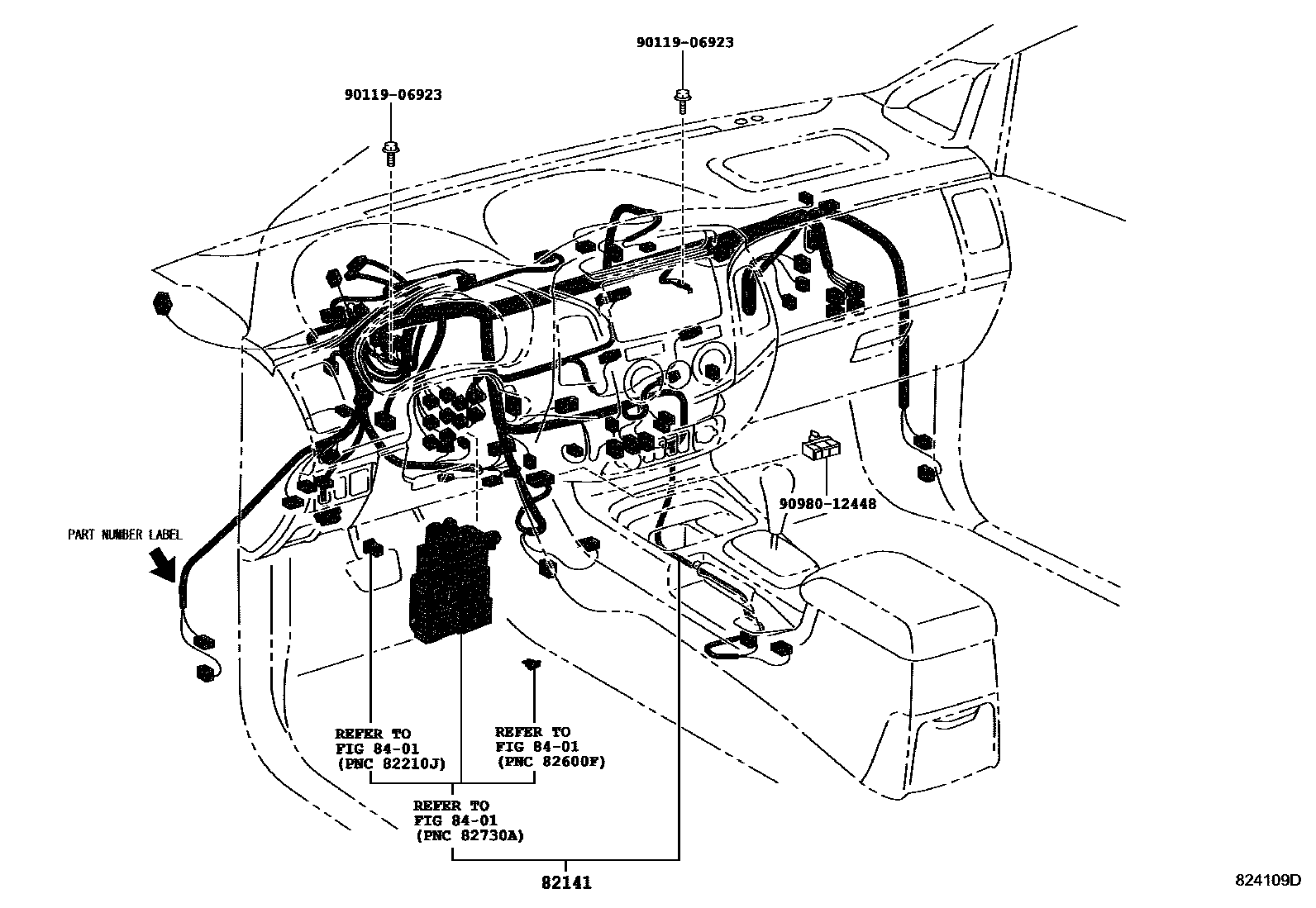

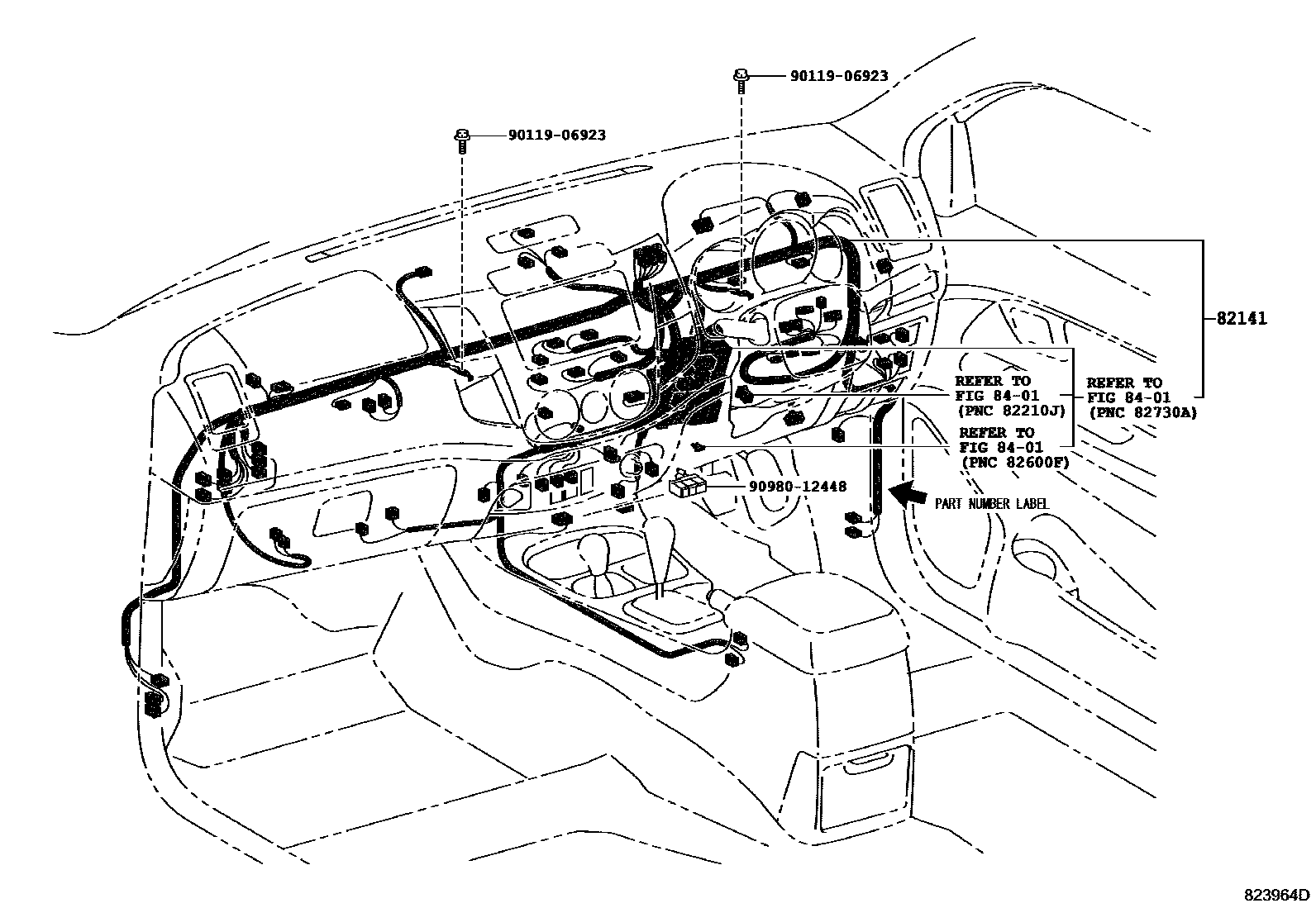

| 82141 | Dashboard wiring harness | 82141-0K170 · 82141-0K171 · 82141-0K190 · 82141-0K191 · 82141-0K192 · 82141-0K200 · 82141-0K201 · 82141-0K202 · 82141-0K400 · 82141-0K401 · 82141-0K402 · 82141-0K403 · 82141-0K410 · 82141-0K420 · 82141-0K421 · 82141-0K422 · 82141-0K430 · 82141-0K431 · 82141-0K432 · 82141-0K440 · 82141-0K441 · 82141-0K442 · 82141-0K450 · 82141-0K451 · 82141-0K452 · 82141-0K480 · 82141-0K481 · 82141-0K482 · 82141-0KJ60 · 82141-0KJ61 · 82141-0KJ80 · 82141-0KJ81 · 82141-0KJ82 · 82141-0KS50 · 82141-0KY50 · 82141-0KZ00 · 82141-0KZ50 · 82145-0K010 · 82145-0K070 · 82145-0K110 · 82145-0K140 · 82145-0K180 · 82145-0K220 · 82145-0K250 · 82145-0K290 · 82145-0KB40 · 82145-0KG40 · 82145-0KG60 · 82145-0KK10 · 82145-0KK30 · 82145-0KK40 · 82145-0KK50 · 82145-0KK60 · 82145-0KL70 · 82145-0KV30 · 82145-0KV31 · 82145-0KV40 · 82145-0KV41 · 82145-0KW00 · 82145-0KW01 · 82145-0KW10 · 82145-0KW11 · 82145-0KW20 · 82145-0KW30 · 82145-0KW31 · 82145-0KW50 · 82145-0KW51 · 82145-0KW90 · 82145-0KW91 · 82145-0KX00 · 82145-0KX01 · 82145-0KX20 · 82145-0KX21 · 82145-0KX40 · 82145-0KX41 · 82145-0KY10 · 82145-0KY11 · 82145-0KY40 · 82145-0KY41 · 82145-0KY60 · 82145-0KY80 · 82145-0KY81 · 82145-0KZ00 · 82145-0KZ01 · 82145-0KZ20 · 82145-0KZ21 · 82145-0KZ30 · 82145-0KZ31 · 82145-0KZ70 · 82145-0KZ71 · 82146-0K190 · 82146-0K210 · 82146-0K211 · 82146-0K220 · 82146-0K221 · 82146-0K240 · 82146-0K241 · 82146-0K250 · 82146-0K251 · 82146-0K550 · 82146-0K600 · 82146-0K610 |

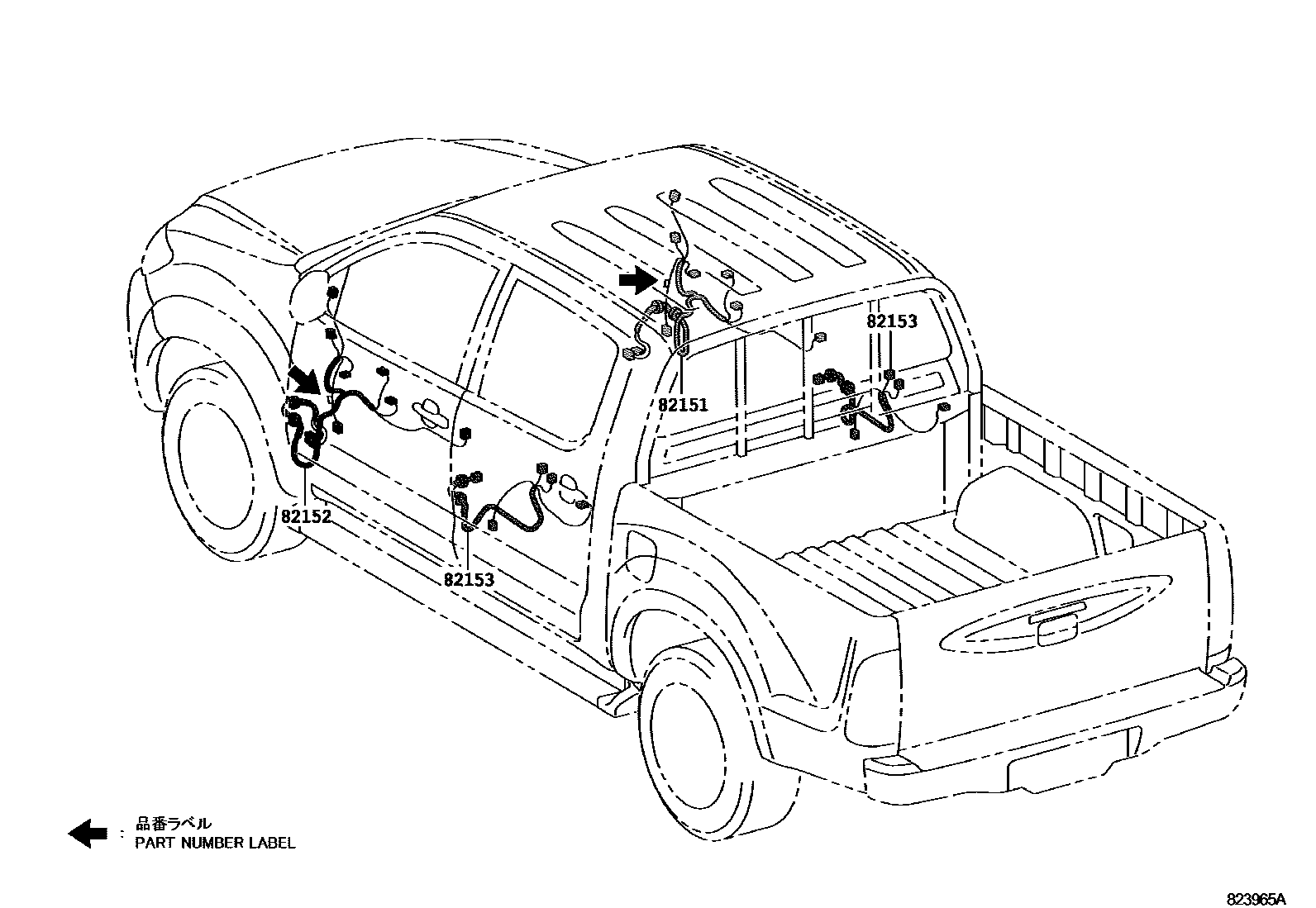

| 82151 | Right front door wiring harness | 82151-0K020 · 82151-0K021 · 82151-0K022 · 82151-0K040 · 82151-0K041 · 82151-0K042 · 82151-0K060 · 82151-0K170 · 82151-0K171 · 82151-0K172 · 82151-0K200 · 82151-0K230 · 82151-0K281 · 82151-0K282 · 82151-0K283 · 82151-0K520 · 82151-0K521 · 82151-0K550 · 82151-0K551 |
| 82152 | Left front door wiring harness | 82152-0K010 · 82152-0K011 · 82152-0K012 · 82152-0K030 · 82152-0K031 · 82152-0K032 · 82152-0K050 · 82152-0K160 · 82152-0K161 · 82152-0K162 · 82152-0K190 · 82152-0K210 · 82152-0K280 · 82152-0K281 · 82152-0K282 · 82152-0K480 · 82152-0K481 · 82152-0K500 · 82152-0K501 |
| 82153 | Rear door wiring harness No. 1 | 82153-0K010 · 82153-0K020 |
| 82161 | floor wiring harness | 82161-0K030 · 82161-0K040 · 82161-0K041 · 82161-0K042 · 82161-0K043 · 82161-0K160 · 82161-0K170 · 82161-0K420 · 82161-0K421 · 82161-0K422 · 82161-0K423 · 82161-0K430 · 82161-0K440 · 82161-0K441 · 82161-0K442 · 82161-0K443 · 82161-0K520 · 82161-0K530 · 82161-0K540 · 82161-0K550 · 82161-0K570 · 82161-0KF60 · 82161-0KF61 · 82161-0KF80 · 82161-0KF90 · 82161-0KG00 · 82161-0KG10 · 82161-0KG30 · 82161-0KG31 · 82161-0KG60 · 82161-0KG80 · 82161-0KG81 · 82161-0KJ00 · 82161-0KJ01 · 82161-0KK60 · 82161-0KK80 · 82161-0KK90 |
| 82164 | Frame wiring harness set | 82164-0K010 · 82164-0K011 · 82164-0K012 · 82164-0K021 · 82164-0K030 · 82164-0K031 · 82164-0K032 · 82164-0K040 · 82164-0K041 · 82164-0K042 |
| 82165 | No. 2 frame wiring harness | 82165-0K010 |
| 82171 | Roof No. 1 wiring harness | 82171-0K010 · 82171-0K011 · 82171-0K020 · 82171-0K021 · 82171-0K022 · 82171-0K030 · 82171-0K090 · 82171-0K110 · 82171-0K120 · 82171-0K230 · 82171-0K250 · 82171-0K310 · 82171-0K330 · 82171-0K350 · 82171-0K370 |
| 82219A | sensor harness | 27148-30010 |

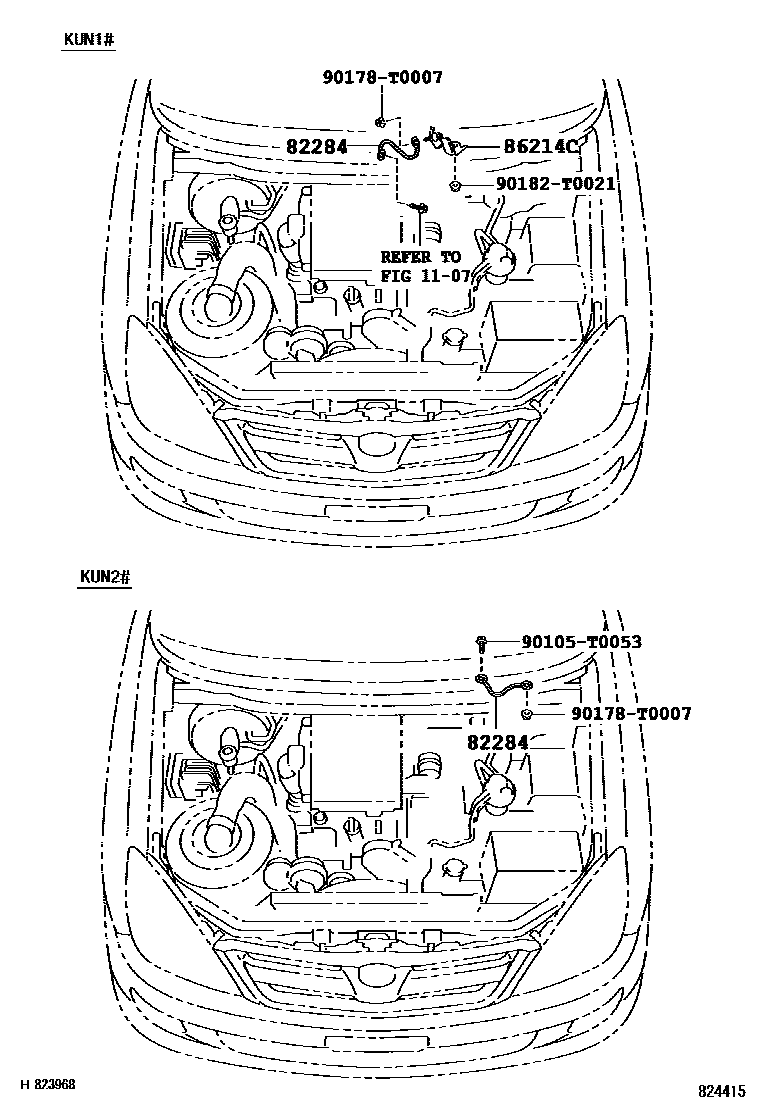

| 82284 | Ground wire | 82284-0K010 · 82284-0K020 |
| 82821W | Connector cover | 82821-71080 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-35050 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 86214C | Radio ground bracket | 86214-0K010 |
