Toyota HILUX 车架 — Figure 5151

Toyota HILUX EPC diagram 5151, 车架, with 5 images and 48 PNC and OE references.

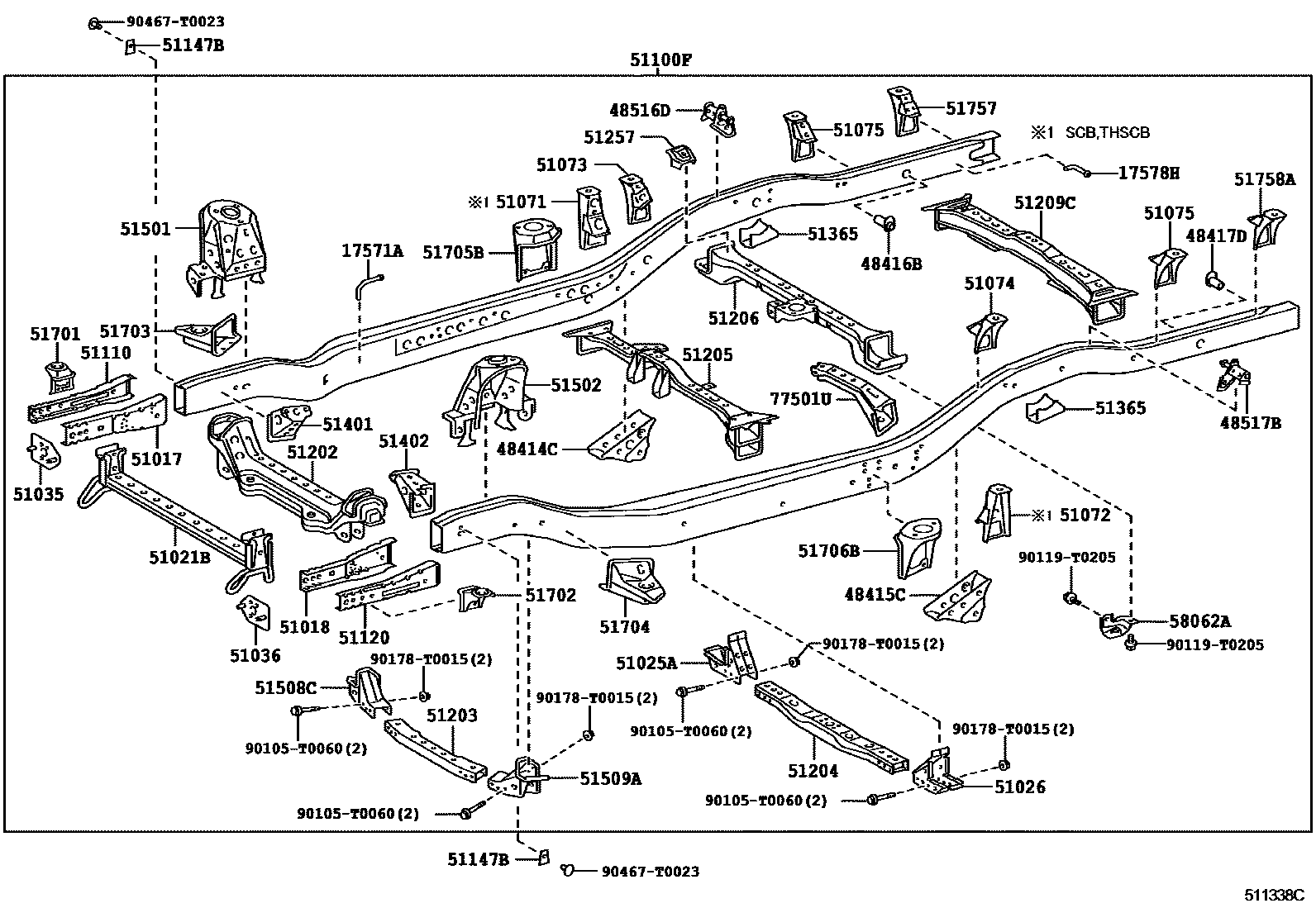

Toyota HILUX 车架 EPC diagram — 511338C
车架 — 511338C (200507 – 999999)

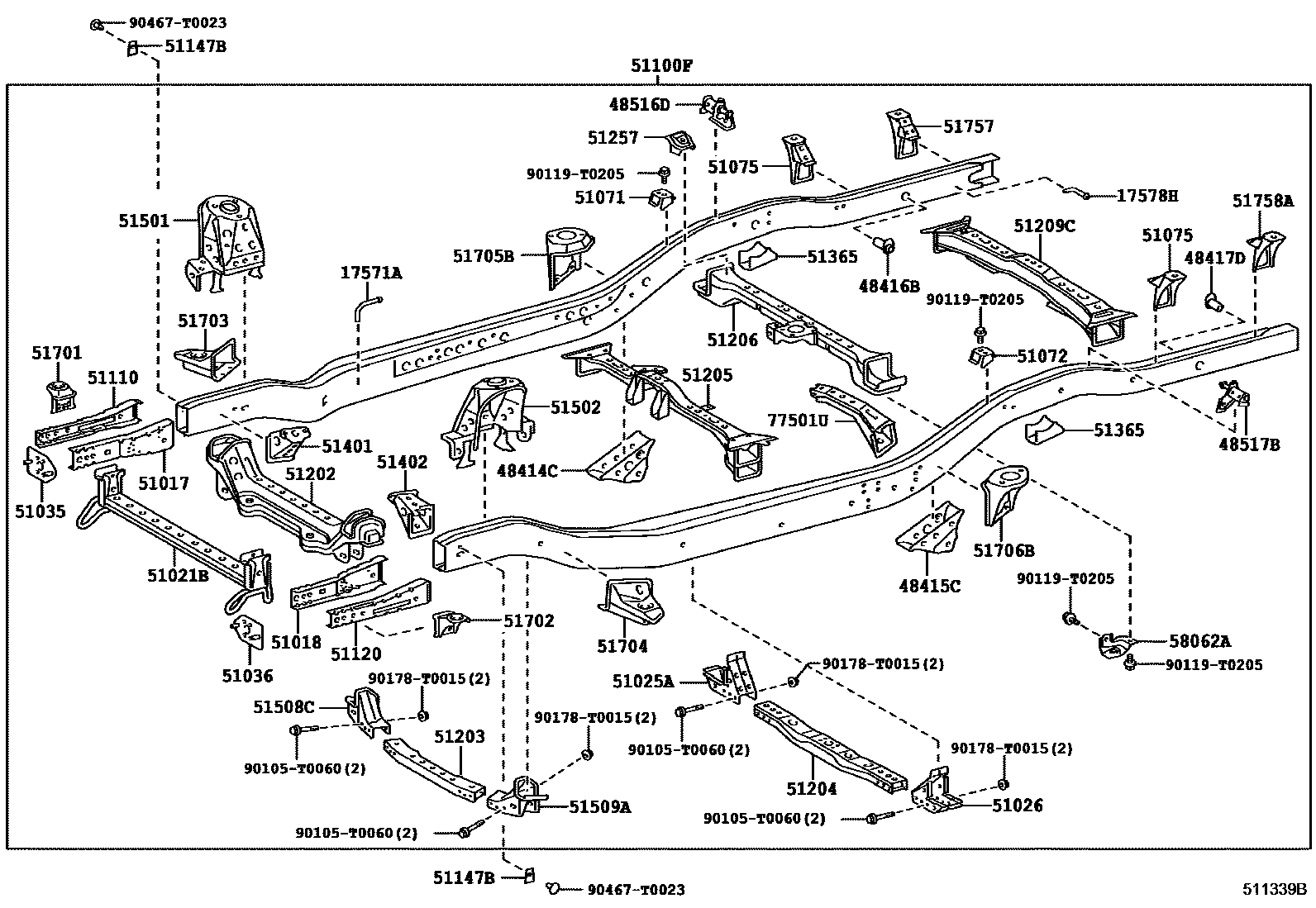

Toyota HILUX 车架 EPC diagram — 511339B
车架 — 511339B (200507 – 999999)

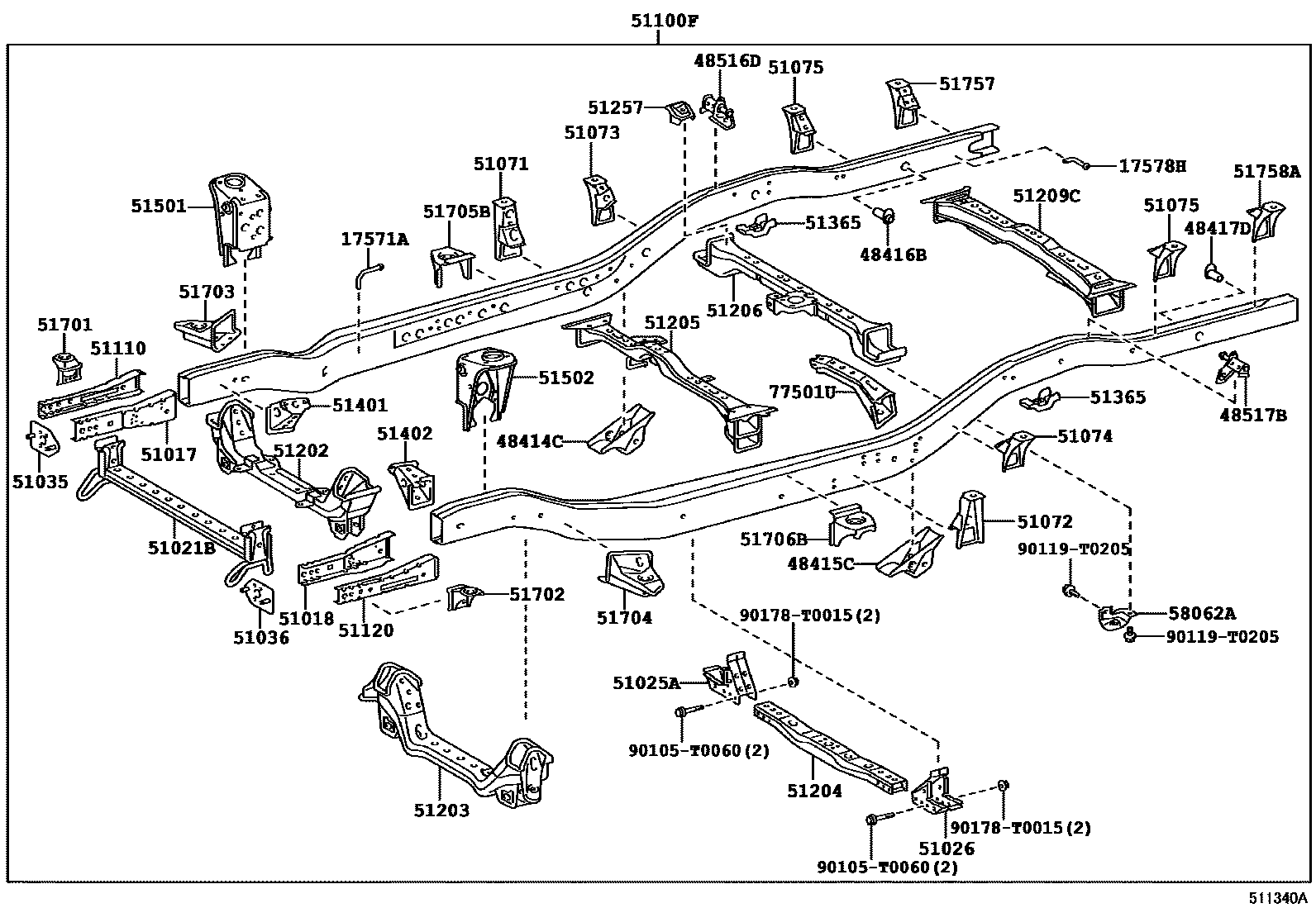

Toyota HILUX 车架 EPC diagram — 511340A
车架 — 511340A (200507 – 999999)

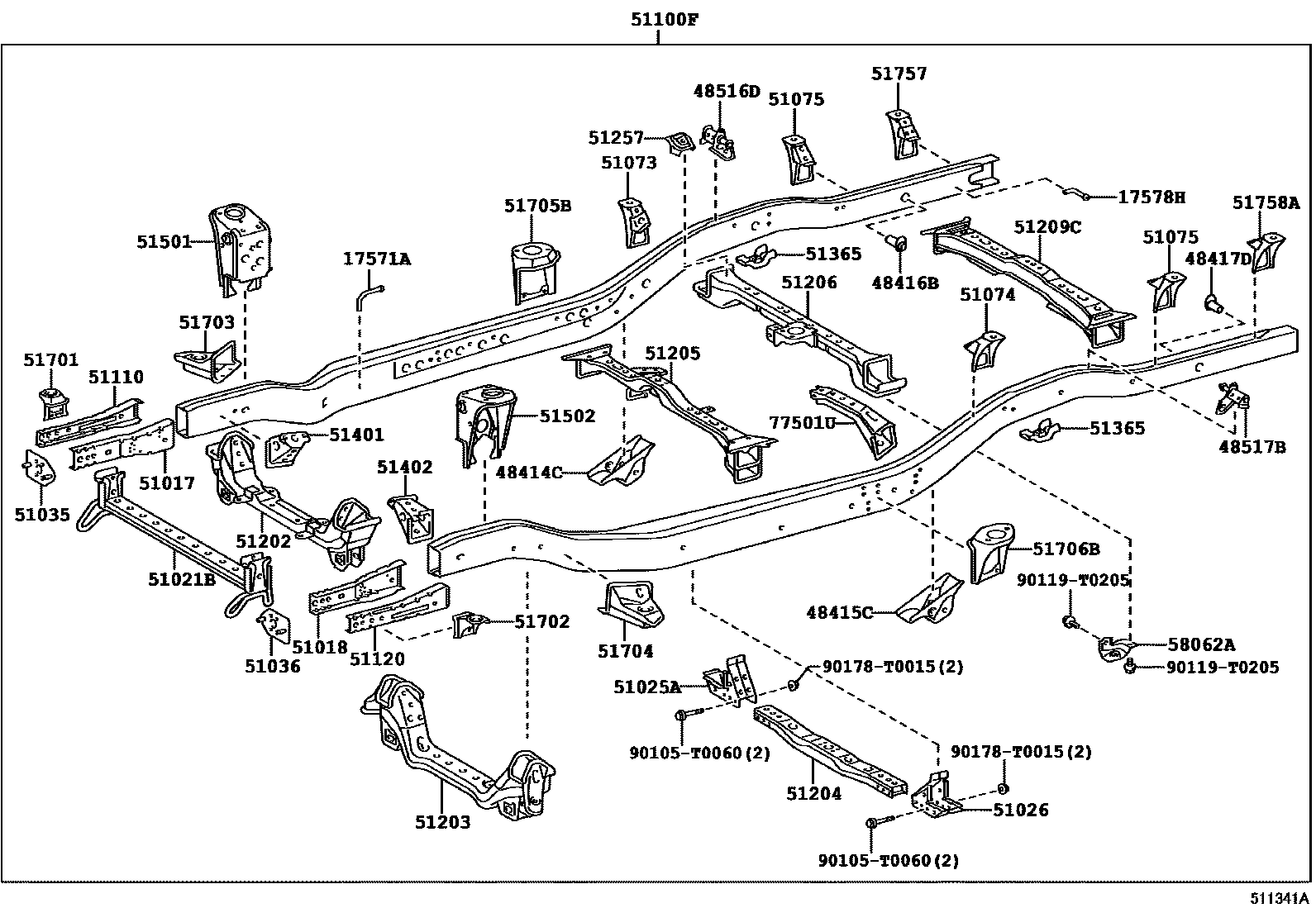

Toyota HILUX 车架 EPC diagram — 511341A
车架 — 511341A (200507 – 999999)

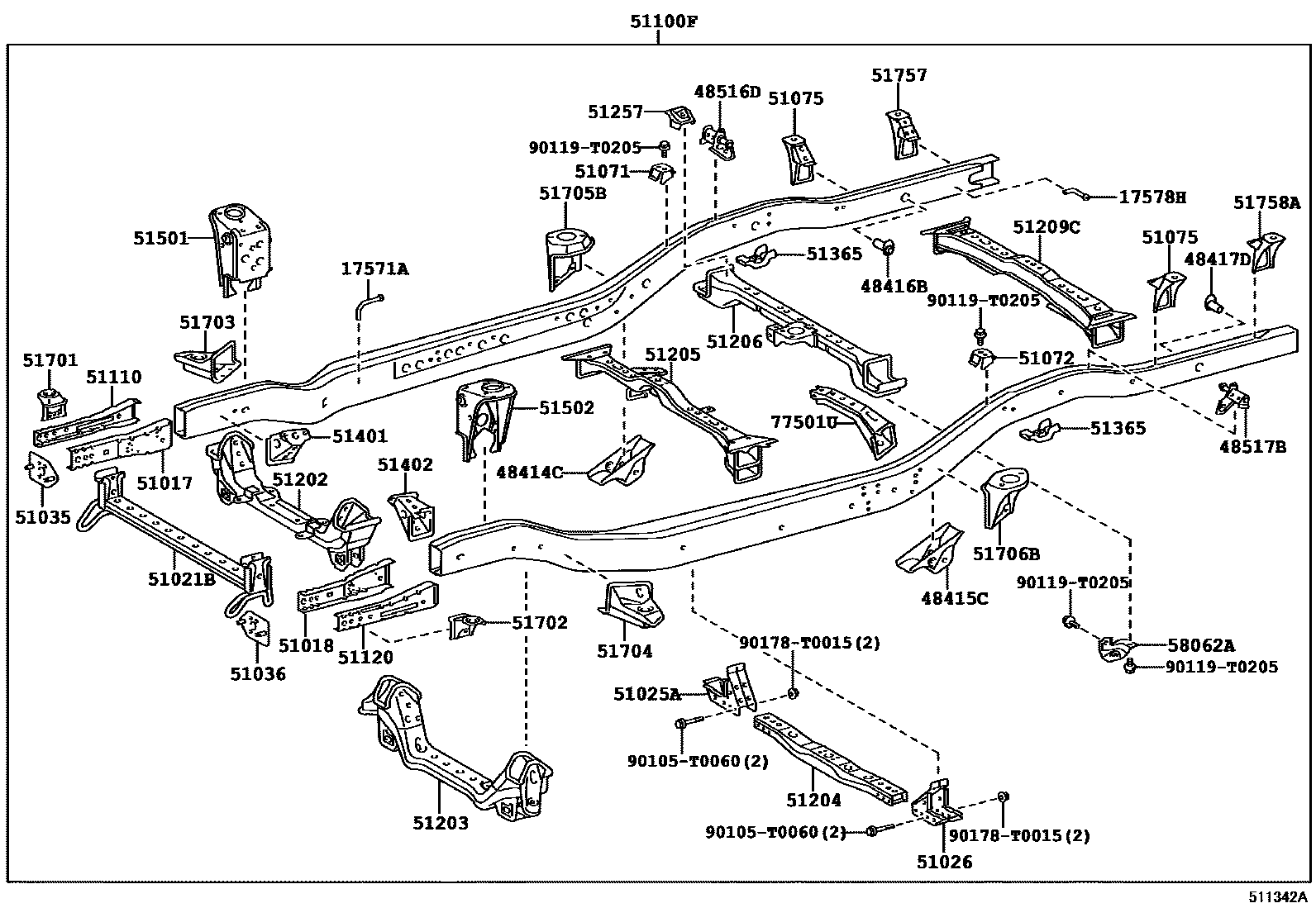

Toyota HILUX 车架 EPC diagram — 511342A
车架 — 511342A (200507 – 999999)

PNC and OE references

PNCPart nameOE numbers
17571ANo. 9 exhaust pipe bracket17571-0L010
17578HNo. 10 exhaust pipe bracket17505-0L010
48414CRight No. 3 spring bracket48404-0K010 · 48404-0K020 · 48404-0K030
48415CNo. 3 spring bracket on the left48407-0K010 · 48407-0K020 · 48407-0K030
48416BRight No. 4 spring bracket48405-0K010
48417DNo. 4 spring bracket on the left48405-0K010
48516DRight rear shock absorber upper bracket sub-assembly48505-0K010
48517BLeft rear shock absorber upper bracket sub-assembly48505-0K010
51017Right longitudinal beam No. 1 reinforcement sub-assembly51017-0K010 · 51017-0K020
51018Left longitudinal beam No. 1 reinforcement sub-assembly51018-0K010 · 51018-0K020
51021BFrame auxiliary cross member sub-assembly51021-0K010 · 51021-0K020
51025AFrame No. 3 beam right side bracket sub-assembly51025-0K010 · 51025-0K030
51026Frame No. 3 crossbeam left side bracket sub-assembly51026-0K010 · 51026-0K030
51035Frame right longitudinal beam plate sub-assembly51035-0K010
51036Frame left longitudinal beam plate sub-assembly51036-0K010
51071Right rear body No. 1 mounting bracket sub-assembly51071-0K020 · 51071-0K030
51072Left rear body No. 1 mounting bracket sub-assembly51071-0K020 · 51072-0K030
51073Right rear body No. 2 mounting bracket sub-assembly51073-0K010
51074Left rear body No. 2 mounting bracket sub-assembly51074-0K010
51075Right rear body No. 3 mounting bracket sub-assembly51075-0K010
51100FFrame sub-assembly51001-0K080 · 51001-0K140 · 51001-0K200 · 51001-0K220 · 51001-0K320 · 51001-0K321 · 51001-0K322 · 51001-0K323 · 51001-0K360 · 51001-0K361 · 51001-0K362 · 51001-0K363 · 51001-0K390 · 51001-0K391 · 51001-0K392 · 51001-0K393 · 51001-0KA80 · 51001-0KA81 · 51001-0KA82 · 51001-0KA90 · 51001-0KA91 · 51001-0KA92 · 51001-0KB00 · 51001-0KB01 · 51001-0KB02 · 51001-0KD40 · 51001-0KD41 · 51001-0KD50 · 51001-0KD51 · 51001-0KD60 · 51001-0KD61 · 51001-0KD70 · 51001-0KD71
51110Right longitudinal beam extension section assembly51110-0K010 · 51110-0K020
51120Left longitudinal beam extension section assembly51120-0K010 · 51120-0K020
51147BFrame rail reinforcement plate seal5114A-0K010
51202Frame No. 1 cross member sub-assembly51201-0K010 · 51201-0K030 · 51201-0K031 · 51201-0K040 · 51201-0K050 · 51201-0K060 · 51201-0K061
51203Frame No. 2 cross member sub-assembly51202-0K010 · 51202-0K030
51204Frame No. 3 beam sub-assembly51203-0K010 · 51203-0K020 · 51203-0K021 · 51203-0K030 · 51203-0K090
51205Frame No. 4 beam sub-assembly51204-0K020 · 51204-0K040 · 51204-0K041 · 51204-0K042
51206Frame No. 5 beam sub-assembly51205-0K030
51209CFrame rear cross member sub-assembly51209-0K030
51257Reinforcement member on the right side of No. 5 cross member of the frame51257-0K010
51365rear bumper stop57081-0K010 · 57081-0K020
51401Engine right front mounting bracket sub-assembly51401-0K020
51402Engine left front mounting bracket sub-assembly51402-0K020
51501Right suspension arm bracket sub-assembly51501-0K010 · 51501-0K020
51502Left suspension arm bracket sub-assembly51502-0K010 · 51502-0K020
51508CLower right control link bracket sub-assembly51508-0K010
51509ALeft lower arm bracket sub-assembly51509-0K010
51701Cab suspension No. 1 right side bracket sub-assembly51701-0K020
51702Cab suspension No. 1 left side bracket sub-assembly51701-0K020
51703Cab suspension No. 2 right side bracket sub-assembly51703-0K010
51704Cab suspension No. 2 left side bracket sub-assembly51704-0K010
51705BCab suspension No. 3 right side bracket sub-assembly51705-0K010 · 51705-0K020 · 51731-0K010
51706BCab suspension No. 3 left bracket sub-assembly51706-0K010 · 51706-0K020 · 51731-0K010
51757Right body No. 4 bracket51077-0K010 · 51077-0K011
51758ALeft body No. 4 bracket51077-0K010 · 51077-0K011
58062AFuel tank rear mounting bracket sub-assembly58062-0K010
77501UFuel tank bracket sub-assembly77501-0K020
