Toyota HILUX 变速器壳和油底壳(ATM) — Figure 3503

Toyota HILUX EPC diagram 3503, 变速器壳和油底壳(ATM), with 2 images and 28 PNC and OE references.

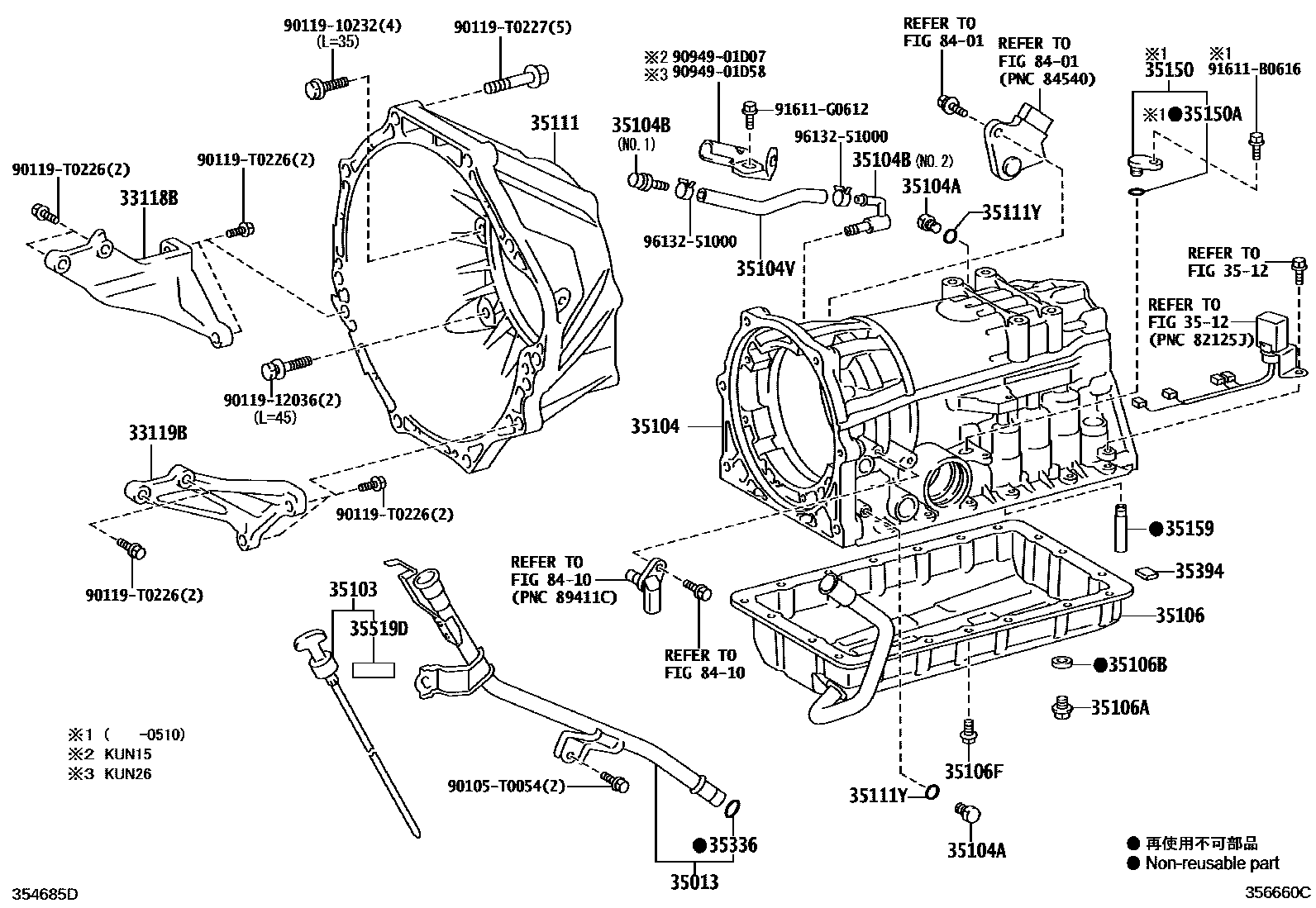

Toyota HILUX 变速器壳和油底壳(ATM) EPC diagram — 356660C
变速器壳和油底壳(ATM) — 356660C (200507 – 200810)

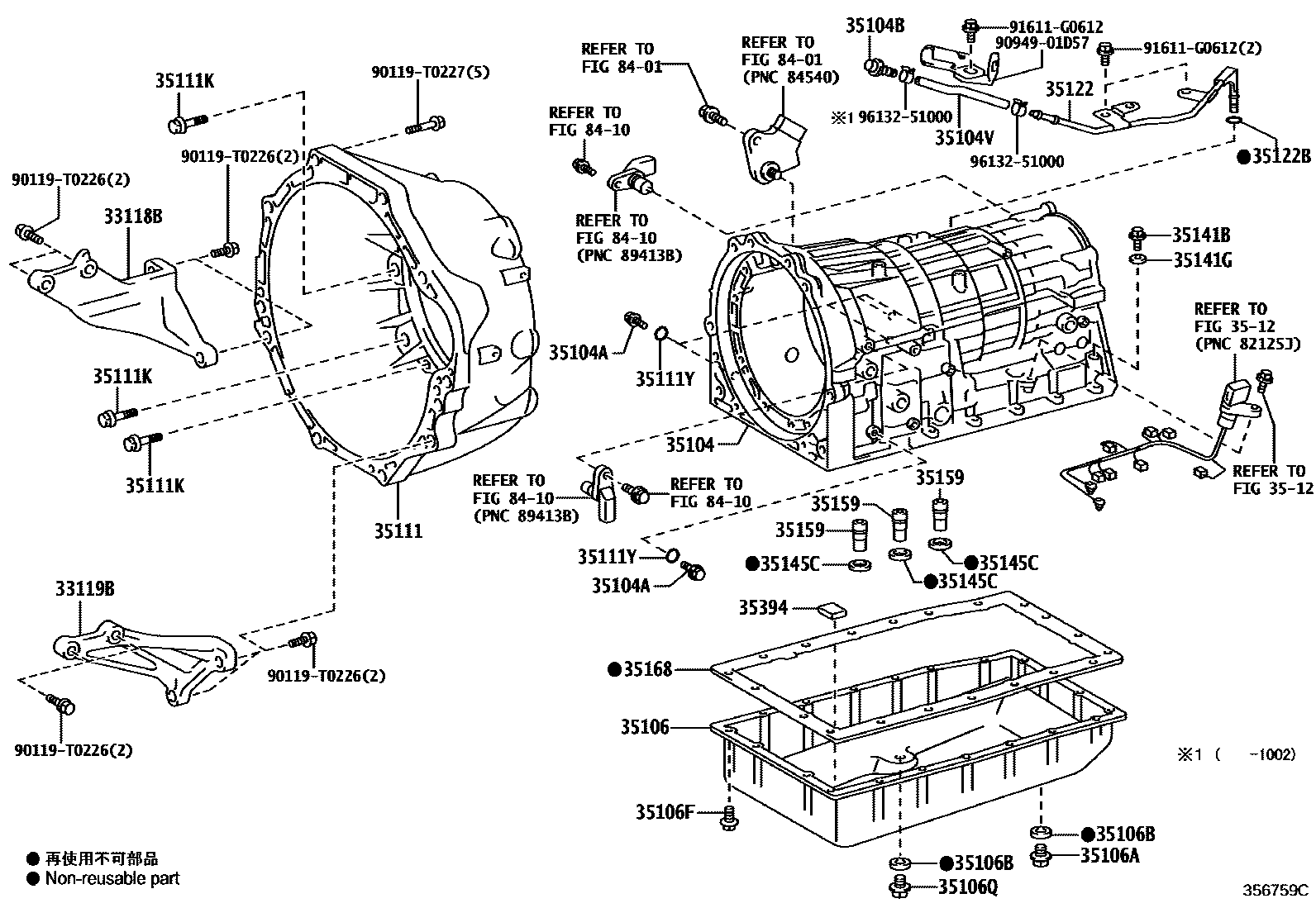

Toyota HILUX 变速器壳和油底壳(ATM) EPC diagram — 356759C
变速器壳和油底壳(ATM) — 356759C (200808 – 999999)

PNC and OE references

PNCPart nameOE numbers
33118BRight reinforcement plate (ATM)33118-04020
33119BLeft reinforcement plate (ATM)33119-0K020
35013Transmission oil pipe sub-assembly35013-0K040
35103Transmission oil level scoring assembly35103-0K030
35104Automatic transmission housing sub-assembly35104-26060 · 35104-26061 · 35104-60221
35104Aautomatic transmission plug90341-08001
35104BVentilation plug No. 1 (ATM)90930-03098 · 90930-03168
35104VHoses (for breather plug)90445-11118 · 90445-11155 · 90445-11159
35106Automatic transmission oil pan sub-assembly35106-60180 · 35106-71030
35106ADrain plug sub-assembly (ATM)90341-10011
35106BDrain plug gasket (ATM)35178-30010
35106FBolt (for automatic transmission oil pan)90119-06173 · 90119-06513
35106QScrew plug (for automatic transmission oil pan)90341-10021
35111automatic transmission housing35111-35090 · 35111-60160
35111KBolts (for securing transmission housing and case)90119-10232 · 90119-10947 · 90119-12378
35111YO-ring (for automatic transmission)90301-06196
35122Snorkel (for automatic transaxle)35122-71010
35122BO-ring (for automatic transmission axle breather pipe joint)90301-04014
35141BScrew plug (for automatic transmission)90341-14011
35141GO-ring (for automatic transmission)90301-11030
35145CTransmission axle housing gasket35145-60020
35150gearbox plug assembly35150-30010
35150AO-ring (for automatic transmission plug)90301-09012
35159brake drum gasket35159-30010 · 35159-60010
35168Automatic transmission oil pan gasket35168-60010
35336O-ring (for transmission filler pipe)90301-09173
35394Oil filter magnet (for transmission)35394-30011
35519DAutomatic transmission information label35519-20030
