Toyota HILUX 防盗装置 — Figure 8424

Toyota HILUX EPC diagram 8424, 防盗装置, with 2 images and 9 PNC and OE references.

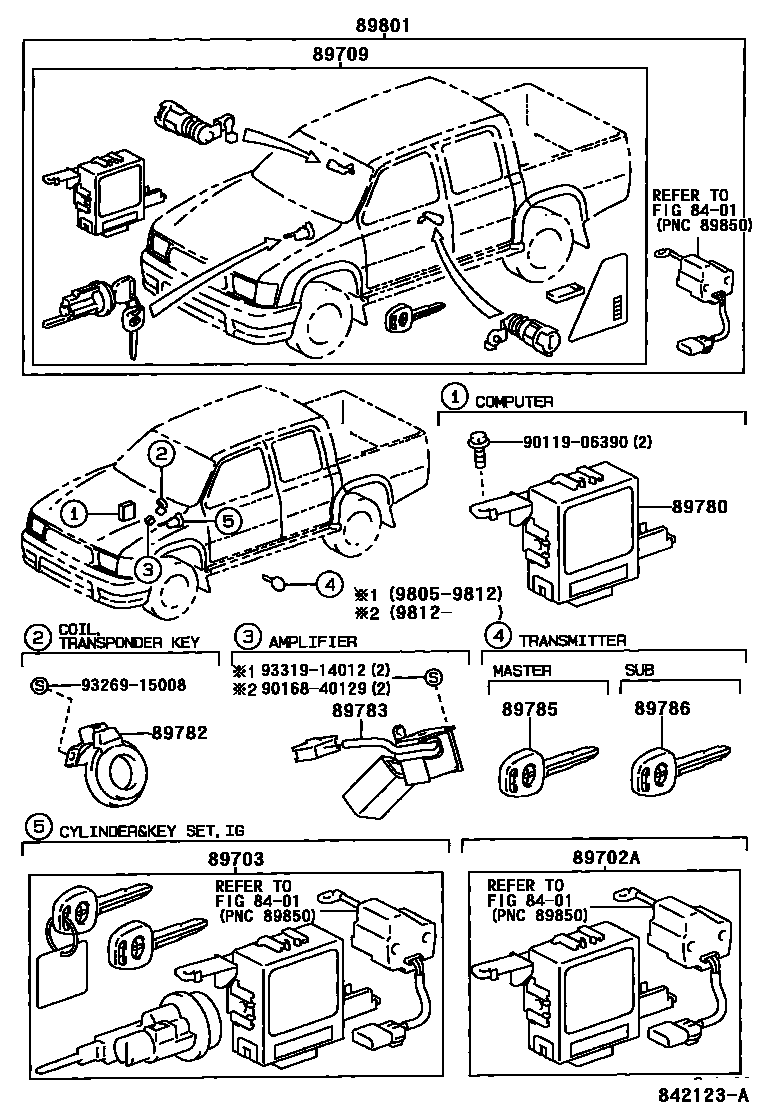

Toyota HILUX 防盗装置 EPC diagram — 842123A
防盗装置 — 842123A (199805 – 200108)

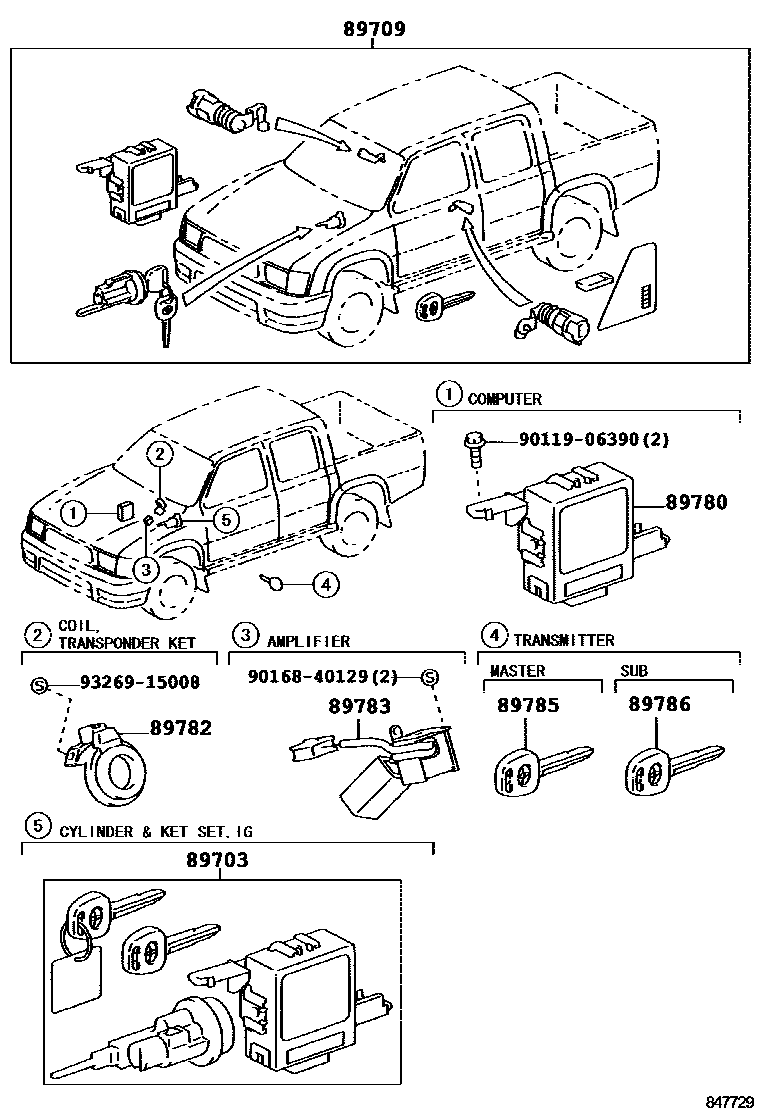

Toyota HILUX 防盗装置 EPC diagram — 847729
防盗装置 — 847729 (200108 – 999999)

PNC and OE references

PNCPart nameOE numbers
89702AValved transceiver control ECU assembly89702-35010 · 89702-35020
89703Ignition lock cylinder and key assembly with transceiver89703-35020 · 89703-35030 · 89703-35040 · 89703-35100 · 89703-35110
89709Transceiver key ECU assembly89709-35041 · 89709-35050 · 89709-35200 · 89709-35210 · 89709-35220 · 89709-35230
89780Transceiver key ECU assembly89780-35020 · 89780-35030 · 89780-35040 · 89780-35060 · 89780-35070
89782transceiver key coil89782-44010
89783transceiver key amplifier89783-35010
89785transceiver key master transmitter89785-35020 · 89785-35060
89786transceiver key secondary transmitter89786-35030 · 89786-35080
89801Diesel transceiver key ECU assembly89801-35011 · 89801-35020 · 89801-35031 · 89801-35040
