Toyota HILUX ABS 和 VSC — Figure 8414

Toyota HILUX EPC diagram 8414, ABS 和 VSC, with 2 images and 14 PNC and OE references.

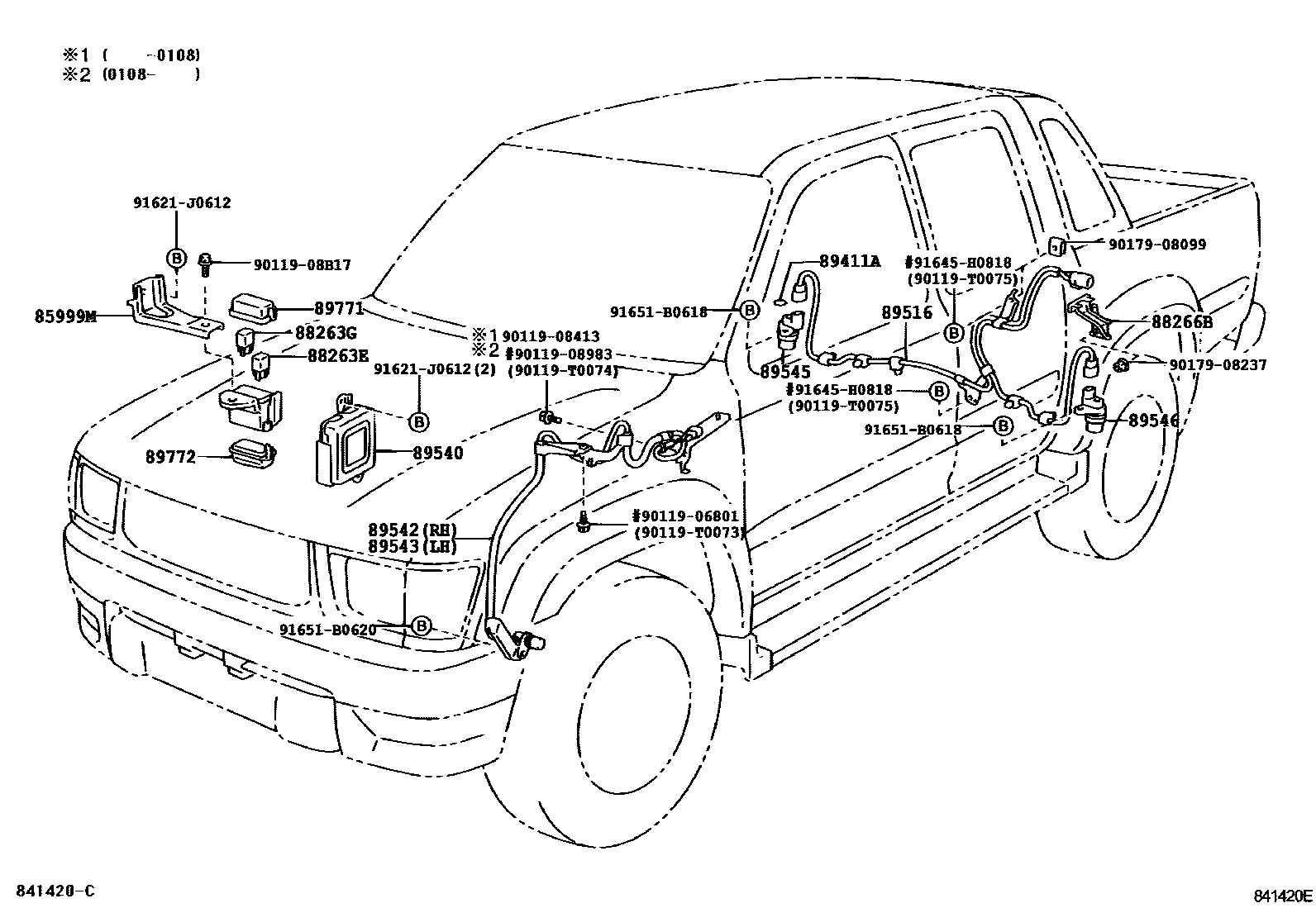

Toyota HILUX ABS 和 VSC EPC diagram — 841420E
ABS 和 VSC — 841420E (199708 – 999999)

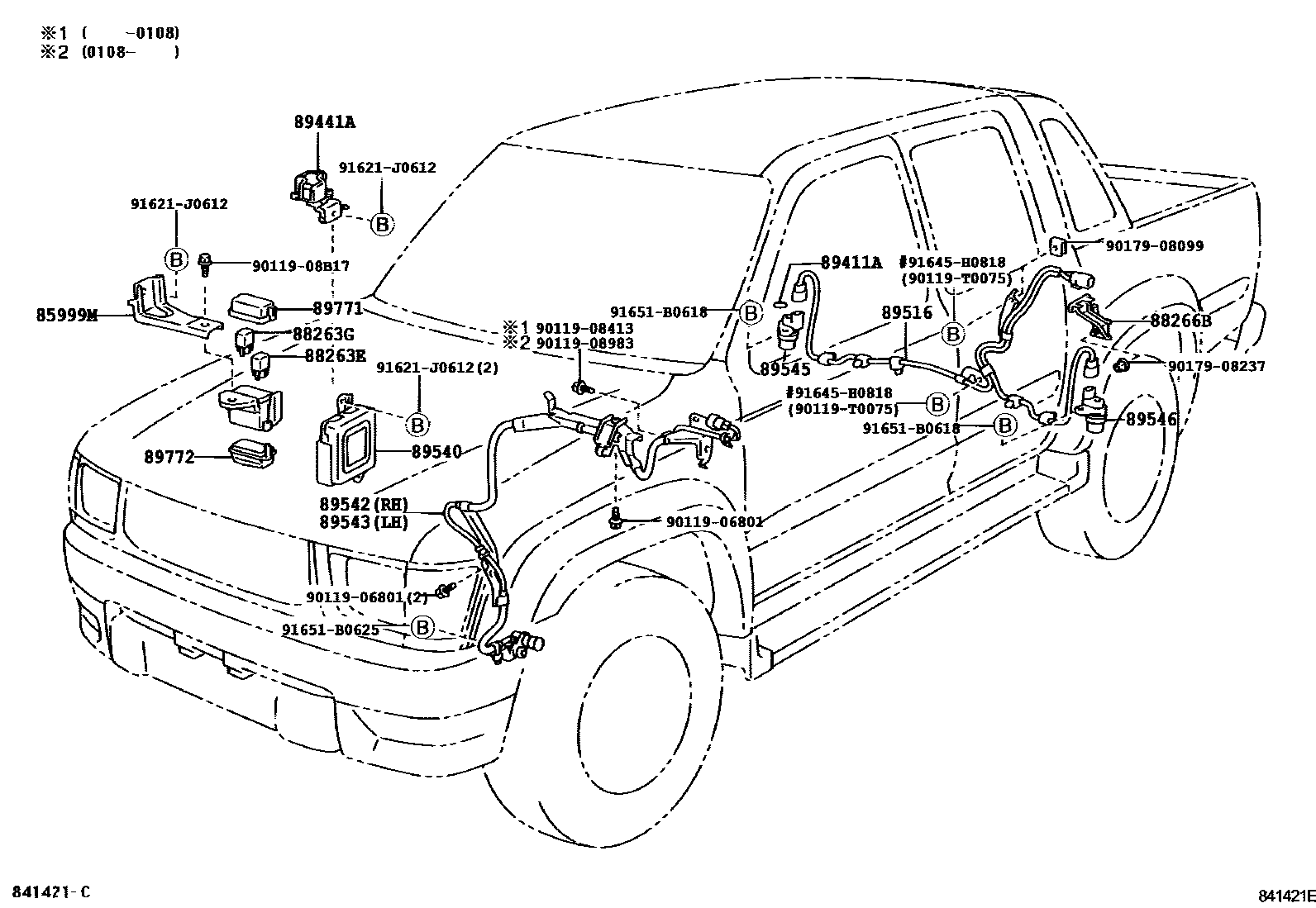

Toyota HILUX ABS 和 VSC EPC diagram — 841421E
ABS 和 VSC — 841421E (199708 – 999999)

PNC and OE references

PNCPart nameOE numbers
85999MRelay bracket85999-35100 · 85999-35110
88263ENo. 2 anti-skid control relay88263-24030
88263GAnti-skid control relay88263-14110
88266BNo. 1 anti-skid control sensor clip88266-35600
89411AO-ring (for speed sensor)96723-19021
89441Adeceleration sensor89440-35040 · 89440-35050
89516Anti-skid control sensor wiring harness89516-35050 · 89516-35060
89540Anti-skid control ECU assembly89540-35140 · 89540-35150 · 89540-35160
89542Right front wheel speed sensor89542-35080 · 89542-35090
89543Left front wheel speed sensor89543-35080 · 89543-35090
89545Right rear wheel speed sensor89545-35020
89546Left rear wheel speed sensor89546-35020
89771ABS relay box upper cover89771-12010
89772ABS relay box lower cover89772-12010
