Toyota HILUX 线束和卡夹 — Figure 8202

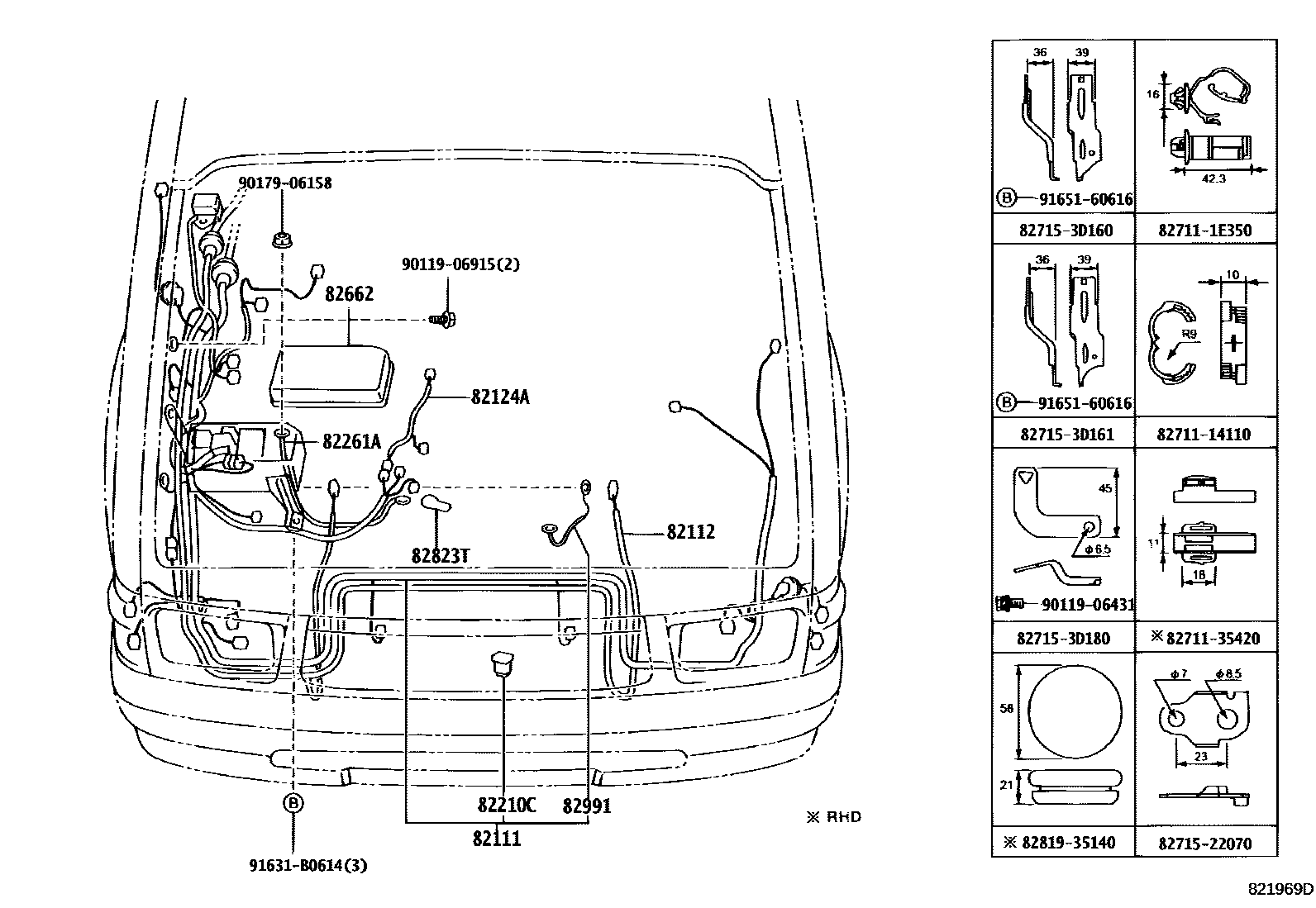

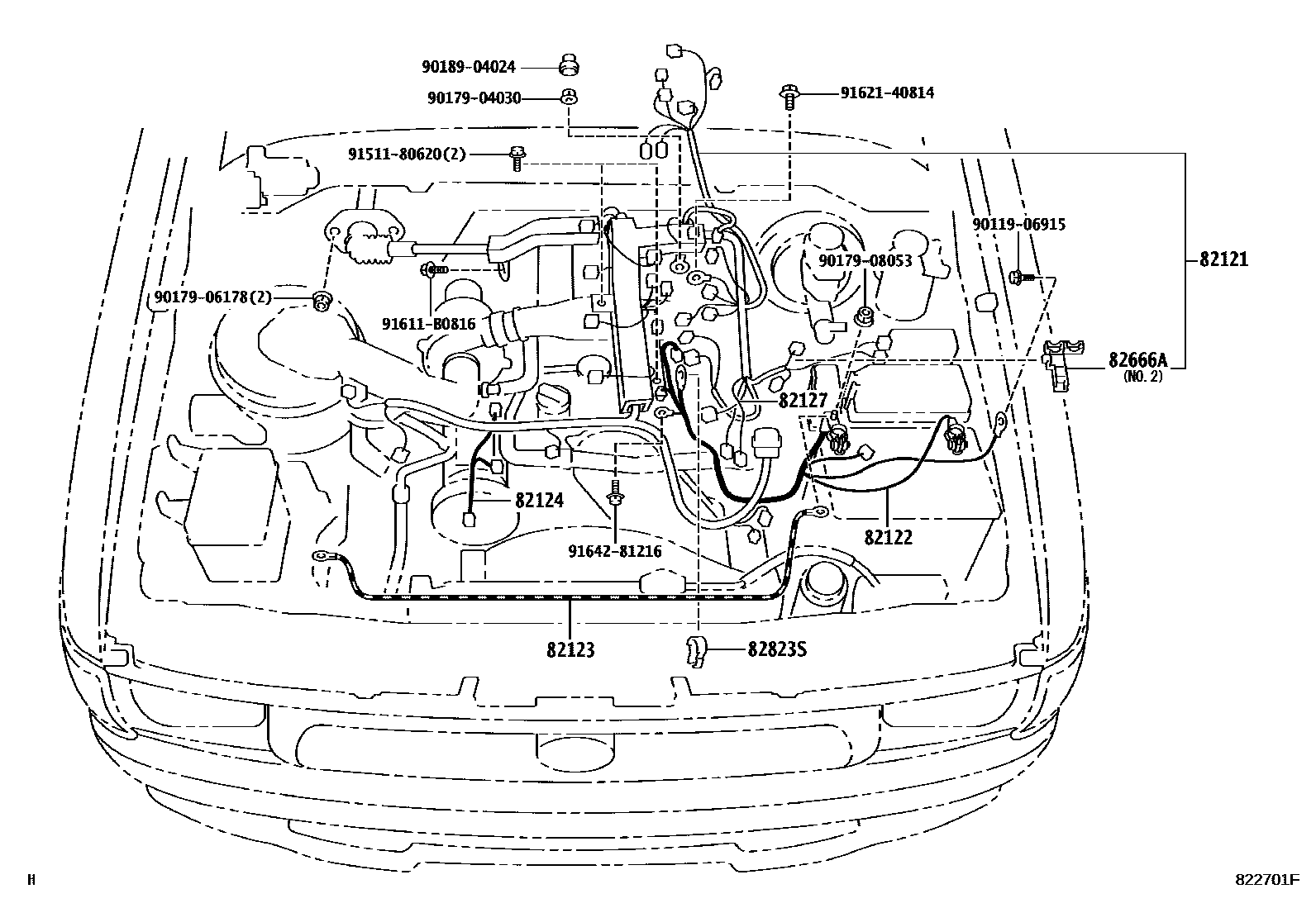

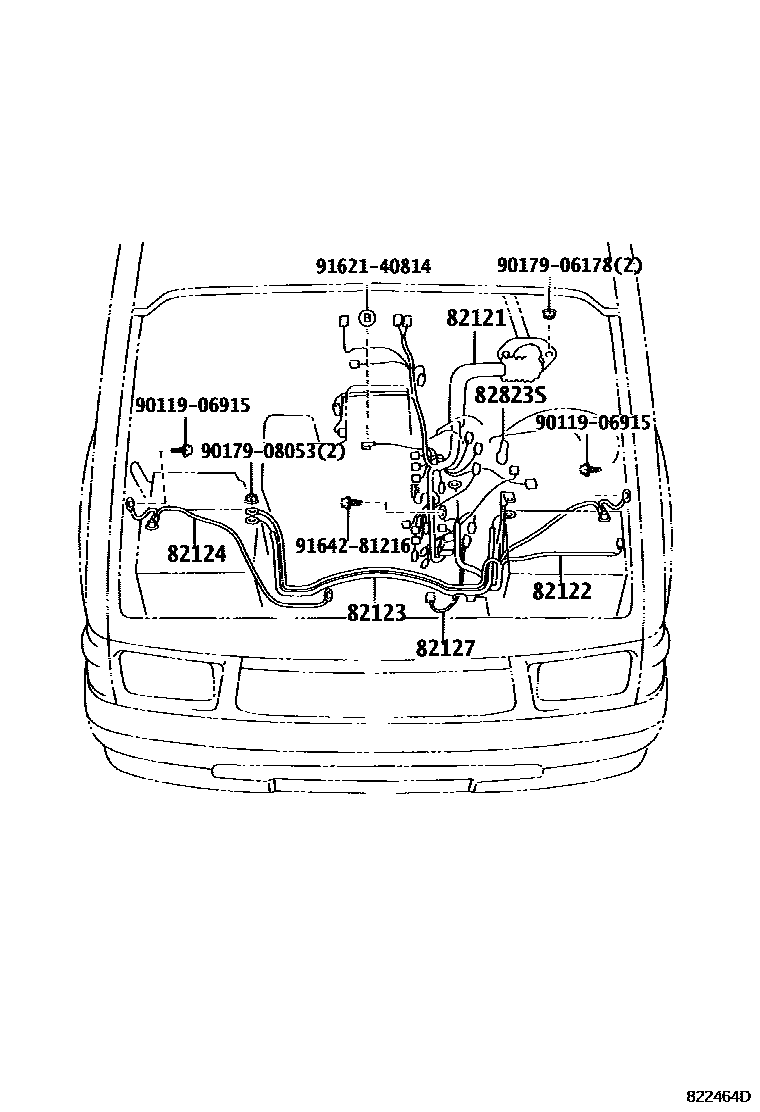

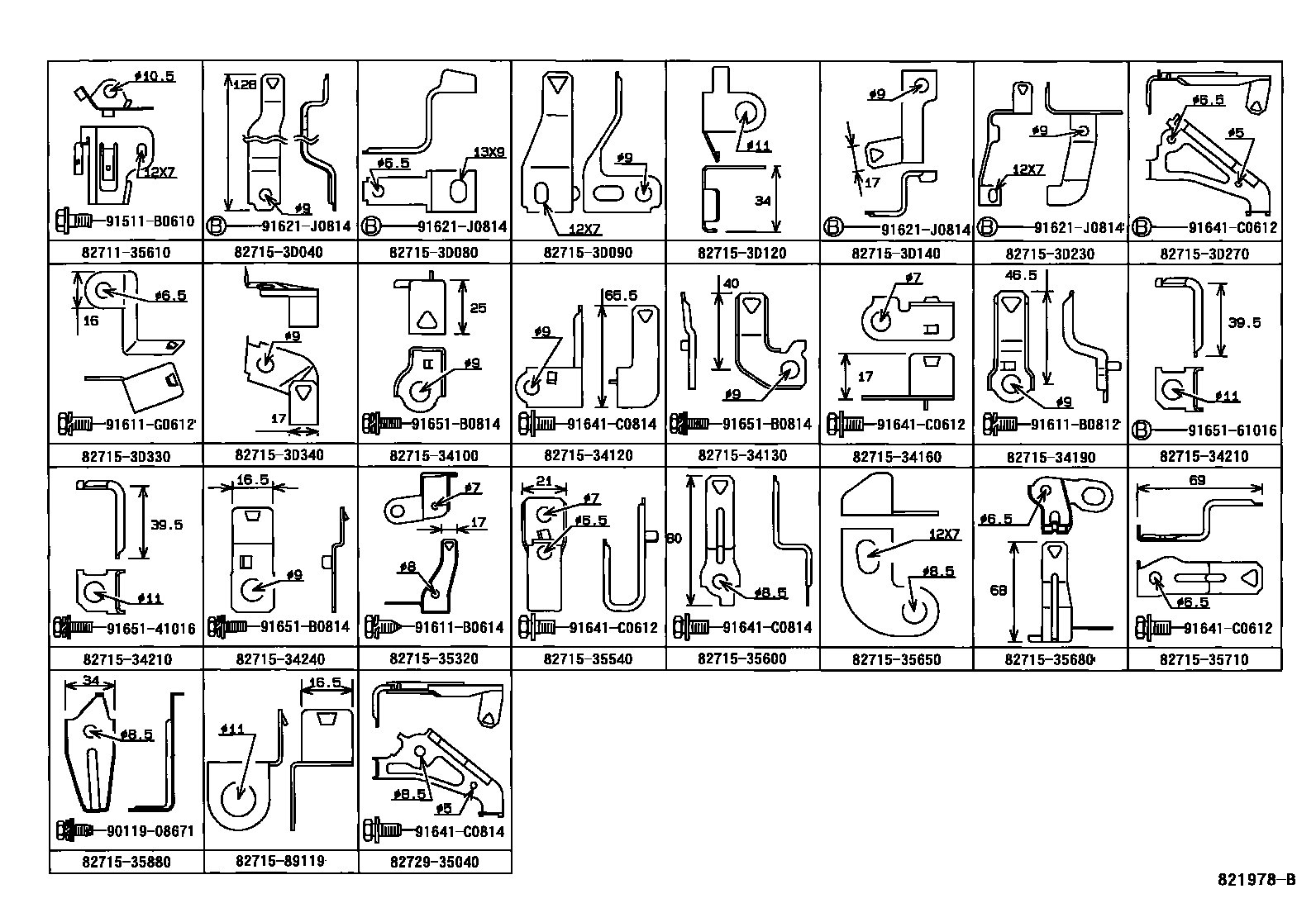

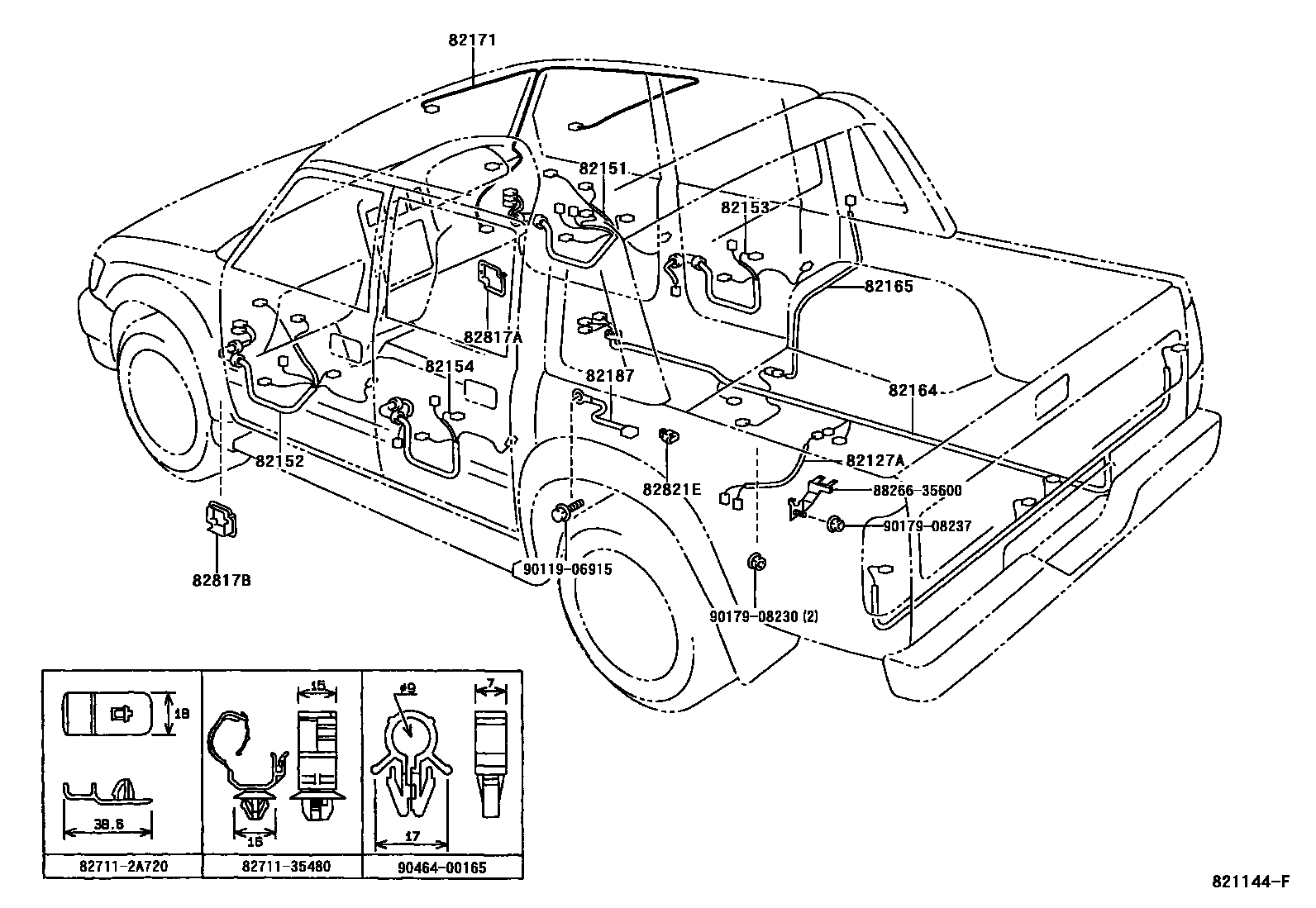

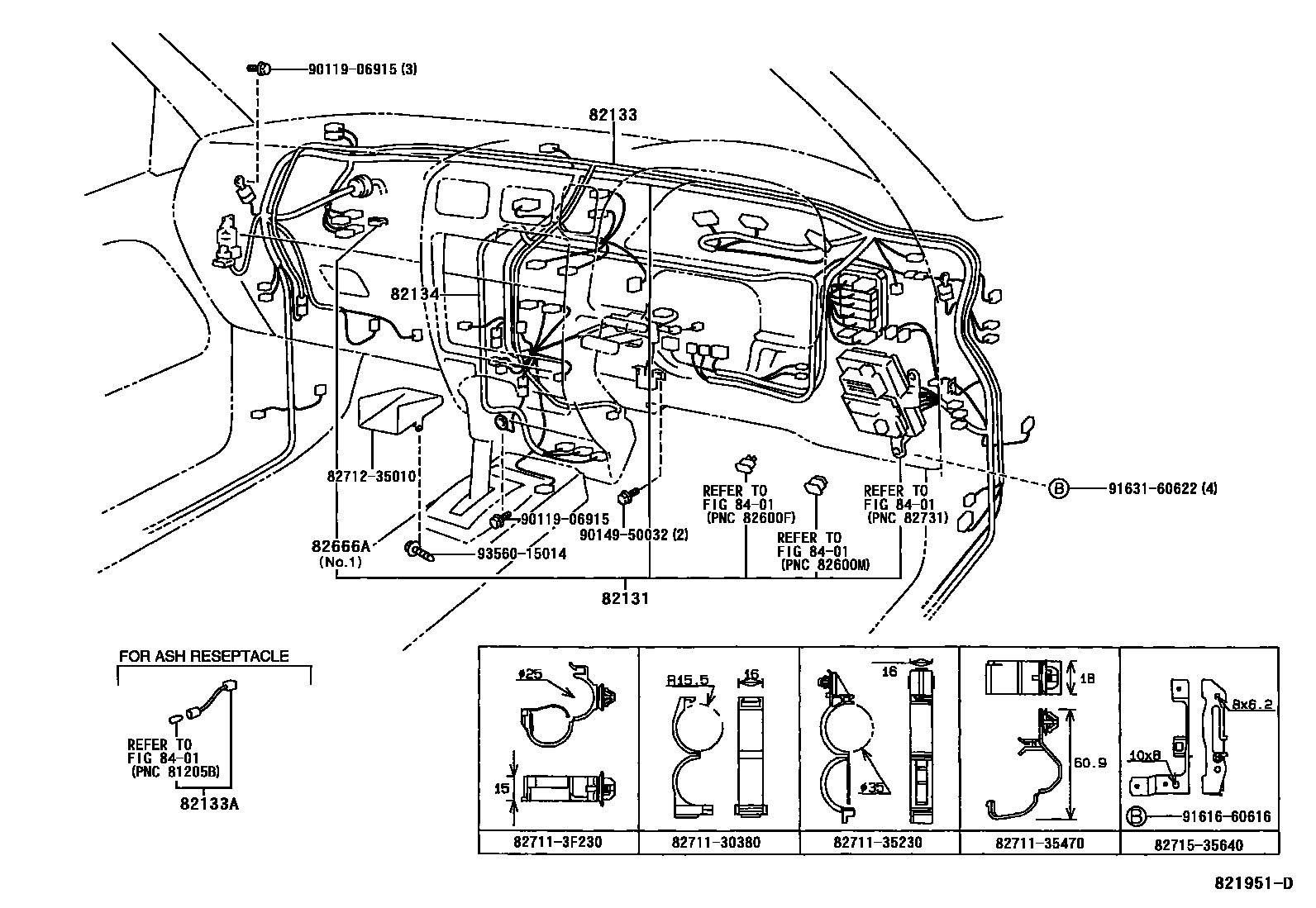

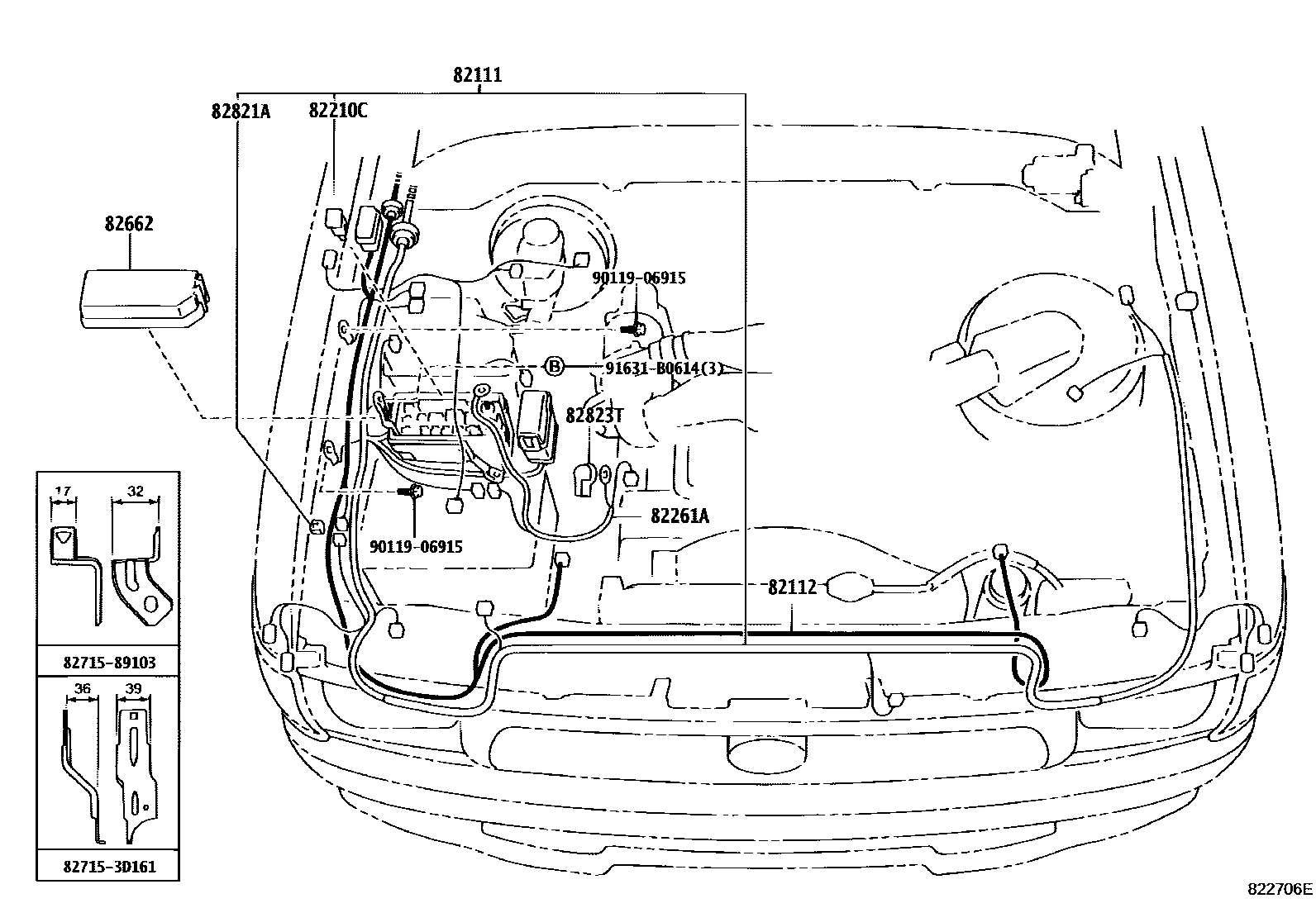

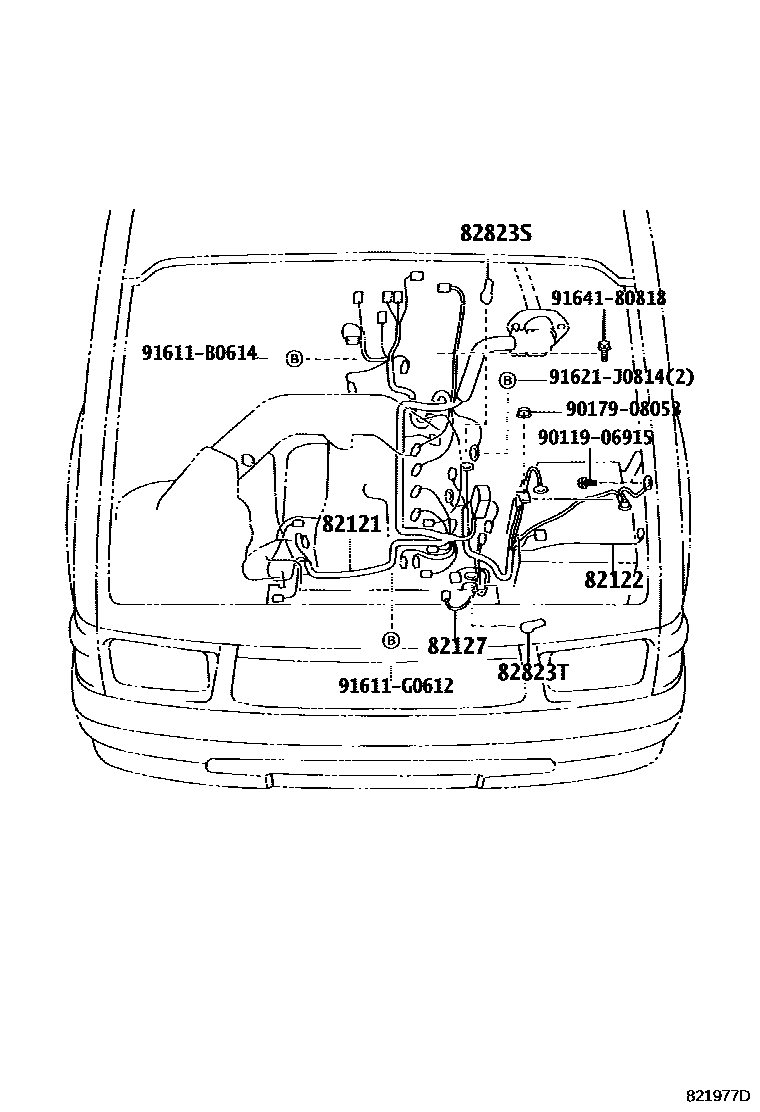

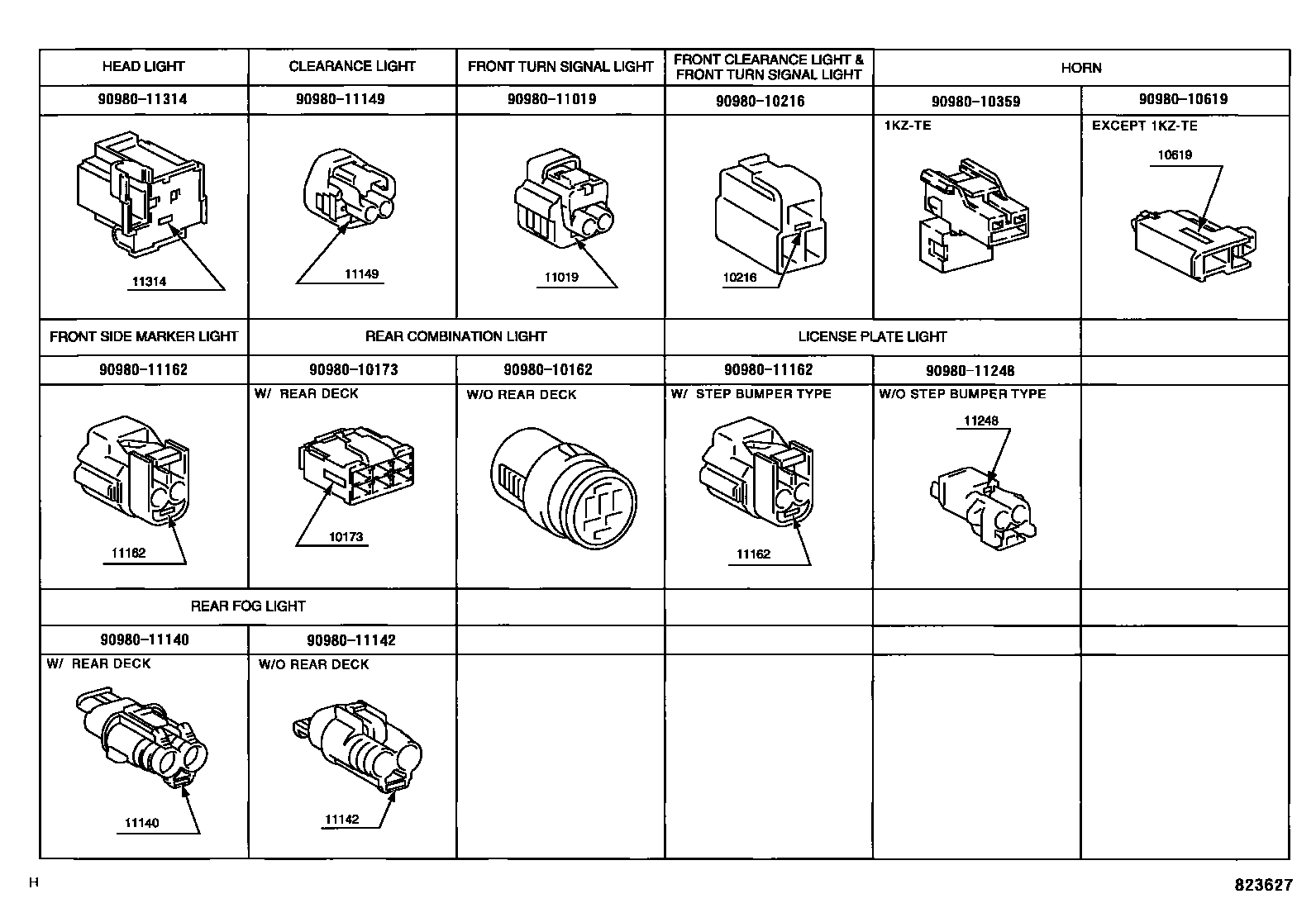

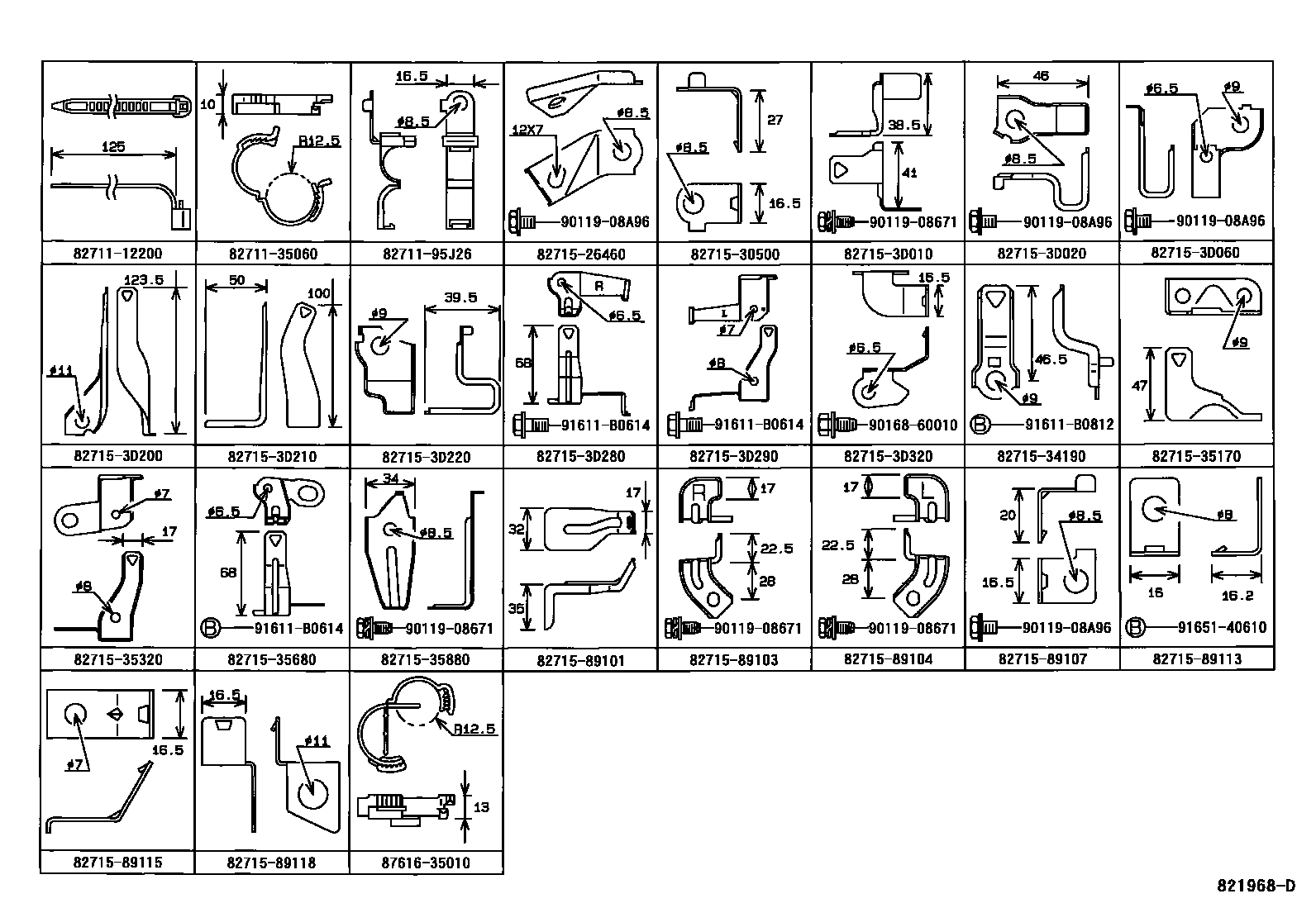

Toyota HILUX EPC diagram 8202, 线束和卡夹, with 16 images and 34 PNC and OE references.
PNC and OE references

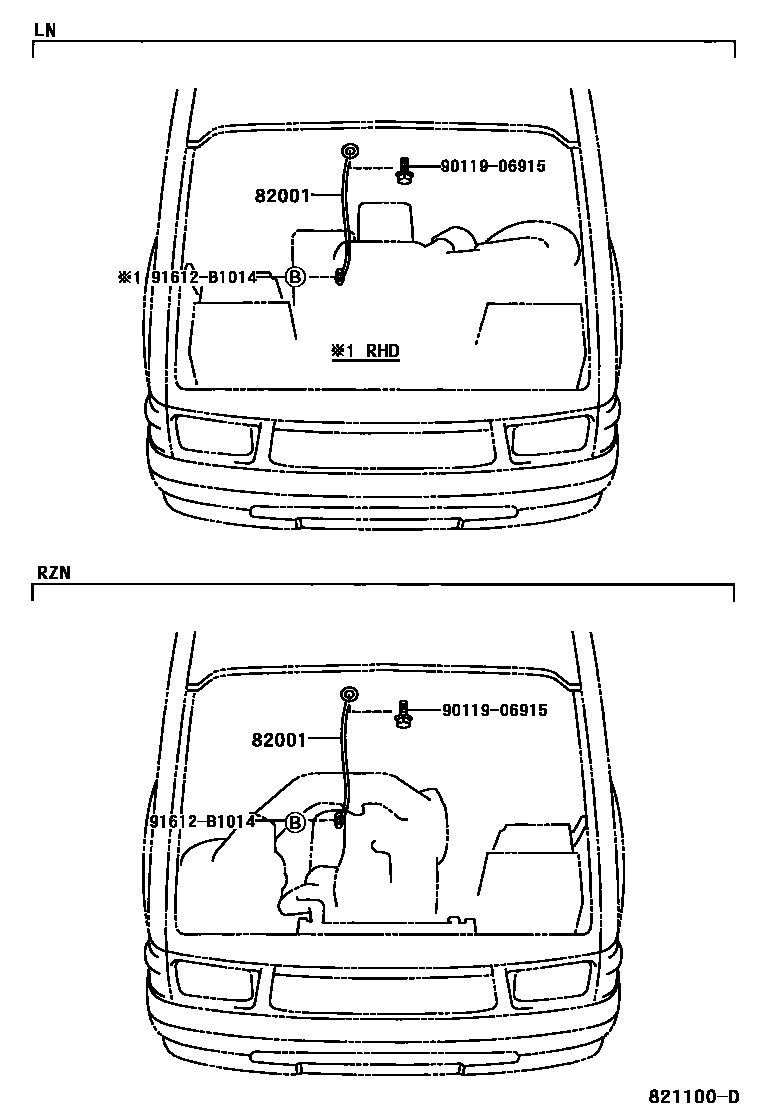

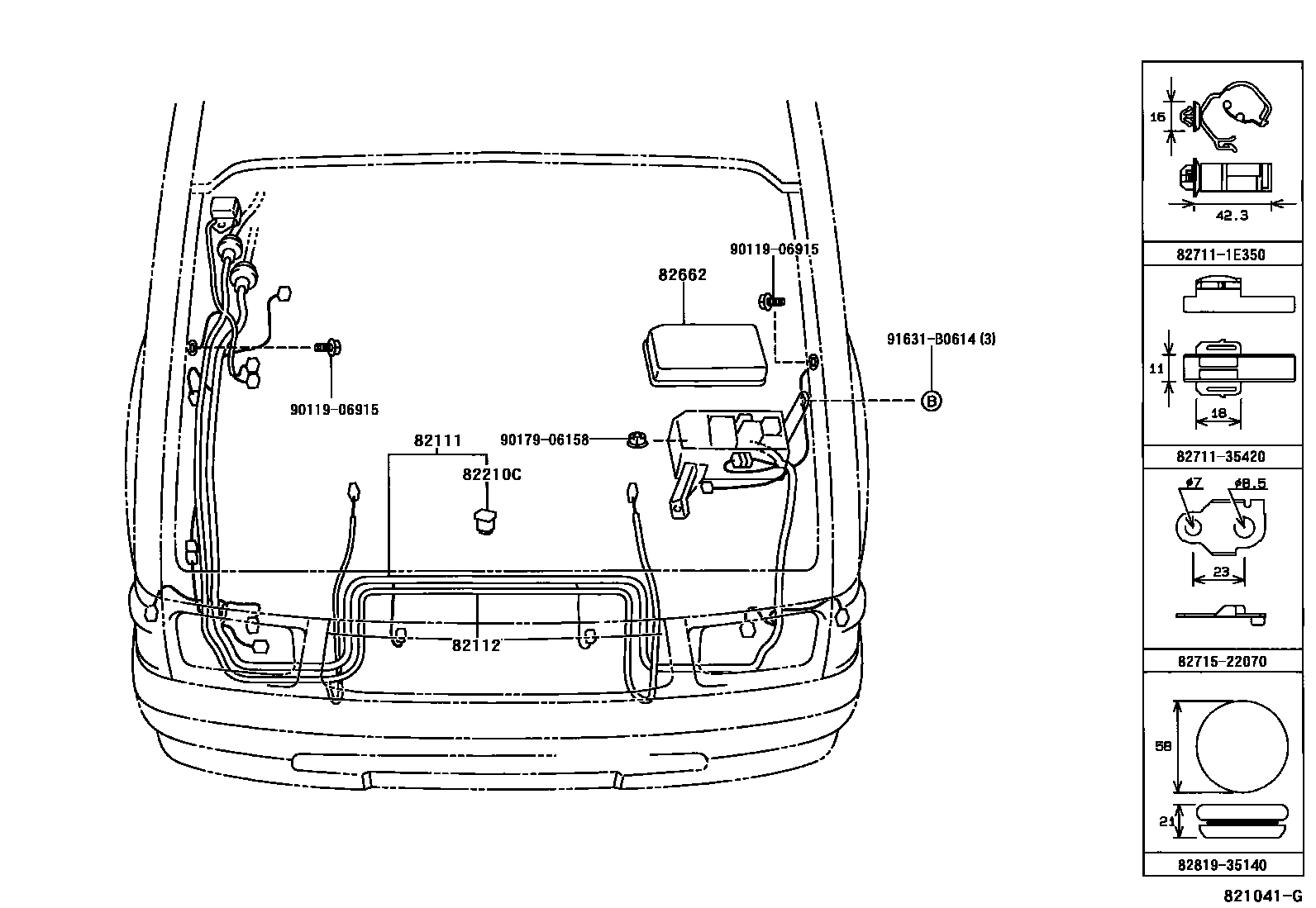

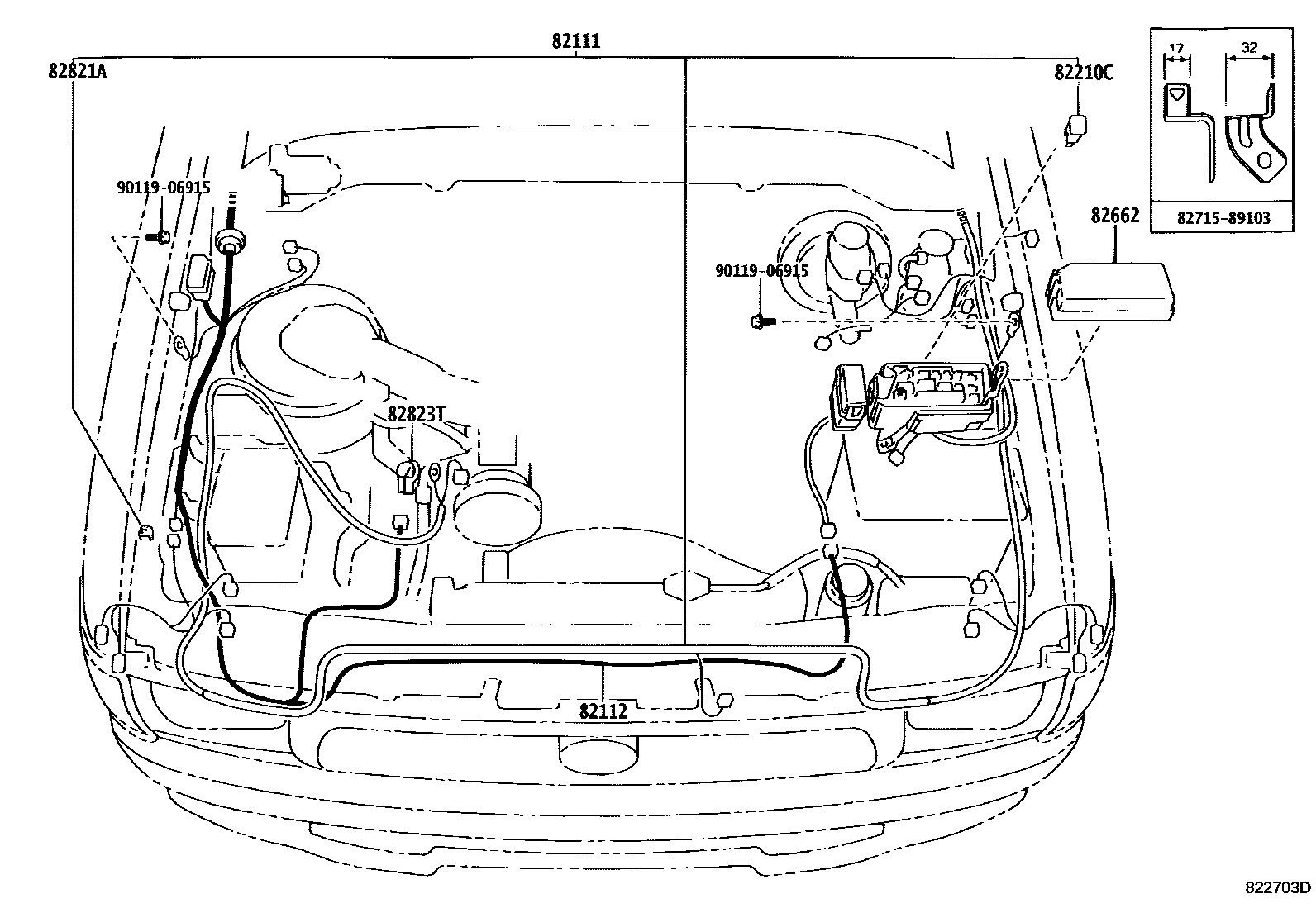

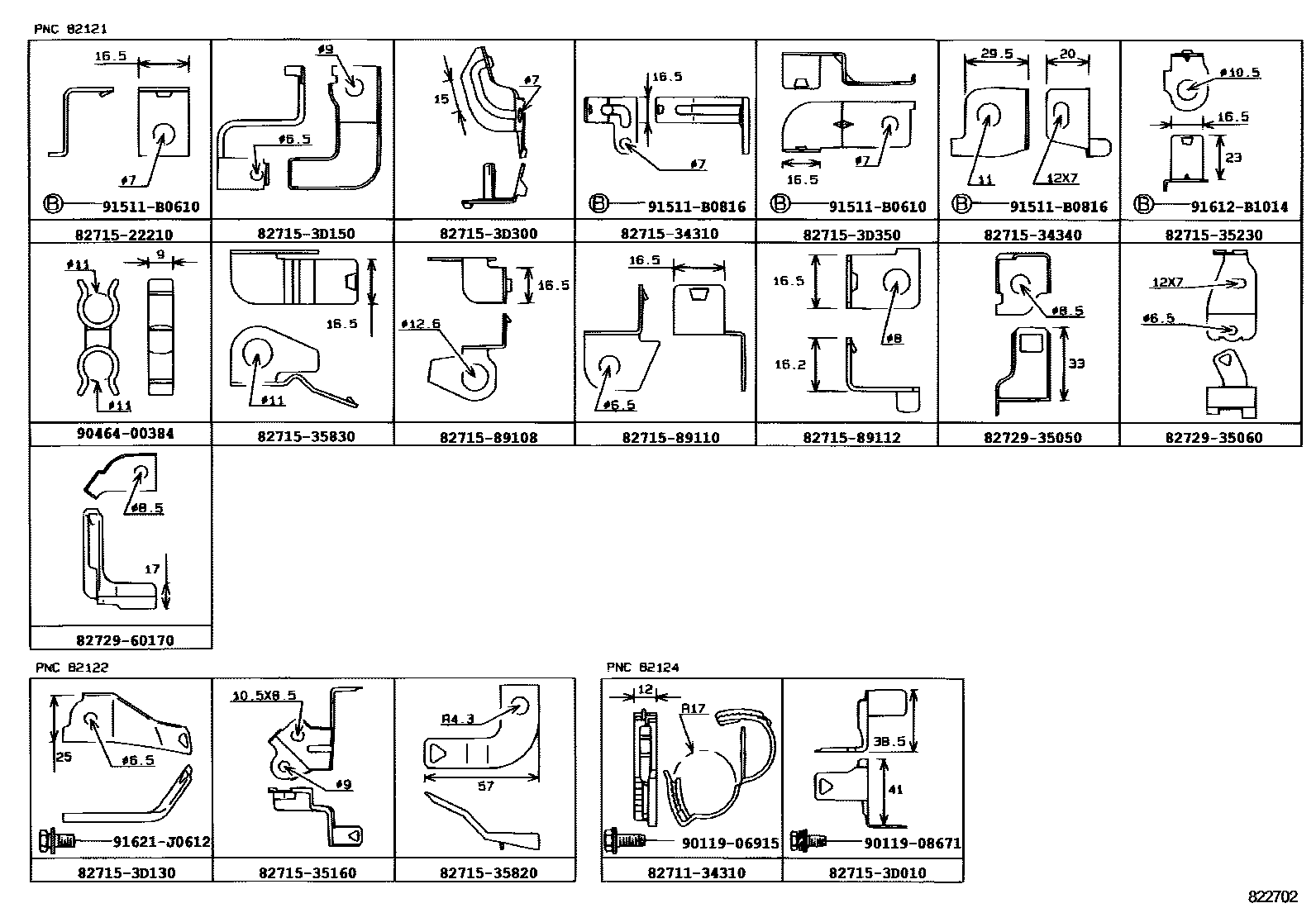

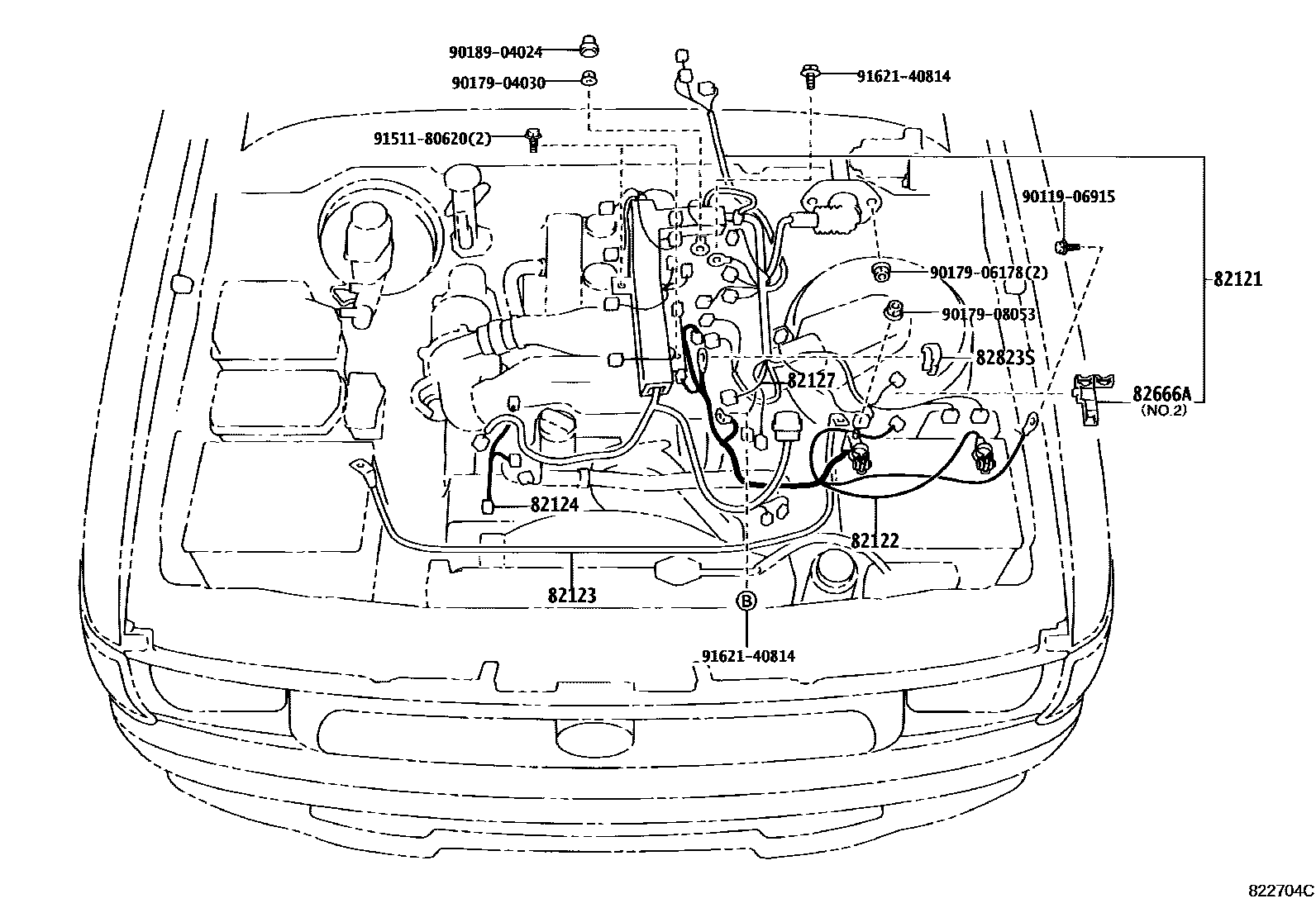

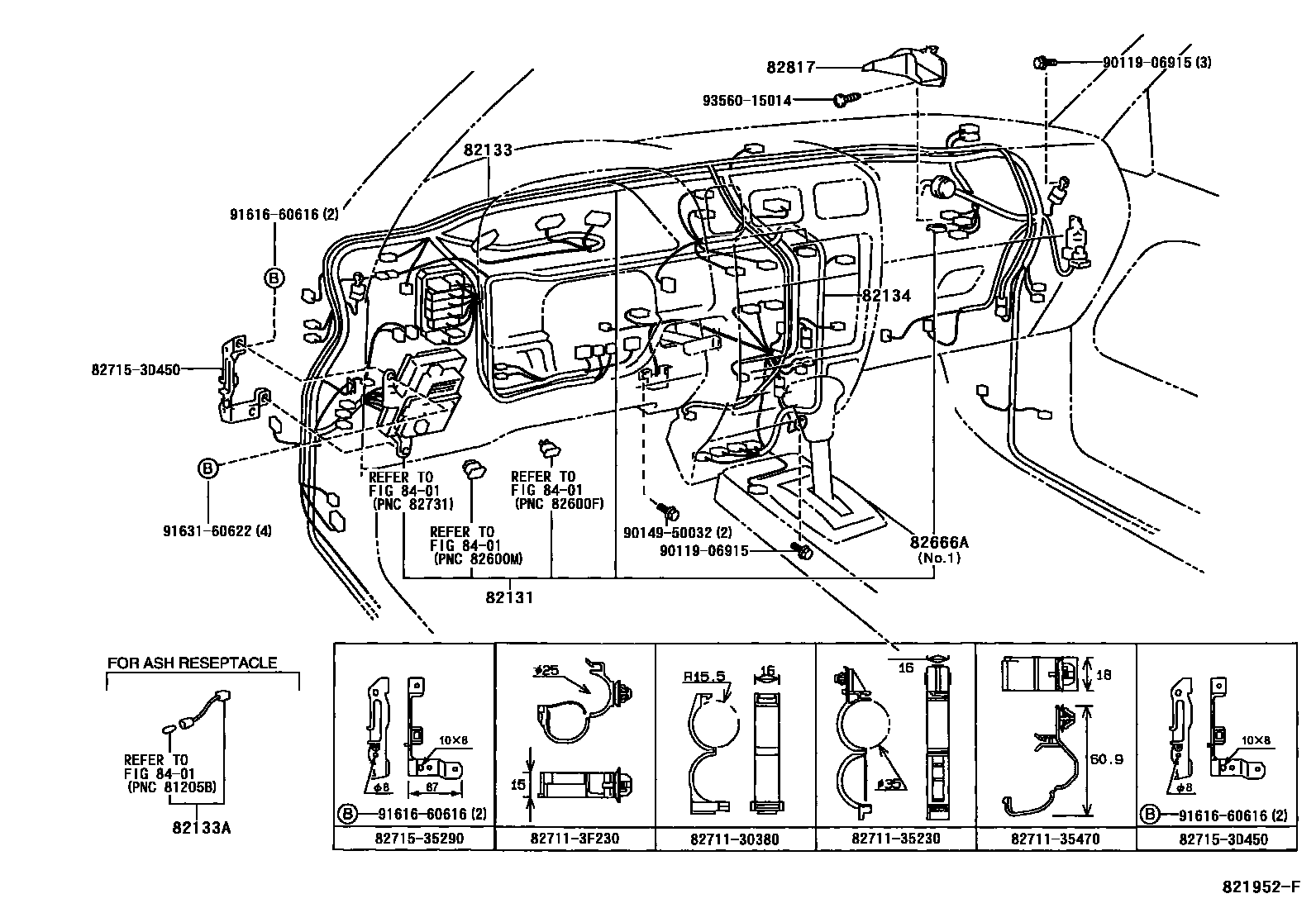

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 82124-35170 · 82124-35190 · 82124-35230 |
| 82111 | Engine room main wiring harness | 82111-3D860 · 82111-3D861 · 82111-3D862 · 82111-3G070 · 82111-3G071 · 82111-3G072 · 82111-3G080 · 82111-3G081 · 82111-3G082 · 82111-3G140 · 82111-3G141 · 82111-3G150 · 82111-3G151 · 82111-3G160 · 82111-3G161 · 82111-3G170 · 82111-3G171 · 82111-3G200 · 82111-3G201 · 82111-3G202 · 82111-3G210 · 82111-3G211 · 82111-3G212 · 82111-3G220 · 82111-3G221 · 82111-3G222 · 82111-3G230 · 82111-3G231 · 82111-3G232 · 82111-3G240 · 82111-3G241 · 82111-3G242 · 82111-3G250 · 82111-3G251 · 82111-3G252 · 82111-3G260 · 82111-3G261 · 82111-3G262 · 82111-3G720 · 82111-3G730 · 82111-3G740 · 82111-3G880 · 82111-3G890 · 82111-3M170 · 82111-3M180 · 82111-3M190 · 82111-3M200 · 82111-3M210 · 82111-3M220 · 82111-3M230 · 82111-3M350 · 82115-35030 · 82115-35040 |
| 82112 | Engine room wiring harness No. 2 | 82112-35020 · 82112-35021 · 82112-35030 · 82112-35031 · 82112-35040 · 82112-35050 |
| 82121 | Engine wiring harness | 82121-3D620 · 82121-3D621 · 82121-3D650 · 82121-3D660 · 82121-3D661 · 82121-3D670 · 82121-3D671 · 82121-3D810 · 82121-3G070 · 82121-3G071 · 82121-3G130 · 82121-3G140 · 82121-3G540 · 82121-3M110 · 82121-3M120 · 82121-3M130 · 82121-3M140 · 82121-3M150 |
| 82122 | Engine No. 2 wiring harness | 82122-35500 · 82122-35520 · 82122-35530 · 82122-35540 · 82122-35541 · 82122-35580 · 82122-35590 · 82122-35591 · 82122-35640 · 82122-35641 · 82122-35650 · 82122-35651 · 82122-35740 · 82122-35741 · 82122-35830 · 82122-35840 · 82122-35850 · 82122-35870 · 82122-35871 · 82122-3D010 · 82122-3D040 · 82122-3D060 · 82122-3D070 · 82122-3D130 |
| 82123 | Engine No. 3 wiring harness | 82123-35070 · 82123-35110 |
| 82124 | Engine No. 4 wiring harness | 82124-35090 · 82124-35110 · 82124-35210 · 82124-35220 |
| 82124A | Engine No. 5 wiring harness | 82124-35070 |
| 82127 | Differential harness | 82127-35140 · 82127-35190 |
| 82127A | Differential harness (to wire harness group) | 82127-35130 · 82127-35150 · 82127-35151 |
| 82131 | Front panel wiring harness | 82129-35810 · 82129-35820 · 82129-35830 · 82129-35840 · 82129-35850 · 82129-35860 · 82129-35870 · 82129-35880 · 82129-35890 · 82131-3M500 · 82131-3M510 · 82131-3M520 · 82131-3M530 · 82131-3M531 · 82131-3M550 · 82131-3M551 · 82131-3M560 · 82131-3M570 · 82131-3M580 · 82131-3M581 · 82131-3M590 · 82131-3M600 · 82131-3M610 · 82131-3M620 · 82131-3M630 · 82131-3M640 · 82131-3M650 · 82131-3M651 · 82131-3M660 · 82131-3M661 · 82131-3M670 · 82131-3M680 · 82131-3M690 · 82131-3N810 · 82131-3N830 · 82131-3N840 · 82131-3S200 · 82131-3S210 · 82135-3D450 · 82135-3D460 · 82135-3D470 · 82135-3D480 · 82135-3D490 · 82135-3D500 · 82135-3D510 · 82135-3D520 · 82135-3D530 · 82135-3G250 · 82135-3G251 · 82135-3G260 · 82135-3G261 · 82135-3G262 · 82135-3G270 · 82135-3G271 · 82135-3G272 · 82135-3G280 · 82135-3G281 · 82135-3G282 · 82135-3G290 · 82135-3G291 · 82135-3G292 · 82135-3G300 · 82135-3G301 · 82135-3G302 · 82135-3G310 · 82135-3G311 · 82135-3G312 · 82135-3G320 · 82135-3G321 · 82135-3G322 · 82135-3G330 · 82135-3G331 · 82135-3G332 · 82135-3G340 · 82135-3G341 · 82135-3G342 · 82135-3G350 · 82135-3G351 · 82135-3G352 · 82135-3G360 · 82135-3G361 · 82135-3G362 · 82135-3G370 · 82135-3G371 · 82135-3G372 · 82135-3G380 · 82135-3G381 · 82135-3G382 · 82135-3G390 · 82135-3G391 · 82135-3G392 · 82135-3G400 · 82135-3G401 · 82135-3G402 · 82135-3G410 · 82135-3G411 · 82135-3G412 · 82135-3G420 · 82135-3G421 · 82135-3G422 · 82135-3G430 · 82135-3G431 · 82135-3G432 · 82135-3G440 · 82135-3G441 · 82135-3G442 · 82148-35560 · 82148-35570 · 82148-35580 · 82148-35590 · 82148-35600 · 82148-35610 · 82148-35620 · 82148-35630 · 82148-35640 · 82148-35650 · 82148-35660 · 82148-35670 |
| 82133 | Front No. 3 wiring harness | 82133-35010 · 82133-35020 |
| 82133A | Front No. 3 wiring harness | 82133-35080 |
| 82134 | Front No. 4 wiring harness | 82134-35030 · 82134-35040 |
| 82151 | Right front door wiring harness | 82151-35150 · 82151-35170 · 82151-35190 · 82151-35250 · 82151-35260 · 82151-35300 · 82152-35130 · 82152-35140 · 82152-35200 |
| 82152 | Left front door wiring harness | 82151-35150 · 82151-35190 · 82152-35130 · 82152-35140 · 82152-35200 · 82152-35220 · 82152-35230 · 82152-35240 · 82152-35250 · 82152-35340 |
| 82153 | Rear door wiring harness No. 1 | 82153-35070 · 82153-35080 · 82153-35090 |
| 82154 | Rear door wiring harness No. 2 | 82153-35070 · 82153-35080 · 82153-35090 |
| 82164 | Frame wiring harness set | 82164-35830 · 82164-35831 · 82164-35860 · 82164-35870 · 82164-35880 · 82164-35881 · 82164-35890 · 82164-35891 · 82164-3D010 · 82164-3D020 · 82164-3D070 · 82164-3D080 · 82164-3D130 · 82164-3D140 · 82164-3D150 · 82164-3D160 · 82164-3D170 · 82164-3D180 · 82164-3D250 · 82164-3D260 · 82164-3D270 · 82164-3D280 · 82164-3D290 · 82164-3D300 · 82164-3D310 · 82164-3D320 · 82164-3D330 · 82164-3D340 · 82164-3D410 · 82164-3D420 · 82164-3D450 · 82164-3D451 · 82164-3D670 · 82164-3D680 · 82164-3D690 · 82164-3D700 · 82164-3D710 · 82164-3D720 · 82164-3G040 · 82164-3G060 · 82164-3G130 · 82164-3G140 · 82164-3G150 · 82164-3G160 · 82164-3G170 · 82164-3G180 · 82164-3G260 · 82164-3G280 · 82164-3G300 · 82164-3G310 · 82164-3G320 · 82164-3G330 · 82164-3G350 · 82164-3G360 · 82164-3G370 · 82164-3G530 · 82164-3G600 · 82164-3G610 · 82164-3G620 · 82164-3G630 · 82164-3G650 · 82164-3G660 · 82164-3G690 · 82164-3G700 · 82164-3G710 · 82164-3G720 · 82164-3G840 · 82164-3M030 · 82164-3M150 · 82164-3M160 · 82164-3M170 · 82164-3M180 · 82164-3M220 · 82164-3M230 · 82164-3M280 · 82164-3M290 · 82164-3M300 · 82164-3M310 · 82164-3M320 · 82164-3M330 · 82164-3M340 · 82164-3M350 |
| 82165 | No. 2 frame wiring harness | 82165-35070 |
| 82171 | Roof No. 1 wiring harness | 82171-35320 · 82171-35330 · 82171-35370 · 82171-35390 · 82171-35410 · 82171-35440 · 82171-35470 |
| 82187 | Rear window wiring harness No. 2 | 82187-35050 · 82187-35060 |
| 82210C | fuse | 90982-08202 · 90982-08203 · 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 · 90982-08283 · 90982-08284 · 90982-08285 |
| 82261A | Generator wiring harness | 82261-35110 · 82261-35210 |
| 82662 | Relay box upper cover | 82662-35500 · 82662-35510 · 82662-35550 · 82662-35560 · 82662-35590 · 82662-35600 · 82662-35680 · 82662-35690 · 82662-35720 · 82662-35770 · 82662-35790 · 82662-3D060 |
| 82666A | Connector holder No. 2 | 82666-35250 · 82666-35410 |
| 82817 | No. 1 wire harness protection device | 82817-35450 |
| 82817A | No. 2 wire harness protection device | 82817-35420 |
| 82817B | No. 3 wire harness protection device | 82817-35430 |
| 82821A | Connector cover | 82821-20280 |
| 82821E | Connector cover | 82821-20210 · 82821-33150 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-35040 · 82823-35050 · 82823-35060 · 82823-35070 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82991 | Fuse repair line | 82991-35050 |
