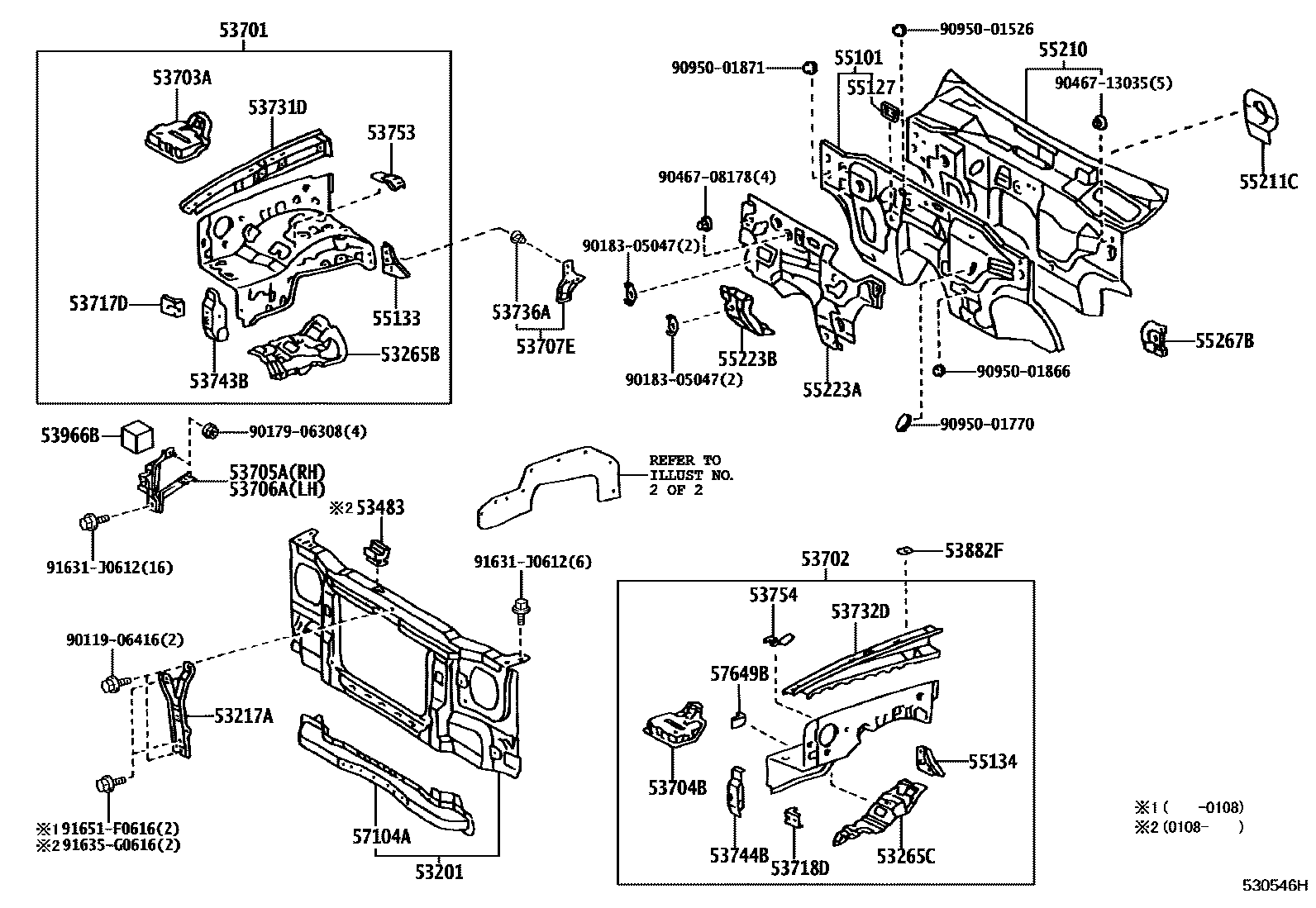

Toyota HILUX 前翼子板挡泥板和前围板 — Figure 5355
Toyota HILUX EPC diagram 5355, 前翼子板挡泥板和前围板, with 2 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 53201 | Radiator bracket sub-assembly | 53201-35130 · 53201-35200 |
| 53217A | engine cover lock bracket | 53217-35030 · 53217-35050 |
| 53265B | No. 1 right battery bracket mounting bracket | 53265-35040 |
| 53265C | No. 1 left battery bracket mounting bracket | 53266-35030 |
| 53483 | Engine cover support rod protector | 53483-35010 |
| 53701 | Right front fender fender sub-assembly | 53701-35380 · 53701-35381 · 53701-35440 · 53701-35441 · 53701-35480 · 53701-35481 · 53701-35610 · 53701-35611 · 53701-35620 · 53701-35621 · 53701-35630 · 53701-35631 · 53701-35680 · 53701-35681 · 53701-35690 · 53701-35691 · 53701-35700 · 53701-35701 · 53701-35710 · 53701-35711 · 53701-35720 · 53701-35721 · 53701-35740 · 53701-35741 · 53701-3D140 · 53701-3D150 · 53701-3D160 · 53701-3D170 · 53701-3D180 · 53701-3D190 · 53701-3D210 · 53701-3D220 · 53701-3D230 · 53701-3D240 · 53701-3D250 · 53701-3D260 · 53701-3D370 · 53701-3D420 |
| 53702 | Left front fender fender sub-assembly | 53702-35620 · 53702-35622 · 53702-35680 · 53702-35710 · 53702-35712 · 53702-35720 · 53702-35722 · 53702-35730 · 53702-35732 · 53702-3D020 · 53702-3D030 · 53702-3D050 · 53702-3D100 · 53702-3D110 · 53702-3D430 · 53702-3D450 |
| 53703A | Battery right side bracket sub-assembly | 53703-35030 |
| 53704B | Battery left side bracket sub-assembly | 53704-35060 |
| 53705A | Right fender fender bracket sub-assembly | 53705-35040 · 53705-35070 |
| 53706A | Left fender fender bracket sub-assembly | 53706-35040 · 53706-35070 |
| 53707E | Fender right fender sub-assembly | 53707-35010 · 53707-35020 |
| 53717D | Right fender fender corner panel | 53717-35010 |
| 53718D | Left fender fender corner panel | 53718-35010 |
| 53731D | Right front fender to cowl side upper beam | 53731-35050 |
| 53732D | Left front fender to cowl side upper beam | 53732-35050 |

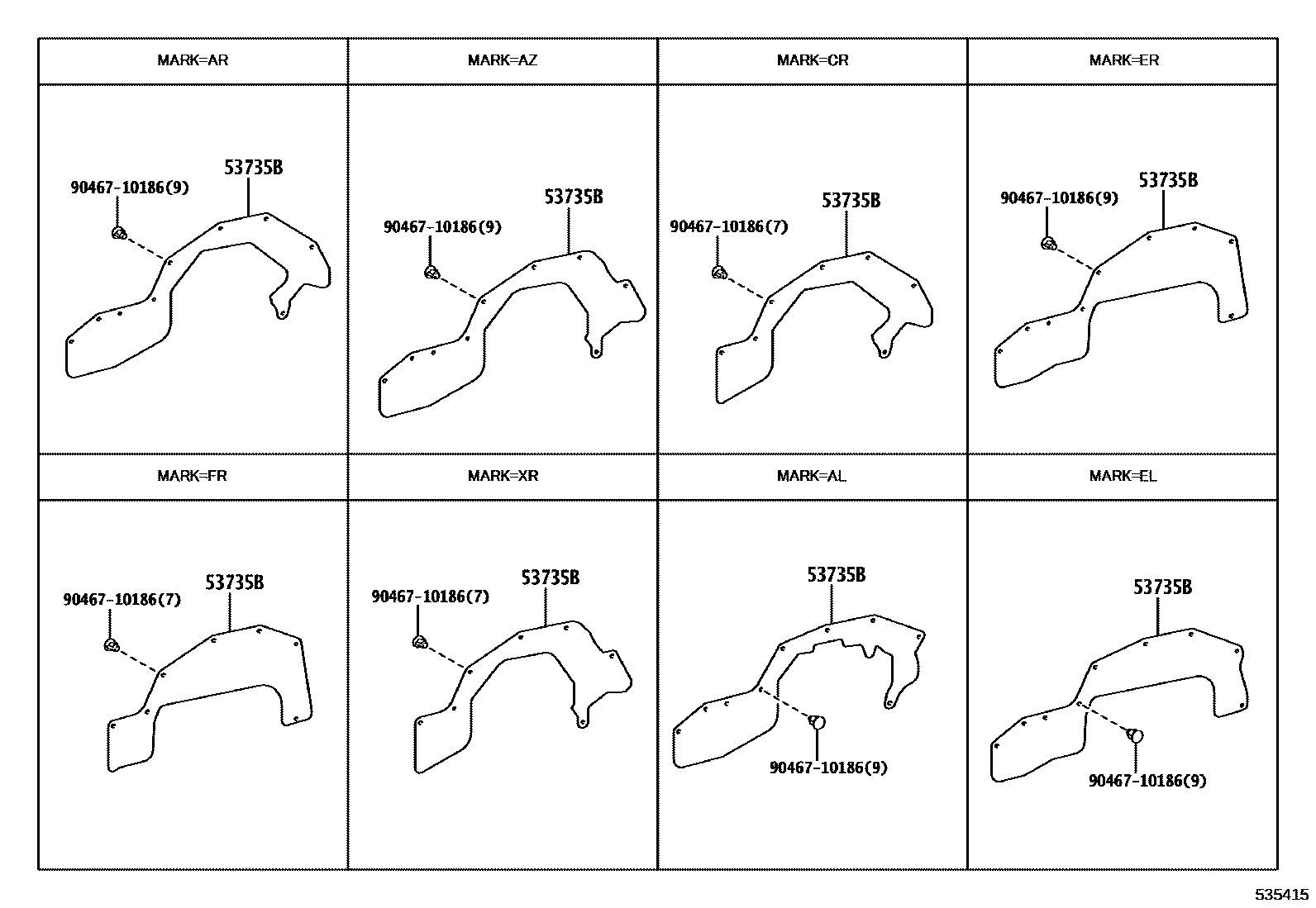

| 53735B | Front fender fender seal | 53735-35040 · 53735-35041 · 53735-35050 · 53735-35051 · 53735-35070 · 53735-35071 · 53735-35080 · 53735-35081 · 53735-35082 · 53735-35100 · 53735-35101 · 53735-35102 · 53735-35110 · 53735-35111 · 53735-35120 · 53735-35121 · 53735-35122 · 53735-35130 · 53735-35131 · 53735-35132 |
| 53736A | Clip (for front fender fender seal) | 90467-10186 |
| 53743B | Right front fender fender front reinforcement | 53743-35020 |
| 53744B | Left front fender fender front reinforcement | 53744-35020 |
| 53753 | No. 2 relay box mounting bracket | 53753-35020 |
| 53754 | No. 2 relay box mounting bracket | 53754-35020 |
| 53882F | front fender seal | 53882-16030 |
| 53966B | No. 1 air filter air inlet gasket | 53966-35010 |
| 55101 | Front apron sub-assembly | 55101-3G170 · 55101-3G300 · 55101-3G340 · 55101-3G360 · 55101-3G370 · 55101-3G380 · 55101-3G390 · 55101-3G410 · 55101-3G420 · 55101-3G430 · 55101-3G440 · 55101-3G480 · 55101-3G670 · 55101-3G690 · 55101-3G700 · 55101-3G760 · 55101-3G770 · 55101-3M060 · 55101-3M080 · 55101-3M090 · 55101-3M100 · 55101-3M110 · 55101-3M130 · 55101-3M160 · 55101-3M170 · 55101-3M190 · 55101-3N130 · 55101-3N160 · 55101-3N170 · 55101-3N180 · 55101-3N190 · 55101-3N200 · 55101-3N210 · 55101-3N220 · 55101-3N230 · 55101-3N240 · 55101-3N510 · 55101-3N520 · 55101-3N680 · 55101-3N690 · 55101-3N700 · 55101-3N710 · 55101-3N720 · 55101-3N730 |
| 55127 | Parking brake reinforcement | 55127-34010 · 55127-35020 |
| 55133 | Right front fender fender lower fixing plate | 55133-35010 |
| 55134 | Left front fender fender lower fixing plate | 55134-35010 |
| 55210 | Front wall insulation pad assembly | 55210-35180 · 55210-35200 · 55210-35201 · 55210-35210 · 55210-35211 · 55210-35240 · 55210-35241 · 55210-35250 · 55210-35260 · 55210-35261 |
| 55211C | cowl heat insulation pad cover | 55211-35030 · 55211-35040 · 55211-35060 · 55211-35070 |
| 55223A | Front wall outer heat insulation pad | 55223-35051 · 55223-35060 |
| 55223B | No. 1 insulation pad for front wall panel | 55225-35090 · 55225-35091 · 55225-35100 · 55225-35101 · 55225-35140 · 55225-35150 |
| 55267B | No. 3 heat insulation pad cover for front wall | 55267-35010 |
| 57104A | Front cross member sub-assembly | 57104-35040 · 57104-35041 |
| 57649B | Wire harness bracket | 57649-35010 |
