Toyota HILUX Oil Filter — Figure 1502

Toyota HILUX EPC diagram 1502, Oil Filter, with 4 images and 17 PNC and OE references.

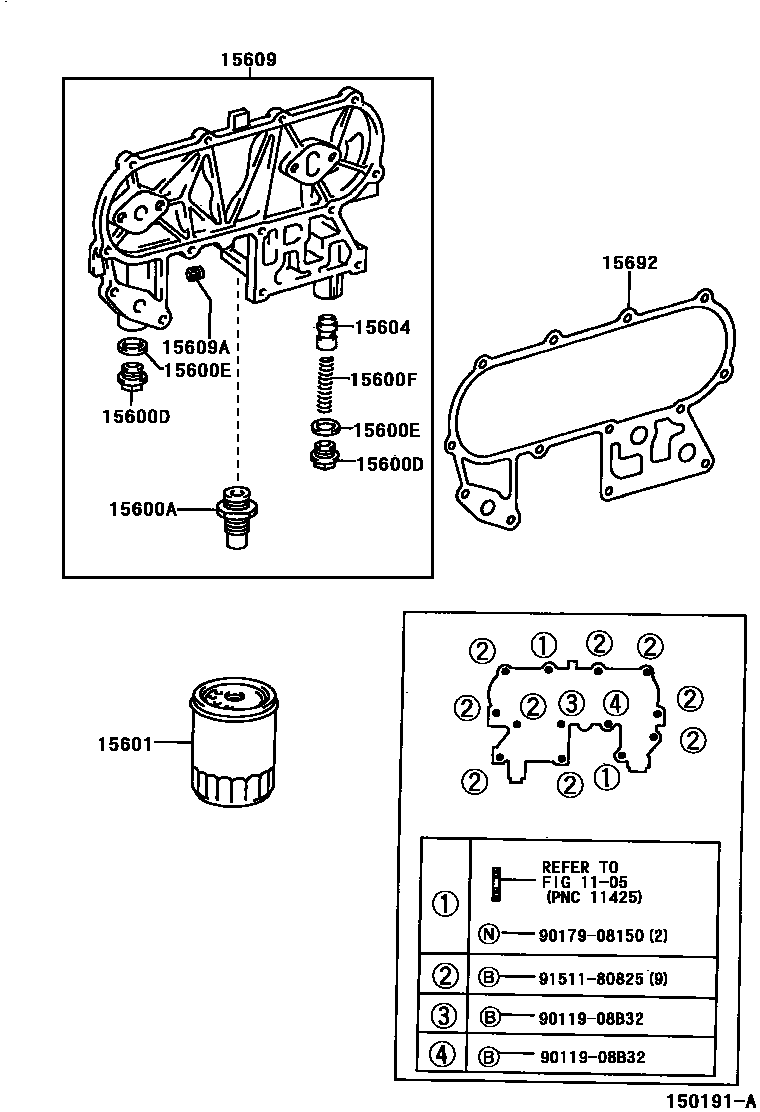

Toyota HILUX Oil Filter EPC diagram — 150191A
Oil Filter — 150191A (199708 – 200108)

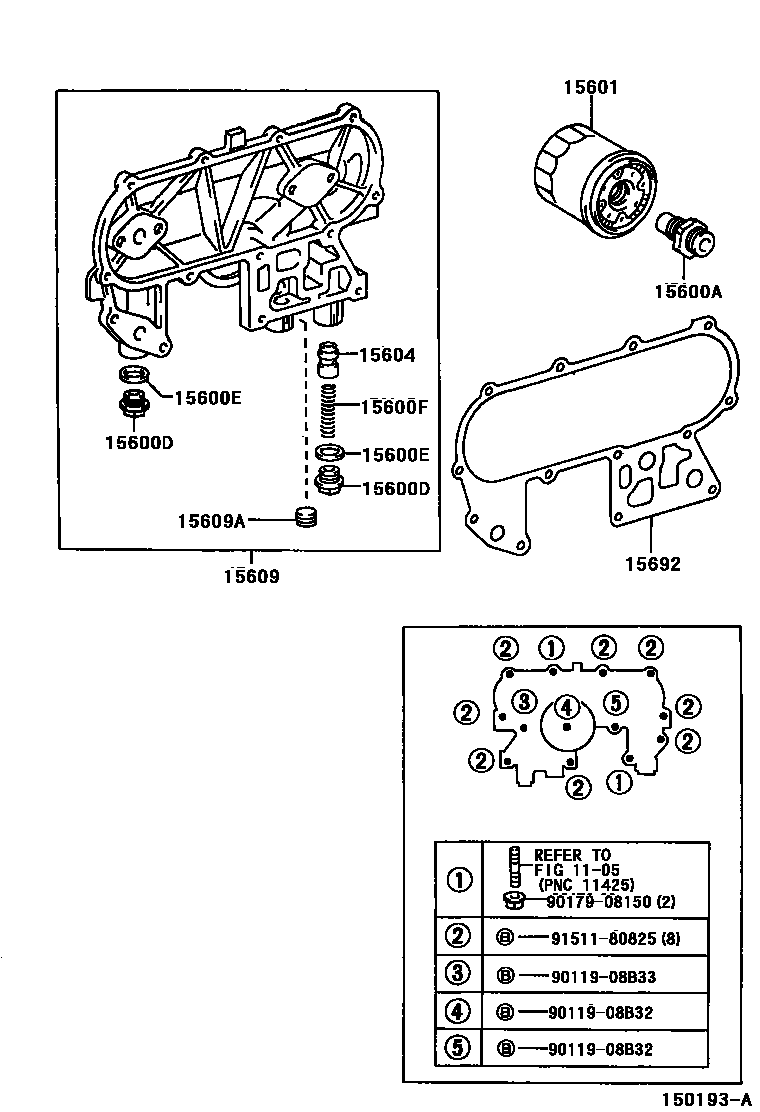

Toyota HILUX Oil Filter EPC diagram — 150193A
Oil Filter — 150193A (199708 – 200108)

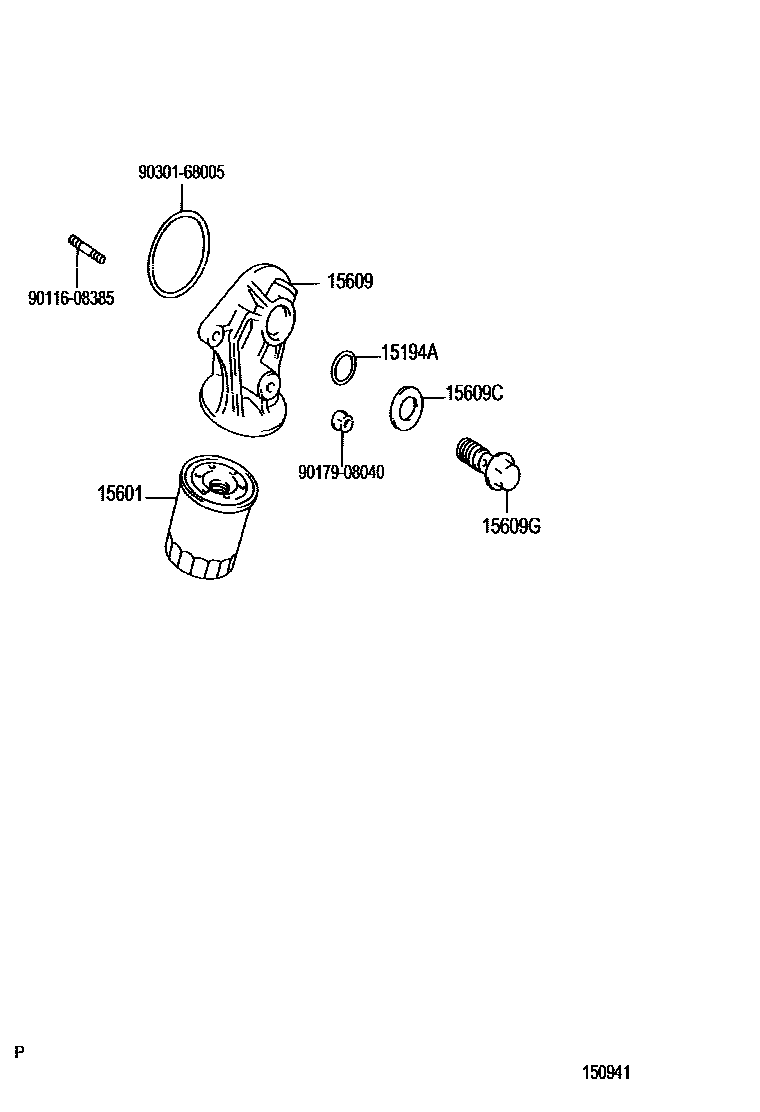

Toyota HILUX Oil Filter EPC diagram — 150941
Oil Filter — 150941 (199708 – 999999)

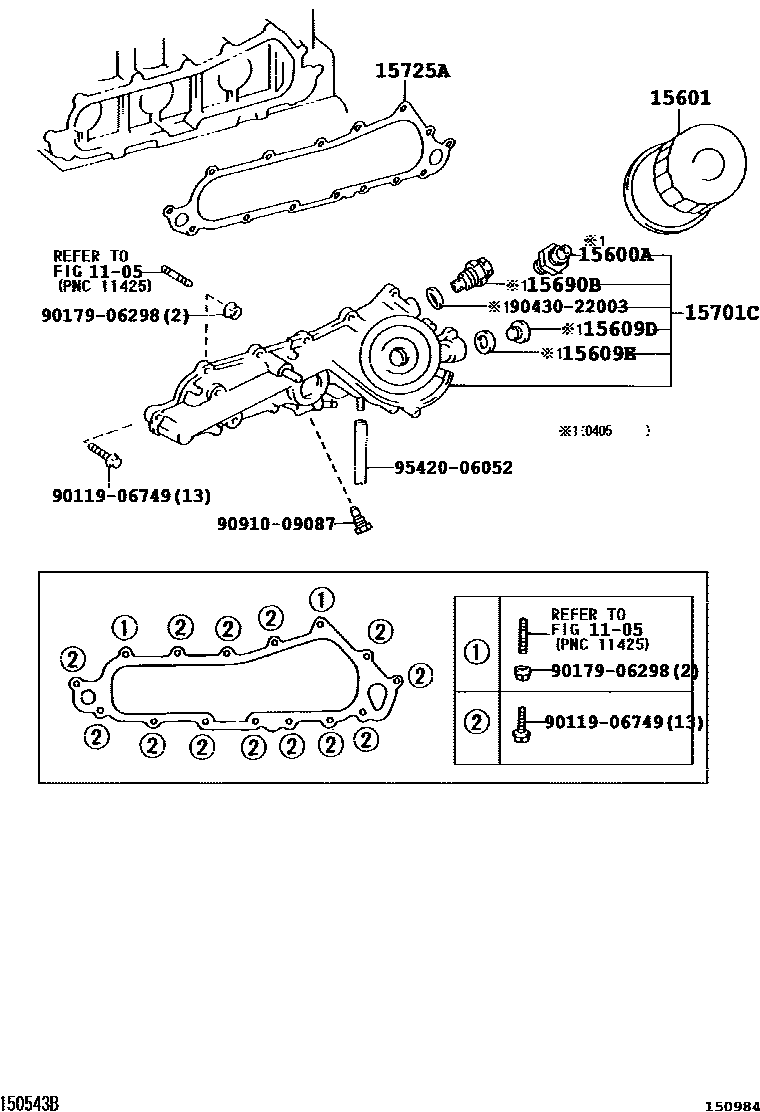

Toyota HILUX Oil Filter EPC diagram — 150984
Oil Filter — 150984 (200108 – 999999)

PNC and OE references

PNCPart nameOE numbers
15194AO-ring96721-24016
15600AConnector (for oil filter)15116-54021 · 90404-19002
15600DScrew plug (for oil filter)90341-18015
15600EGasket (for oil filter)90430-18029
15600FCompression spring (for oil filter)90501-16026
15601Oil filter sub-assembly90915-20001 · 90915-20003 · 90915-30002 · 90915-40001
15604Oil safety valve sub-assembly15131-54010
15609Oil filter bracket sub-assembly15609-54072 · 15609-54101 · 15609-54102 · 15609-75010
15609ATapered thread plug (for oil filter holder)90344-51005 · 90344-54004
15609CGasket (for oil filter holder connector)90430-28004
15609DStraight threaded plug with head (for oil filter bracket)90341-20002
15609EHeaded straight thread plug liner15134-67020
15609GConnector bolt (for oil filter bracket)90401-19005
15690BOil cooler pressure reducing valve assembly15690-64010
15692Oil filter holder gasket15692-54050
15701COil cooler cover sub-assembly15701-30030 · 15701-30031
15725AOil cooler cover gasket15725-67010
