Toyota HILUX Engine Mounting — Figure 1107

Toyota HILUX EPC diagram 1107, Engine Mounting, with 4 images and 11 PNC and OE references.

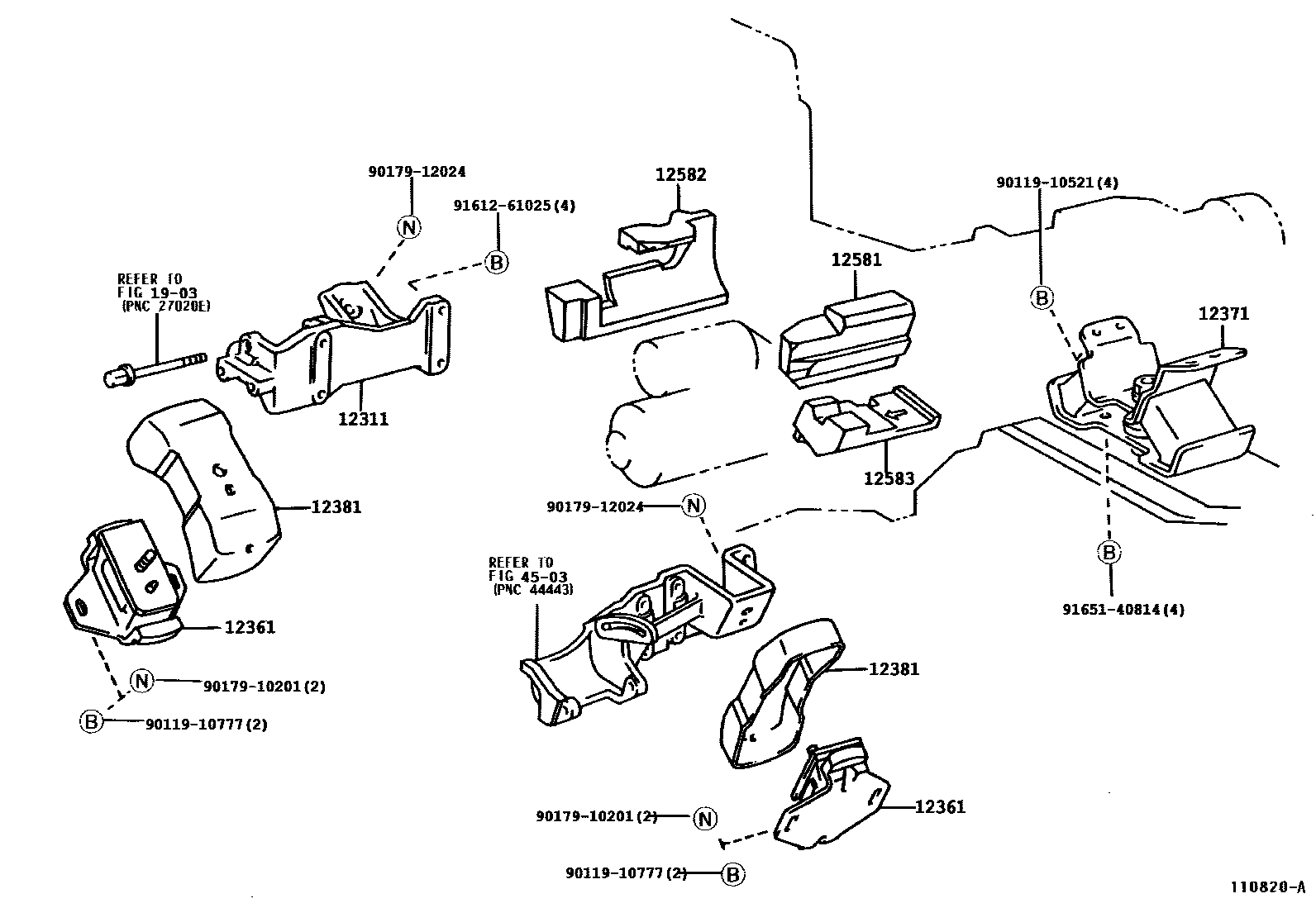

Toyota HILUX Engine Mounting EPC diagram — 110820A
Engine Mounting — 110820A (199708 – 200108)

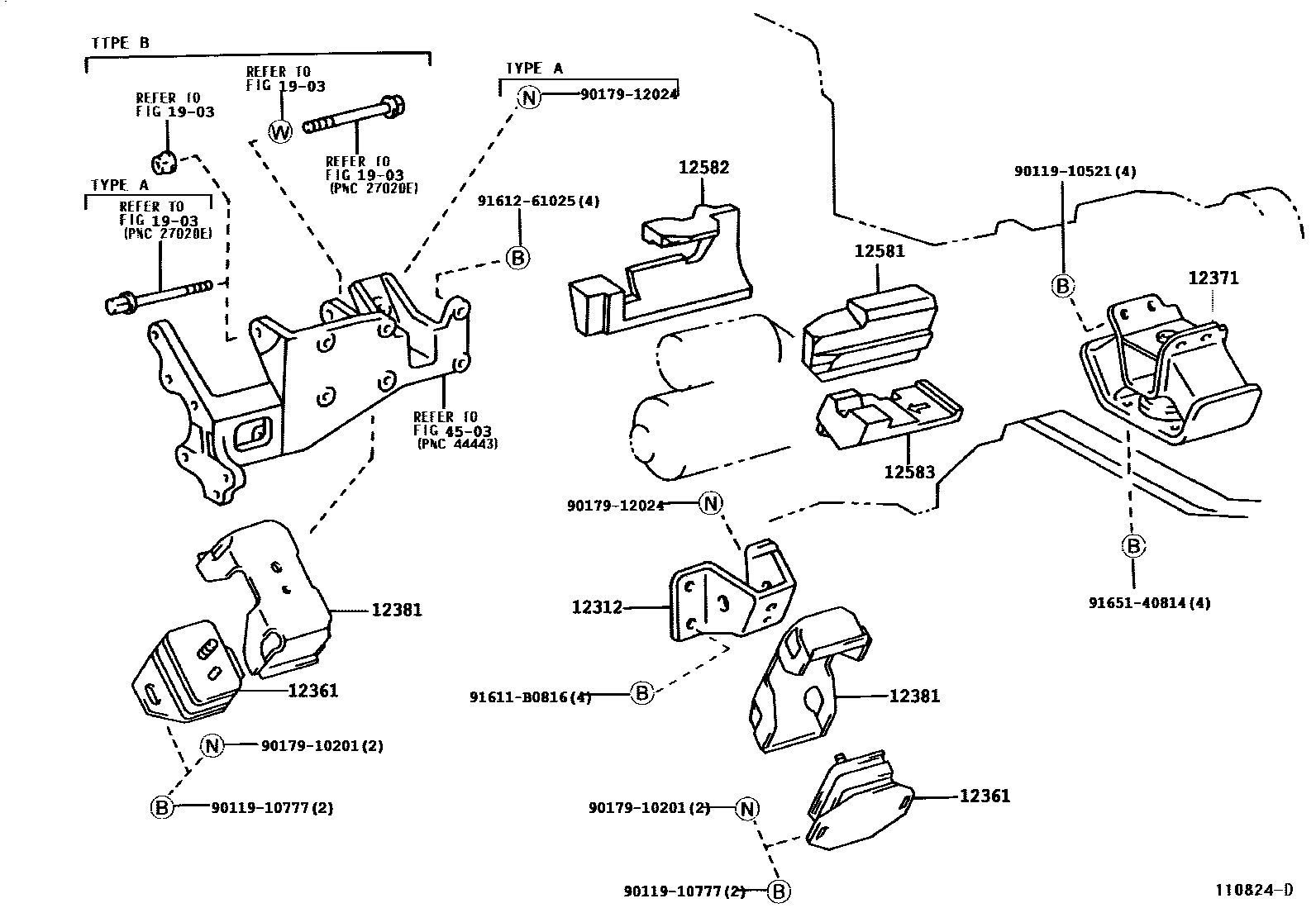

Toyota HILUX Engine Mounting EPC diagram — 110824D
Engine Mounting — 110824D (199708 – 200108)

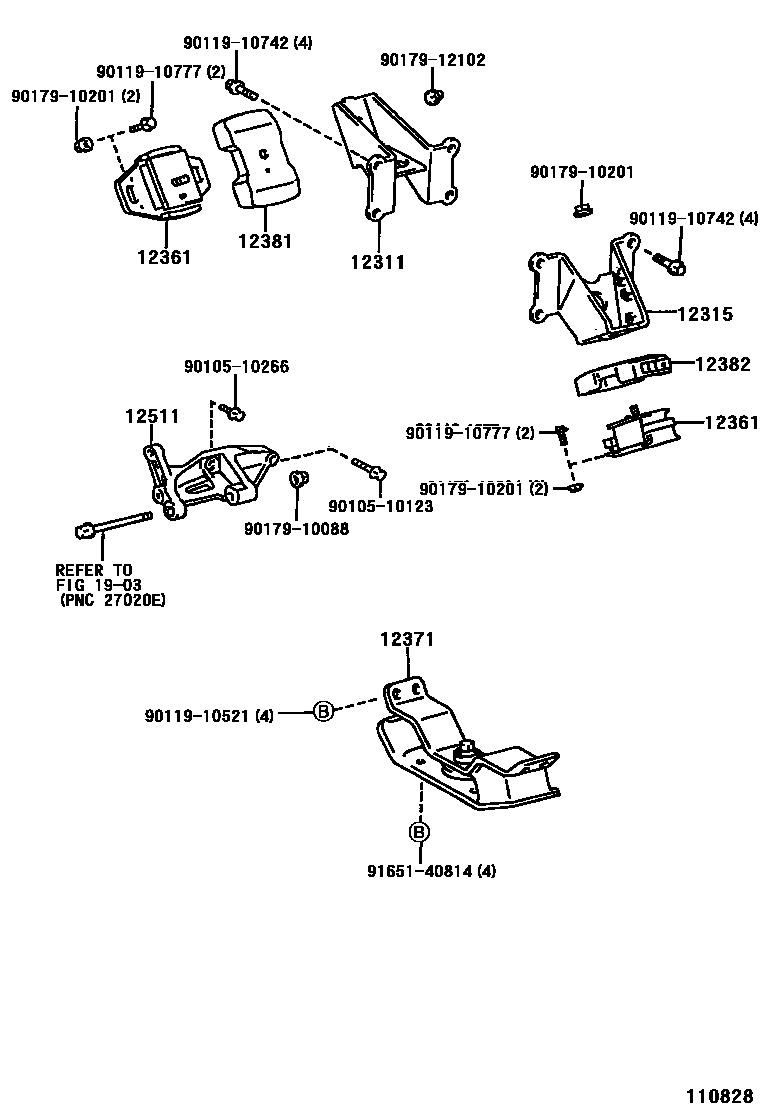

Toyota HILUX Engine Mounting EPC diagram — 110828
Engine Mounting — 110828 (199708 – 999999)

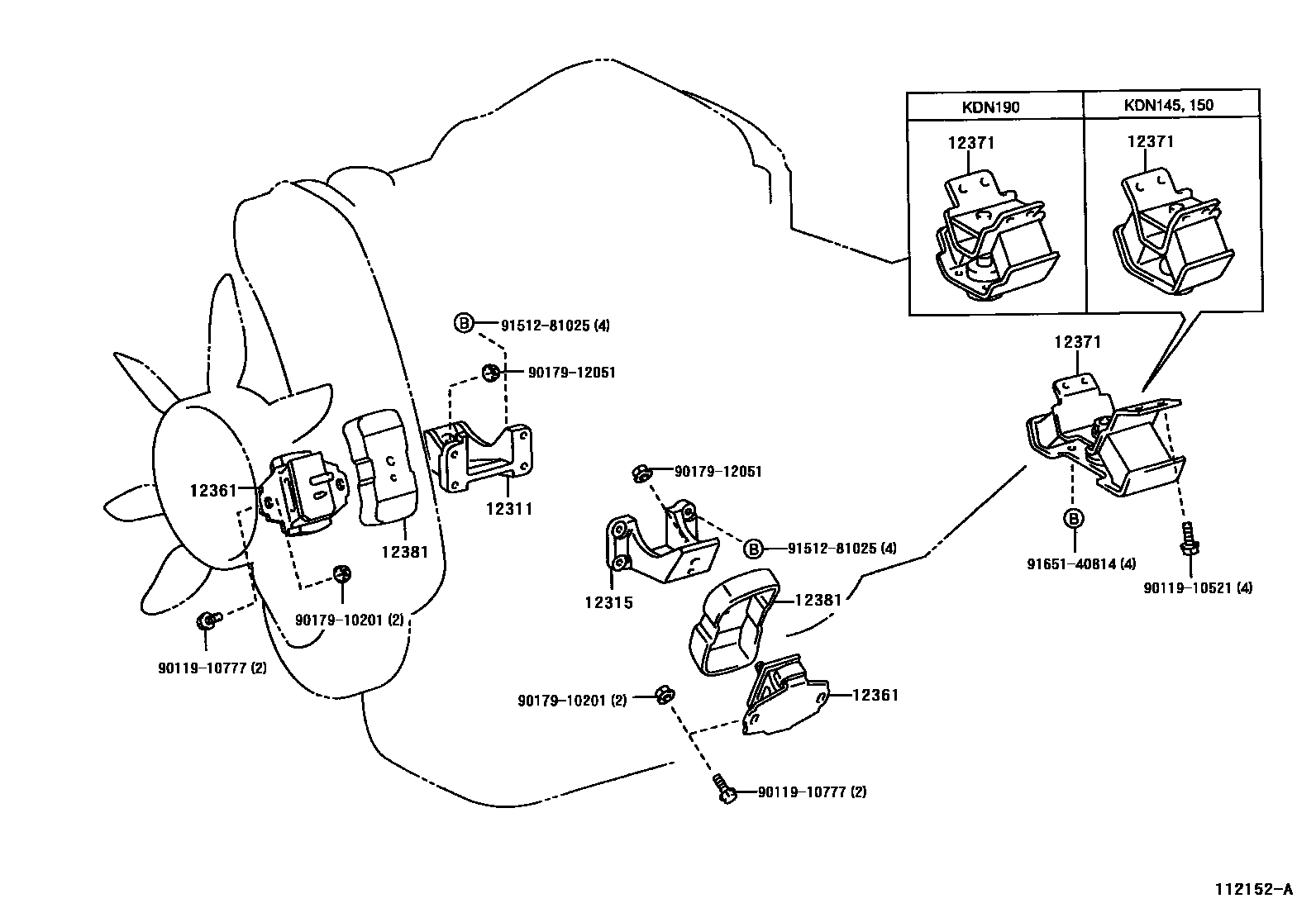

Toyota HILUX Engine Mounting EPC diagram — 112152A
Engine Mounting — 112152A (200108 – 999999)

PNC and OE references

PNCPart nameOE numbers
12311Engine Mounting Bracket No. 1, Front RH12311-30030 · 12311-54181 · 12311-67021 · 12311-75080
12312Engine No. 2 front suspension bracket12312-54021
12315Engine No. 1 left front suspension bracket12315-30030 · 12315-67011 · 12315-75070
12361Engine front mounting vibration isolation pad12361-35090 · 12361-54111 · 12361-54121 · 12361-67020 · 12361-67030
12371Engine No. 1 rear mount vibration isolation pad12371-30050 · 12371-34030 · 12371-54190 · 12371-65010 · 12371-75070
12381engine mount stabilizer bar12381-54010 · 12381-54060 · 12381-67010 · 12381-67020 · 12381-75020 · 12382-30020
12382Engine left mounting stabilizer bar12382-75020
12511No. 1 generator bracket12511-75041
12581No. 1 cylinder block vibration isolation pad12581-54010
12582No. 2 cylinder block vibration isolation pad12582-54021
12583No. 3 cylinder block vibration isolation pad12583-54030
