Toyota HILUX Heating & Air Conditioning - Compressor — Figure 8719

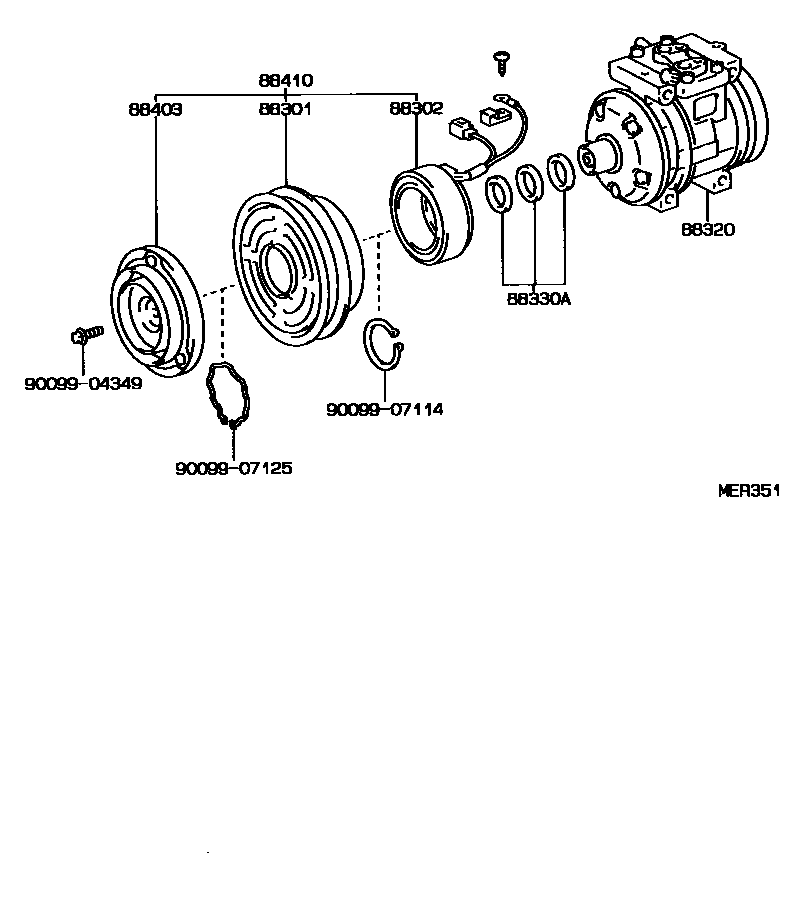

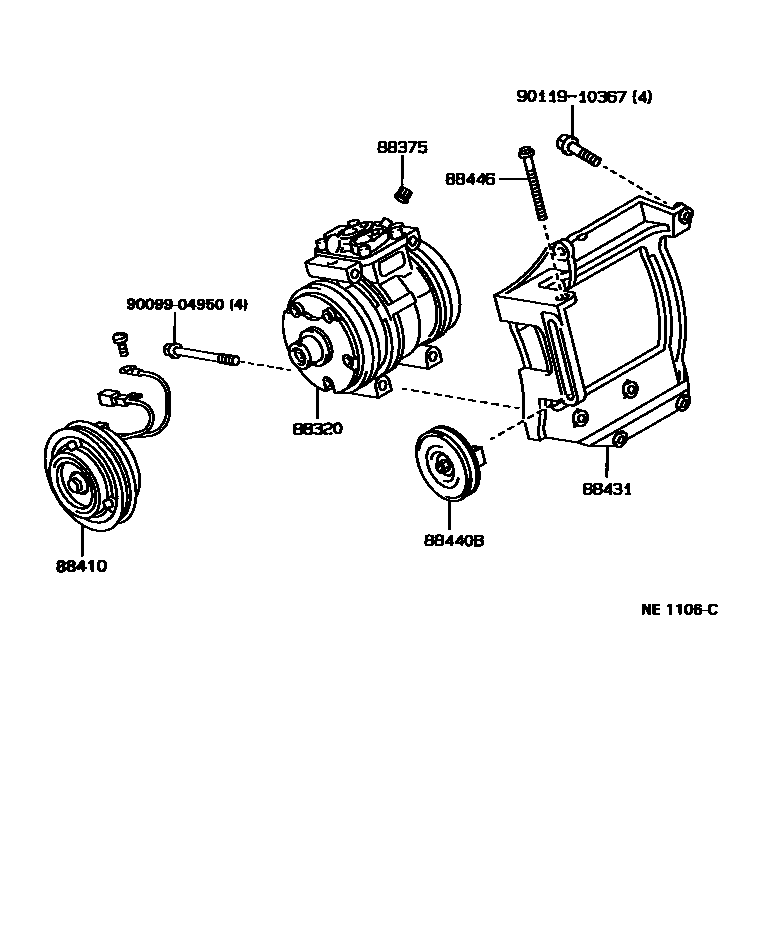

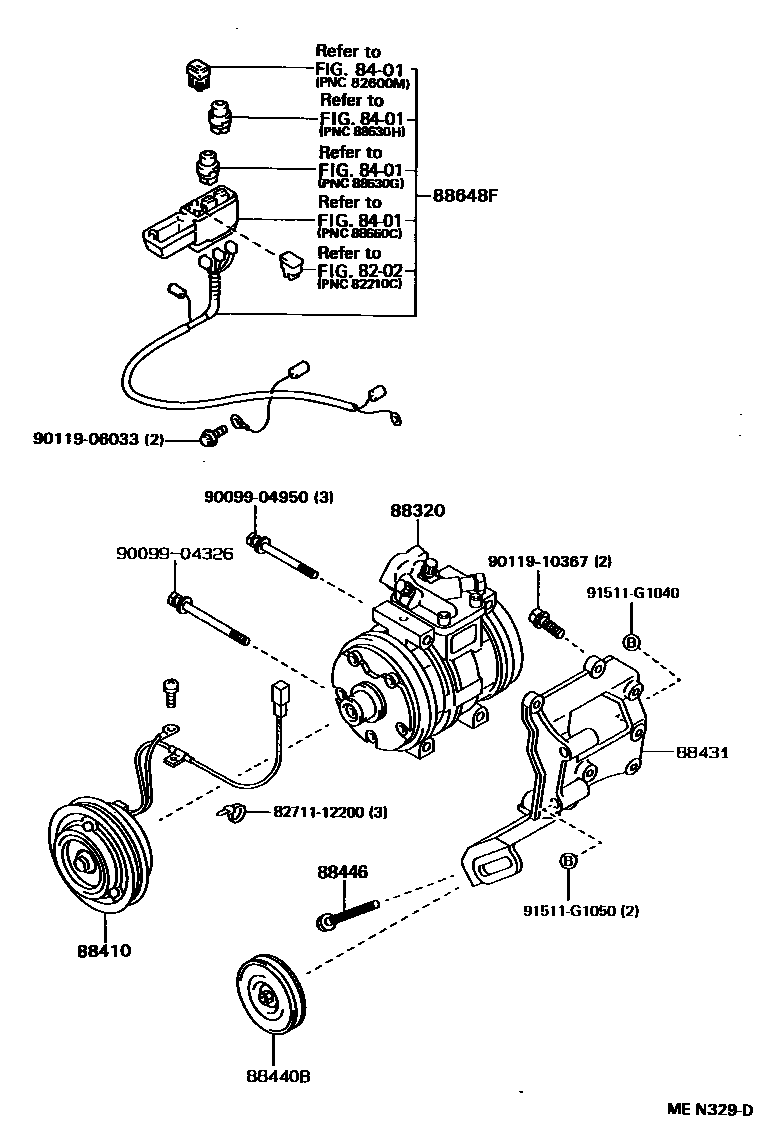

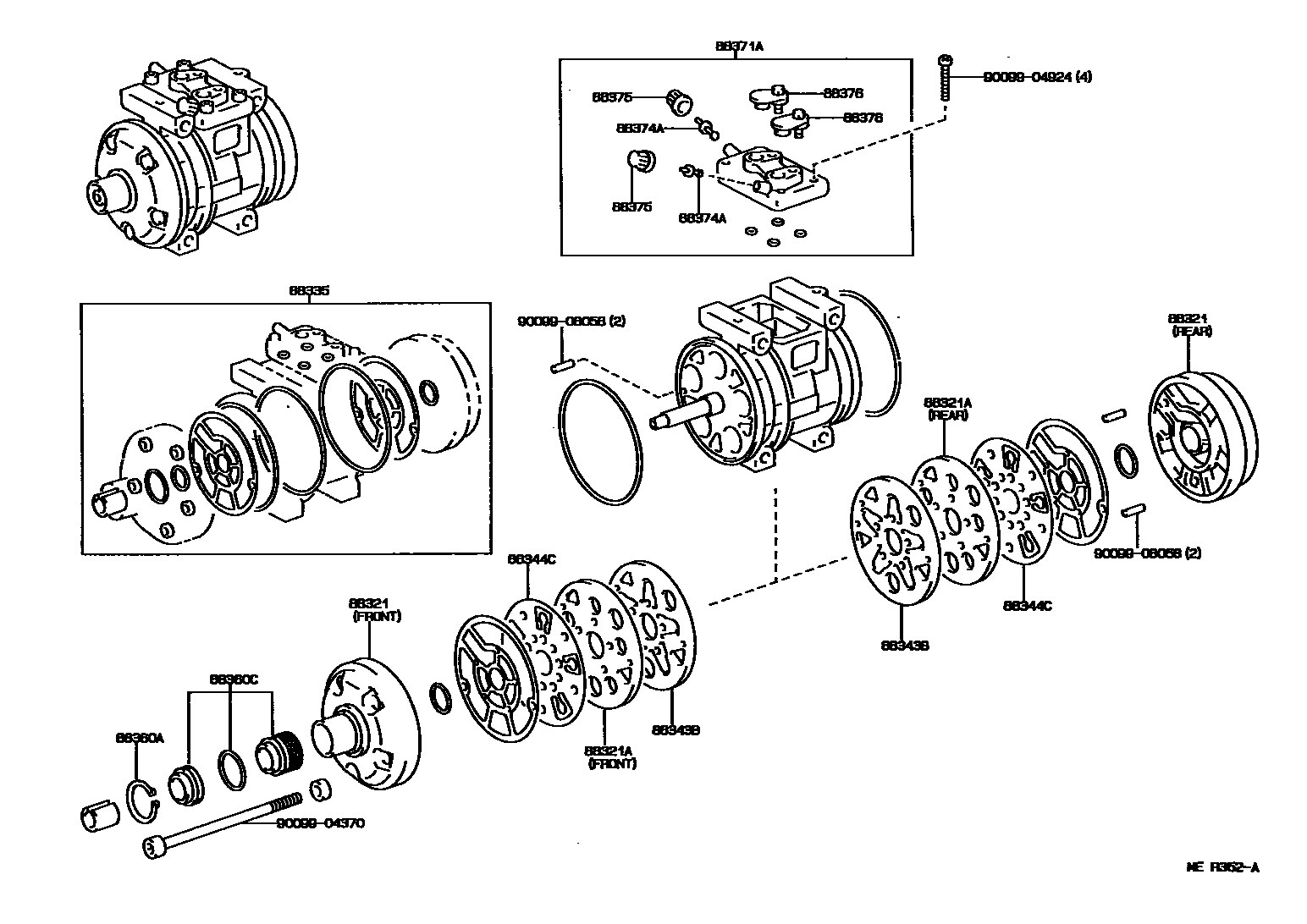

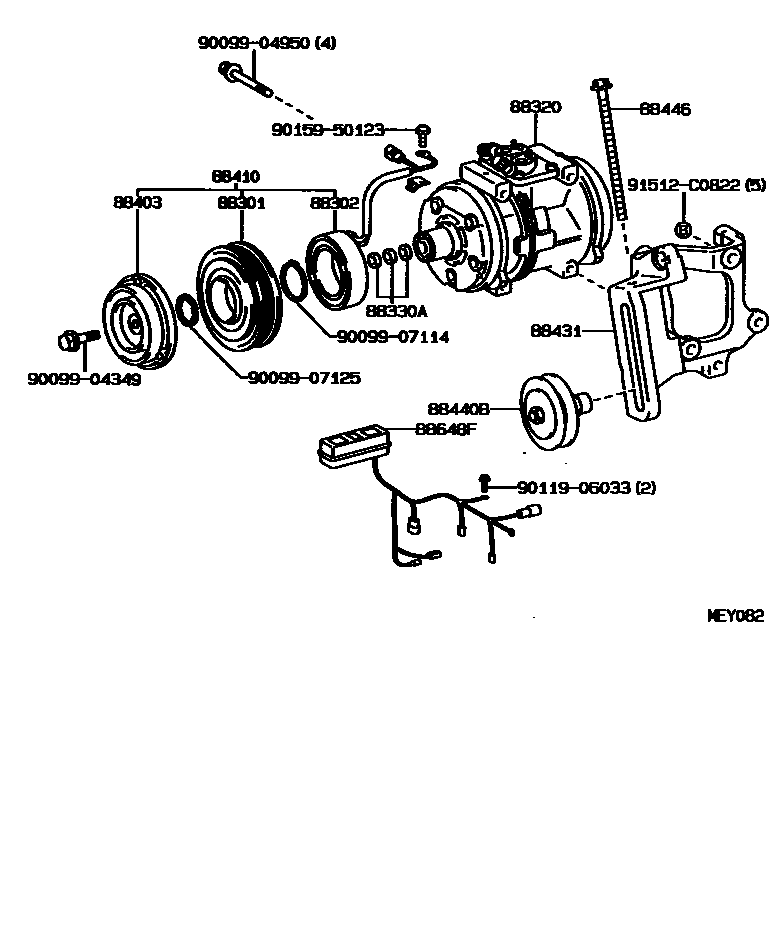

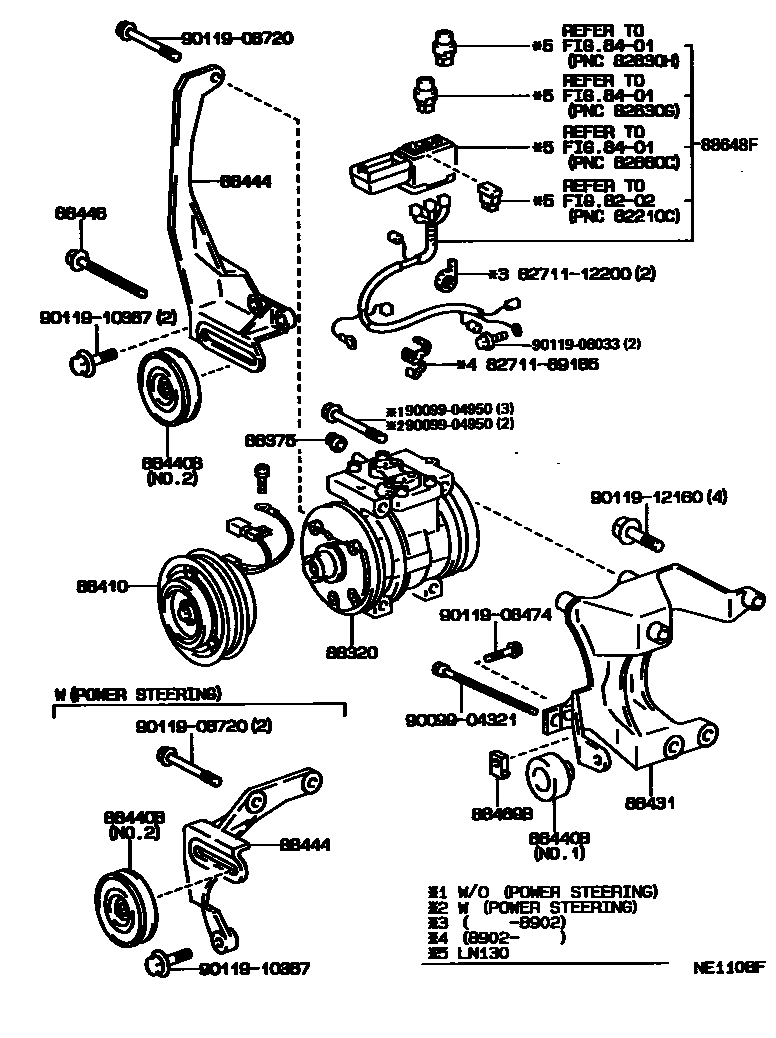

Toyota HILUX EPC diagram 8719, Heating & Air Conditioning - Compressor, with 6 images and 23 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 88301 | Electromagnetic clutch rotor sub-assembly | 88412-26030 · 88412-30430 · 88412-35010 · 88412-35030 |
| 88302 | Electromagnetic clutch stator sub-assembly | 88411-22310 · 88411-2B080 · 88411-34010 · 88411-35030 · 88411-35140 |
| 88320 | Cooler Compressor Assembly | 88320-34010 · 88320-35250 · 88320-35260 · 88320-35300 · 88320-35350 · 88320-35370 · 88320-35371 · 88320-35420 · 88320-35460 · 88320-35560 · 88320-60620 |
| 88321 | Cooler compressor cylinder head | 88321-14021 · 88321-32010 · 88322-14020 · 88322-32040 |
| 88321A | Valve sub-assembly | 88341-14020 · 88341-22010 · 88342-14020 · 88342-22010 |
| 88330A | Washer (for electromagnetic clutch) | 88335-14020 |
| 88335 | Overhaul gasket assembly | 88335-14010 · 88335-2B010 · 88335-2B030 |
| 88343B | suction valve reed | 88343-14020 |
| 88344C | Discharge valve reed | 88344-14020 · 88344-22010 |
| 88360A | Compressor seal ring | 90096-90022 |
| 88360C | Shaft seal assembly | 88360-14030 · 88360-2B010 · 88360-2B020 |
| 88371A | suction valve | 88371-34010 · 88371-34011 · 88371-35070 · 88371-35170 · 88371-35190 · 88371-35200 · 88371-35240 · 88371-60350 |
| 88374A | Service valve | 88374-12020 |
| 88375 | Cooler compressor repair valve cover | 88375-20010 · 88375-30270 |
| 88376 | blind cover | 88376-22010 · 88376-22020 |
| 88403 | Electromagnetic clutch hub sub-assembly | 88403-16011 · 88403-30290 · 88403-30300 |
| 88410 | Magnetic Clutch Assembly | 88410-22480 · 88410-34010 · 88410-35040 · 88410-35050 · 88410-35080 · 88410-35110 · 88410-35120 · 88410-35160 · 88410-35250 · 88410-35280 · 88410-60200 · 88410-60310 · 88410-90P80 |
| 88431 | Compressor No. 1 mounting bracket | 88431-35121 · 88431-35122 · 88431-35160 · 88431-35170 · 88431-35181 · 88431-60220 |
| 88440B | Idler gear assembly | 88440-26070 · 88440-35010 · 88440-35030 · 88440-35040 · 88440-60050 |
| 88444 | Idler gear bracket | 88444-35050 · 88444-35060 |
| 88446 | Idler gear bolt | 88446-35010 · 88446-35030 · 88446-35040 · 88446-60040 |
| 88469B | collar | 88469-30280 |
| 88648F | Electromagnetic clutch wiring harness | 88648-35030 · 88648-35060 · 88648-35090 · 88648-35130 · 88648-35160 · 88648-35190 · 88648-89128 · 88648-89139 · 88648-89141 |
