Toyota HILUX 仪表 — Figure 8301
Toyota HILUX EPC diagram 8301, 仪表, with 5 images and 29 PNC and OE references.
PNC and OE references

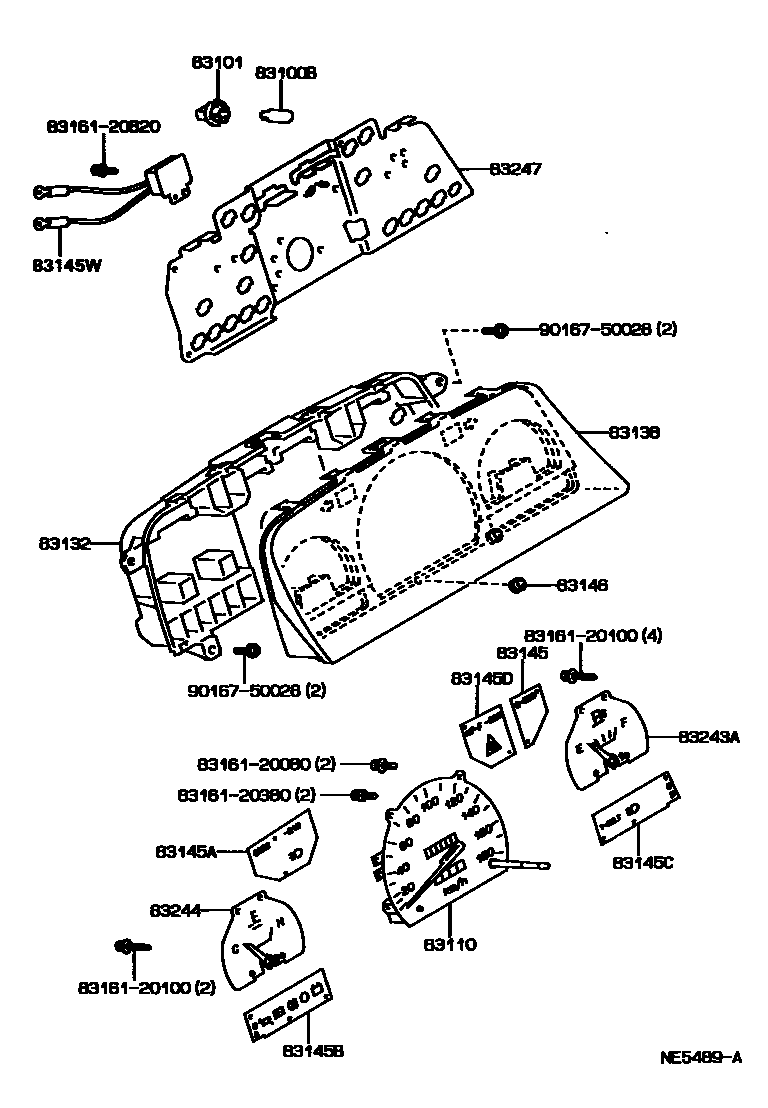

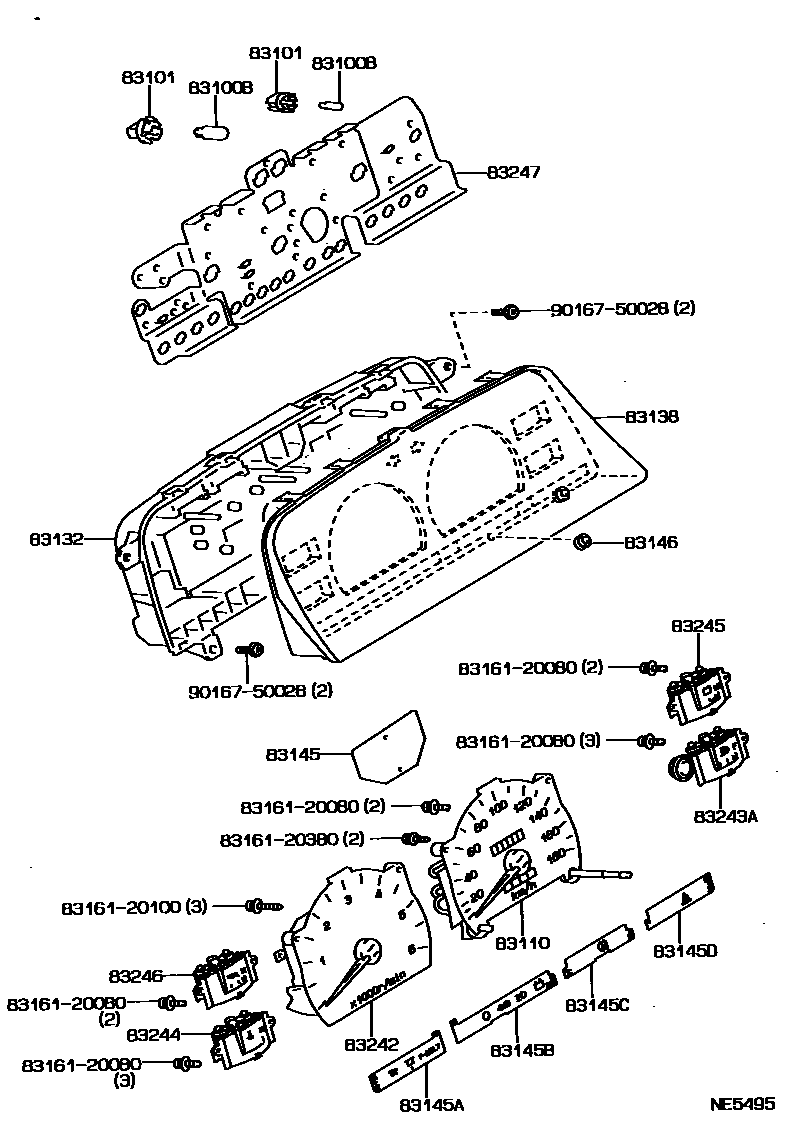

| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14040 · 83101-20040 |
| 83110 | Speedometer assembly | 83110-35070 · 83110-35100 · 83110-35230 · 83110-35240 · 83110-35290 · 83110-35300 · 83110-35400 · 83110-35460 · 83110-35470 · 83110-35500 · 83110-35510 · 83110-35520 · 83110-35630 · 83110-35640 · 83110-35790 · 83110-35840 · 83110-35880 · 83110-3D010 · 83110-3D120 · 83110-3D220 · 83110-3D230 · 83110-3D310 · 83110-3D320 · 83110-3D380 · 83110-3D390 · 83110-3D400 · 83110-3D410 · 83110-89292 · 83110-89293 · 83110-89295 · 83110-89309 · 83110-89310 · 83110-89315 · 83110-89316 · 83110-89323 · 83110-89337 |
| 83132 | Instrument cluster housing | 83132-35020 · 83132-35040 · 83132-89502 · 83132-89504 |
| 83138 | speedometer glass | 83138-89402 · 83138-89406 · 83138-89508 · 83138-89516 · 83138-89524 · 83138-89526 · 83138-89528 |
| 83145 | Instrument No. 1 lampshade | 83145-89504 · 83145-89546 |
| 83145A | Instrument No. 2 lampshade | 83145-89408 · 83145-89558 |
| 83145B | Instrument No. 3 lampshade | 83145-89518 · 83145-89534 · 83145-89540 |
| 83145C | Instrument No. 4 lampshade | 83145-35400 · 83145-89524 · 83145-89536 · 83145-89542 · 83145-89604 · 83145-89612 |
| 83145D | Instrument No. 5 lampshade | 83145-35200 · 83145-35300 · 83145-35440 · 83145-89410 · 83145-89538 · 83145-89544 · 83145-89616 |
| 83145W | Spare resistor assembly | 83145-35020 |
| 83146 | Instrument glass seal | 83145-89318 |

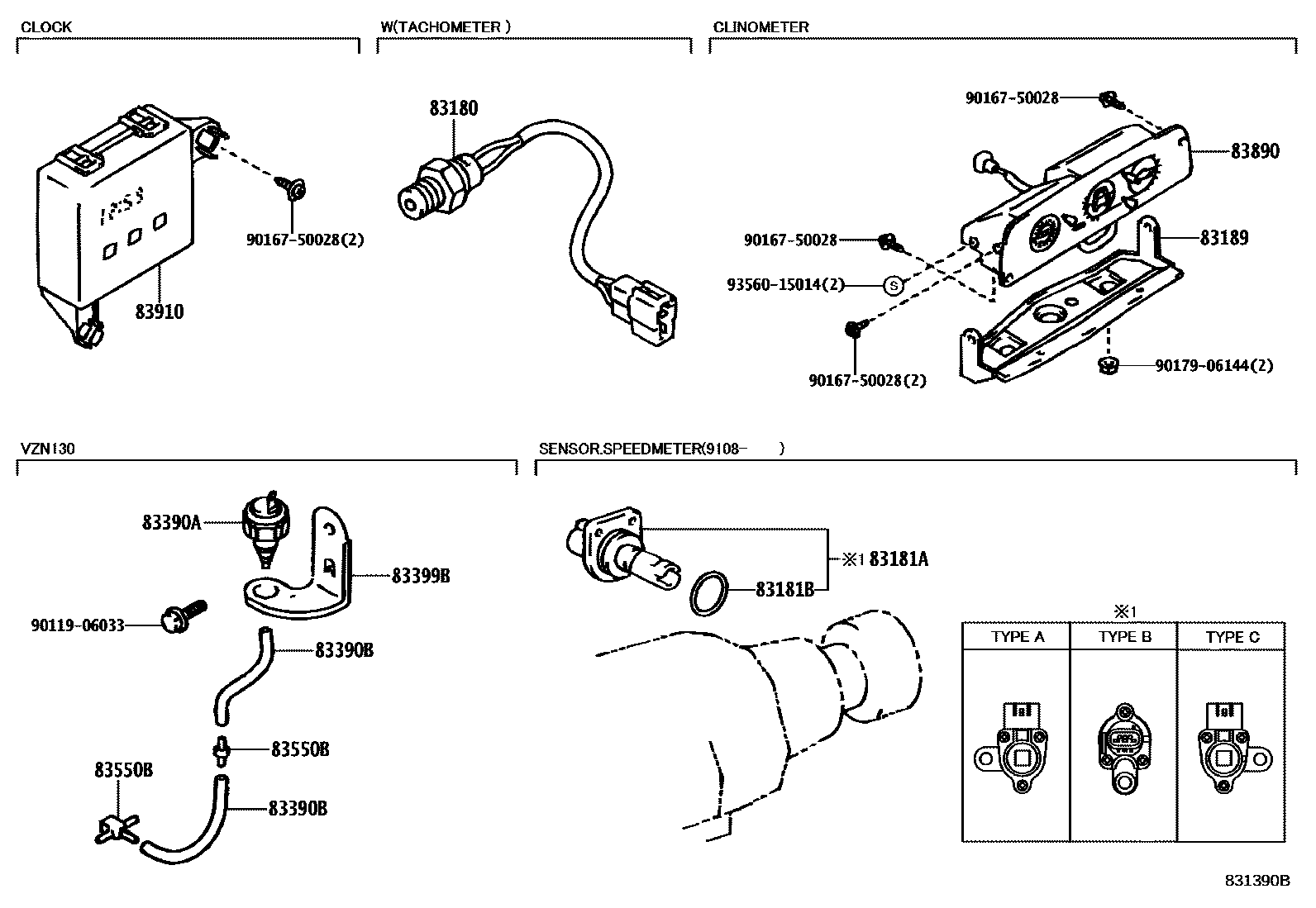

| 83180 | Speed detector assembly | 83180-30011 · 83180-35020 · 83180-60080 |
| 83181A | speedometer sensor | 83181-12020 · 83181-35040 · 83181-35050 · 83181-35051 |
| 83181B | O-ring (for speedometer sensor) | 90301-18018 · 96711-24030 |
| 83189 | instrument bracket | 83189-89105 |
| 83242 | Engine tachometer assembly | 83242-35020 · 83242-35040 · 83242-35100 · 83242-35120 · 83242-35160 · 83242-35200 · 83242-35220 · 83242-35280 · 83242-35300 · 83242-35320 · 83242-35380 · 83242-35400 · 83242-89502 · 83242-89504 · 83242-89512 · 83242-89514 · 83242-89516 · 83242-89518 · 83242-89522 |
| 83243A | Fuel gauge sub-assembly | 83243-34020 · 83243-35040 · 83243-35060 · 83243-35080 · 83243-35100 · 83243-35120 · 83243-35140 · 83243-89502 · 83243-89506 · 83243-89508 |
| 83244 | Water temperature meter sub-assembly | 83244-34120 · 83244-35060 · 83244-35080 · 83244-35100 · 83244-35140 · 83244-89504 · 83244-89508 · 83244-89510 |
| 83245 | Voltmeter sub-assembly | 83245-34020 · 83245-35020 · 83245-89502 |
| 83246 | Oil pressure gauge | 83246-34020 · 83246-35020 · 83246-89502 |
| 83247 | Instrument circuit board | 83149-35390 · 83149-35440 · 83149-35450 · 83149-35500 · 83149-35510 · 83247-35260 · 83247-35280 · 83247-35320 · 83247-35580 · 83247-35600 · 83247-35780 · 83247-35800 · 83247-89408 · 83247-89410 · 83247-89510 · 83247-89526 · 83247-89544 · 83247-89556 · 83247-89558 · 83247-89608 · 83247-89620 · 83247-89622 · 83247-89628 · 83247-89630 |
| 83390A | Vacuum switch assembly (for flue gas analyzer) | 83391-16020 |
| 83390B | Vacuum hose (for flue gas analyzers) | 90999-92002 |
| 83399B | Vacuum switch bracket | 83399-89001 |
| 83550B | ED monitor connector or tube | 90412-05001 · 90413-04005 |

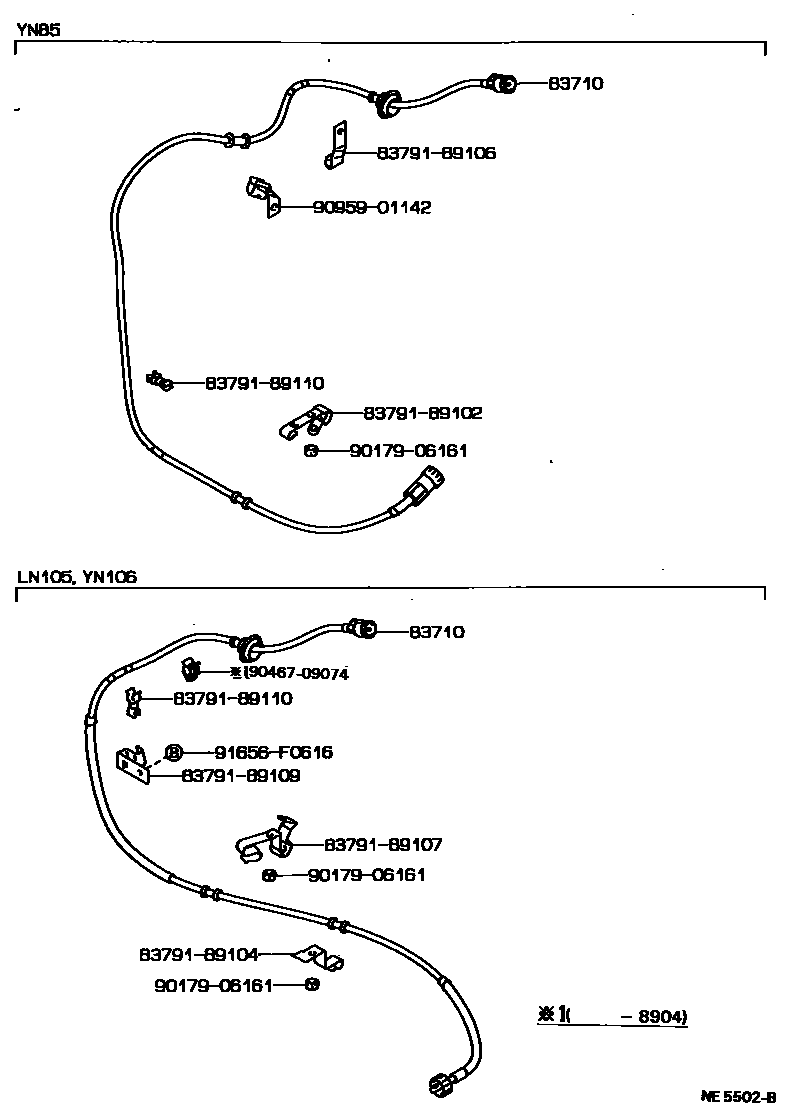

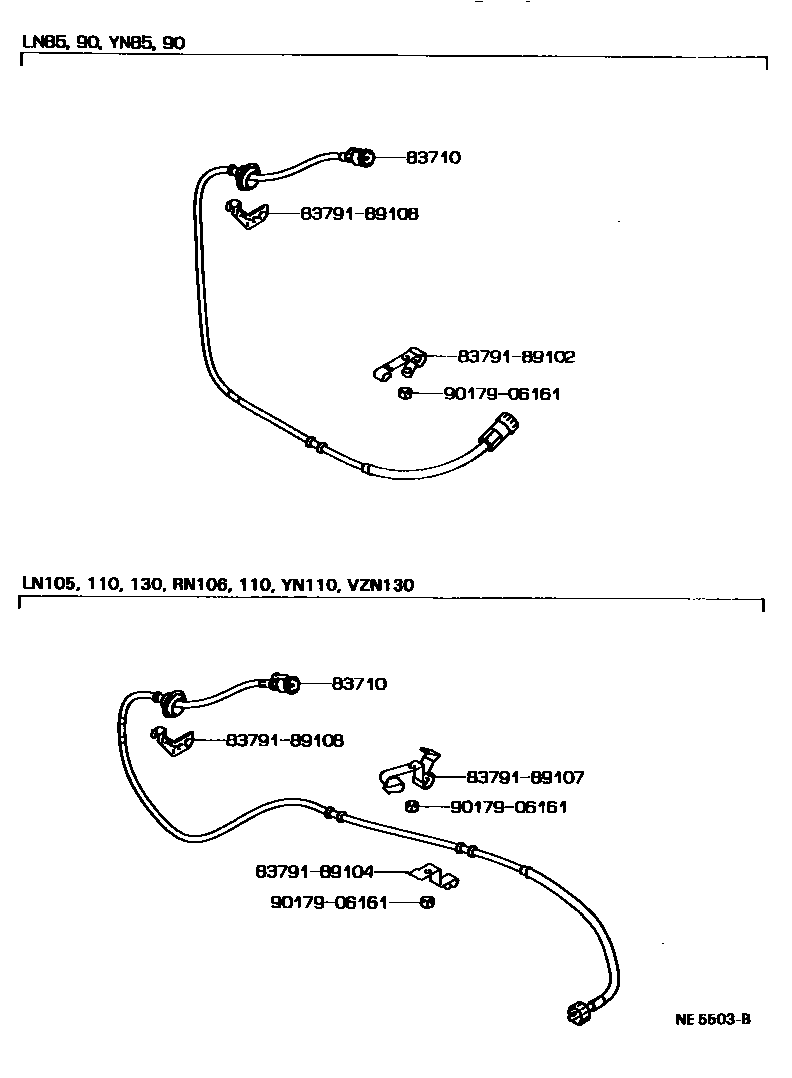

| 83710 | No. 1 speedometer transmission cable assembly | 83710-35270 · 83710-35280 · 83710-35310 · 83710-35430 · 83710-35450 · 83710-35460 · 83710-35490 · 83710-89166 · 83710-89173 · 83710-89174 · 83710-89175 · 83710-89185 · 83710-89186 · 83710-89188 · 83710-89190 |
| 83890 | Inclinometer assembly | 83890-89116 |
| 83910 | clock assembly | 83910-89107 · 83910-89108 |
