Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 17 images and 37 PNC and OE references.
PNC and OE references

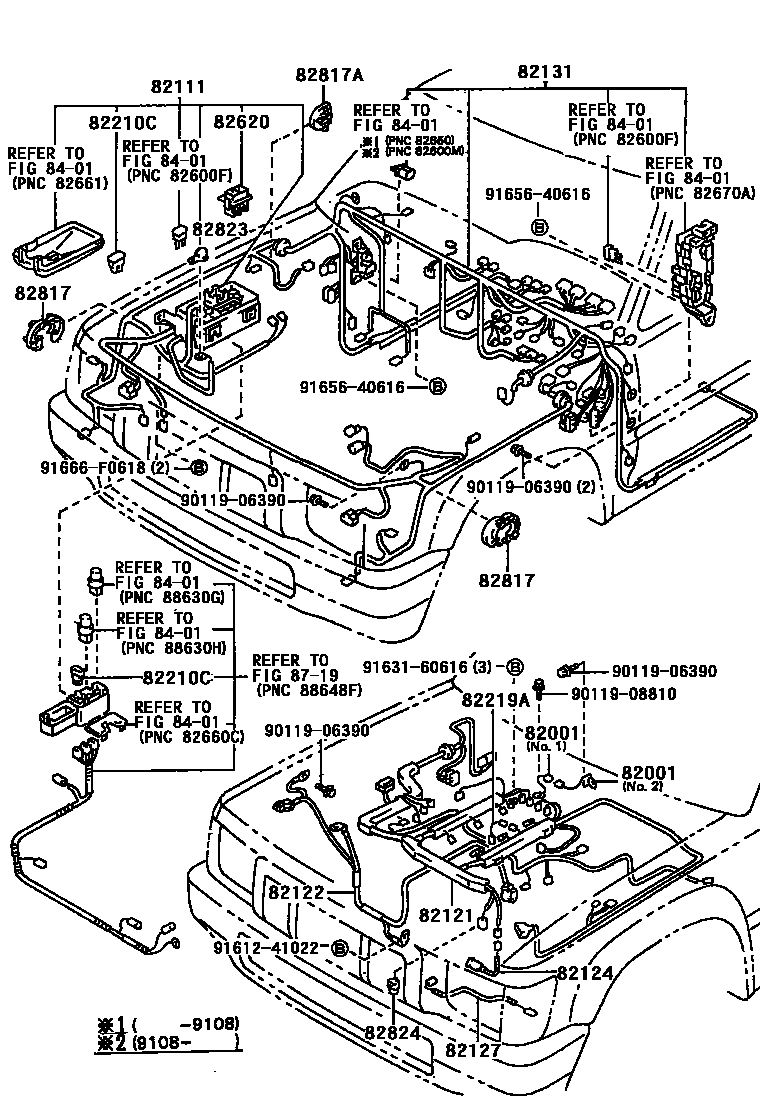

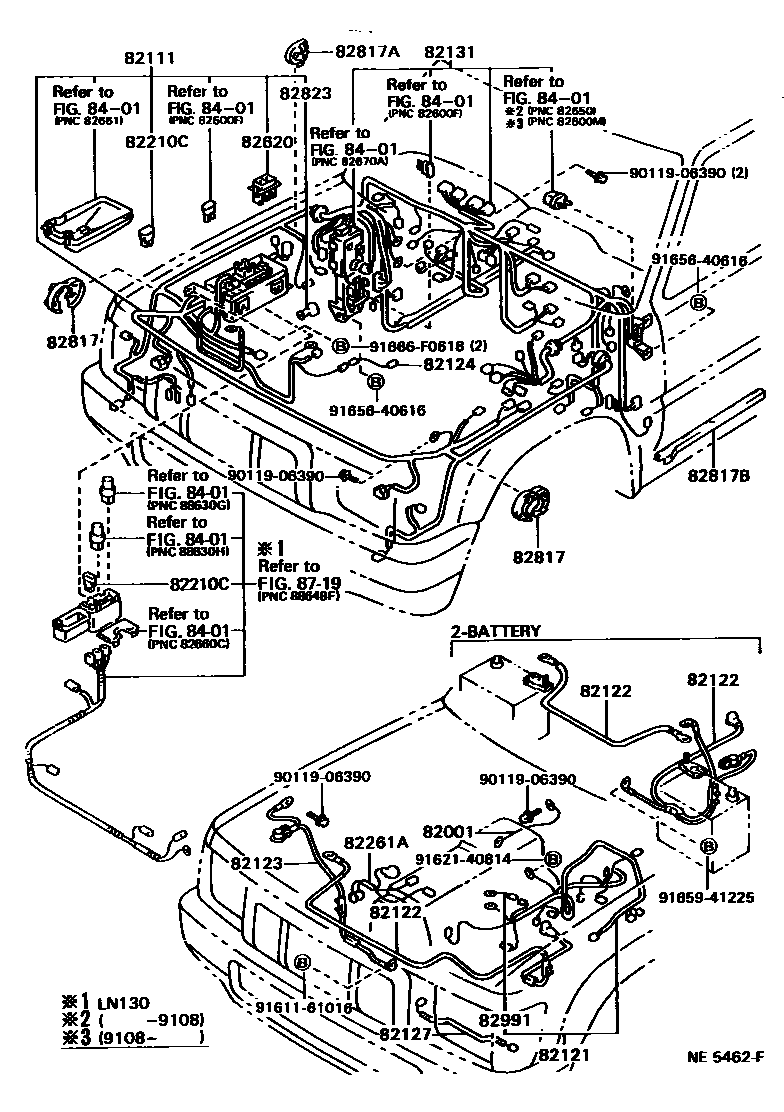

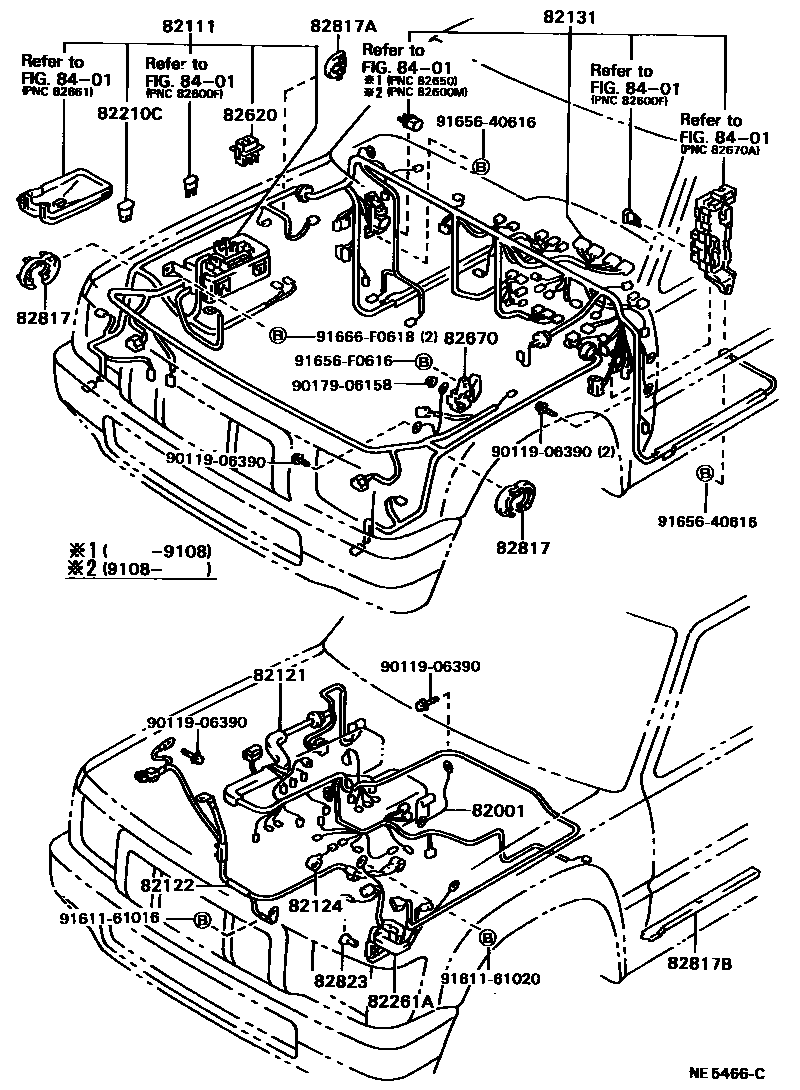

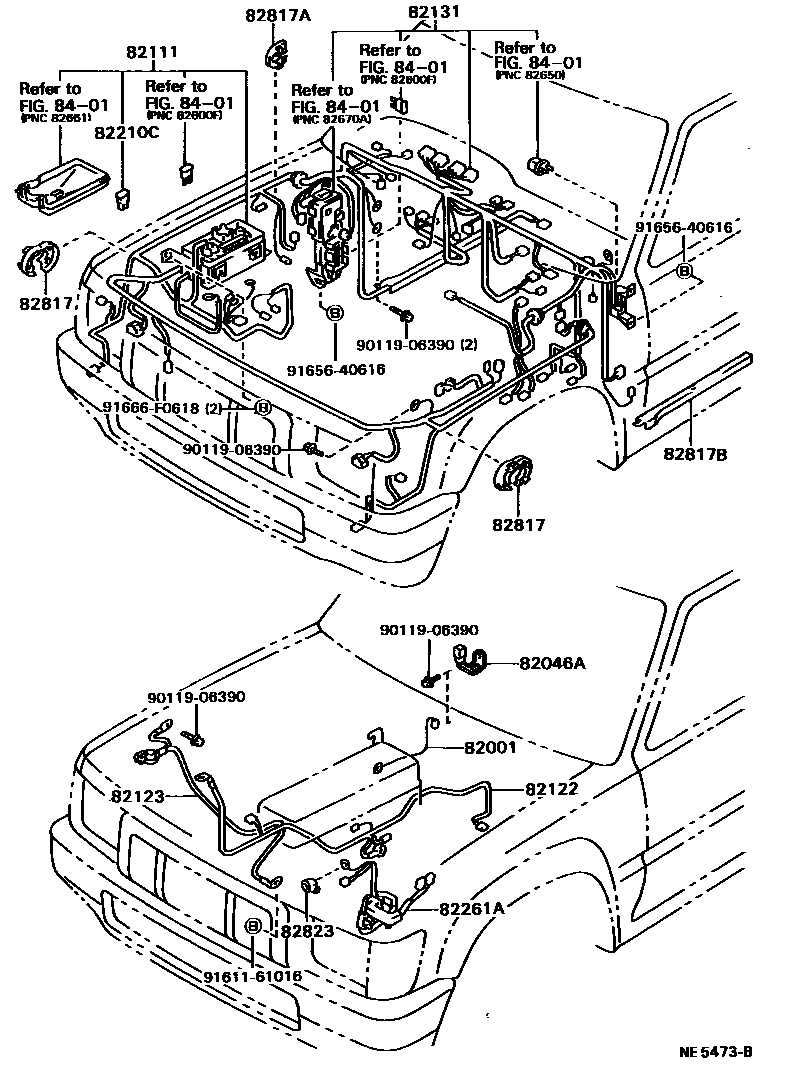

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07108 · 90980-07225 · 90980-07300 · 90980-07301 · 90980-07311 · 90980-07332 · 90980-07340 · 90980-07370 · 90980-07373 |
| 82046A | Body No. 1 ground wire sub-assembly | 82046-35020 |
| 82111 | Engine room main wiring harness | 82111-35320 · 82111-35321 · 82111-35322 · 82111-35330 · 82111-35331 · 82111-35332 · 82111-35430 · 82111-35431 · 82111-35440 · 82111-35441 · 82111-35450 · 82111-35451 · 82111-35660 · 82111-35661 · 82111-35670 · 82111-35671 · 82111-35680 · 82111-35681 · 82111-35690 · 82111-35691 · 82111-35700 · 82111-35701 · 82111-35710 · 82111-35711 · 82111-35720 · 82111-35721 · 82111-35730 · 82111-35731 · 82111-35740 · 82111-35741 · 82111-35750 · 82111-35751 · 82111-35840 · 82111-35841 · 82111-35842 · 82111-35850 · 82111-35851 · 82111-35852 · 82111-35860 · 82111-35861 · 82111-35862 · 82111-35870 · 82111-35871 · 82111-35872 · 82111-35880 · 82111-35881 · 82111-35882 · 82111-35890 · 82111-35891 · 82111-35892 · 82111-3D010 · 82111-3D011 · 82111-3D012 · 82111-3D020 · 82111-3D021 · 82111-3D022 · 82111-3D030 · 82111-3D031 · 82111-3D032 · 82111-3D040 · 82111-3D041 · 82111-3D042 · 82111-3D050 · 82111-3D051 · 82111-3D052 · 82111-3D060 · 82111-3D061 · 82111-3D062 · 82111-3D070 · 82111-3D071 · 82111-3D072 · 82111-3D080 · 82111-3D081 · 82111-3D082 · 82111-3D130 · 82111-3D131 · 82111-3D140 · 82111-3D141 · 82111-3D150 · 82111-3D151 · 82111-3D230 · 82111-3D240 · 82111-3D250 · 82111-3D260 · 82111-3D270 · 82111-3D280 · 82111-3D330 · 82111-3D340 · 82111-3D341 · 82111-3D350 · 82111-3D351 · 82111-3D360 · 82111-3D361 · 82111-3D370 · 82111-3D371 · 82111-3D380 · 82111-3D381 · 82111-89157 · 82111-89158 · 82111-89159 · 82111-89160 · 82111-89161 · 82111-89162 · 82111-89163 · 82111-89167 · 82111-89176 · 82111-89177 · 82111-89178 · 82111-89180 · 82111-89181 · 82111-89182 · 82111-89184 · 82111-89185 · 82111-89186 · 82111-89188 · 82111-89190 · 82111-89191 · 82111-89192 · 82111-89194 · 82111-89213 · 82111-89214 · 82111-89215 · 82111-89216 · 82111-89217 · 82111-89218 · 82111-89219 · 82111-89220 · 82111-89221 · 82111-89231 · 82111-89232 · 82111-89237 · 82111-89238 · 82111-89257 · 82111-89258 · 82111-89259 · 82111-89260 · 82111-89261 · 82111-89262 · 82111-89263 · 82111-89264 · 82111-89265 · 82111-89266 · 82111-89277 · 82111-89278 · 82111-89279 · 82111-89280 · 82111-89281 · 82111-89282 · 82111-89283 · 82111-89284 · 82111-89285 · 82111-89286 · 82111-89287 · 82111-89288 |

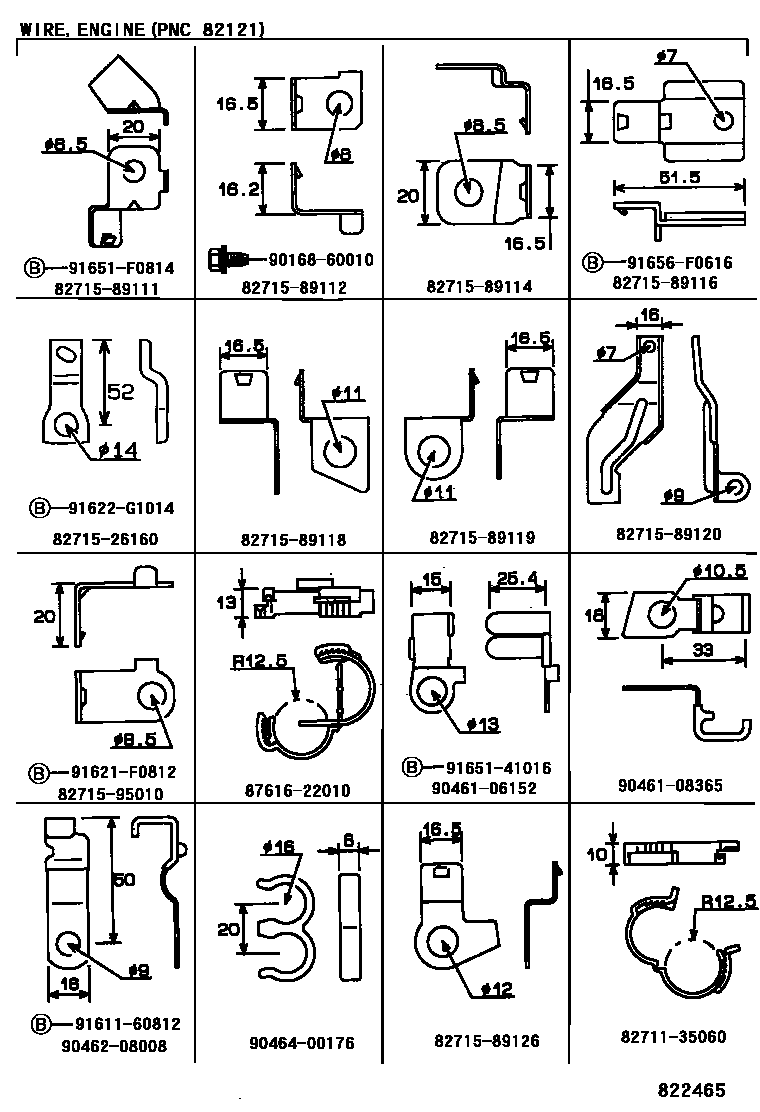

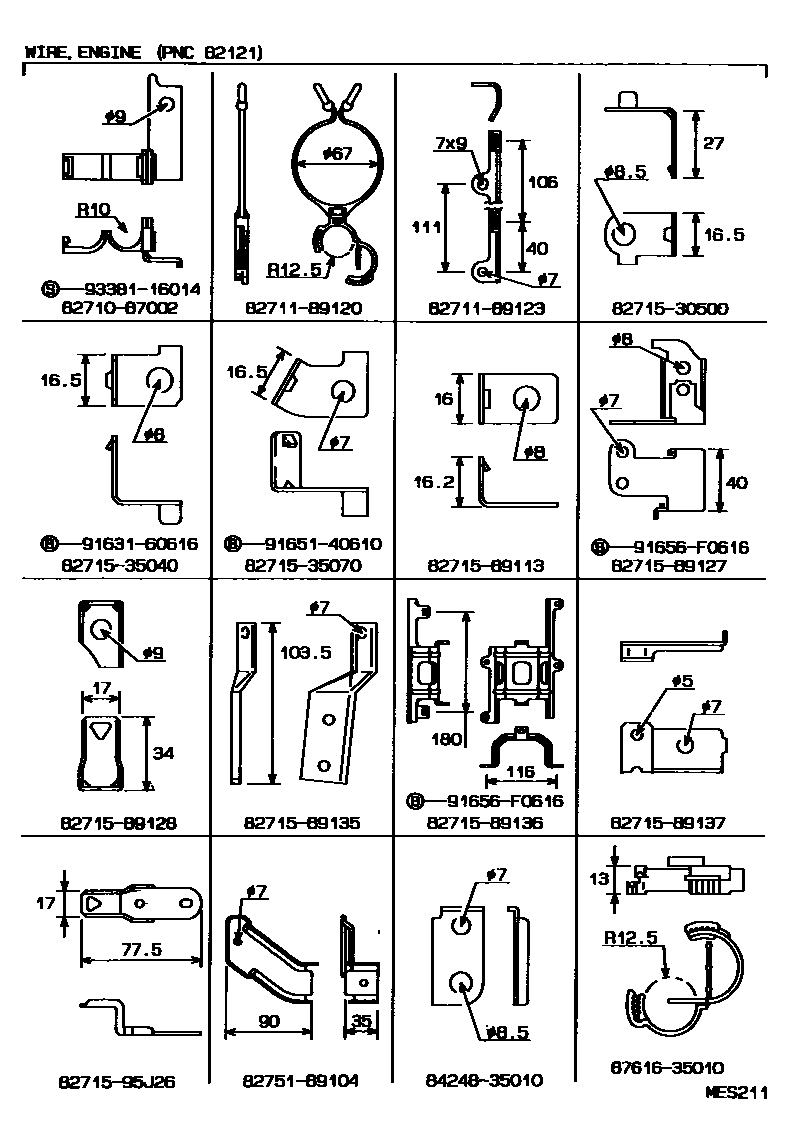

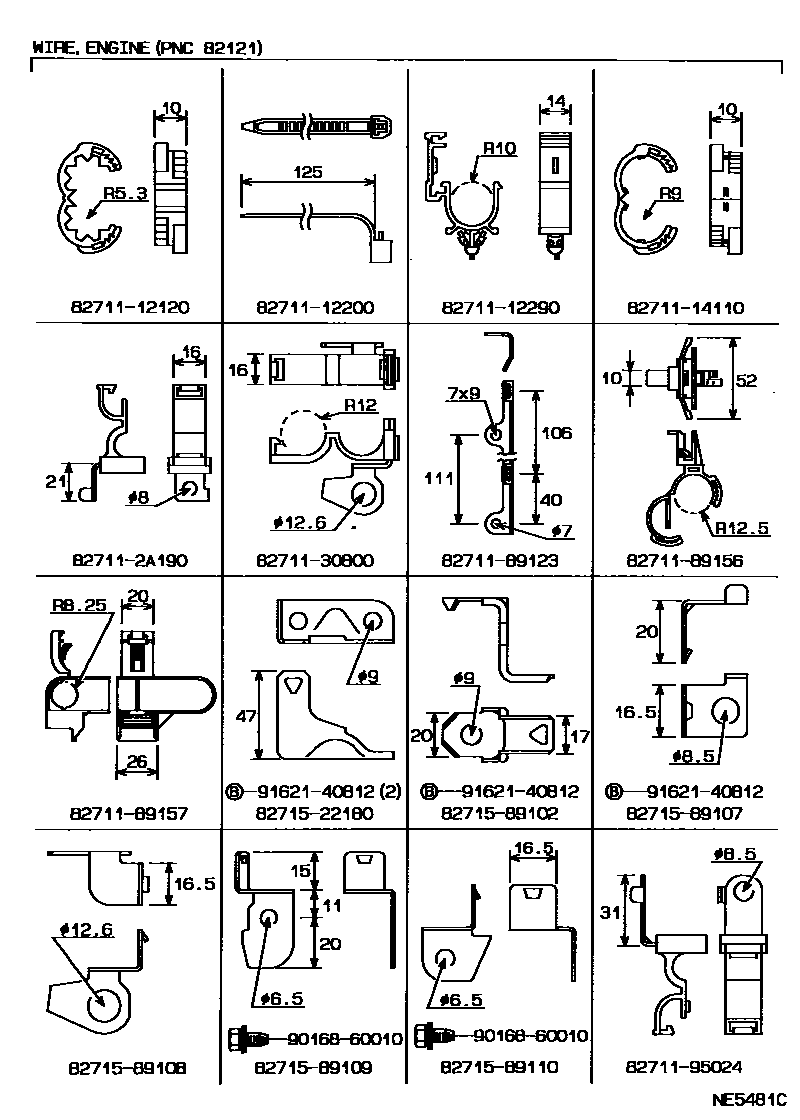

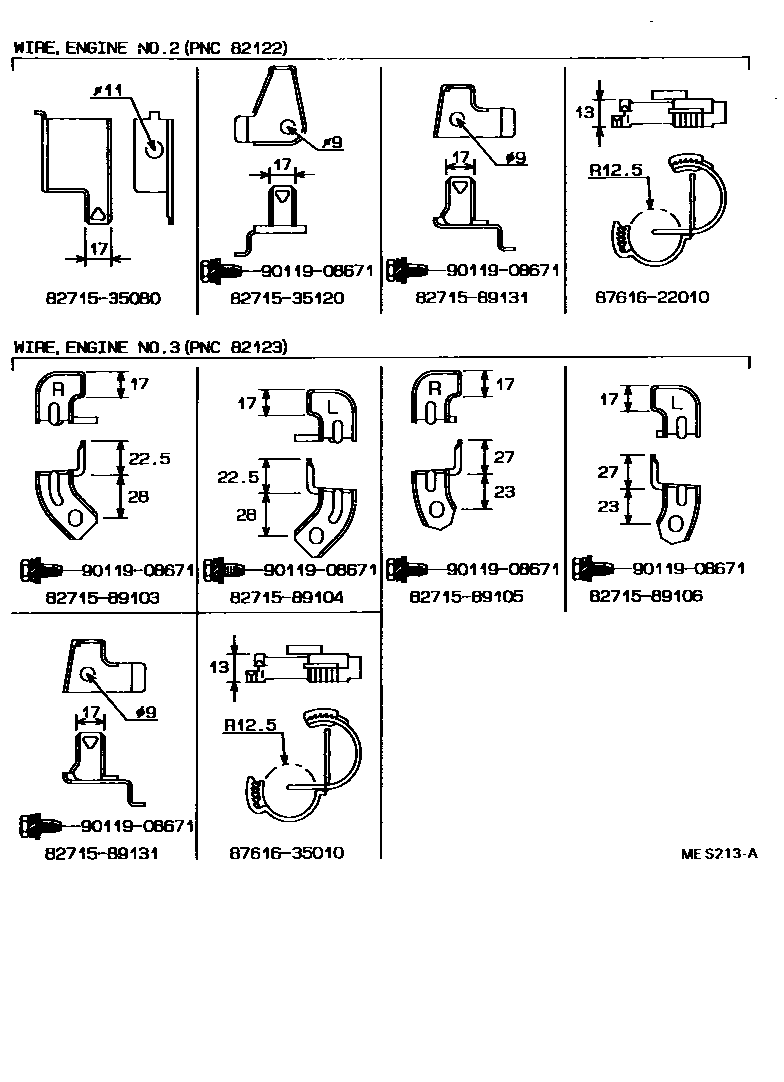

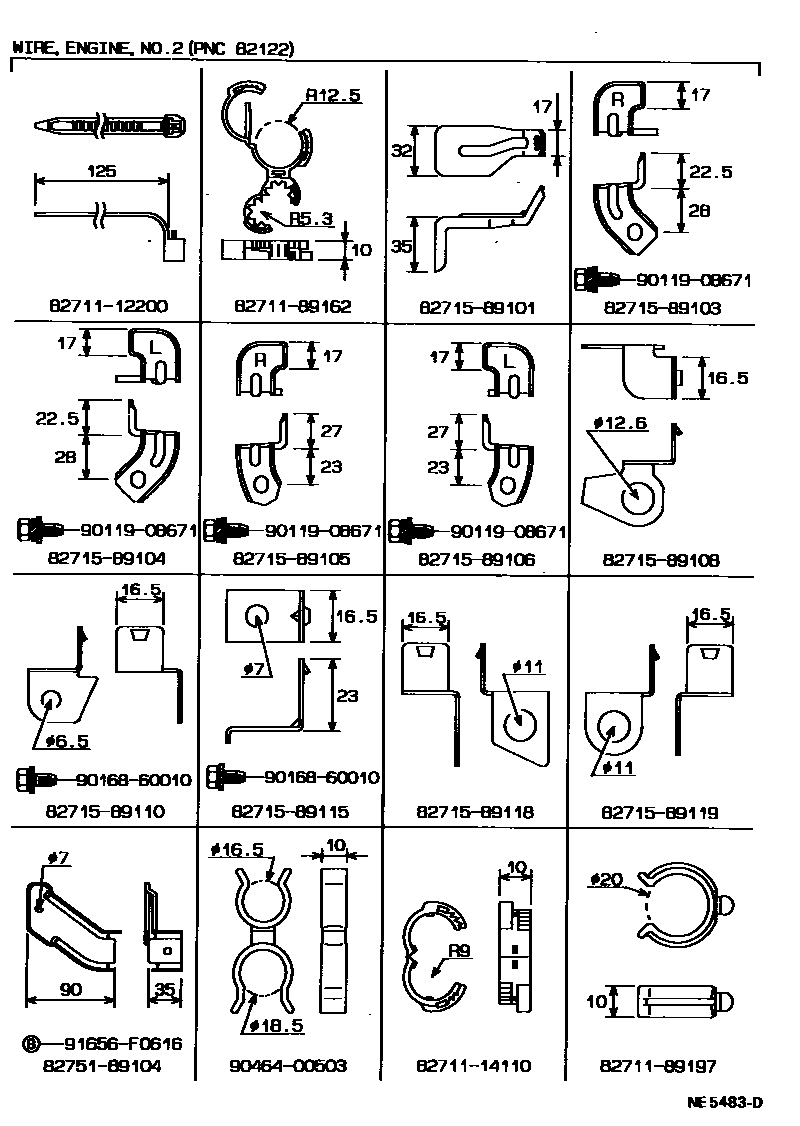

| 82121 | Engine wiring harness | 82121-35020 · 82121-35090 · 82121-35100 · 82121-35150 · 82121-35151 · 82121-35152 · 82121-35260 · 82121-35261 · 82121-35262 · 82121-35270 · 82121-35271 · 82121-35272 · 82121-35282 · 82121-35283 · 82121-35410 · 82121-35411 · 82121-35530 · 82121-35531 · 82121-35532 · 82121-35533 · 82121-35570 · 82121-35571 · 82121-35572 · 82121-35580 · 82121-35581 · 82121-35582 · 82121-35680 · 82121-35700 · 82121-35701 · 82121-35710 · 82121-35711 · 82121-35720 · 82121-35721 · 82121-35890 · 82121-3D030 · 82121-3D040 · 82121-89199 · 82121-89217 · 82121-89223 · 82121-89239 · 82121-89256 · 82121-89261 · 82121-89262 · 82121-89271 · 82121-89285 · 82121-89296 · 82121-89297 · 82121-89308 · 82121-89314 · 82121-89317 · 82121-89318 |
| 82122 | Engine No. 2 wiring harness | 82122-35040 · 82122-35041 · 82122-35090 · 82122-35091 · 82122-35092 · 82122-35110 · 82122-35111 · 82122-35112 · 82122-35130 · 82122-35131 · 82122-35140 · 82122-35141 · 82122-35180 · 82122-35181 · 82122-35182 · 82122-35240 · 82122-35250 · 82122-35260 · 82122-35270 · 82122-35300 · 82122-35320 · 82122-35330 · 82122-35340 · 82122-35360 · 82122-89110 · 82122-89112 · 82122-89113 · 82122-89116 · 82122-89117 · 82122-89119 · 82122-89120 · 82122-89121 · 82122-89122 · 82122-89123 · 82122-89132 · 82122-89134 · 82122-89136 · 82122-89138 · 82122-89141 |
| 82123 | Engine No. 3 wiring harness | 82123-35030 · 82123-89103 · 82123-89104 · 82123-89105 |

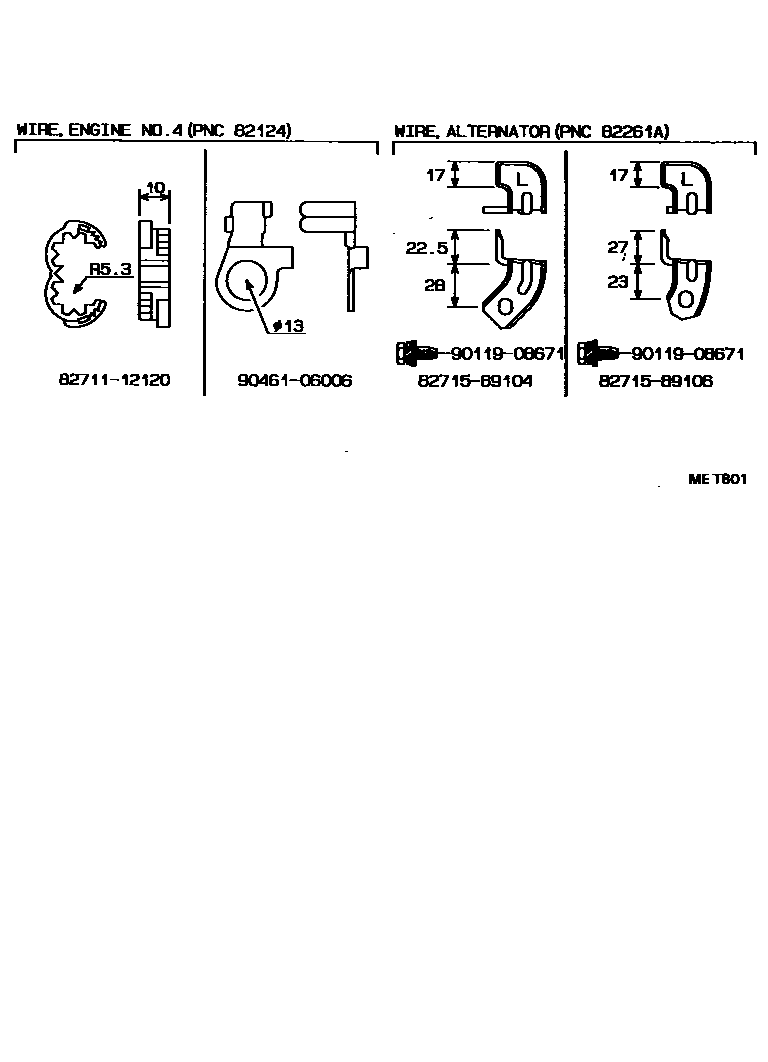

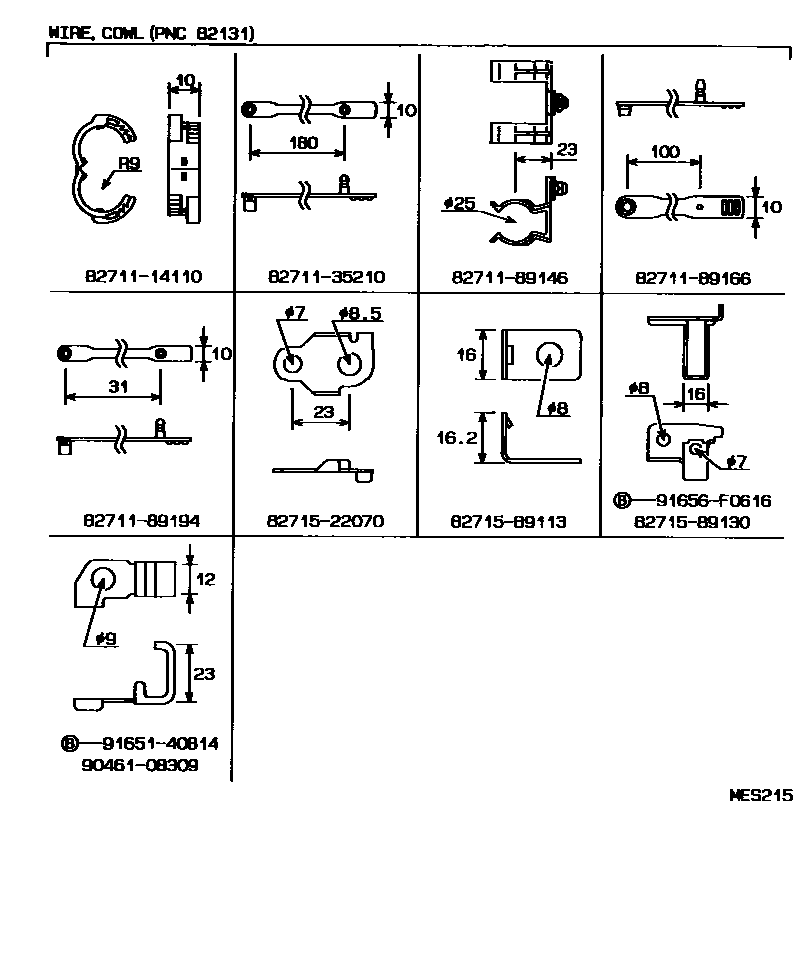

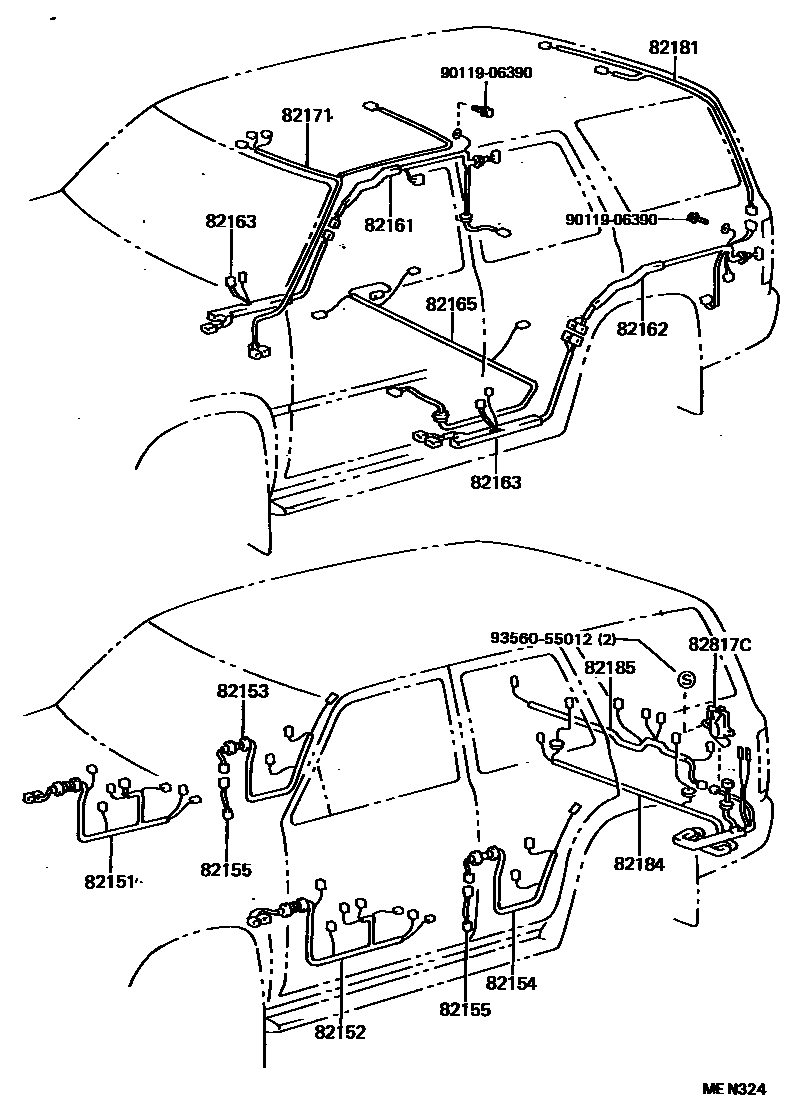

| 82124 | Engine No. 4 wiring harness | 82124-35010 · 82124-35020 · 82124-35030 · 82124-89113 · 82124-89114 · 82124-89116 |
| 82127 | Differential harness | 82127-35010 · 82127-35060 · 82127-89102 |
| 82131 | Front panel wiring harness | 82131-3D310 · 82131-3D311 · 82131-3D320 · 82131-3D321 · 82131-3D330 · 82131-3D331 · 82131-3D340 · 82131-3D350 · 82131-3D351 · 82131-3D550 · 82131-3D551 · 82131-3D552 · 82131-3D560 · 82131-3D561 · 82131-3D562 · 82131-3D570 · 82131-3D571 · 82131-3D572 · 82131-3D580 · 82131-3D581 · 82131-3D582 · 82131-3D590 · 82131-3D591 · 82131-3D592 · 82131-3D890 · 82131-3D891 · 82131-3D892 · 82131-3D893 · 82131-3G010 · 82131-3G011 · 82131-3G012 · 82131-3G013 · 82131-3G020 · 82131-3G021 · 82131-3G022 · 82131-3G023 · 82131-3G030 · 82131-3G031 · 82131-3G032 · 82131-3G033 · 82131-3G040 · 82131-3G041 · 82131-3G042 · 82131-3G043 · 82131-3G050 · 82131-3G051 · 82131-3G052 · 82131-3G053 · 82131-3G060 · 82131-3G061 · 82131-3G062 · 82131-3G063 · 82131-3G070 · 82131-3G071 · 82131-3G072 · 82131-3G073 · 82131-3G340 · 82131-3G341 · 82131-3G342 · 82131-3G343 · 82131-3G350 · 82131-3G351 · 82131-3G352 · 82131-3G353 · 82131-3G360 · 82131-3G361 · 82131-3G362 · 82131-3G363 · 82131-3G370 · 82131-3G371 · 82131-3G372 · 82131-3G373 · 82131-3G380 · 82131-3G381 · 82131-3G382 · 82131-3G383 · 82131-3G390 · 82131-3G391 · 82131-3G392 · 82131-3G393 · 82131-3G400 · 82131-3G401 · 82131-3G402 · 82131-3G403 · 82131-3G500 · 82131-3G501 · 82131-3G630 · 82131-3G631 · 82131-3G632 · 82131-3G633 · 82131-3G640 · 82131-3G641 · 82131-3G642 · 82131-3G643 · 82131-3G650 · 82131-3G651 · 82131-3G660 · 82131-3G670 · 82131-3G680 · 82131-3G681 · 82131-3G682 · 82131-3G690 · 82131-3G691 · 82131-3G692 · 82131-3G700 · 82131-3G701 · 82131-3G702 · 82131-3G703 · 82131-3G710 · 82131-3G711 · 82131-3G712 · 82131-3G713 · 82131-3G720 · 82131-3G721 · 82131-3G722 · 82131-3G723 · 82131-3G730 · 82131-3G731 · 82131-3G732 · 82131-3G733 · 82131-3G770 · 82131-3G810 · 82131-3G820 · 82131-3G880 · 82131-3M040 · 82131-3N270 · 82131-3N870 · 82131-3N880 · 82131-89662 · 82131-89663 · 82131-89664 · 82131-89665 · 82131-89666 · 82131-89667 · 82131-89682 · 82131-89683 · 82131-89719 · 82131-89720 · 82131-89721 · 82131-89722 · 82131-89723 · 82131-89724 · 82131-89725 · 82131-89744 · 82131-89745 · 82131-89746 · 82131-89883 · 82131-89884 · 82131-89885 · 82131-89886 · 82131-89887 · 82131-89888 · 82131-89889 · 82131-89890 · 82131-89892 · 82131-89893 · 82131-89895 · 82131-89896 · 82131-89898 · 82131-89899 · 82131-89A02 · 82131-89A03 · 82131-89A05 · 82131-89A09 · 82131-89A11 · 82131-89A12 · 82131-89A14 · 82131-89A32 · 82131-89A33 · 82131-89A34 · 82131-89A35 · 82131-89A52 · 82131-89A53 · 82131-89A54 · 82131-89A55 · 82131-89B13 · 82131-89B14 · 82131-89B15 · 82131-89B16 · 82131-89B17 · 82131-89B18 · 82131-89B34 · 82131-89B35 · 82131-89B36 · 82131-89B74 · 82131-89B75 · 82131-89B76 · 82131-89B77 · 82131-89B78 · 82131-89B79 · 82131-89B80 · 82131-89C16 · 82131-89C18 · 82131-89C20 · 82131-89C22 · 82131-89C24 · 82131-89C49 · 82131-89C51 · 82131-89C53 · 82135-35070 · 82135-35150 · 82135-35160 · 82135-35170 |
| 82151 | Right front door wiring harness | 82151-35060 · 82151-35090 · 82151-35220 · 82151-89121 |
| 82152 | Left front door wiring harness | 82152-35050 · 82152-35060 · 82152-35180 · 82152-89114 · 82152-89116 · 82152-89118 |
| 82153 | Rear door wiring harness No. 1 | 82153-35010 · 82153-35030 · 82153-89101 |
| 82154 | Rear door wiring harness No. 2 | 82153-35030 · 82154-35010 · 82154-89101 |
| 82155 | Center pillar No. 1 wiring harness | 82155-35010 · 82155-35020 · 82155-89101 |
| 82161 | floor wiring harness | 82161-35010 · 82161-89109 · 82161-89111 |
| 82162 | Floor wiring harness No. 2 | 82162-35060 · 82162-35061 · 82162-89118 · 82162-89120 |
| 82163 | Floor wiring harness No. 3 | 82163-35020 · 82163-35040 · 82163-35041 · 82163-89103 · 82163-89105 · 82163-89106 · 82163-89107 · 82163-89109 · 82163-89112 · 82163-89115 |

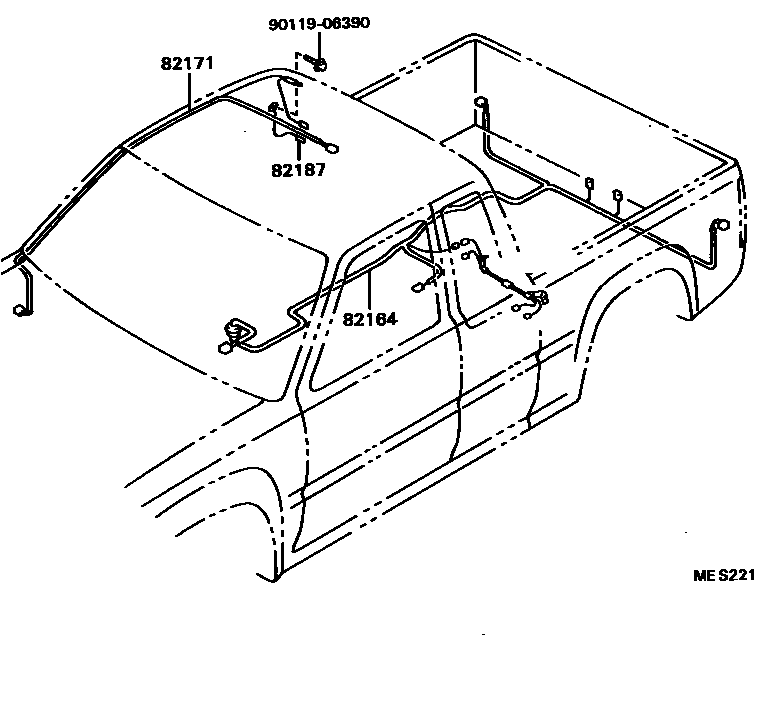

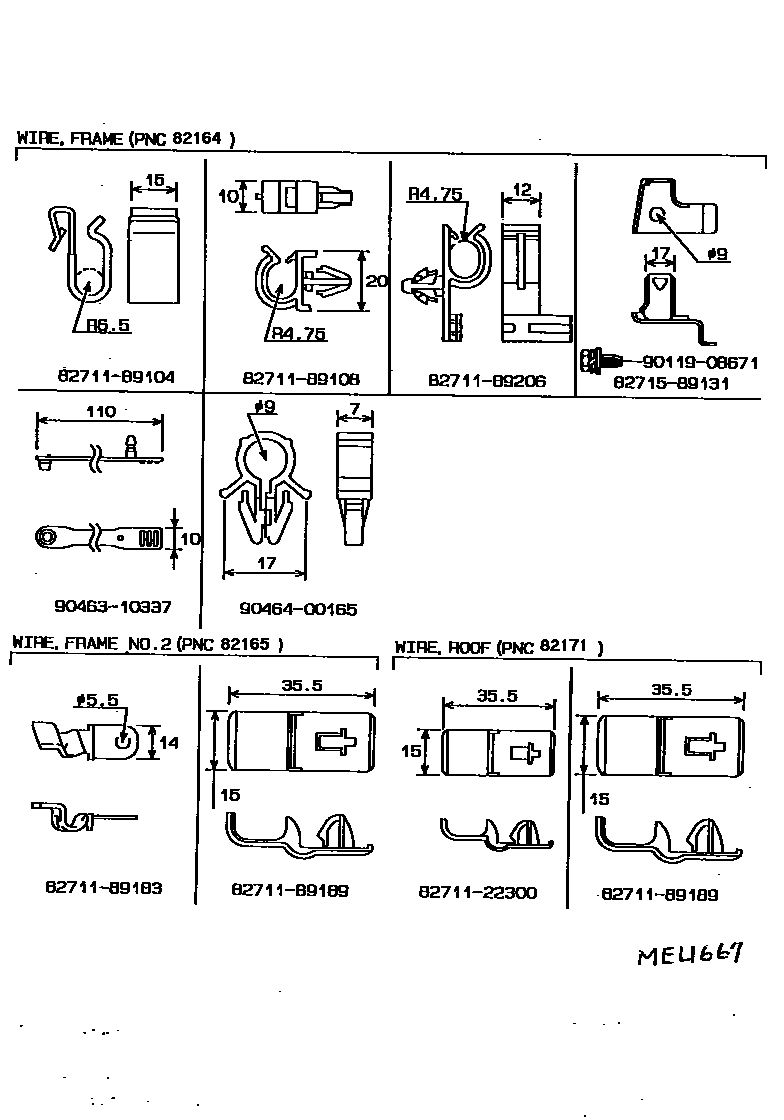

| 82164 | Frame wiring harness set | 82164-35220 · 82164-35221 · 82164-35230 · 82164-35231 · 82164-35240 · 82164-35250 · 82164-35490 · 82164-35491 · 82164-35500 · 82164-35501 · 82164-35510 · 82164-35511 · 82164-35520 · 82164-35530 · 82164-35540 · 82164-35550 · 82164-35551 · 82164-35552 · 82164-35560 · 82164-35561 · 82164-35562 · 82164-35570 · 82164-35571 · 82164-35580 · 82164-35581 · 82164-35590 · 82164-35600 · 82164-35601 · 82164-35602 · 82164-35610 · 82164-35640 · 82164-35641 · 82164-35750 · 82164-35760 · 82164-35770 · 82164-89166 · 82164-89170 · 82164-89171 · 82164-89172 · 82164-89184 · 82164-89193 · 82164-89194 · 82164-89195 · 82164-89200 · 82164-89201 · 82164-89202 · 82164-89210 · 82164-89211 · 82164-89212 · 82164-89213 · 82164-89214 · 82164-89215 · 82164-89217 · 82164-89218 · 82164-89219 · 82164-89225 · 82164-89226 · 82164-89227 · 82164-89228 · 82164-89229 · 82164-89241 · 82164-89242 · 82164-89249 · 82164-89257 · 82164-89258 · 82164-89259 · 82164-89260 · 82164-89261 · 82164-89262 · 82164-89263 · 82164-89264 · 82164-89265 · 82164-89266 · 82164-89267 |
| 82165 | No. 2 frame wiring harness | 82165-35010 · 82165-89118 · 82165-89119 · 82165-89121 · 82165-89126 · 82165-89129 |
| 82171 | Roof No. 1 wiring harness | 82171-35010 · 82171-35020 · 82171-35040 · 82171-35050 · 82171-35070 · 82171-35090 · 82171-35100 · 82171-35150 · 82171-35160 · 82171-35220 · 82171-89117 · 82171-89118 · 82171-89120 · 82171-89123 · 82171-89128 · 82171-89129 · 82171-89136 · 82171-89137 · 82171-89139 |
| 82181 | Luggage No. 1 wiring harness | 82181-35010 · 82181-89101 · 82181-89102 · 82181-89103 · 82181-89104 |
| 82184 | Rear door No. 1 wiring harness | 82184-35060 · 82184-35070 · 82184-89110 · 82184-89111 · 82184-89112 · 82184-89113 · 82184-89117 · 82184-89118 · 82184-89119 · 82184-89120 |
| 82185 | Rear door wiring harness No. 2 | 82185-35010 · 82185-89101 |
| 82187 | Rear window wiring harness No. 2 | 82187-35010 · 82187-89103 · 82187-89104 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08216 · 90982-08253 |
| 82219A | sensor harness | 82219-35010 · 82219-89103 |
| 82261A | Generator wiring harness | 82261-35050 · 82261-35060 · 82261-35310 · 82261-35311 · 82261-35410 · 82261-35420 · 82261-35430 · 82261-89103 · 82261-89106 · 82261-89109 · 82261-89118 · 82261-89126 |
| 82620 | Fuse box assembly | 82620-35020 · 82620-89101 |
| 82670 | No. 1 junction box assembly | 82670-89107 |
| 82817 | No. 1 wire harness protection device | 82817-89123 |
| 82817A | No. 2 wire harness protection device | 82817-89130 |
| 82817B | No. 3 wire harness protection device | 82817-89126 |
| 82817C | No. 4 wire harness protection device | 82817-89141 |
| 82823 | No. 1 terminal cover | 82823-22050 · 82823-22060 |
| 82824 | Harness connector | 82824-32030 |

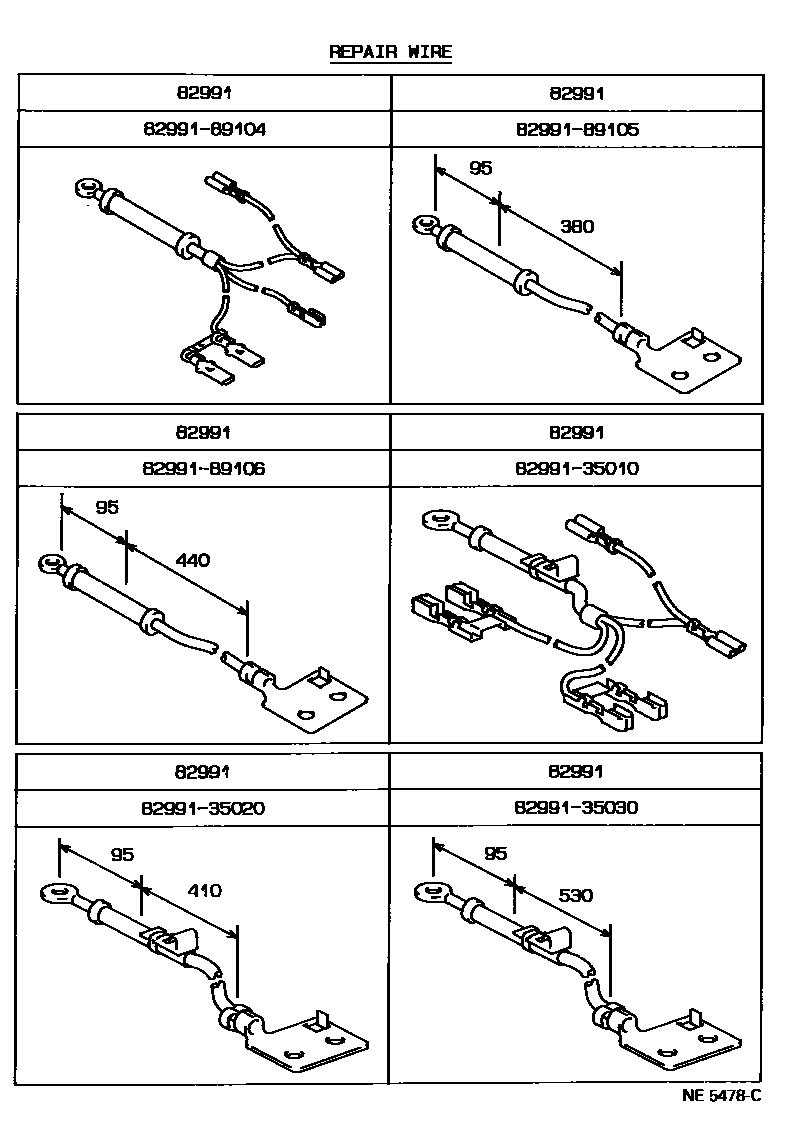

| 82991 | Fuse repair line | 82991-35010 · 82991-35020 · 82991-35030 · 82991-89104 · 82991-89105 · 82991-89106 |
| 82991A | fusible wire harness | 82991-89107 |
