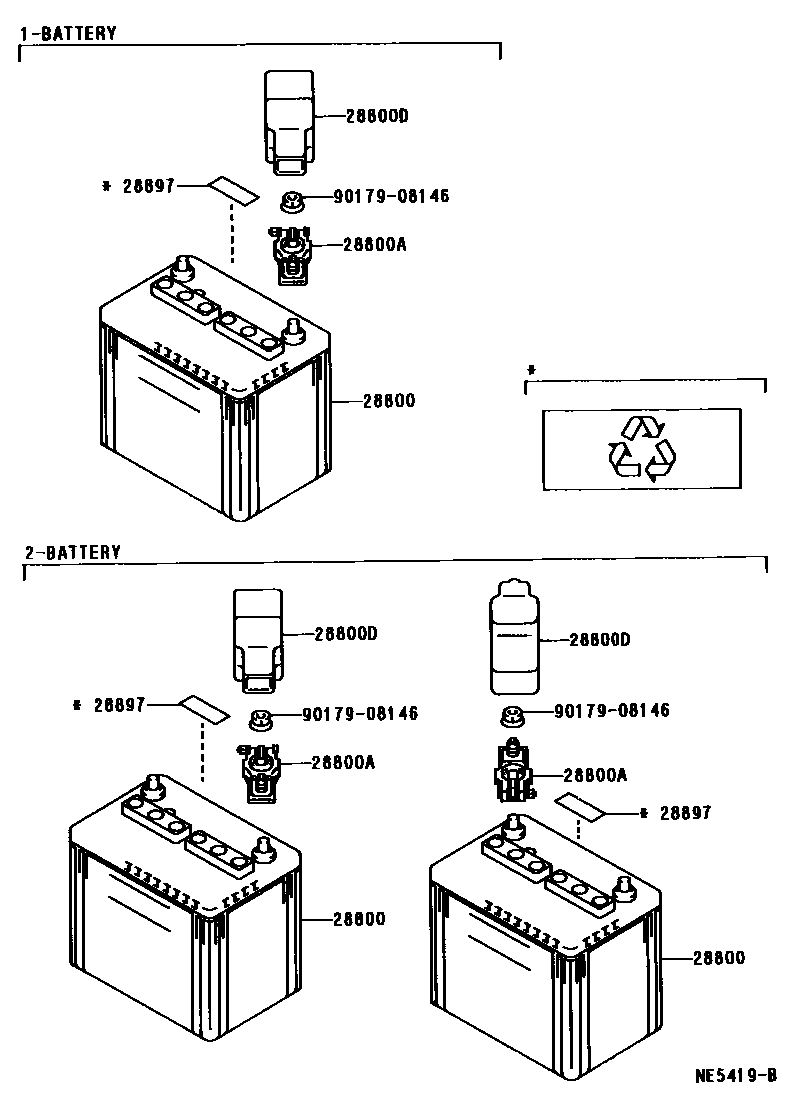

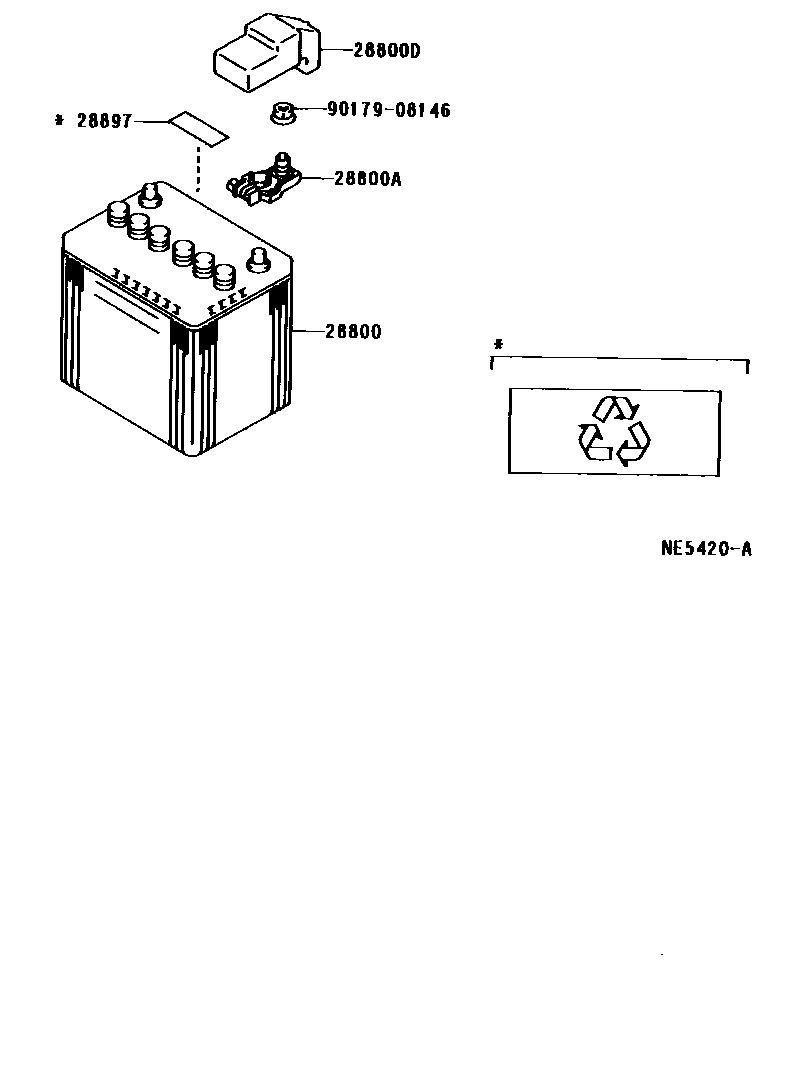

Toyota HILUX 蓄电池和蓄电池电缆 — Figure 8201
Toyota HILUX EPC diagram 8201, 蓄电池和蓄电池电缆, with 3 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28800 | battery | 28800-08020 · 28800-14010 · 28800-14030 · 28800-15010 · 28800-15011 · 28800-33071 · 28800-33101 · 28800-42030 · 28800-42031 · 28800-42080 · 28800-42081 · 28800-42090 · 28800-42110 · 28800-42120 · 28800-54140 · 28800-54141 · 28800-54170 · 28800-54220 · 28800-54221 · 28800-54321 · 28800-54340 · 28800-64121 · 28800-64130 · 28800-66010 · 28800-66011 · 28800-67070 · 28800-67121 · 28800-72070 |
| 28800A | battery positive terminal | 90982-05035 · 90982-05037 |
| 28800D | Connector cover (for battery terminals) | 82821-12150 · 82821-24010 · 82821-35020 |

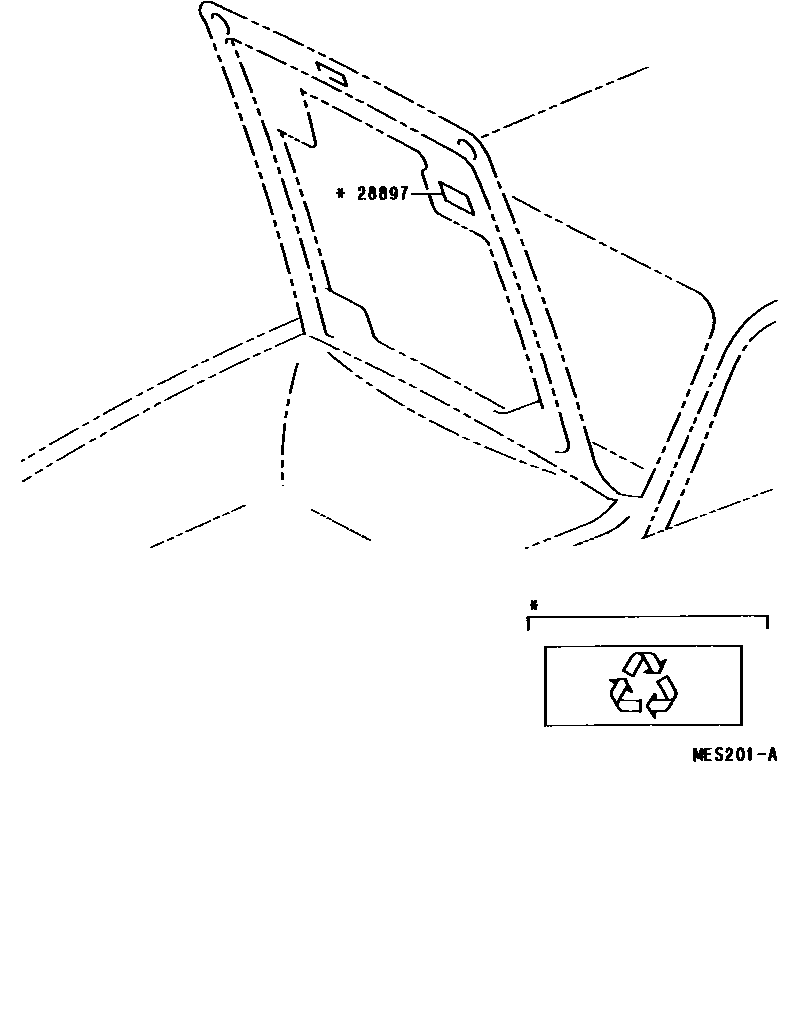

| 28897 | Battery warning nameplate | 28897-54030 · 28898-46010 · 28898-50070 |
