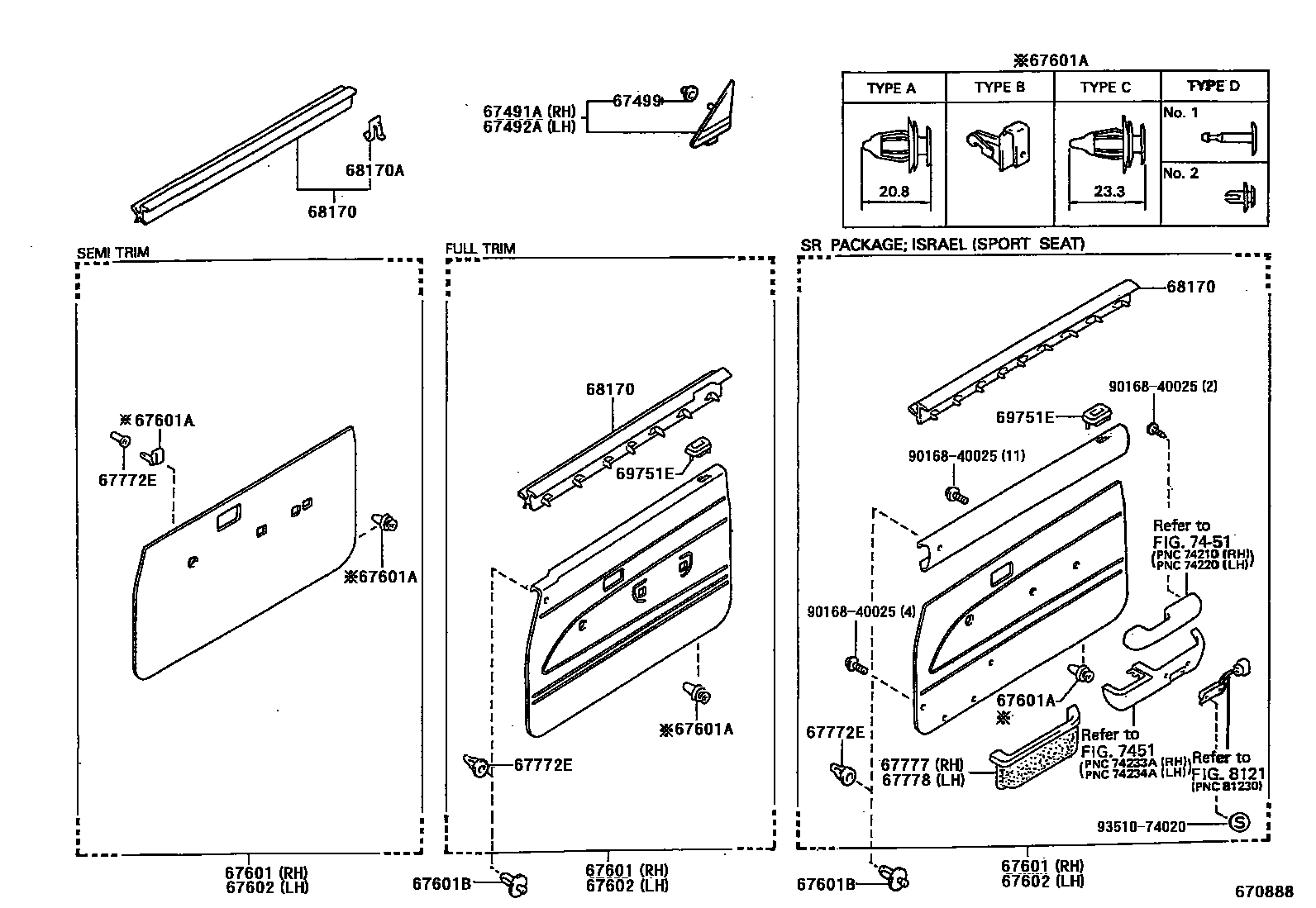

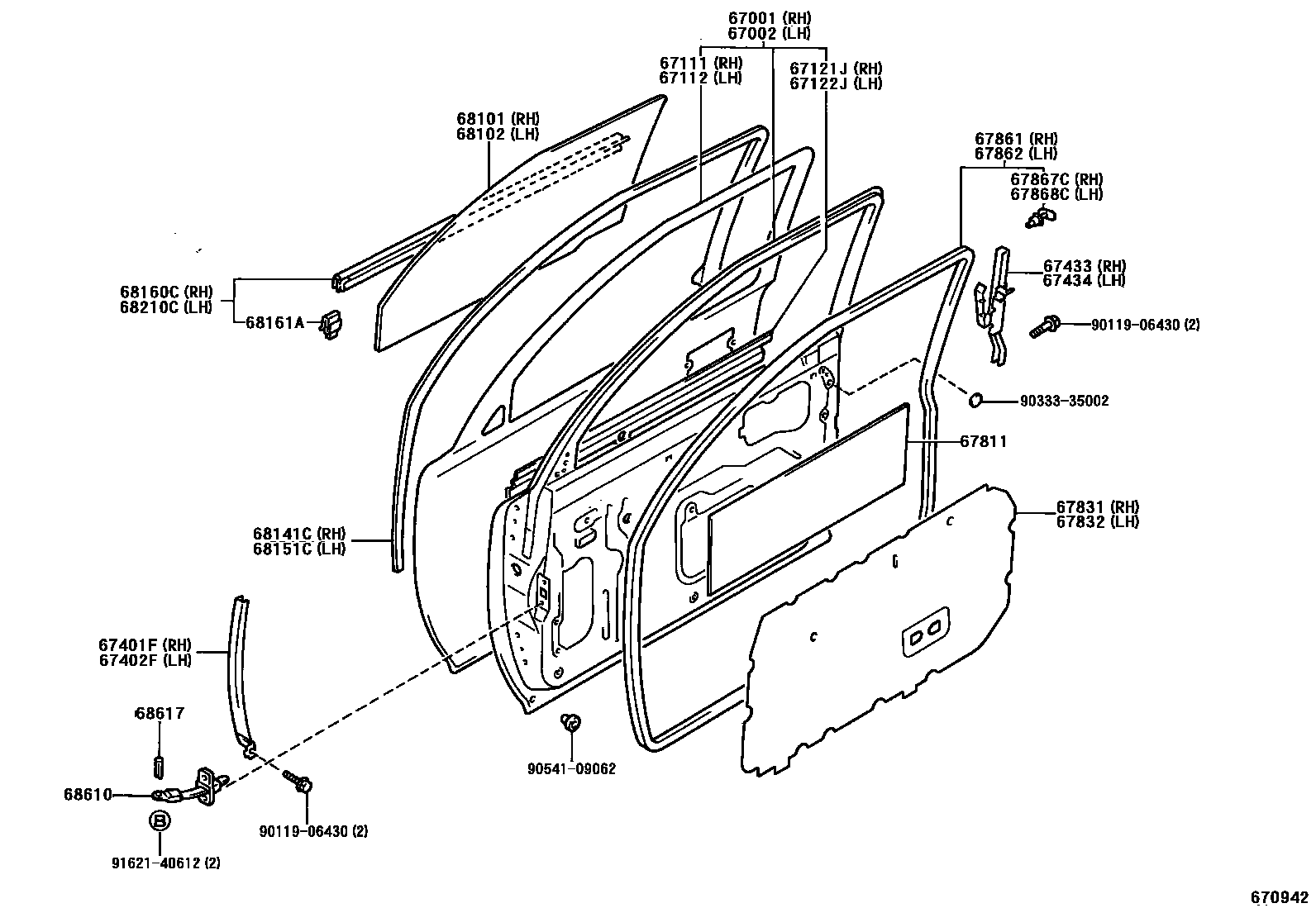

Toyota HILUX 前门板和前门玻璃 — Figure 6751
Toyota HILUX EPC diagram 6751, 前门板和前门玻璃, with 2 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 67001 | Right front door panel sub-assembly | 67001-35070 · 67001-35090 · 67001-35200 · 67001-35210 · 67001-35250 · 67001-35450 · 67001-89194 · 67001-89195 · 67001-89200 · 67001-89207 · 67001-89213 |
| 67002 | Left front door panel sub-assembly | 67002-35070 · 67002-35090 · 67002-35190 · 67002-35200 · 67002-35240 · 67002-35440 · 67002-89198 · 67002-89206 · 67002-89210 · 67002-89212 · 67002-89213 |
| 67111 | Outer right front door panel | 67111-35030 · 67111-35080 · 67111-89138 · 67111-89143 |
| 67112 | Outer left front door panel | 67112-35030 · 67112-35080 · 67112-89140 · 67112-89145 |
| 67121J | Right front door outer panel reinforcement | 67121-89101 · 67121-89102 |
| 67122J | Left front door outer panel reinforcement | 67122-89101 · 67122-89102 |
| 67401F | Right front door front lower door frame sub-assembly | 67401-35010 · 67401-35011 · 67401-35020 · 67401-89108 · 67401-89109 |
| 67402F | Left front door front lower door frame sub-assembly | 67402-35010 · 67402-35011 · 67402-35020 · 67402-89108 · 67402-89109 |
| 67433 | Right front door window rear lower frame | 67403-35010 · 67403-35011 · 67403-35030 · 67403-89103 · 67403-89104 |
| 67434 | Left front door window rear lower frame | 67404-35010 · 67404-35011 · 67404-35030 · 67404-89103 · 67404-89104 |
| 67491A | Right front door lower door frame bracket decorative strip | 67491-89101 |
| 67492A | Left front door lower door frame bracket decorative strip | 67492-89101 |
| 67499 | Front door lower door frame bracket trim strip fixing | 67499-89101 |
| 67601A | Fixings (for front door trim) | 67771-12050 · 67771-16080 · 67771-30090 · 67771-89101 · 67771-89106 · 67771-89109 · 67771-89111 · 67771-89113 |
| 67772E | Front door trim panel fixing cover | 67772-16020 · 67772-20021 |
| 67811 | Front door silencer pad | 67812-12010 |
| 67831 | Right front door access hole cover | 67831-35020 · 67831-89116 · 67831-89117 · 67831-89121 · 67831-89123 |
| 67832 | Left front door access hole cover | 67831-35020 · 67831-89121 · 67831-89123 · 67832-89104 · 67832-89105 |
| 67861 | Right front door seal | 67861-35010 · 67861-35020 · 67861-35030 · 67861-89108 · 67861-89109 · 67861-89111 |
| 67862 | Left front door seal | 67862-35010 · 67862-35020 · 67862-35030 · 67862-89107 · 67862-89108 · 67862-89110 |
| 67867C | Right front door seal strip fixing | 67867-12150 · 67867-89108 · 67868-22020 |
| 67868C | Left front door seal strip fixing | 67867-12150 · 67868-22020 · 67868-89106 |
| 68101 | Right front door glass sub-assembly | 68101-35010 · 68101-35020 · 68101-35040 · 68101-35050 · 68111-89119 · 68111-89120 · 68111-89125 · 68111-89127 · 68111-89131 · 68111-89132 · 68111-89135 · 68111-89136 · 68111-89139 |
| 68102 | Left front door glass sub-assembly | 68102-35010 · 68102-35020 · 68102-35040 · 68102-35050 · 68112-89118 · 68112-89119 · 68112-89124 · 68112-89126 · 68112-89130 · 68112-89131 · 68112-89134 · 68112-89135 · 68112-89138 |
| 68141C | Right front door glass lift channel | 68141-89109 · 68141-89112 · 68141-89115 · 68141-89117 |
| 68151C | Left front door glass lift channel | 68151-89101 · 68151-89104 · 68151-89107 · 68151-89109 |
| 68160C | Right front door glass outer sealing strip assembly | 68160-89117 · 68160-89119 · 68160-89121 · 68160-89122 |
| 68161A | Catch (for front door glass outer sealing strip) | 68211-89111 · 68212-89101 |
| 68170 | Front door glass inner sealing strip assembly | 68170-89117 · 68170-89119 · 68171-89128 · 68171-89130 · 68171-89132 · 68171-89136 · 68172-89113 · 68172-89115 · 68220-89104 · 68220-89106 |
| 68170A | Catch (for front door glass inner sealing strip assembly) | 68211-10030 |
| 68210C | Left front door glass outer sealing strip assembly | 68210-89101 · 68210-89103 · 68210-89105 · 68210-89106 |
| 68610 | Front door opening limiter assembly | 68610-35020 · 68610-35030 · 68610-89103 |
| 68617 | Front door opening limiter pin | 68617-20011 |
