Toyota HILUX 分动器油泵 — Figure 3617

Toyota HILUX EPC diagram 3617, 分动器油泵, with 2 images and 12 PNC and OE references.

Toyota HILUX 分动器油泵 EPC diagram — MCH623
分动器油泵 — MCH623 (199008 – 199511)

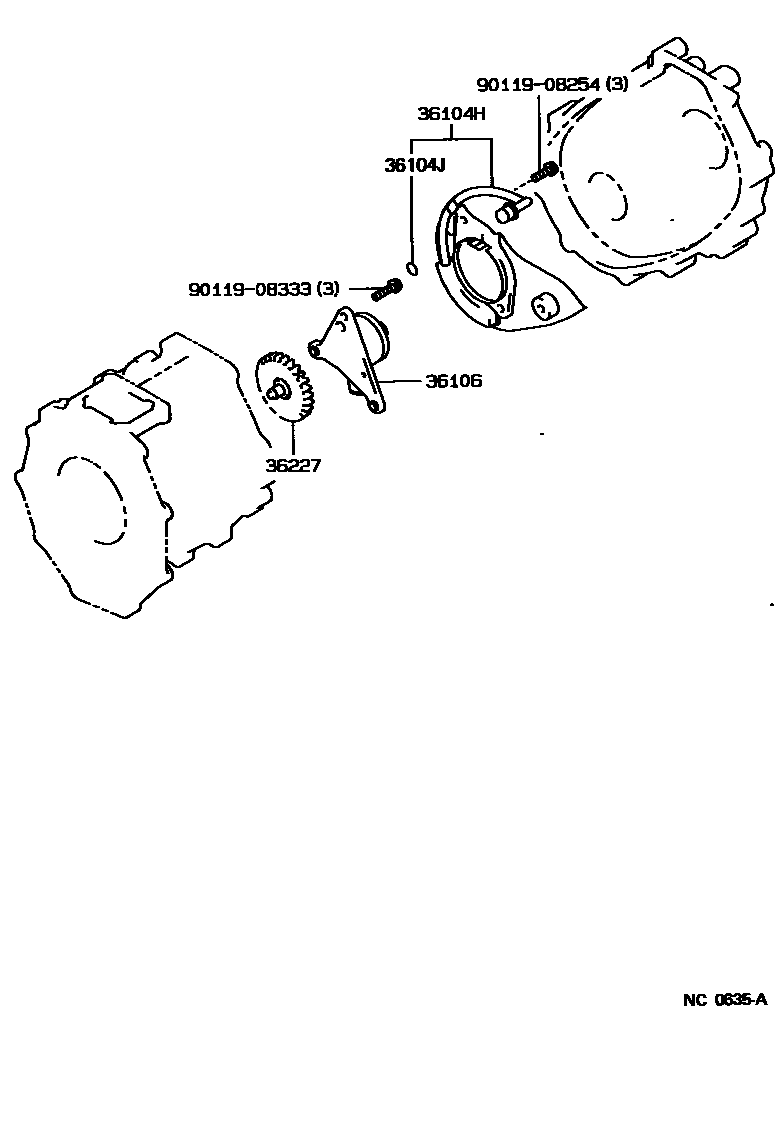

Toyota HILUX 分动器油泵 EPC diagram — NC0635A
分动器油泵 — NC0635A (198908 – 199511)

PNC and OE references

PNCPart nameOE numbers
34370Transfer case oil pump assembly34370-35010
34371Automatic transfer case oil pump body34371-35010
34372Transfer case oil pump drive gear34372-35010
34373Transfer case oil pump driven gear34373-35010
34374Automatic transfer case oil pump plate34374-35010
34375Automatic transfer case oil pump cover34375-35010
35419BOne-way valve35419-35010
35419CCompression spring (for one-way valve)90501-06015
36104HTransfer case oil separator sub-assembly36104-35010
36104JO-ring (for transfer case oil pump body)96721-19012
36106Transfer case oil pump body sub-assembly36106-35021
36227Transfer case oil pump gear36227-35010
