Toyota HILUX 速度表从动齿轮(ATM) — Figure 3505

Toyota HILUX EPC diagram 3505, 速度表从动齿轮(ATM), with 2 images and 6 PNC and OE references.

Toyota HILUX 速度表从动齿轮(ATM) EPC diagram — MCM160B
速度表从动齿轮(ATM) — MCM160B (199108 – 199408)

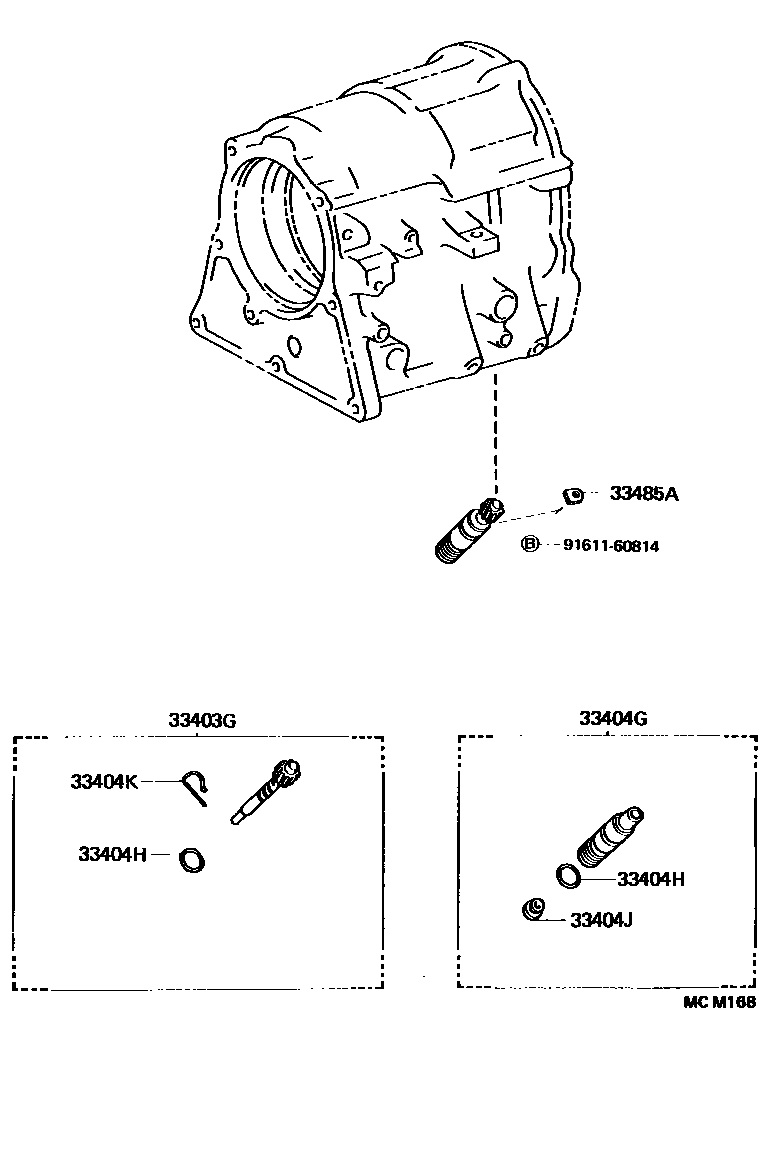

Toyota HILUX 速度表从动齿轮(ATM) EPC diagram — MCM168
速度表从动齿轮(ATM) — MCM168 (199008 – 199511)

PNC and OE references

PNCPart nameOE numbers
33403GSpeedometer driven gear sub-assembly (ATM)33403-39045 · 33403-39315 · 33482-39045
33404GSpeedometer shaft sleeve sub-assembly (ATM)33404-35010
33404HO-ring (for automatic transmission speedometer shaft sleeve)90301-18018
33404JOil seal (for automatic transmission speedometer shaft sleeve)90310-09001
33404KClamp (for automatic transmission speedometer shaft sleeve)90468-12005
33485ASpeedometer sleeve locking plate (ATM)33485-30020
