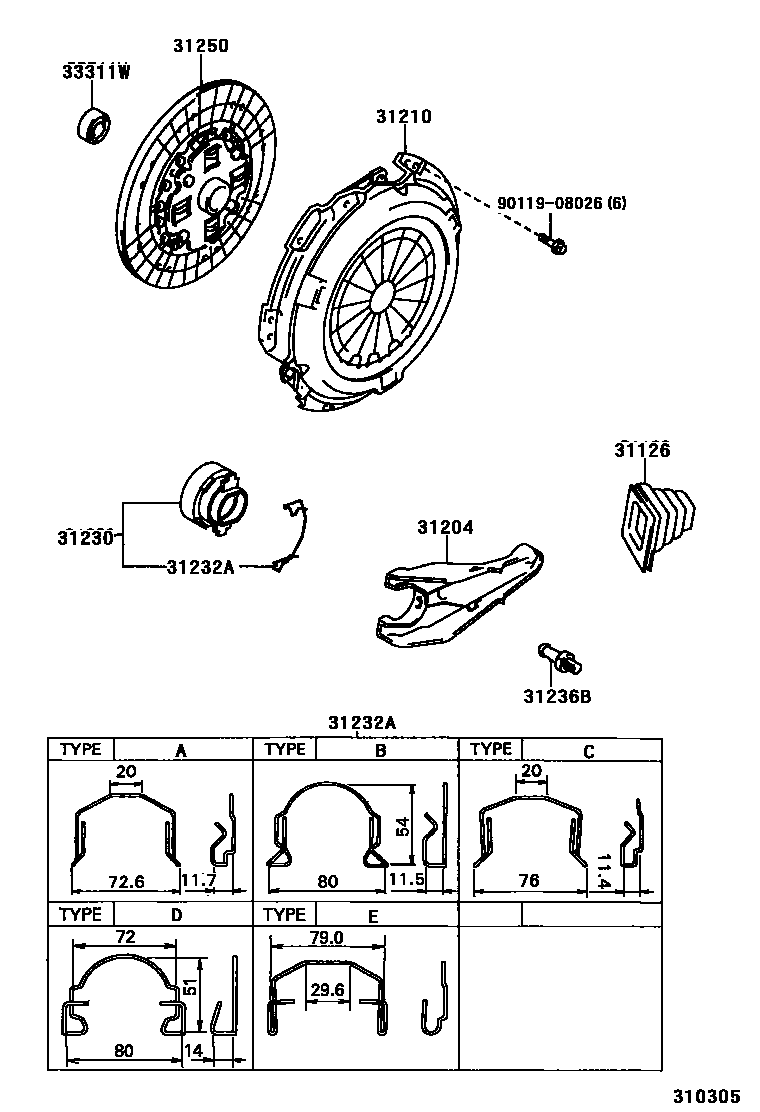

Toyota HILUX 离合器和分离叉 — Figure 3101
Toyota HILUX EPC diagram 3101, 离合器和分离叉, with 1 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31126 | Clutch release fork dust boot | 31126-20060 · 31126-20070 · 31126-34010 · 31126-60080 |
| 31204 | Clutch release fork assembly | 31204-20071 · 31204-35031 · 31204-35050 · 31204-60090 |
| 31210 | Clutch cover assembly | 31210-22120 · 31210-22170 · 31210-26100 · 31210-30240 · 31210-30250 · 31210-30251 · 31210-35060 · 31210-35071 · 31210-35080 · 31210-35090 · 31210-35110 · 31210-35121 · 31210-35200 · 31210-60170 |
| 31230 | Clutch release bearing assembly | 31230-35060 · 31230-35070 · 31230-35090 · 31230-60170 |
| 31232A | Release bearing hub clip | 31232-35020 · 31232-35030 · 31232-35040 · 31232-36030 · 31232-60030 |
| 31236B | Split fork bracket | 31236-30060 · 31236-35030 · 31236-60060 |
| 31250 | Clutch disc assembly | 31250-25122 · 31250-25130 · 31250-26180 · 31250-26181 · 31250-35160 · 31250-35161 · 31250-35200 · 31250-35201 · 31250-35210 · 31250-35211 · 31250-35220 · 31250-35221 · 31250-35230 · 31250-35231 · 31250-35232 · 31250-35233 · 31250-35310 · 31250-35320 · 31250-35321 · 31250-35340 |
| 33311W | Bearings (for input shaft) | 90363-12002 |
