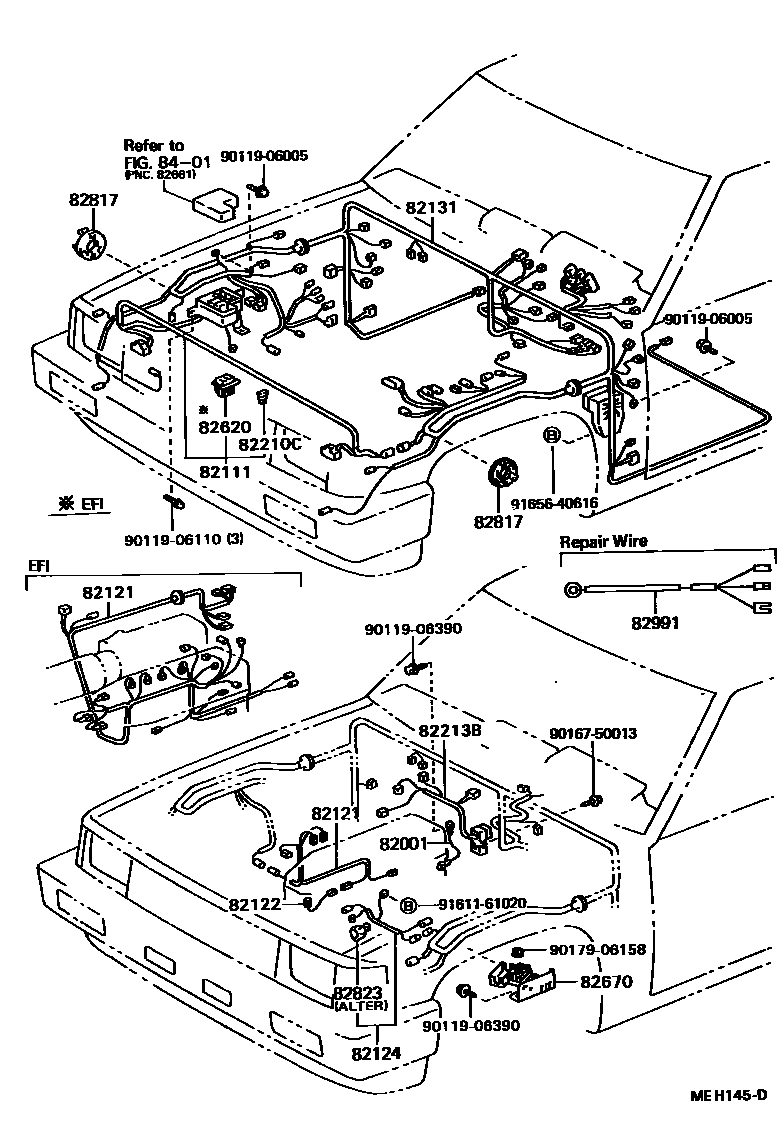

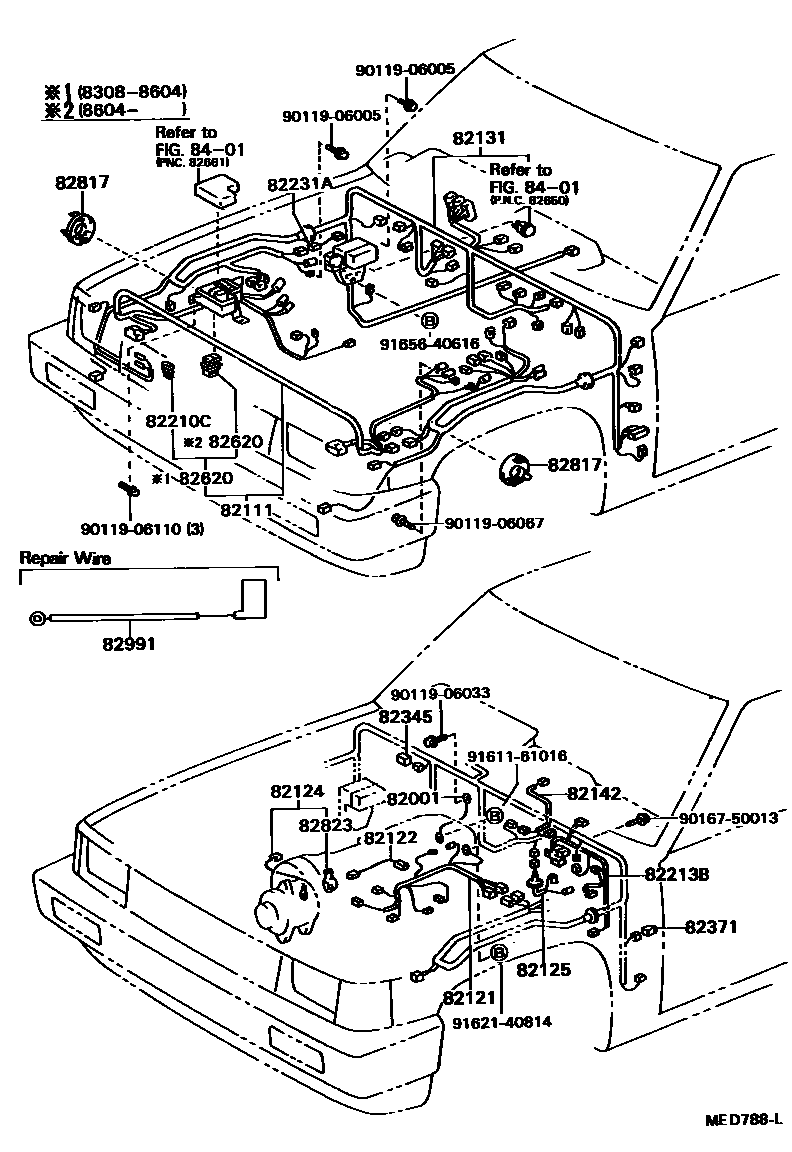

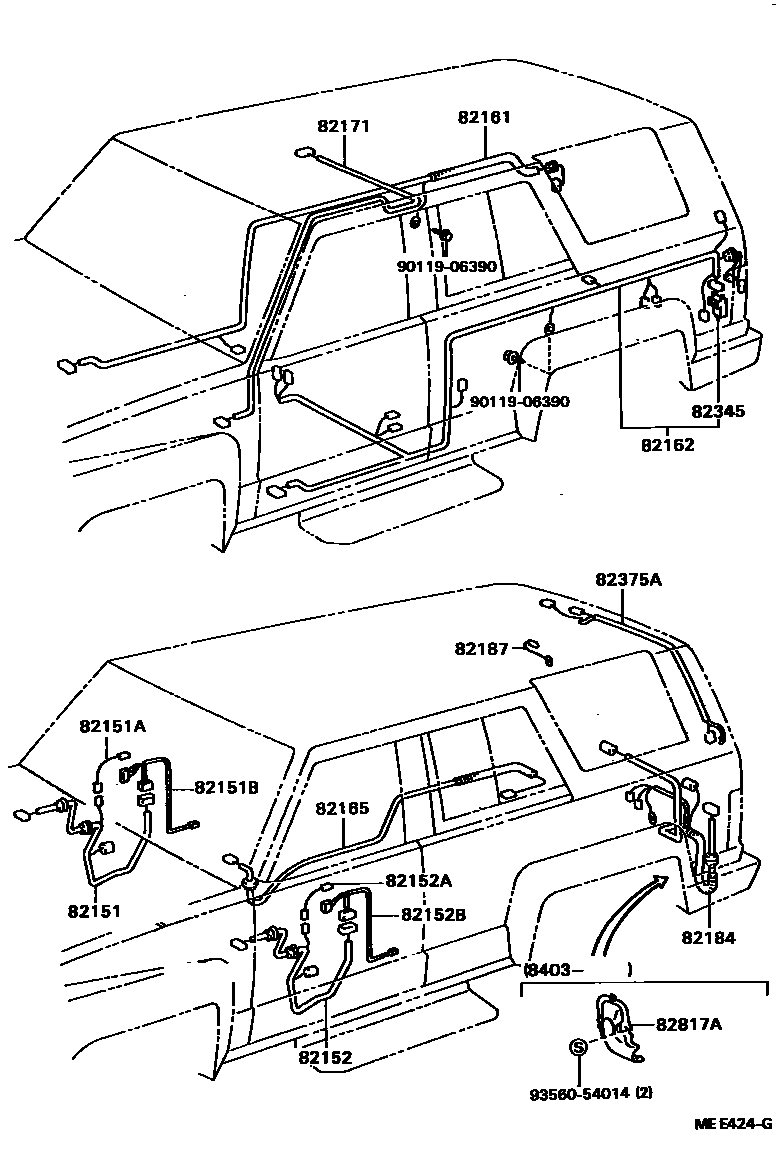

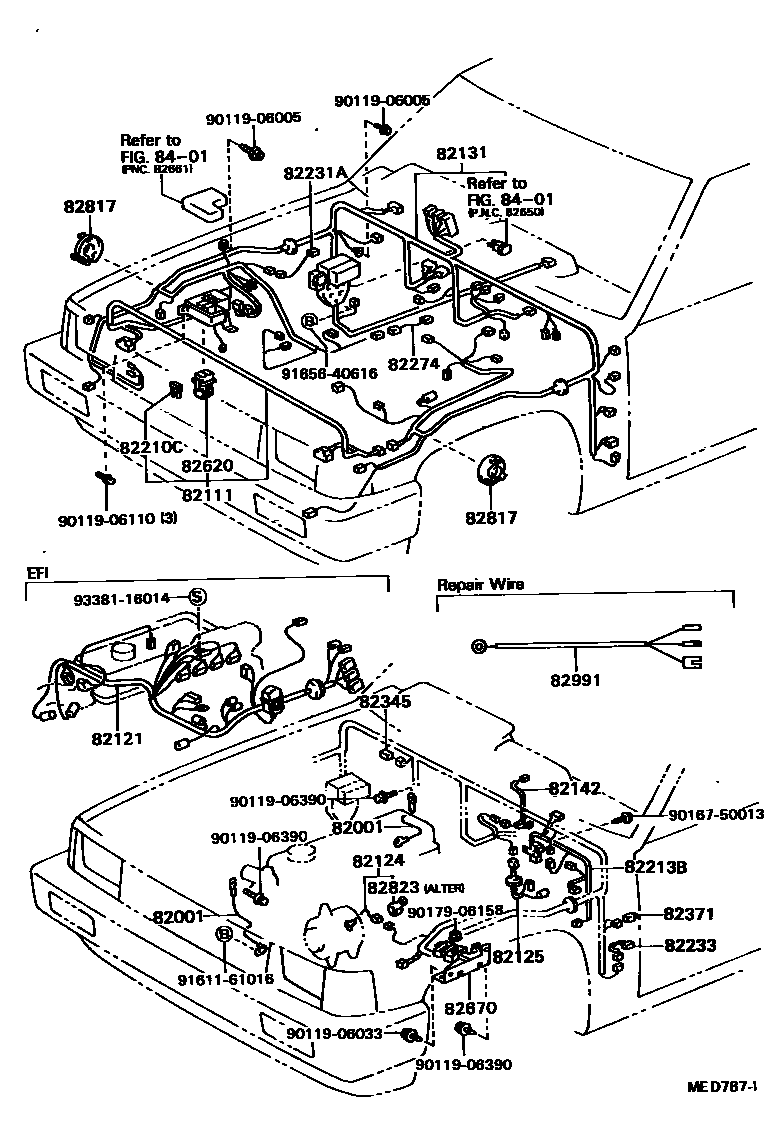

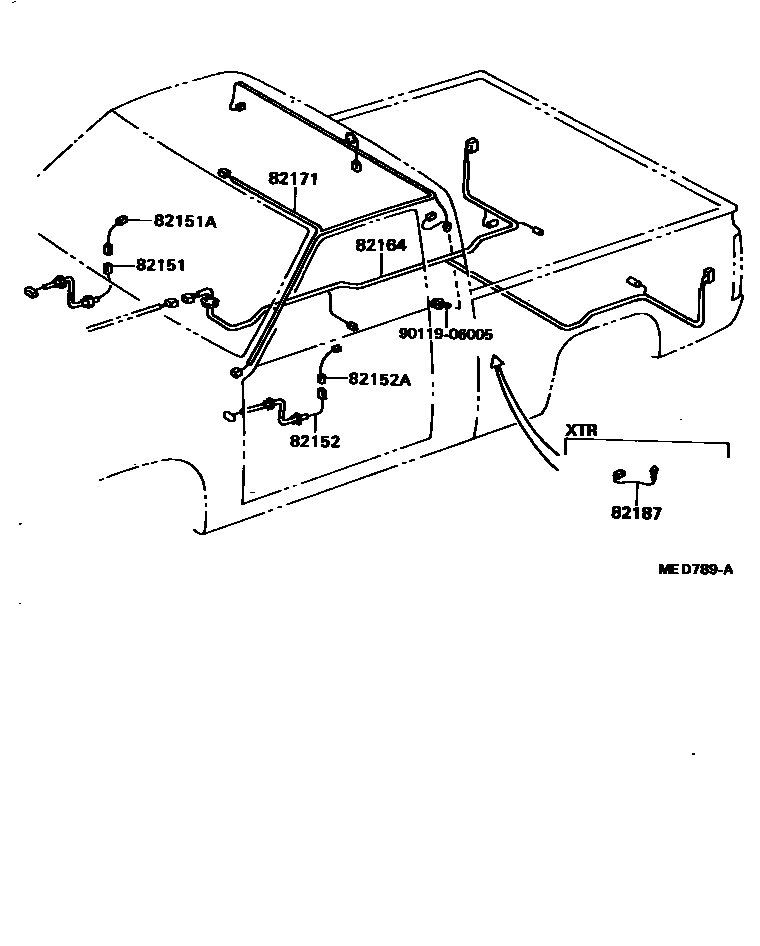

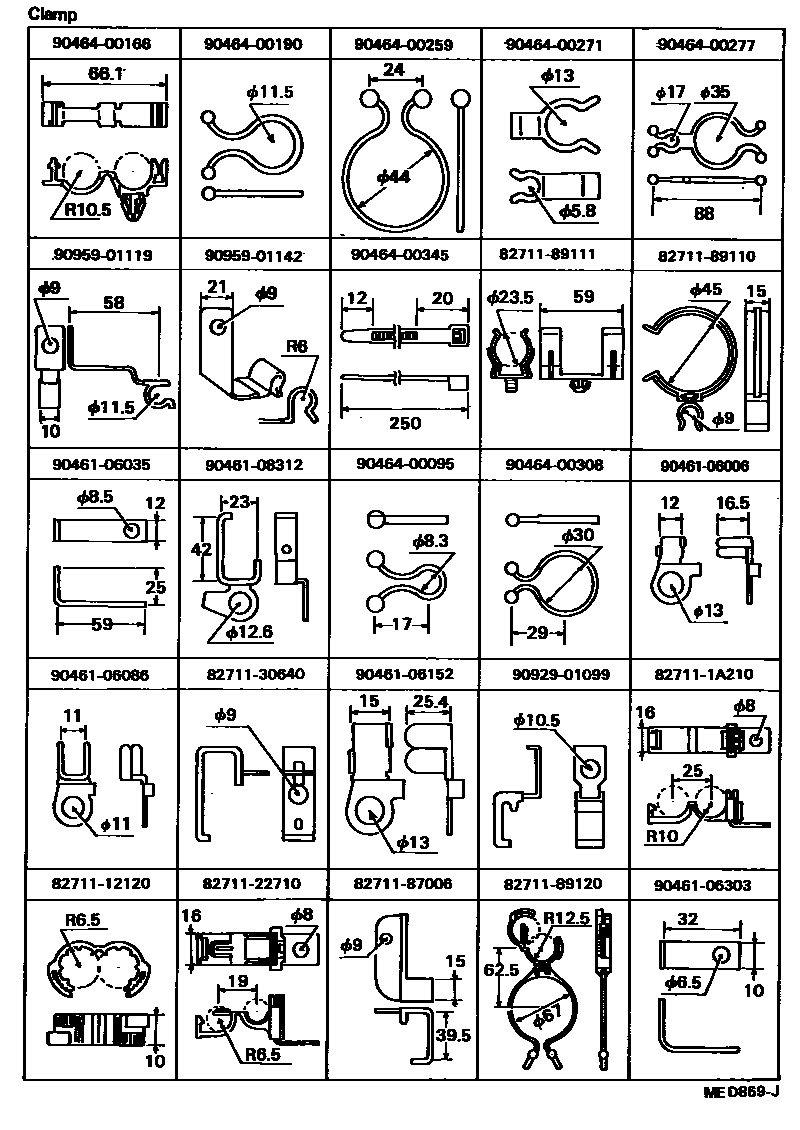

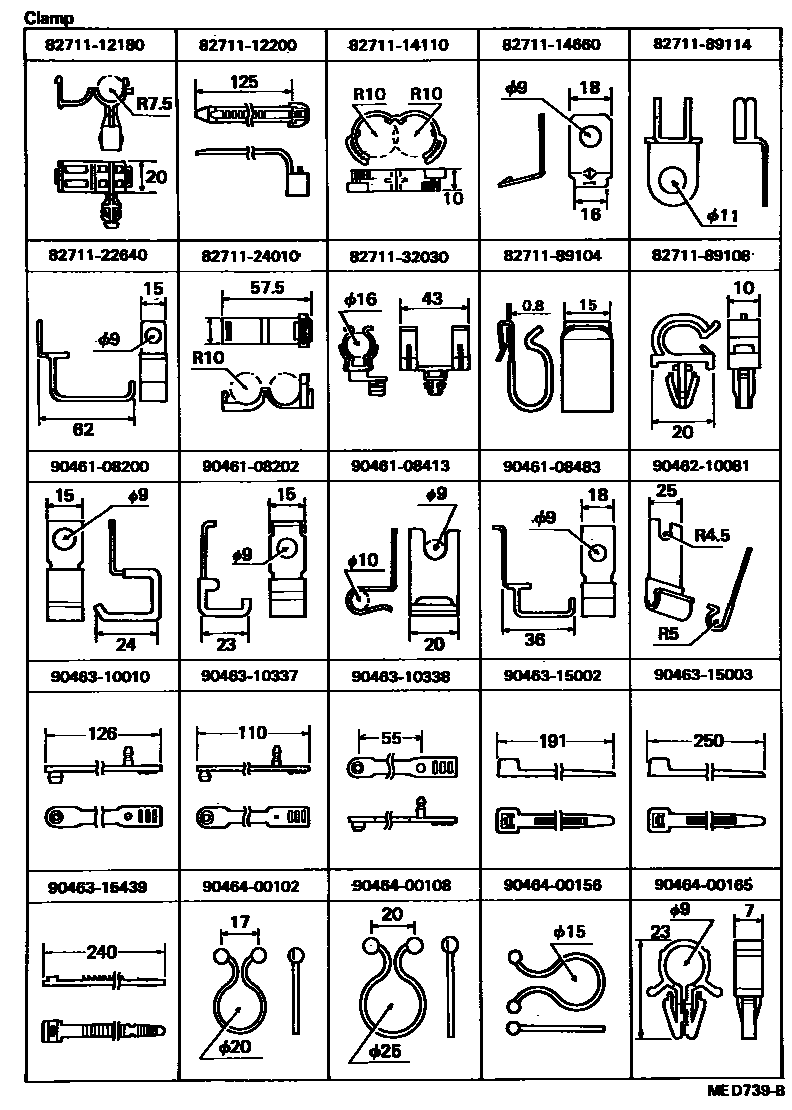

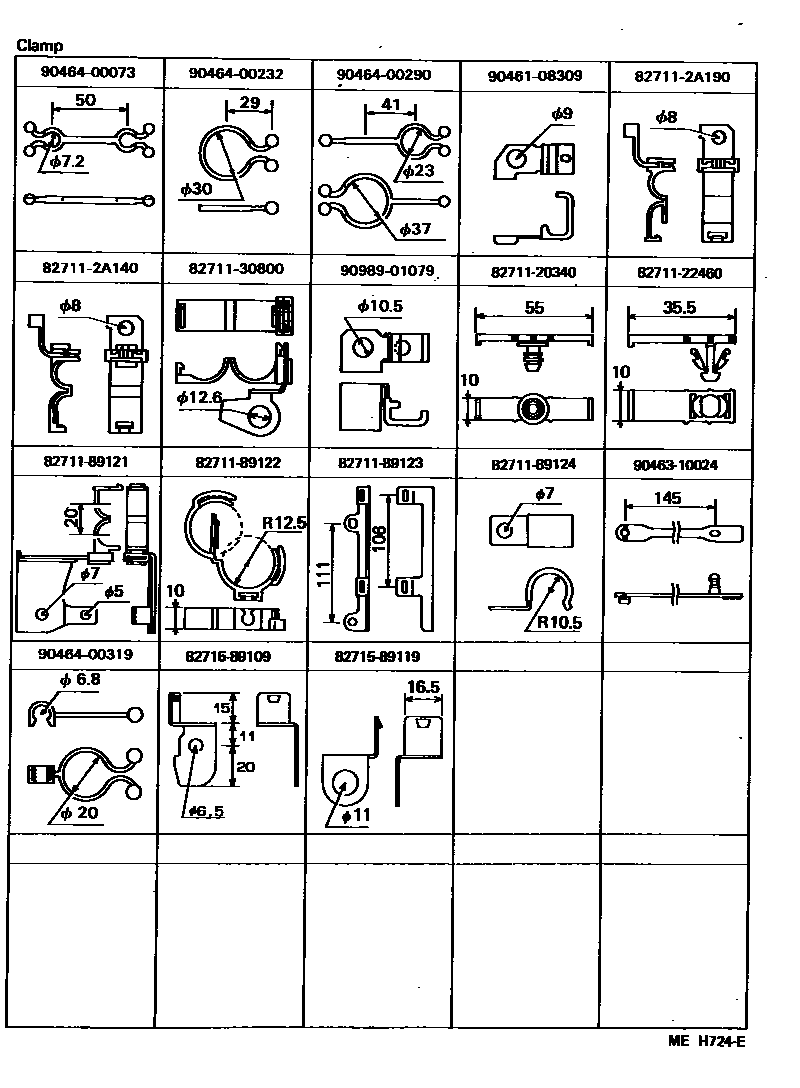

Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 8 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07108 · 90980-07224 · 90980-07225 |
| 82111 | Engine room main wiring harness | 82111-89104 · 82111-89105 · 82111-89108 · 82111-89109 · 82111-89110 · 82111-89111 · 82111-89112 · 82111-89113 · 82111-89117 · 82111-89118 · 82111-89119 · 82111-89121 · 82111-89122 · 82111-89126 · 82111-89127 · 82111-89128 · 82111-89129 · 82111-89131 · 82111-89132 · 82111-89133 · 82111-89134 · 82111-89135 · 82111-89136 · 82111-89140 · 82111-89141 · 82111-89142 · 82111-89143 · 82111-89144 · 82111-89145 |
| 82121 | Engine wiring harness | 82121-89115 · 82121-89116 · 82121-89118 · 82121-89119 · 82121-89120 · 82121-89138 · 82121-89147 · 82121-89152 · 82121-89153 · 82121-89156 · 82121-89171 · 82121-89191 · 82121-89226 · 82121-89246 |
| 82122 | Engine No. 2 wiring harness | 82122-89102 · 82122-89104 · 82124-89114 |
| 82124 | Engine No. 4 wiring harness | 82124-89103 · 82124-89107 · 82124-89109 · 82124-89111 · 82124-89112 |
| 82125 | Transmission wiring harness | 82125-89103 · 82125-89104 · 82125-89106 · 82125-89115 |
| 82131 | Front panel wiring harness | 82131-3G800 · 82131-3G801 · 82131-89243 · 82131-89244 · 82131-89245 · 82131-89246 · 82131-89247 · 82131-89248 · 82131-89249 · 82131-89250 · 82131-89251 · 82131-89252 · 82131-89253 · 82131-89254 · 82131-89255 · 82131-89256 · 82131-89257 · 82131-89258 · 82131-89259 · 82131-89268 · 82131-89269 · 82131-89270 · 82131-89271 · 82131-89272 · 82131-89273 · 82131-89274 · 82131-89275 · 82131-89276 · 82131-89277 · 82131-89287 · 82131-89288 · 82131-89290 · 82131-89291 · 82131-89294 · 82131-89295 · 82131-89320 · 82131-89321 · 82131-89326 · 82131-89327 · 82131-89336 · 82131-89337 · 82131-89341 · 82131-89342 · 82131-89352 · 82131-89353 · 82131-89355 · 82131-89356 · 82131-89357 · 82131-89389 · 82131-89390 · 82131-89391 · 82131-89392 · 82131-89393 · 82131-89395 · 82131-89397 · 82131-89398 · 82131-89399 · 82131-89400 · 82131-89401 · 82131-89403 · 82131-89404 · 82131-89405 · 82131-89406 · 82131-89407 · 82131-89412 · 82131-89413 · 82131-89414 · 82131-89415 · 82131-89416 · 82131-89417 · 82131-89424 · 82131-89426 · 82131-89427 · 82131-89428 · 82131-89429 · 82131-89430 · 82131-89431 · 82131-89432 · 82131-89435 · 82131-89436 · 82131-89438 · 82131-89471 · 82131-89472 · 82131-89473 · 82131-89475 · 82131-89476 · 82131-89479 · 82131-89480 · 82131-89481 · 82131-89483 · 82131-89485 · 82131-89486 · 82131-89487 · 82131-89488 · 82131-89489 · 82131-89495 · 82131-89497 · 82131-89499 · 82131-89500 · 82131-89505 · 82131-89507 · 82131-89508 · 82131-89511 · 82131-89512 · 82131-89513 · 82131-89514 · 82131-89515 · 82131-89516 · 82131-89517 · 82131-89522 · 82131-89537 · 82131-89538 · 82131-89590 · 82131-89591 · 82131-89593 · 82131-89594 · 82131-89595 · 82131-89596 · 82131-89598 · 82131-89599 · 82131-89600 · 82131-89601 · 82131-89602 · 82131-89603 · 82131-89604 · 82131-89605 · 82131-89606 · 82131-89607 · 82131-89608 · 82131-89609 · 82131-89742 · 82131-89743 · 82131-89750 · 82131-89751 · 82131-89752 · 82131-89755 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-89101 |
| 82151 | Right front door wiring harness | 82151-89101 · 82151-89105 · 82151-89106 · 82151-89107 · 82151-89113 · 82151-89114 |
| 82151A | Right front door wiring harness No. 2 | 82151-89103 · 82151-89111 · 82151-89112 |
| 82151B | Right front door wiring harness No. 3 | 82151-89109 |
| 82152 | Left front door wiring harness | 82151-89105 · 82152-89101 · 82152-89103 · 82152-89104 · 82152-89108 · 82152-89109 |
| 82152A | Left front door wiring harness No. 2 | 82151-89103 · 82151-89111 |
| 82152B | Left front door wiring harness No. 3 | 82152-89106 |
| 82161 | floor wiring harness | 82161-89101 · 82161-89102 · 82161-89105 · 82161-89106 · 82161-89107 · 82161-89108 |
| 82162 | Floor wiring harness No. 2 | 82162-89101 · 82162-89102 · 82162-89103 · 82162-89104 · 82162-89106 · 82162-89108 · 82162-89109 · 82162-89110 · 82162-89111 · 82162-89112 · 82162-89115 |
| 82164 | Frame wiring harness set | 82164-89118 · 82164-89120 · 82164-89121 · 82164-89122 · 82164-89124 · 82164-89125 · 82164-89144 · 82164-89147 · 82164-89148 · 82164-89149 · 82164-89150 · 82164-89151 · 82164-89152 |
| 82165 | No. 2 frame wiring harness | 82165-89102 · 82165-89106 · 82165-89107 · 82165-89109 · 82165-89111 |
| 82171 | Roof No. 1 wiring harness | 82171-89105 · 82171-89106 · 82171-89107 · 82171-89108 · 82171-89109 · 82171-89110 · 82171-89111 · 82171-89113 · 82171-89114 · 82171-89115 |
| 82184 | Rear door No. 1 wiring harness | 82184-89101 · 82184-89102 · 82184-89103 |
| 82187 | Rear window wiring harness No. 2 | 82187-89101 · 82187-89102 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08202 · 90982-08203 |
| 82213B | heating wire | 82213-89101 · 82213-89102 · 82213-89106 |
| 82231A | Brake warning switch wiring harness | 82231-89101 |
| 82233 | ECU wiring harness | 82233-89101 |
| 82274 | Wiring harness (to magnetic starter) | 82274-89101 |
| 82345 | diode | 82345-22010 |
| 82371 | Wiper relay wiring harness | 82371-89101 |
| 82375A | Wiper motor wiring harness | 82375-89101 |
| 82620 | Fuse box assembly | 82620-30020 · 82620-89101 |
| 82670 | No. 1 junction box assembly | 82670-89102 · 82670-89103 |
| 82817 | No. 1 wire harness protection device | 82817-16020 |
| 82817A | No. 2 wire harness protection device | 82817-89110 |
| 82823 | No. 1 terminal cover | 82823-12020 · 82823-17010 · 82823-22020 |
| 82991 | Fuse repair line | 82991-89101 · 82991-89102 · 82991-89103 |
