Toyota HILUX 后车身侧面板 — Figure 6554

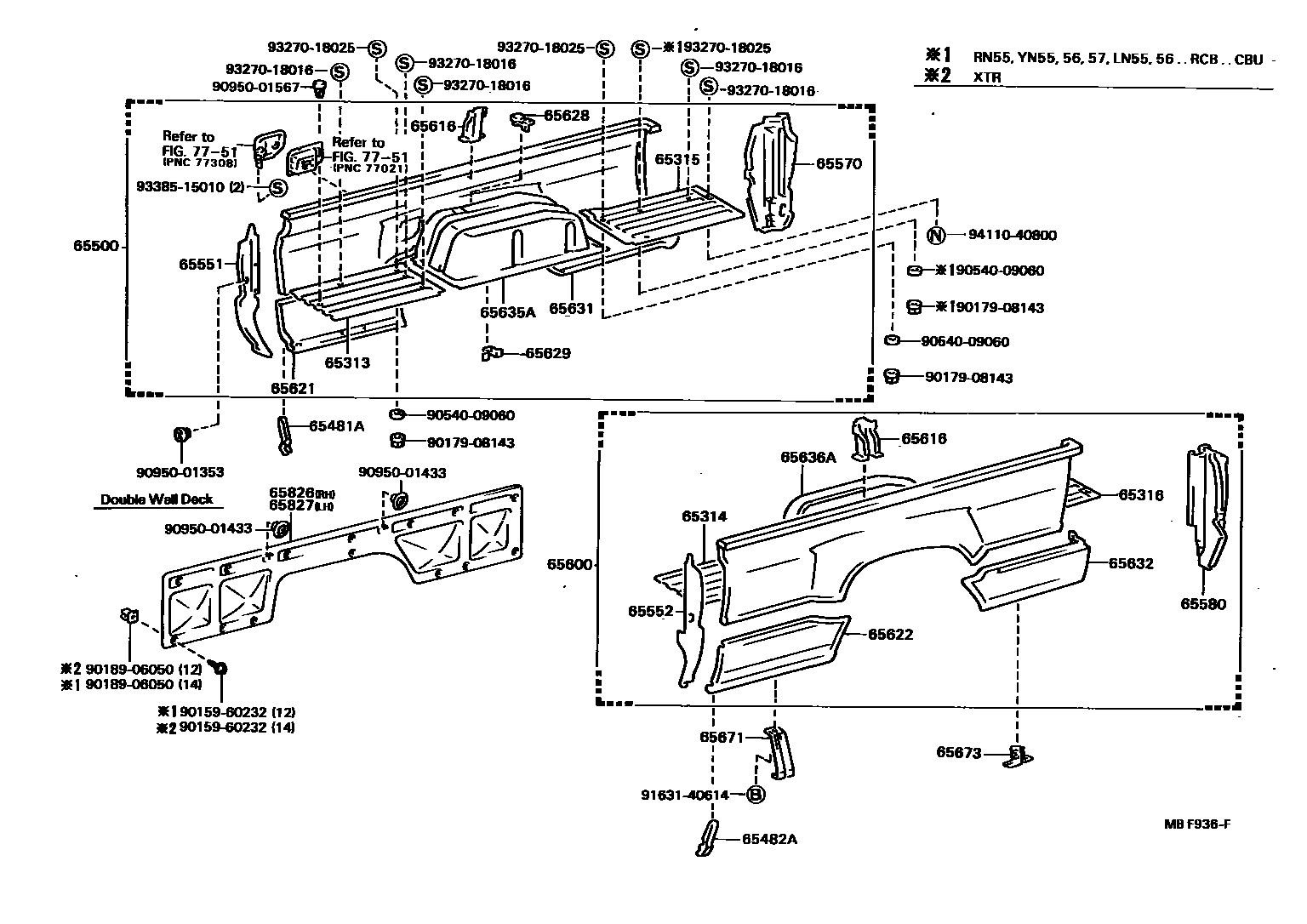

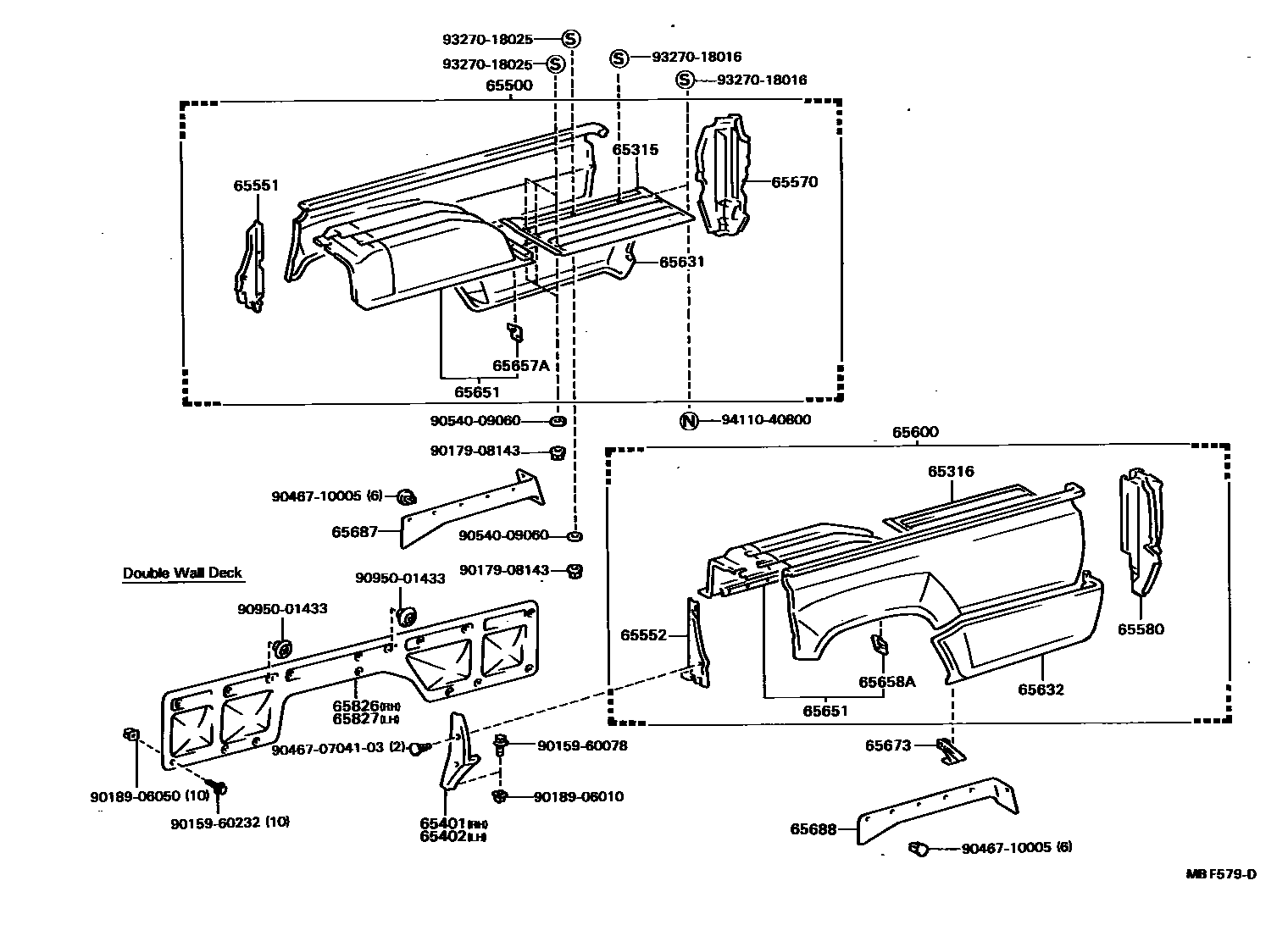

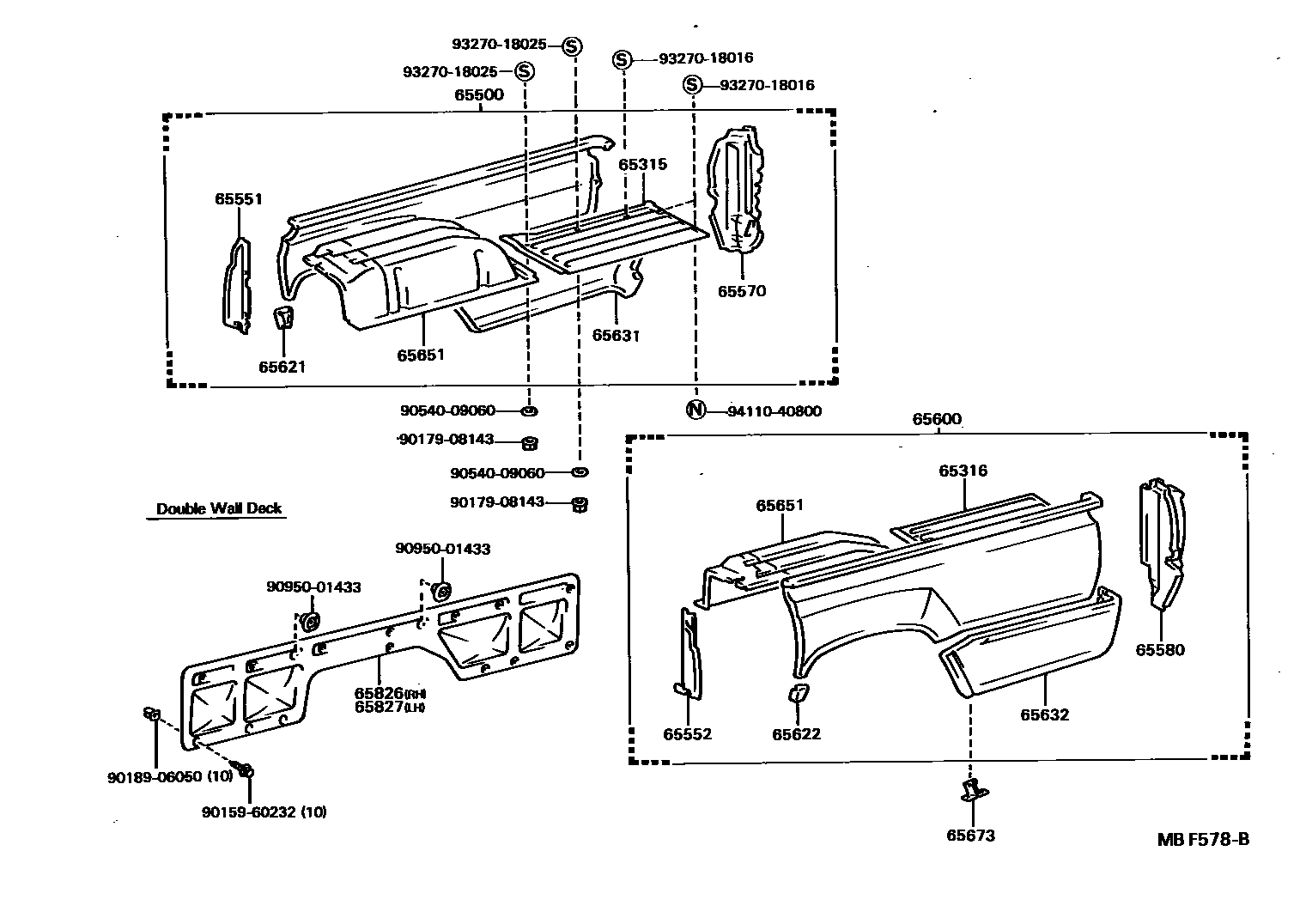

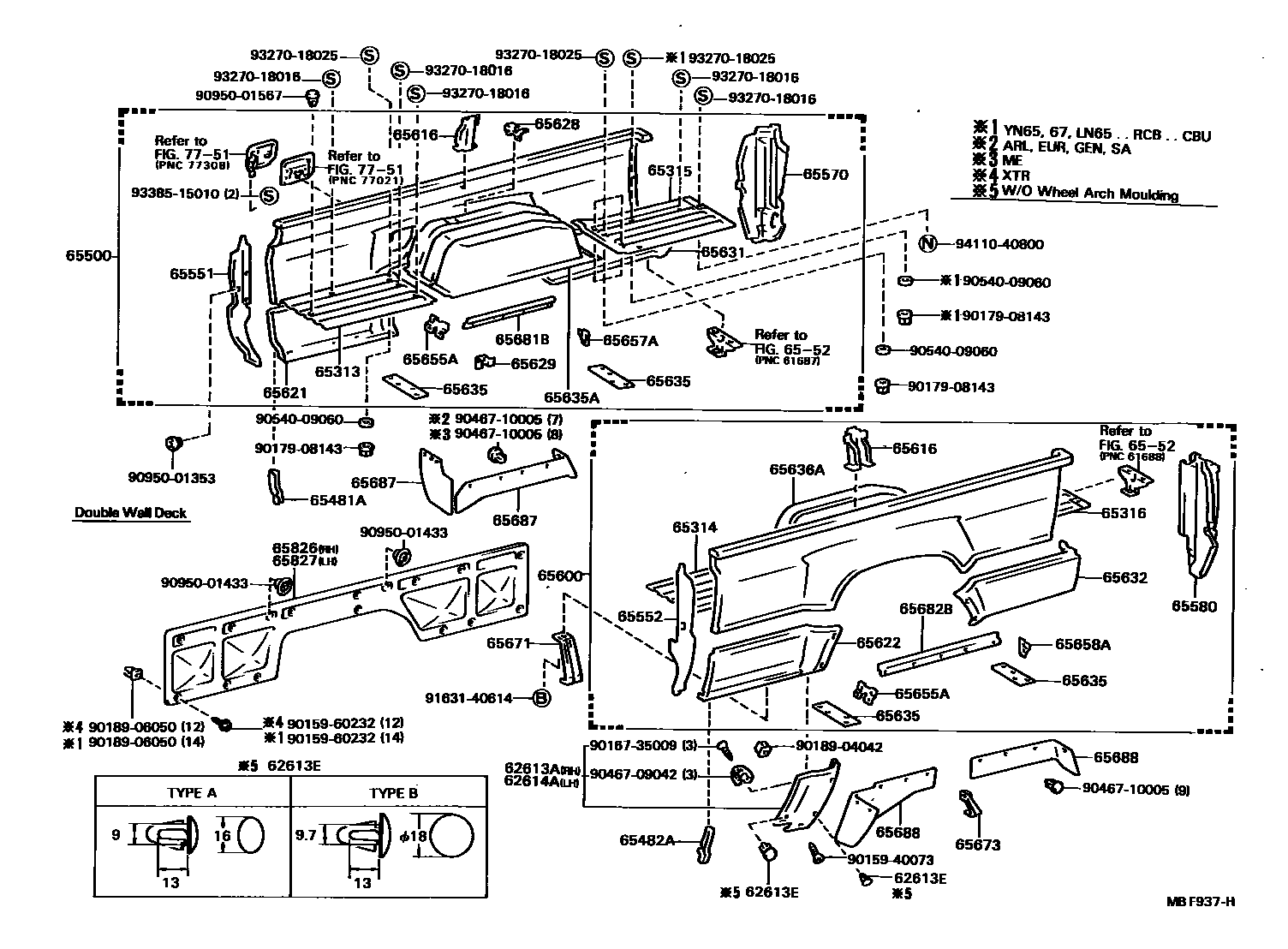

Toyota HILUX EPC diagram 6554, 后车身侧面板, with 5 images and 47 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 62613A | Right wheel cover | 62613-89101 |
| 62614A | Left side wheel cover | 62614-89101 |
| 65313 | Front floor right corner panel | 65313-89112 · 65313-89114 · 65313-89116 |
| 65314 | Front floor left corner panel | 65314-89114 · 65314-89116 · 65314-89118 |
| 65315 | Rear floor right corner panel | 65315-89112 · 65315-89113 · 65315-89115 · 65315-89116 · 65315-89118 · 65315-89119 · 65315-89120 |
| 65316 | Rear floor left corner panel | 65316-89112 · 65316-89113 · 65316-89115 · 65316-89116 · 65316-89118 · 65316-89119 · 65316-89120 |
| 65401 | Right front corner protector | 65481-89105 |
| 65402 | Left front corner protector | 65482-89102 |
| 65481A | Right front corner protector | 65481-89108 · 65481-89109 |
| 65482A | Left front corner protector | 65482-89105 · 65482-89106 |
| 65500 | Right rear body side panel assembly | 65500-89119 · 65500-89163 · 65500-89164 · 65500-89165 · 65500-89166 · 65500-89167 · 65500-89168 · 65500-89179 · 65500-89180 · 65500-89181 · 65500-89183 · 65500-89194 · 65500-89195 · 65500-89196 · 65500-89197 · 65500-89198 · 65500-89199 · 65500-89200 · 65500-89201 · 65500-89206 · 65500-89207 · 65500-89208 · 65500-89209 · 65500-89210 · 65500-89211 · 65500-89212 · 65500-89213 · 65500-89214 · 65500-89215 · 65500-89216 · 65500-89217 · 65500-89218 · 65500-89219 · 65500-89220 · 65500-89221 · 65500-89222 · 65500-89227 · 65500-89228 · 65500-89229 · 65500-89231 · 65500-89232 · 65500-89246 · 65500-89247 · 65500-89248 · 65500-89249 · 65500-89250 · 65500-89259 · 65500-89271 · 65500-89272 · 65500-89282 · 65500-89283 · 65500-89284 · 65500-89285 · 65500-89286 · 65500-89287 · 65500-89288 · 65500-89289 · 65500-89290 · 65500-89291 · 65500-89298 · 65500-89299 · 65500-89300 · 65500-89301 · 65500-89302 · 65500-89303 · 65500-89304 · 65500-89305 · 65500-89306 · 65500-89307 · 65500-89308 · 65500-89309 · 65500-89310 · 65500-89311 · 65500-89312 · 65500-89313 · 65500-89314 · 65500-89315 · 65500-89316 · 65500-89317 · 65500-89318 · 65500-89319 · 65500-89320 · 65500-89321 · 65500-89322 · 65500-89323 · 65500-89324 · 65500-89325 · 65500-89326 · 65500-89327 · 65500-89328 · 65500-89329 · 65500-89330 · 65500-89331 · 65500-89332 · 65500-89333 · 65500-89334 · 65500-89335 · 65500-89336 |
| 65551 | Right front end pillar inner panel | 65551-89108 · 65551-89110 · 65551-89111 · 65551-89112 · 65551-89113 |
| 65552 | Left front end pillar inner panel | 65552-89108 · 65552-89110 · 65552-89111 · 65552-89112 · 65552-89113 |
| 65570 | Right side panel rear end column assembly | 65505-89101 · 65505-89102 · 65505-89104 |
| 65580 | Left side panel rear end column assembly | 65506-89101 · 65506-89102 · 65506-89104 |
| 65600 | Left rear body side panel assembly | 65600-89165 · 65600-89167 · 65600-89168 · 65600-89169 · 65600-89180 · 65600-89181 · 65600-89182 · 65600-89193 · 65600-89194 · 65600-89195 · 65600-89196 · 65600-89201 · 65600-89202 · 65600-89204 · 65600-89205 · 65600-89206 · 65600-89208 · 65600-89209 · 65600-89210 · 65600-89221 · 65600-89222 · 65600-89223 · 65600-89224 · 65600-89244 · 65600-89245 · 65600-89253 · 65600-89254 · 65600-89255 · 65600-89256 · 65600-89261 · 65600-89262 · 65600-89263 · 65600-89264 · 65600-89265 · 65600-89266 · 65600-89267 · 65600-89268 · 65600-89269 · 65600-89270 · 65600-89271 · 65600-89272 · 65600-89273 · 65600-89274 · 65600-89275 · 65600-89276 · 65600-89277 · 65600-89278 · 65600-89279 · 65600-89280 · 65600-89281 · 65600-89282 |
| 65616 | Side panel reinforcement | 65545-89101 · 65545-89102 |
| 65621 | Right front side panel skirt | 65621-89113 · 65621-89114 · 65621-89115 · 65621-89116 · 65621-89117 · 65621-89118 · 65621-89119 · 65621-89126 · 65621-89127 · 65621-89128 · 65621-89133 · 65621-89134 |
| 65622 | Left front side panel skirt | 65622-89113 · 65622-89114 · 65622-89115 · 65622-89116 · 65622-89117 · 65622-89118 · 65622-89119 · 65622-89126 · 65622-89127 · 65622-89128 · 65622-89133 · 65622-89134 |
| 65628 | Fuel inlet hose upper protective bracket | 65628-89105 · 65628-89106 |
| 65629 | Fuel inlet hose side protection bracket | 65629-89105 |
| 65631 | Right rear side panel skirt | 65607-89103 · 65607-89104 · 65607-89105 · 65607-89106 · 65623-89111 · 65623-89112 · 65623-89114 · 65623-89115 · 65623-89117 · 65623-89118 · 65623-89120 · 65623-89121 · 65623-89126 · 65623-89127 · 65623-89128 · 65623-89129 · 65623-89130 · 65623-89131 · 65623-89132 · 65623-89133 |
| 65632 | Left rear side panel skirt | 65608-89106 · 65608-89108 · 65608-89109 · 65608-89110 · 65624-89111 · 65624-89112 · 65624-89114 · 65624-89115 · 65624-89118 · 65624-89119 · 65624-89121 · 65624-89122 · 65624-89127 · 65624-89128 · 65624-89129 · 65624-89130 · 65624-89131 · 65624-89132 · 65624-89133 · 65624-89134 |
| 65635 | rear wheel housing | 65631-89108 · 65635-89107 |
| 65635A | Right rear wheel housing panel | 65635-89104 · 65635-89105 |
| 65636A | Left rear wheel housing panel | 65636-89104 · 65636-89105 |
| 65651 | wheel arch plate | 65605-89108 · 65605-89109 · 65606-89106 · 65606-89107 |
| 65655A | Front wheel housing seal bracket | 65655-89101 |
| 65657A | Right rear wheel house seal bracket | 65657-89101 |
| 65658A | Left rear wheel house seal bracket | 65658-89102 |
| 65671 | Front side panel skirt bracket | 65671-89105 |
| 65673 | Rear side panel skirt bracket | 65608-89104 · 65609-89102 · 65673-89104 · 65674-89104 |
| 65681B | Right wheel housing seal bracket | 65681-89102 |
| 65682B | Left-hand wheel arch seal bracket | 65682-89101 |
| 65687 | Right wheel fender | 65675-89109 · 65677-89103 · 65677-89106 |
| 65688 | Left wheel fender | 65676-89102 · 65677-89106 · 65678-89107 |
| 65826 | Right rear body inner panel | 65826-89103 · 65826-89104 · 65826-89105 · 65826-89106 · 65826-89107 · 65826-89108 |
| 65827 | Left rear body inner panel | 65827-89103 · 65827-89104 · 65827-89105 · 65827-89106 · 65827-89107 · 65827-89108 |
| 66115 | Railing hinge pin | 66113-87402 |
| 66116 | Railing hinge lower fixings | 66115-95700 · 66115-95701 |
| 66120 | Side rail hinge assembly | 65535-87401 |
| 66124 | Side rail recessed hinges | 66112-95700 |
| 66124B | Side rail recessed hinges | 66125-87401 · 66126-87401 |
| 66311 | rope hook | 66311-87401 |
| 66717 | Siderail fixing pin | 66717-87401 |
| 66770 | Right side fence bracket sub-assembly | 66105-87402 · 66130-95700 |
| 66780 | Left side fence bracket sub-assembly | 66106-87401 · 66140-95700 |
