Toyota HILUX 线束和卡夹 — Figure 8202

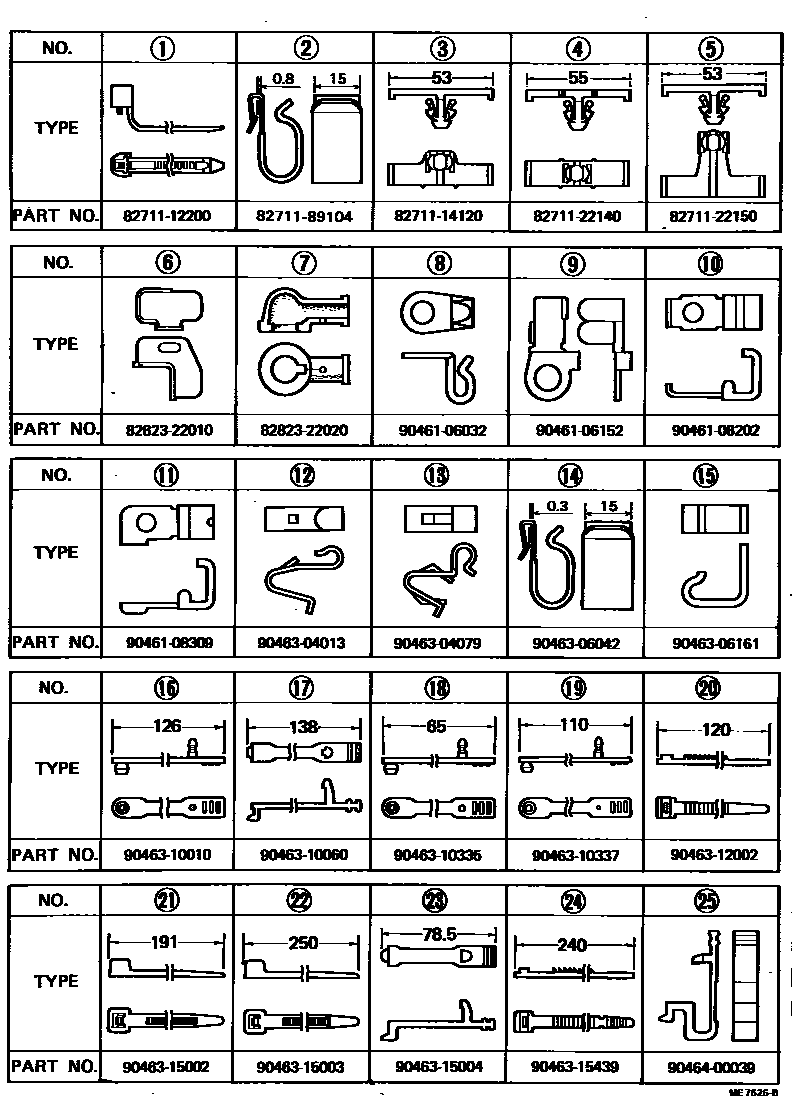

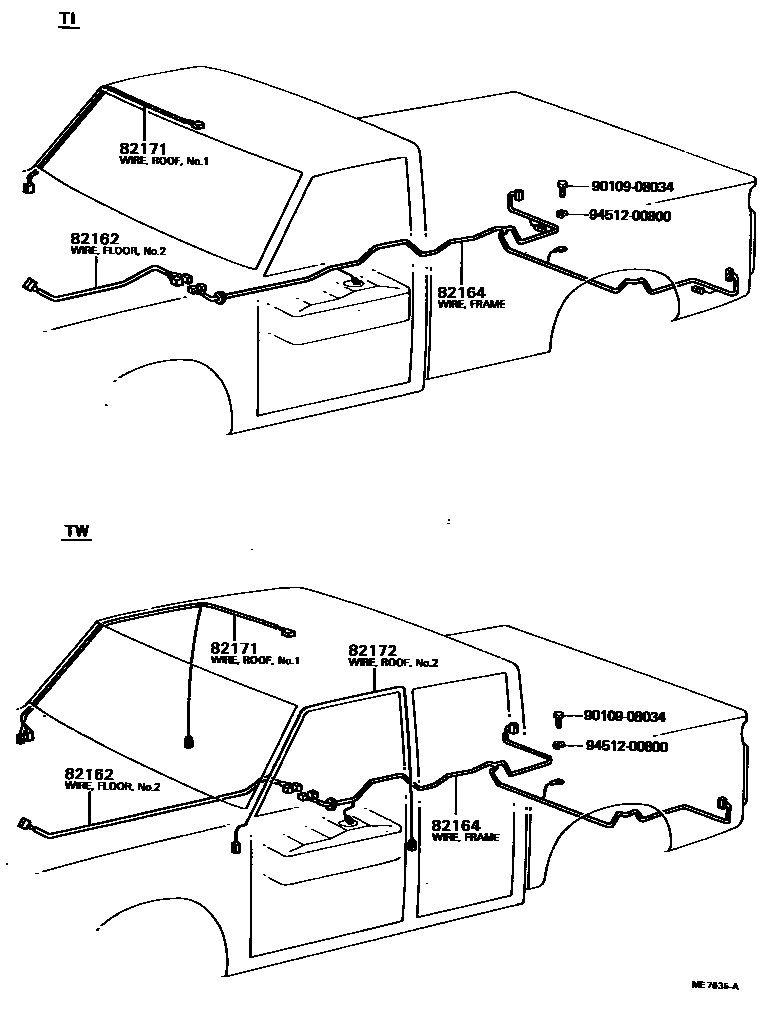

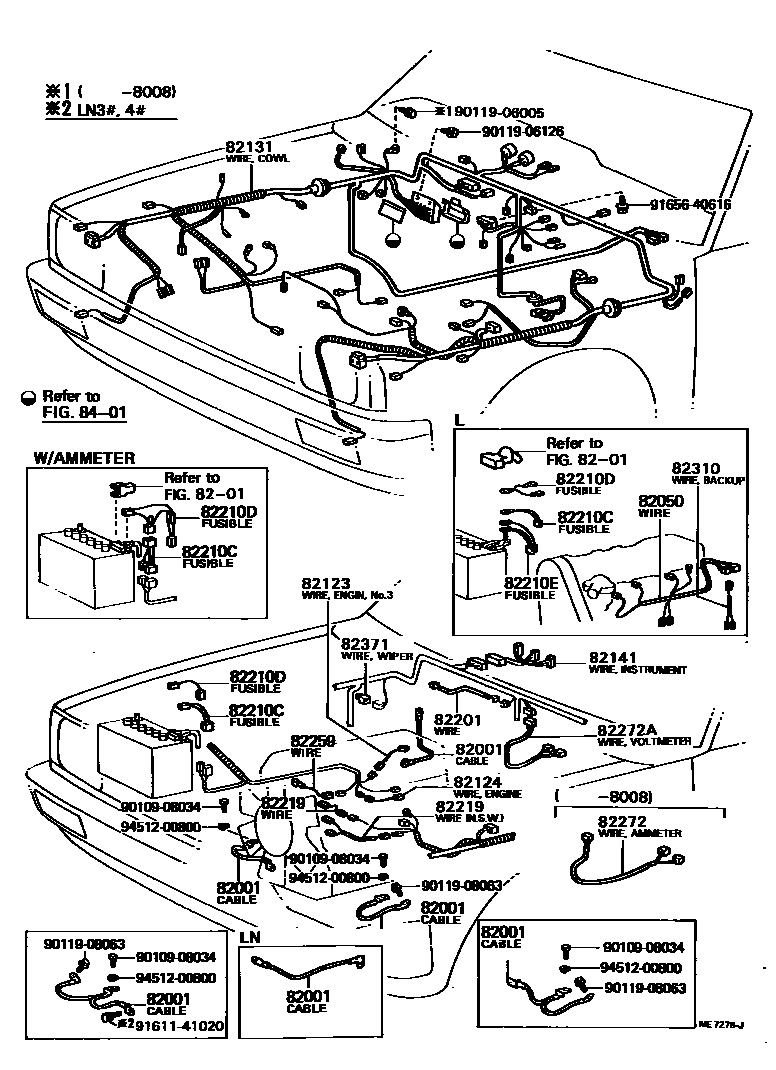

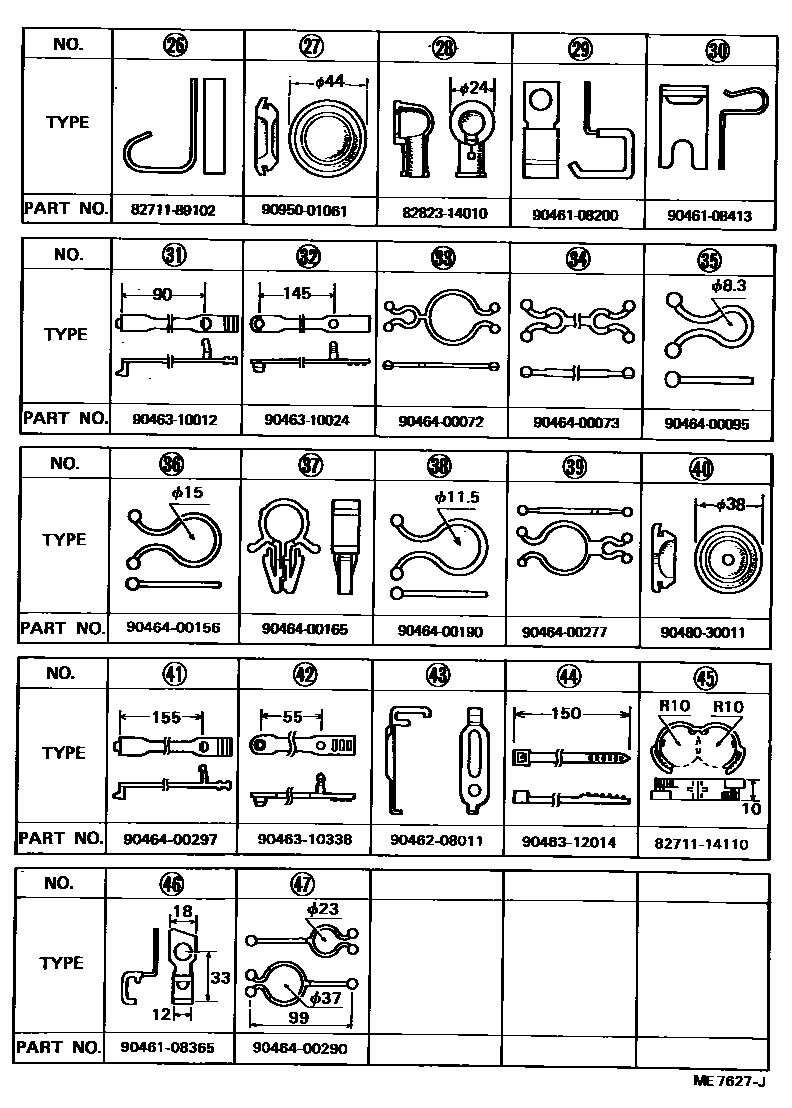

Toyota HILUX EPC diagram 8202, 线束和卡夹, with 4 images and 20 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07031 · 90980-07130 · 90980-07139 · 90980-07140 · 90980-07145 · 90980-07146 · 90980-07152 · 90980-07165 · 90980-07166 · 90980-07174 · 90980-07197 |
| 82050 | Engine wiring harness assembly | 82050-89101 · 82050-89107 · 82121-89102 · 82121-89103 · 82121-95112 |
| 82123 | Engine No. 3 wiring harness | 82124-95111 |
| 82124 | Engine No. 4 wiring harness | 82124-95110 |
| 82131 | Front panel wiring harness | 82131-89106 · 82131-89118 · 82131-89119 · 82131-89120 · 82131-89121 · 82131-89122 · 82131-89123 · 82131-89124 · 82131-89125 · 82131-89126 · 82131-89127 · 82131-89128 · 82131-89129 · 82131-89130 · 82131-89131 · 82131-89132 · 82131-89133 · 82131-89134 · 82131-89135 · 82131-89136 · 82131-89137 · 82131-89138 · 82131-89139 · 82131-89140 · 82131-89143 · 82131-89144 · 82131-89145 · 82131-89146 · 82131-89147 · 82131-89148 · 82131-89149 · 82131-89151 · 82131-89152 · 82131-89153 · 82131-89154 · 82131-89155 · 82131-89156 · 82131-89157 · 82131-89158 · 82131-89159 · 82131-89160 · 82131-89161 · 82131-89162 · 82131-89163 · 82131-89164 · 82131-89165 · 82131-89166 · 82131-89167 · 82131-89168 · 82131-89169 · 82131-89170 · 82131-89171 · 82131-89172 · 82131-89173 · 82131-89174 · 82131-89194 · 82131-89196 · 82131-89197 · 82131-89198 · 82131-89199 · 82131-89200 · 82131-89201 · 82131-89202 · 82131-89203 · 82131-89204 · 82131-89205 · 82131-89206 · 82131-89207 · 82131-89208 · 82131-89211 · 82131-89212 · 82131-89213 · 82131-89214 · 82131-89215 · 82131-89216 · 82131-95118 · 82131-95120 · 82131-95121 · 82131-95122 · 82131-95124 · 82131-95128 · 82131-95136 · 82131-95137 · 82131-95138 · 82131-95139 · 82131-95140 · 82131-95144 · 82131-95145 · 82131-95155 · 82131-95156 · 82131-95157 · 82131-95167 · 82131-95170 · 82131-95171 · 82131-95173 · 82131-95174 · 82131-95175 · 82131-95176 · 82131-95177 · 82131-95178 · 82131-95179 · 82131-95180 · 82131-95181 · 82131-95182 · 82131-95184 · 82131-95185 · 82131-95186 · 82131-95187 · 82131-95188 · 82131-95189 · 82131-95F00 · 82210-89194 · 82210-89195 · 82210-89196 · 82210-89197 · 82210-89198 · 82210-89199 · 82210-89300 · 82210-89301 · 82210-89303 · 82210-89304 · 82210-89305 · 82210-89312 · 82210-89317 · 82210-89318 · 82210-89319 · 82210-89320 · 82210-89321 · 82210-89322 · 82210-89323 · 82210-89324 · 82210-89325 · 82210-89326 · 82210-89327 · 82210-89328 · 82210-89329 · 82210-89330 · 82210-89331 · 82210-89332 · 82210-89333 · 82210-89334 · 82210-89335 · 82210-89336 · 82210-89337 · 82210-89338 · 82210-89355 · 82210-89356 · 82210-89357 · 82210-89358 · 82210-89359 · 82210-89360 · 82210-89361 · 82210-89362 · 82210-89363 · 82210-89364 · 82210-89365 · 82210-89366 · 82210-89367 · 82210-89368 · 82210-89369 · 82210-89370 · 82210-89371 · 82210-89372 · 82210-89373 · 82210-89374 · 82210-89375 · 82210-89376 · 82210-89395 · 82210-89396 · 82210-89397 · 82210-89398 · 82210-89399 · 82210-89400 · 82210-89401 · 82210-89402 · 82210-89403 · 82210-89404 · 82210-89405 · 82210-89406 · 82210-89407 · 82210-89408 · 82210-89409 · 82210-89410 · 82210-89411 · 82210-89412 · 82210-89413 · 82210-89414 · 82210-89417 · 82210-89418 · 82210-89419 · 82210-89420 · 82210-89421 · 82210-89422 · 82210-89423 · 82210-89424 · 82210-95127 · 82210-95128 · 82210-95129 · 82210-95134 · 82210-95135 · 82210-95143 · 82210-95144 · 82210-95151 · 82210-95152 · 82210-95167 · 82210-95168 · 82210-95169 · 82210-95170 · 82210-95171 · 82210-95172 · 82210-95173 · 82210-95175 · 82210-95176 · 82210-95180 · 82270-95110 · 82270-95111 |
| 82141 | Dashboard wiring harness | 82142-95110 · 82142-95111 |
| 82162 | Floor wiring harness No. 2 | 82162-95110 · 82162-95111 |
| 82164 | Frame wiring harness set | 82164-89102 · 82164-89103 · 82164-89106 · 82164-89107 · 82164-89108 · 82164-89111 · 82410-89176 · 82410-89177 · 82410-89178 · 82410-89179 · 82410-89184 · 82410-89187 · 82410-89188 |
| 82171 | Roof No. 1 wiring harness | 82171-89101 · 82171-89102 · 82171-89103 · 82171-89104 · 82510-89106 · 82510-89107 |
| 82172 | Roof No. 2 wiring harness | 82172-89101 · 82172-89102 · 82350-89101 |
| 82201 | Instrument panel wiring harness sub-assembly | 82201-89101 |
| 82210C | fuse | 90982-08046 · 90982-08078 · 90982-08092 |
| 82210D | fuse | 90982-08079 · 90982-08093 · 90982-08156 · 90982-08173 |
| 82210E | fuse | 90982-08116 · 90982-08155 · 90982-08175 · 90982-08176 |
| 82219 | Temperature sensor harness | 82219-22020 · 82219-89101 |
| 82259 | Distributor wiring harness | 82259-89101 |
| 82272 | Ammeter harness | 82272-95110 |
| 82272A | Voltmeter harness | 82272-89101 |
| 82310 | Wire harness assembly (to reversing light switch) | 82125-89102 · 82439-89104 · 82439-89105 |
| 82371 | Wiper relay wiring harness | 82371-89101 |
