Toyota HILUX 座椅和座椅滑轨 — Figure 7151

Toyota HILUX EPC diagram 7151, 座椅和座椅滑轨, with 5 images and 14 PNC and OE references.

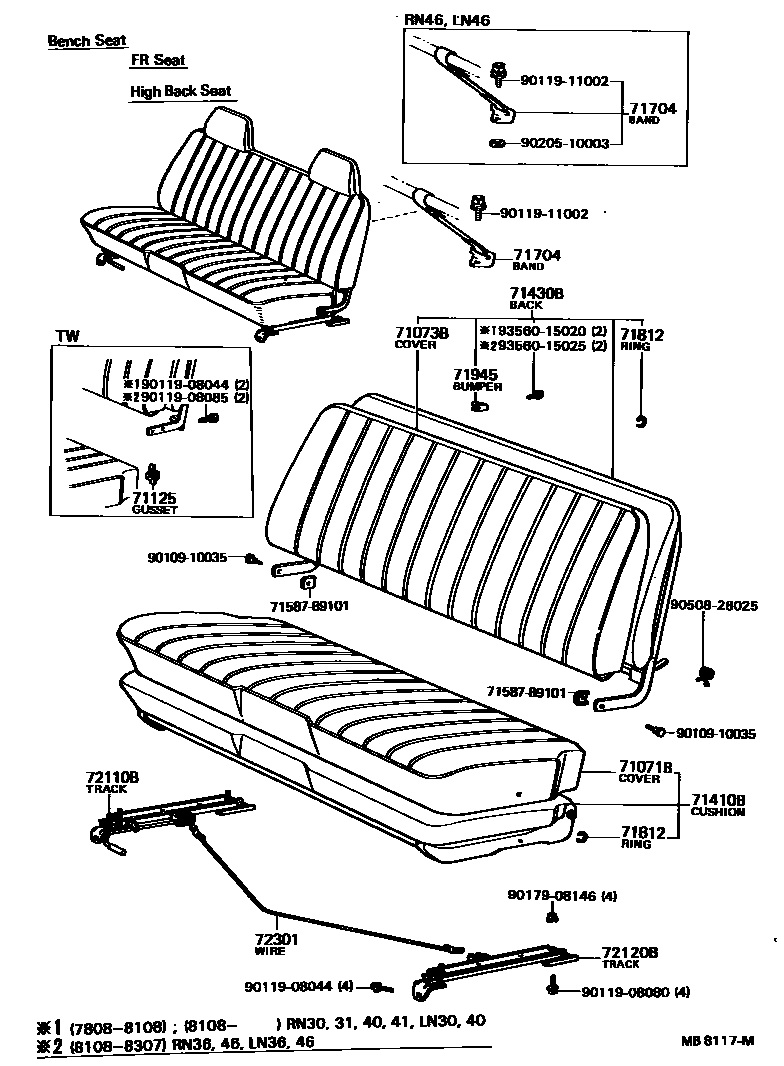

Toyota HILUX 座椅和座椅滑轨 EPC diagram — MB8117M
座椅和座椅滑轨 — MB8117M (197808 – 999999)

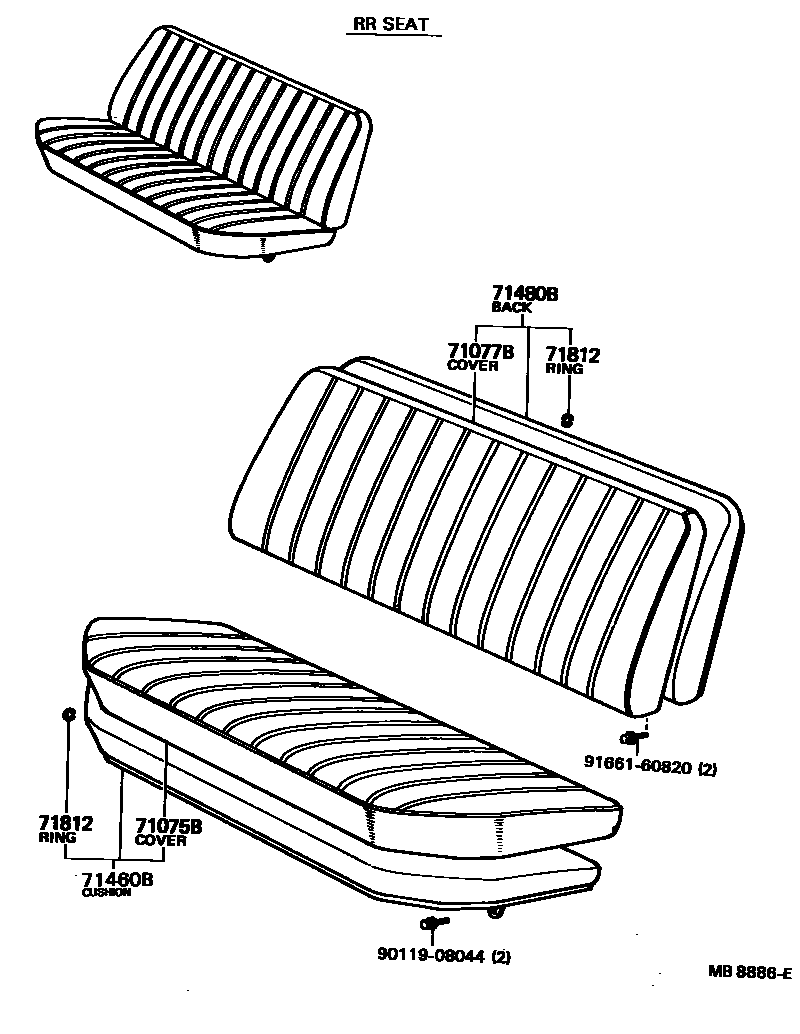

Toyota HILUX 座椅和座椅滑轨 EPC diagram — MB8886E
座椅和座椅滑轨 — MB8886E (197901 – 198307)

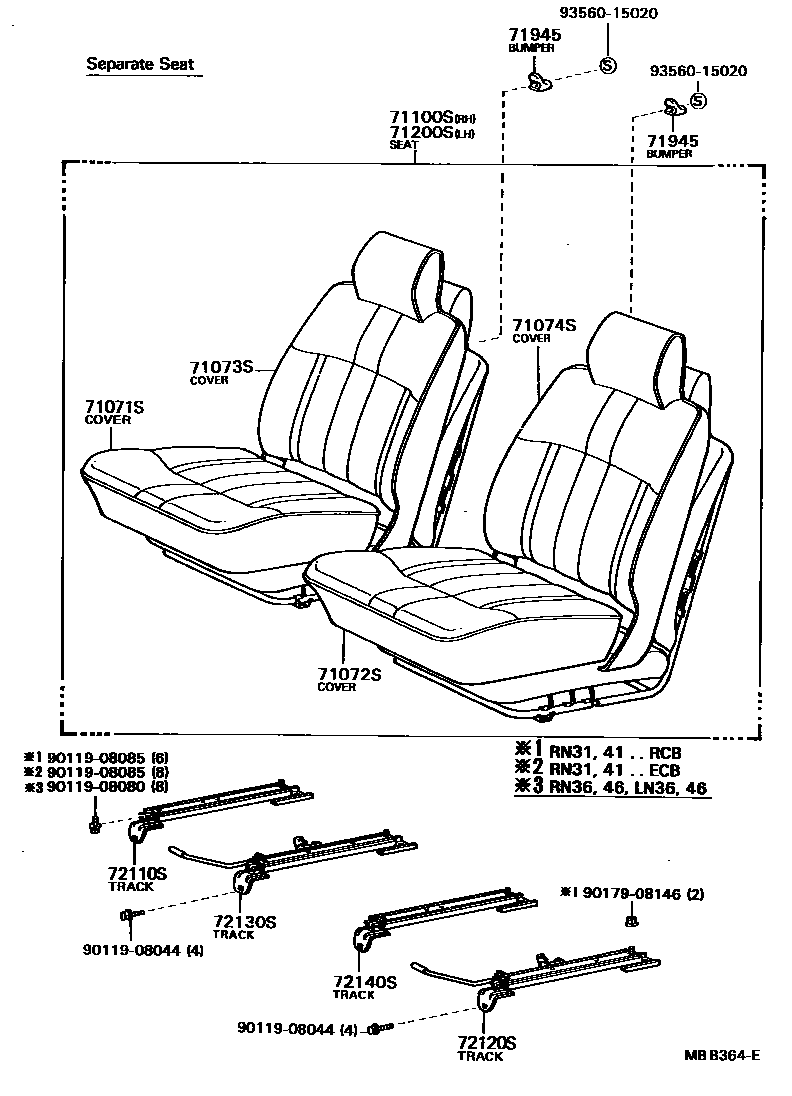

Toyota HILUX 座椅和座椅滑轨 EPC diagram — MBB364E
座椅和座椅滑轨 — MBB364E (197808 – 198108)

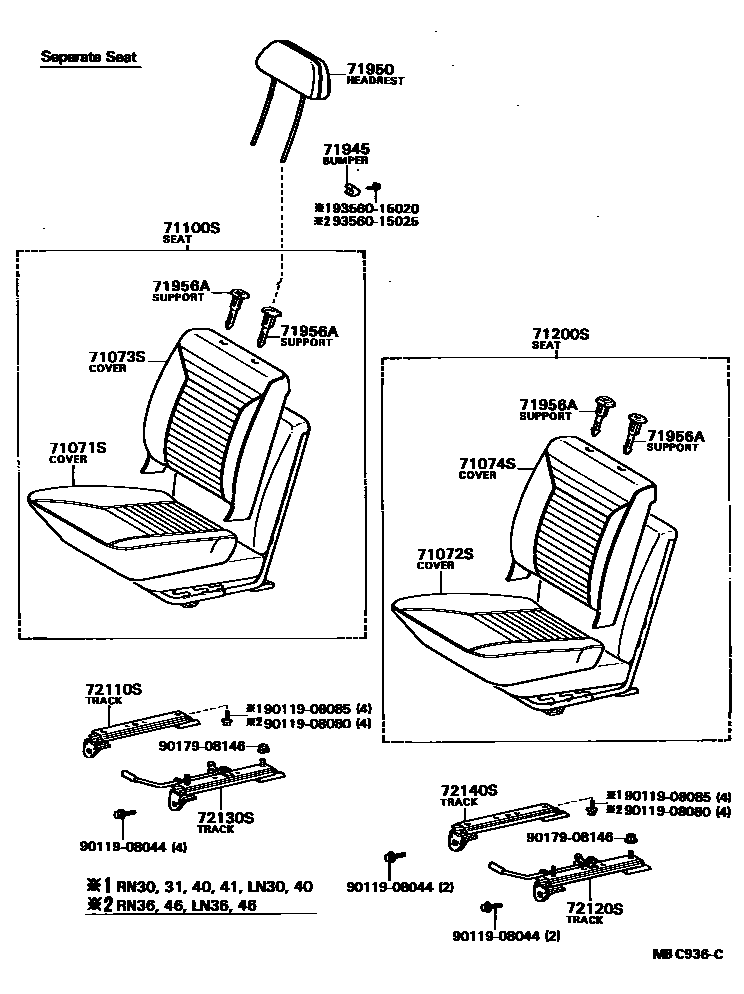

Toyota HILUX 座椅和座椅滑轨 EPC diagram — MBC936C
座椅和座椅滑轨 — MBC936C (198108 – 198208)

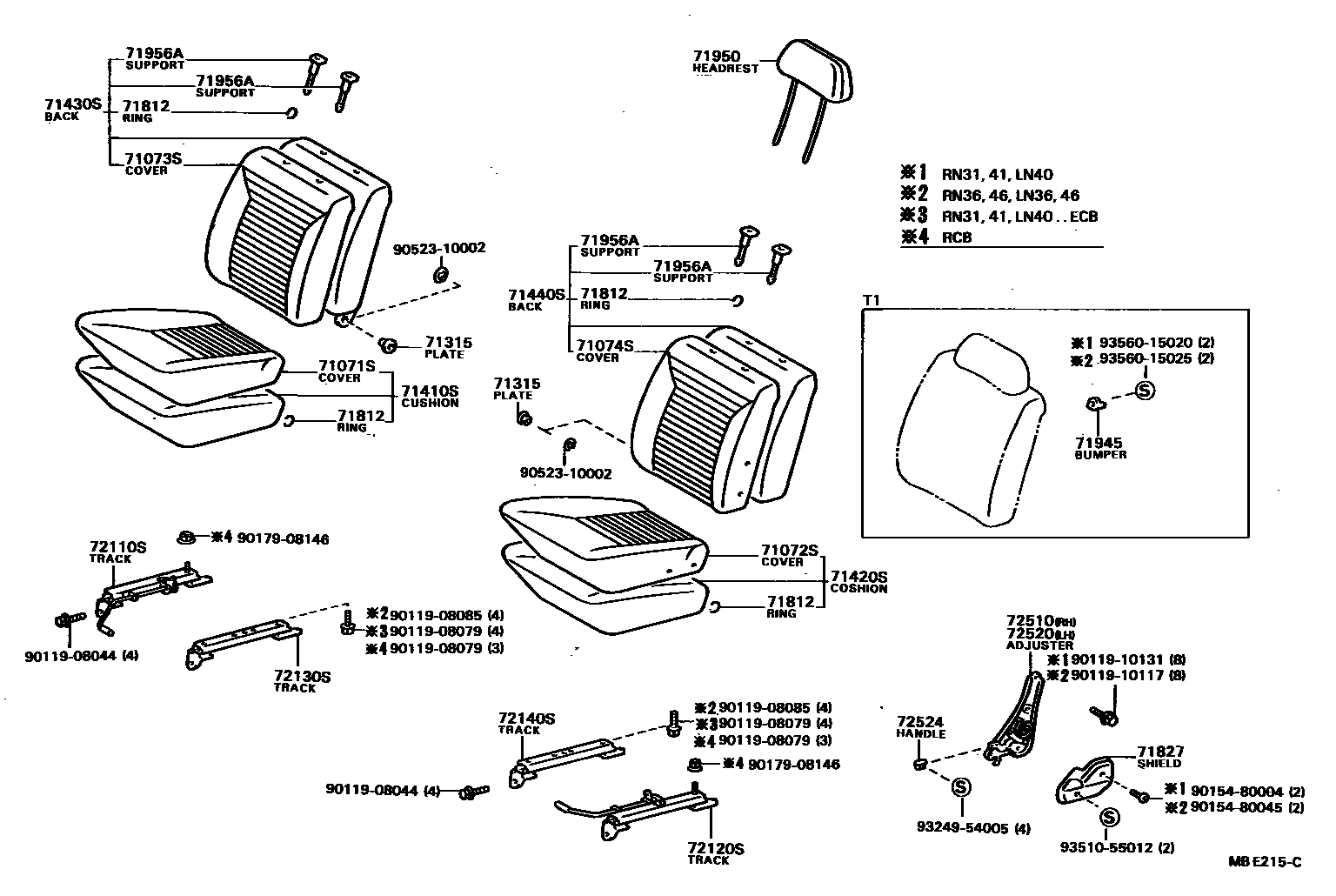

Toyota HILUX 座椅和座椅滑轨 EPC diagram — MBE215C
座椅和座椅滑轨 — MBE215C (198208 – 999999)

PNC and OE references

PNCPart nameOE numbers
71125Front seat cushion frame gusset71125-89101
71315Front seat hinge plate71315-89102
71704Rear side seat strap sub-assembly71704-89101 · 71704-95110
71812Clip (for front seat cushion cover)90468-18071
71945Seat back limiter71739-89101 · 71739-89103 · 71739-89105
72110BRight seat outer slide rail assembly (for bench seat)72110-89130 · 72110-89131 · 72110-89132 · 72110-89133 · 72110-95110 · 72110-95111
72110SRight seat outer slide rail assembly (for separate seats)72110-89136 · 72110-89138 · 72110-89139 · 72110-95112
72120BLeft side seat outer slide rail assembly (for bench seat)72120-89125 · 72120-89126 · 72120-89127 · 72120-89128 · 72120-89131 · 72120-95110 · 72120-95112
72120SLeft side seat outer slide rail assembly (for separate seats)72120-89131 · 72120-89132 · 72120-89135 · 72120-89136 · 72120-89137 · 72120-95112 · 72120-95113 · 72120-95114
72130SRight seat inner slide rail assembly (for separate seats)72110-89136 · 72120-89131 · 72120-89132 · 72120-89135 · 72120-89136 · 72120-95112 · 72120-95113
72140SLeft seat inner slide rail assembly (for separate seats)72110-89136
72301Seat slide rail balance harness sub-assembly72301-89102 · 72301-89103 · 72301-95110
72510Front right seat backrest tilt adjuster assembly72510-89106
72520Left seat back tilt adjuster assembly72520-89102
