Toyota HILUX 线束和卡夹 — Figure 8202

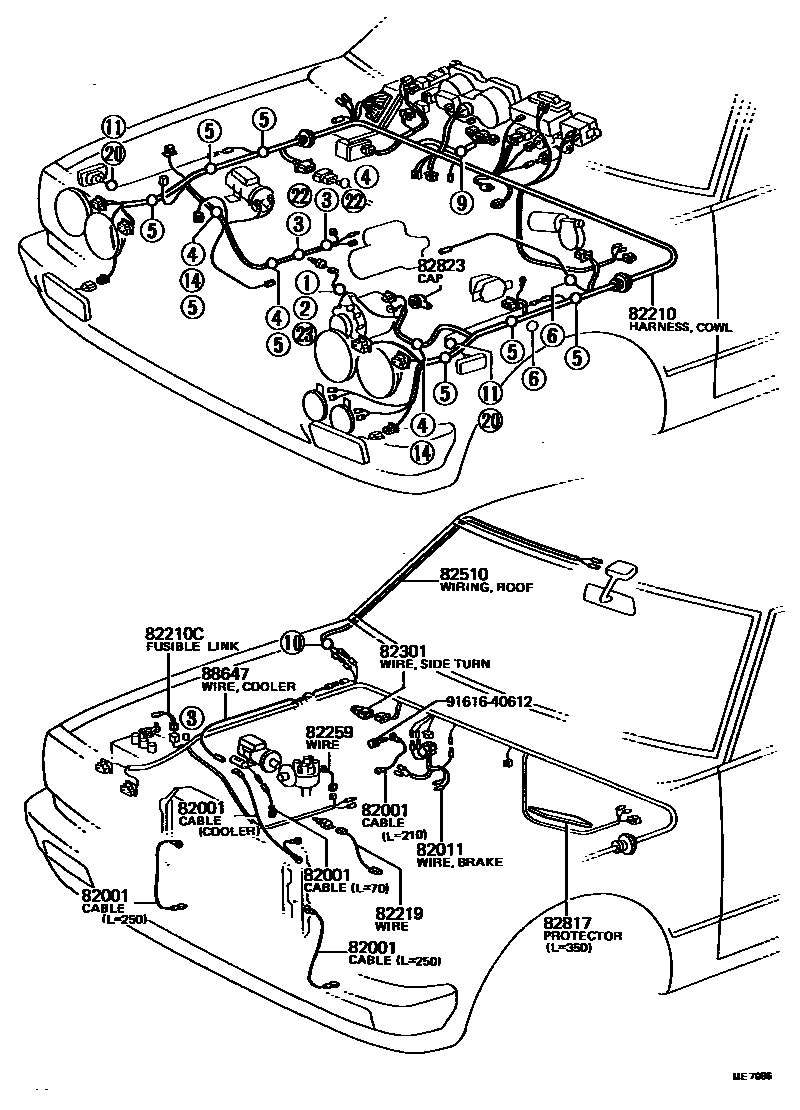

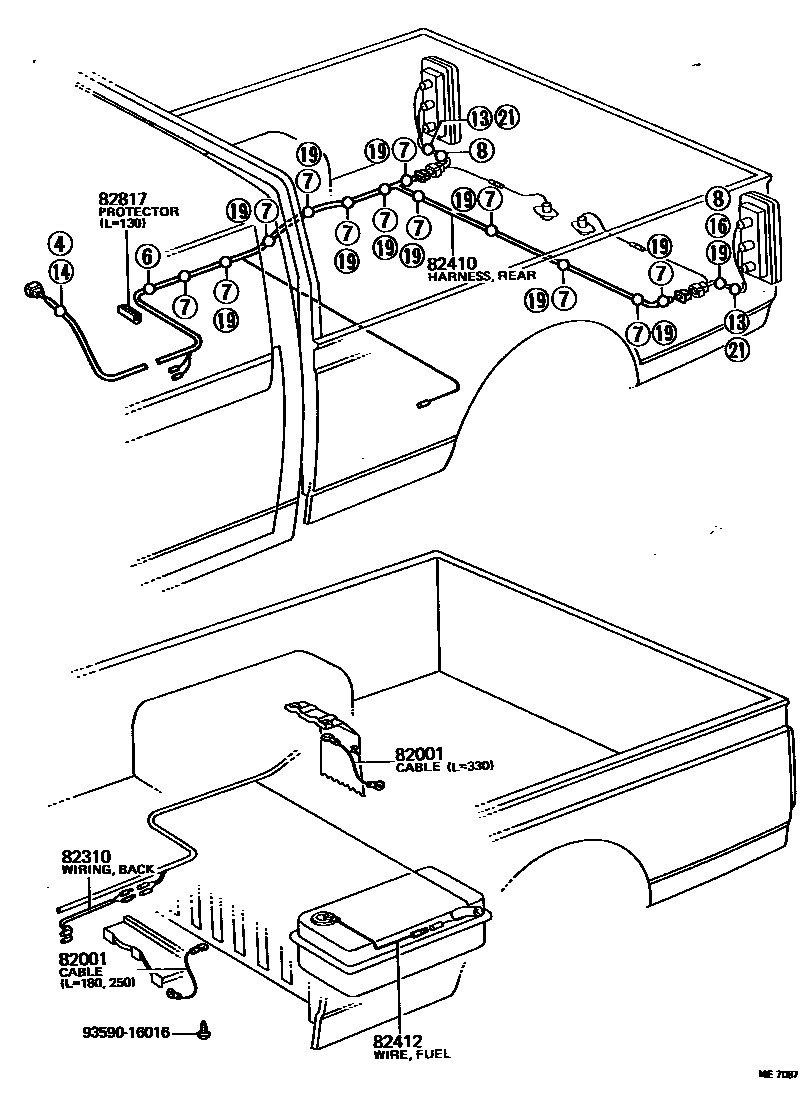

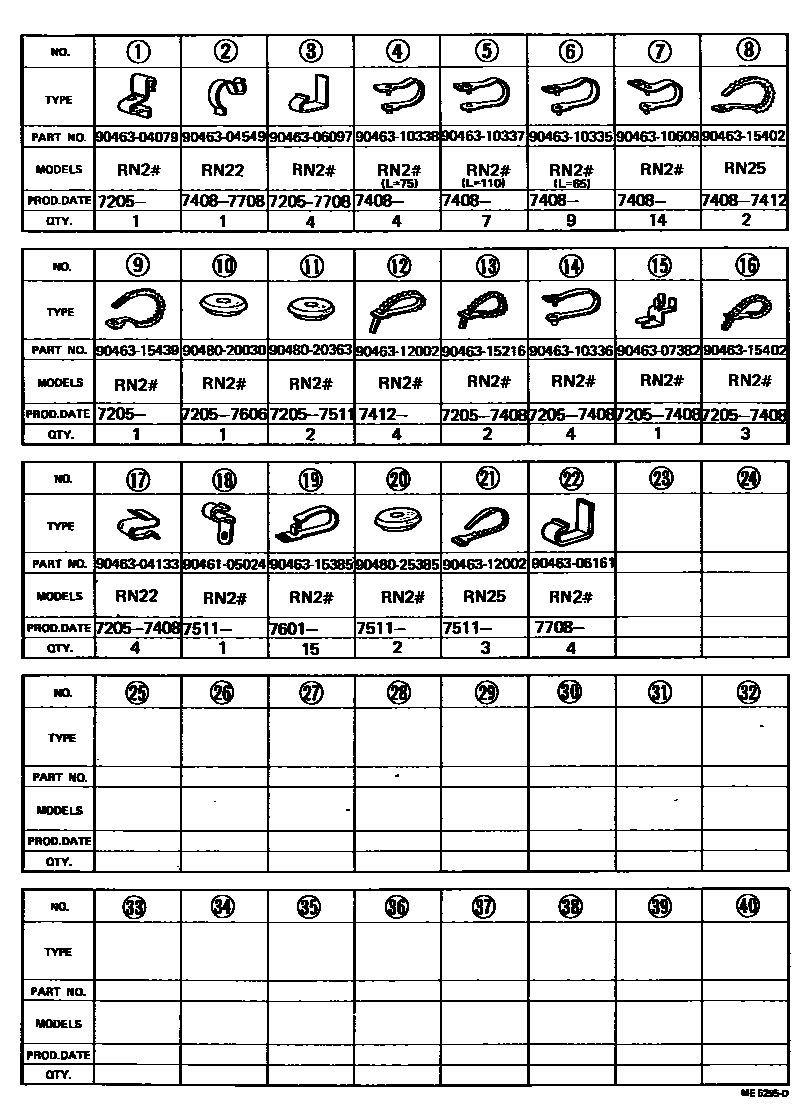

Toyota HILUX EPC diagram 8202, 线束和卡夹, with 3 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 88649-89107 · 90980-07031 · 90980-07067 · 90980-07087 · 90980-07094 · 90980-07106 |
| 82011 | Brake warning system wiring harness assembly | 82011-89101 · 82011-89102 |
| 82210 | No. 1 wire harness assembly (front wall to headlight) | 82210-89128 · 82210-89129 · 82210-89130 · 82210-89132 · 82210-89139 · 82210-89140 · 82210-89141 · 82210-89142 · 82210-89143 · 82210-89146 · 82210-89150 · 82210-89151 · 82210-89152 · 82210-89154 · 82210-89155 · 82210-89156 · 82210-89165 · 82210-89166 · 82210-89171 · 82210-89172 · 82210-89173 · 82210-89174 · 82210-89179 · 82210-89180 · 82210-89181 · 82210-89182 · 82210-89183 · 82210-89184 · 82210-89187 · 82210-89188 · 82210-89190 · 82210-89191 · 82210-89316 |
| 82210C | fuse | 90982-08002 · 90982-08046 · 90982-08076 |
| 82219 | Temperature sensor harness | 82219-22020 |
| 82259 | Distributor wiring harness | 82259-89101 |
| 82301 | Side turn signal light relay wiring harness sub-assembly | 82406-89101 |
| 82310 | Wire harness assembly (to reversing light switch) | 82439-89102 · 82439-89103 |
| 82410 | Wire harness assembly (to rear light) | 82410-89110 · 82410-89111 · 82410-89121 · 82410-89122 · 82410-89127 · 82410-89128 · 82410-89130 · 82410-89131 · 82410-89138 · 82410-89139 · 82410-89140 · 82410-89141 · 82410-89146 · 82410-89147 · 82410-89158 · 82410-89159 · 82410-89160 · 82410-89161 · 82410-89162 · 82410-89163 · 82410-89172 |
| 82412 | Fuel gauge wiring harness | 82412-11010 |
| 82510 | Roof harness assembly | 82510-89102 · 82510-89103 · 82510-89104 · 82510-89105 |
| 82817 | No. 1 wire harness protection device | 82817-11010 · 82817-89105 |
| 82823 | No. 1 terminal cover | 82823-14010 |
| 88647 | Cooler wiring harness sub-assembly | 88649-25010 · 88649-89106 |
