Toyota HILUX 中央支架和行星太阳齿轮(ATM) — Figure 3508

Toyota HILUX EPC diagram 3508, 中央支架和行星太阳齿轮(ATM), with 2 images and 32 PNC and OE references.

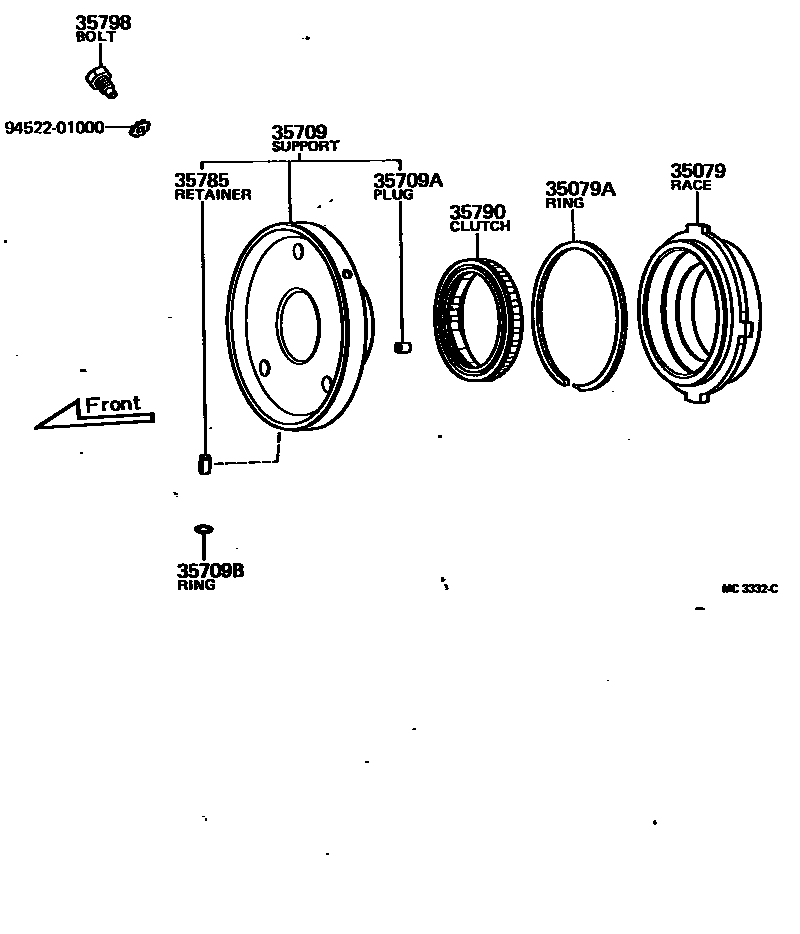

Toyota HILUX 中央支架和行星太阳齿轮(ATM) EPC diagram — MC3332C
中央支架和行星太阳齿轮(ATM) — MC3332C (197404 – 197708)

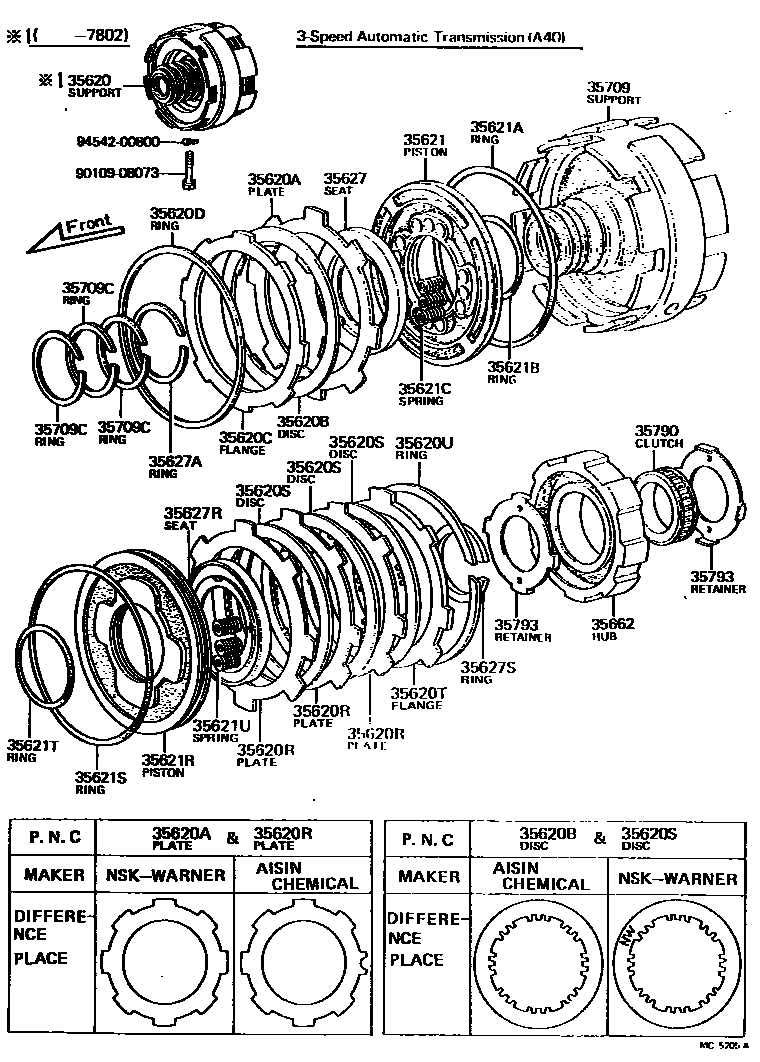

Toyota HILUX 中央支架和行星太阳齿轮(ATM) EPC diagram — MC5205A
中央支架和行星太阳齿轮(ATM) — MC5205A (197708 – 197807)

PNC and OE references

PNCPart nameOE numbers
35079One-way clutch outer race sub-assembly35079-40010
35079ABore snap ring (for clutch race assembly)90521-99099
35620Middle bracket assembly35620-22021
35620AClutch disc (for brakes)35634-22060 · 35634-22090
35620BClutch disc (for brakes)35677-22020 · 35677-22030
35620CClutch flange (for brake)35675-22010
35620DRing (for brake)90521-99139
35620RClutch disc (for rear brake)35634-22060 · 35634-22090
35620SClutch disc (for rear brake)35677-22040
35620TClutch flange (for rear brake)35675-22010
35620URing (for rear wheel brake)90521-99139
35621Brake piston No. 135621-22010
35621AOuter O-ring (for brake piston)90301-99192
35621BInner O-ring (for brake piston)90301-57188
35621CSpring (for brake piston return)90501-10671
35621RBrake piston (for rear wheel brake)35624-22010
35621SOuter ring (for rear brake piston)90301-99192
35621TInner O-ring (for rear brake piston)90301-57188
35621USpring (for rear brake piston return)90501-10671
35627Brake return spring seat35627-22010
35627AShaft snap ring (for brake return spring seat)90520-52262
35627RBrake return spring seat (for rear wheel brake)35627-22010
35627SShaft snap ring (for rear wheel brake return spring seat)90520-52262
35662brake hub35662-22011
35709Middle bracket sub-assembly35709-22030 · 35709-30010
35709AStraight screw plug (for intermediate bracket)90334-05001
35709BO-ring (for intermediate bracket)90301-04110
35709COil protection ring (for intermediate bracket)35617-22020
35785Center bracket ring fastener35785-30010
35790One-way clutch assembly35790-30010 · 35791-22020
35793One way clutch retaining ring35793-22011
35798No. 1 middle bracket bolt35798-30010
