Toyota HILUX 废气再循环系统 — Figure 2501

Toyota HILUX EPC diagram 2501, 废气再循环系统, with 2 images and 13 PNC and OE references.

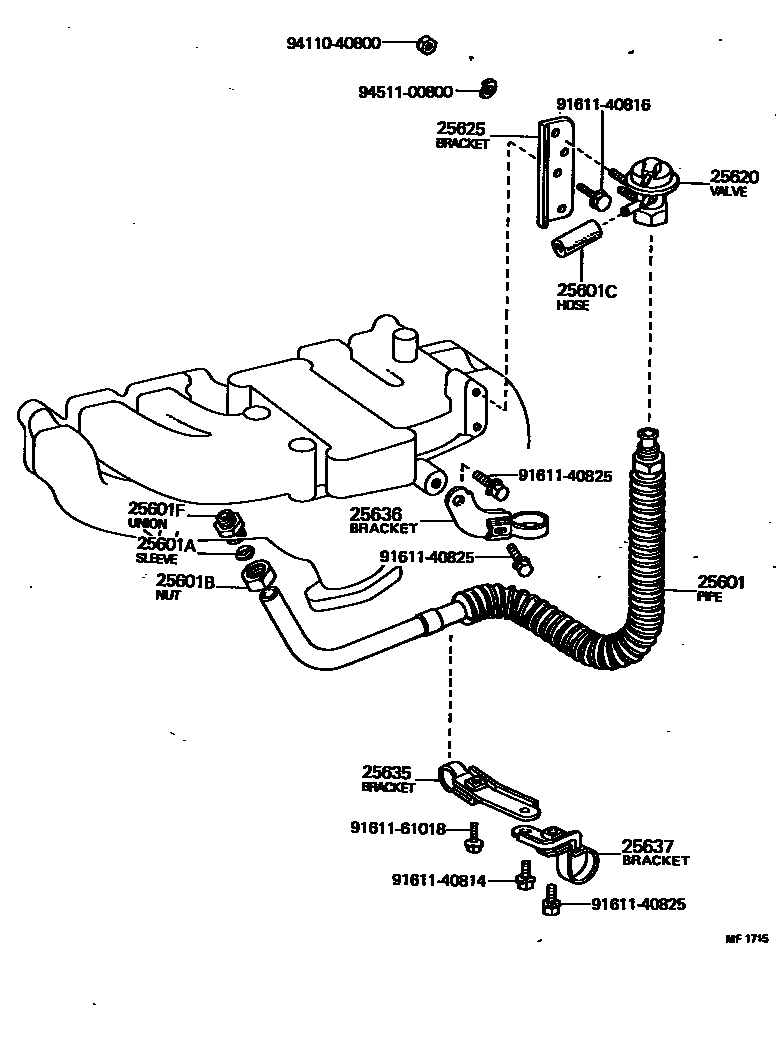

Toyota HILUX 废气再循环系统 EPC diagram — MF1715
废气再循环系统 — MF1715 (197711 – 197807)

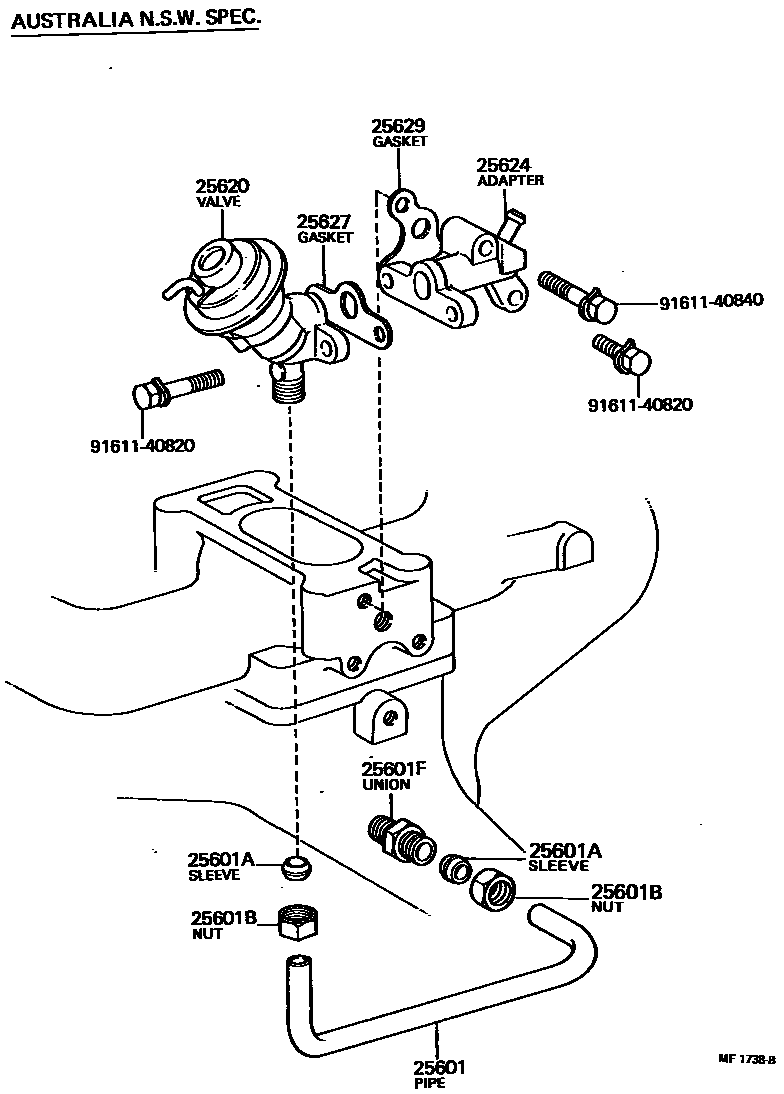

Toyota HILUX 废气再循环系统 EPC diagram — MF1738B
废气再循环系统 — MF1738B (197702 – 197807)

PNC and OE references

PNCPart nameOE numbers
25601No. 1 EGR pipe assembly25601-31011 · 25601-34040
25601ANo. 1 EGR tube ball sleeve90410-12042 · 90410-18038
25601BNo. 1 EGR pipe connecting nut90402-20073 · 90402-26074
25601CHoses (for No. 1 EGR tube)90445-19956 · 90445-20016 · 90445-23004
25601FConnector (for No. 1 EGR tube)90404-20001 · 90404-26284
25620EGR valve assembly25620-31030 · 25620-34150
25624EGR valve adapter25607-31020
25625EGR valve bracket25625-34010
25627EGR valve gasket25627-44010
25629EGR valve adapter gasket25629-31010
25635No. 1 EGR tube holder25635-34021
25636No. 2 EGR tube holder25636-34020
25637No. 3 EGR tube holder25637-34021
