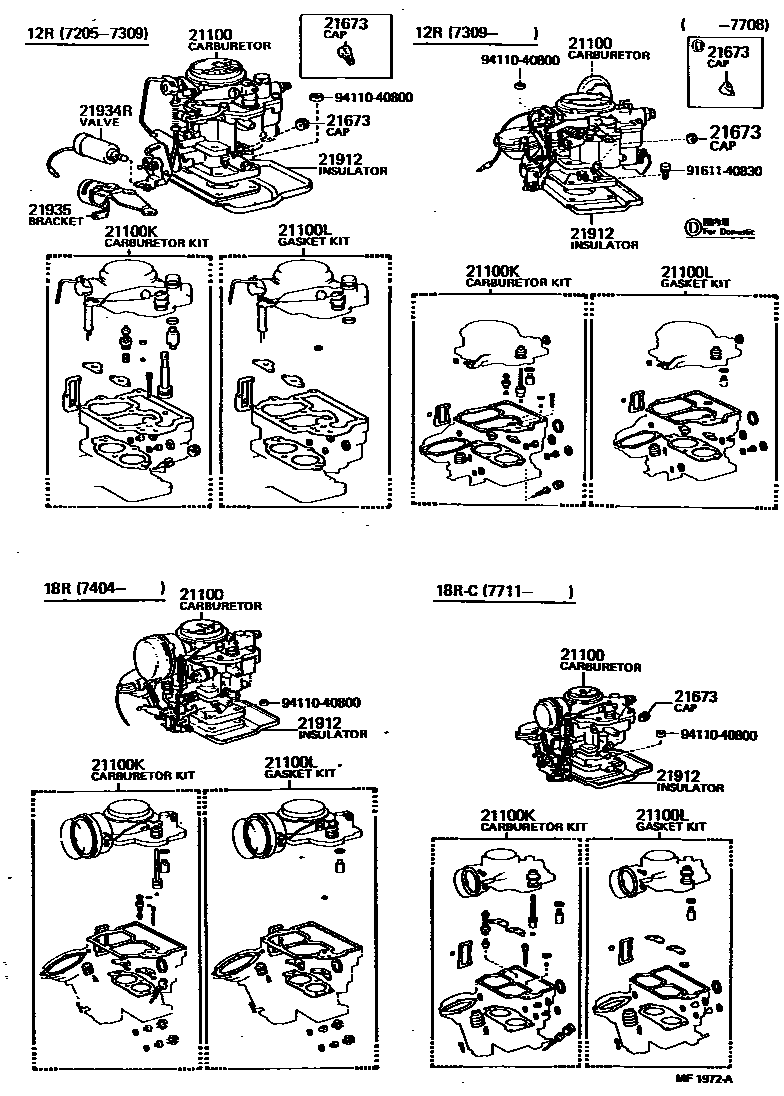

Toyota HILUX carburetor assembly — Figure 2102
Toyota HILUX EPC diagram 2102, carburetor assembly, with 1 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 21100 | carburetor assembly | 21100-31223 · 21100-31224 · 21100-31225 · 21100-31230 · 21100-31231 · 21100-31340 · 21100-31370 · 21100-31390 · 21100-34310 · 21100-34311 · 21100-34430 · 21100-34460 · 21100-34510 |
| 21100K | carburetor components | 04211-31100 · 04211-31101 · 04211-31130 · 04211-31190 · 04211-31191 · 04211-31210 · 04211-31240 · 04211-31270 · 04211-34070 · 04211-34130 · 04211-34210 · 04211-34220 |
| 21100L | carburetor gasket assembly | 04212-31050 · 04212-31060 · 04212-33021 · 04212-33022 · 04212-34011 · 04212-36010 |
| 21673 | Idle speed limit cap | 21673-38020 |
| 21912 | Carburetor insulation pad | 21912-31030 · 21912-31040 · 21912-31041 · 21912-34011 · 21912-34062 |
| 21934R | Throttle solenoid valve | 21934-31010 |
| 21935 | Throttle solenoid valve bracket | 21935-31021 |
