Toyota HILUX Alternator — Figure 1903

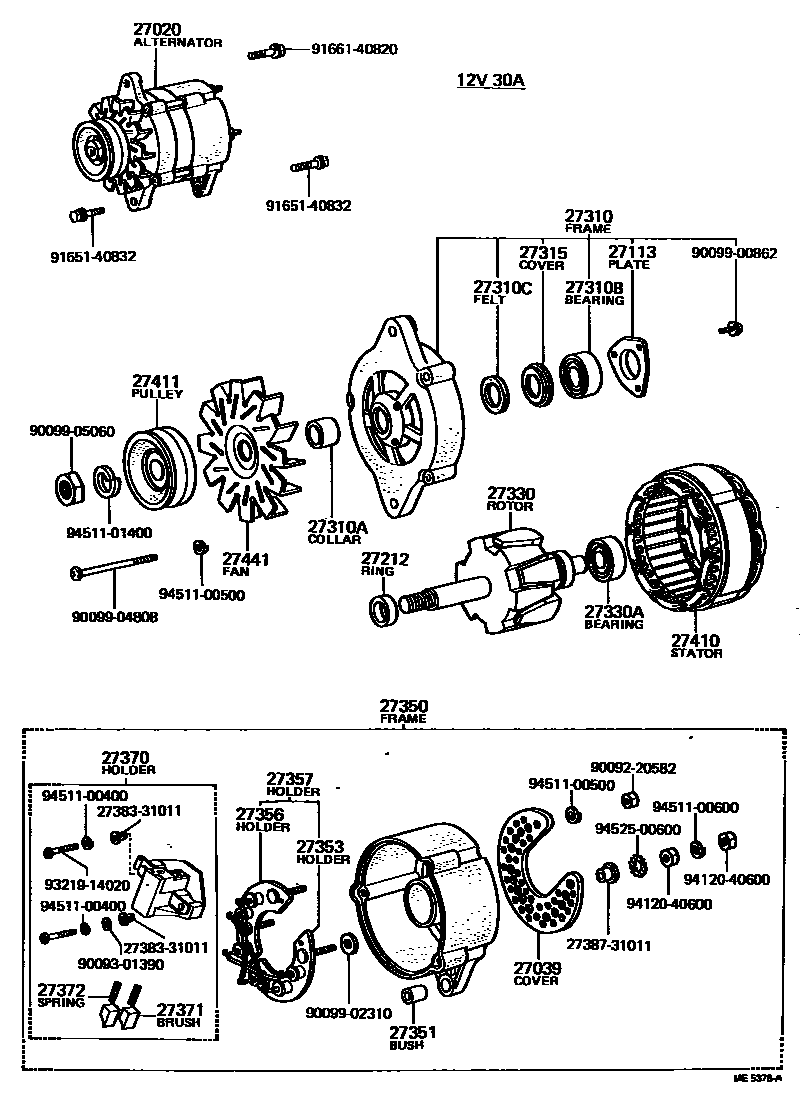

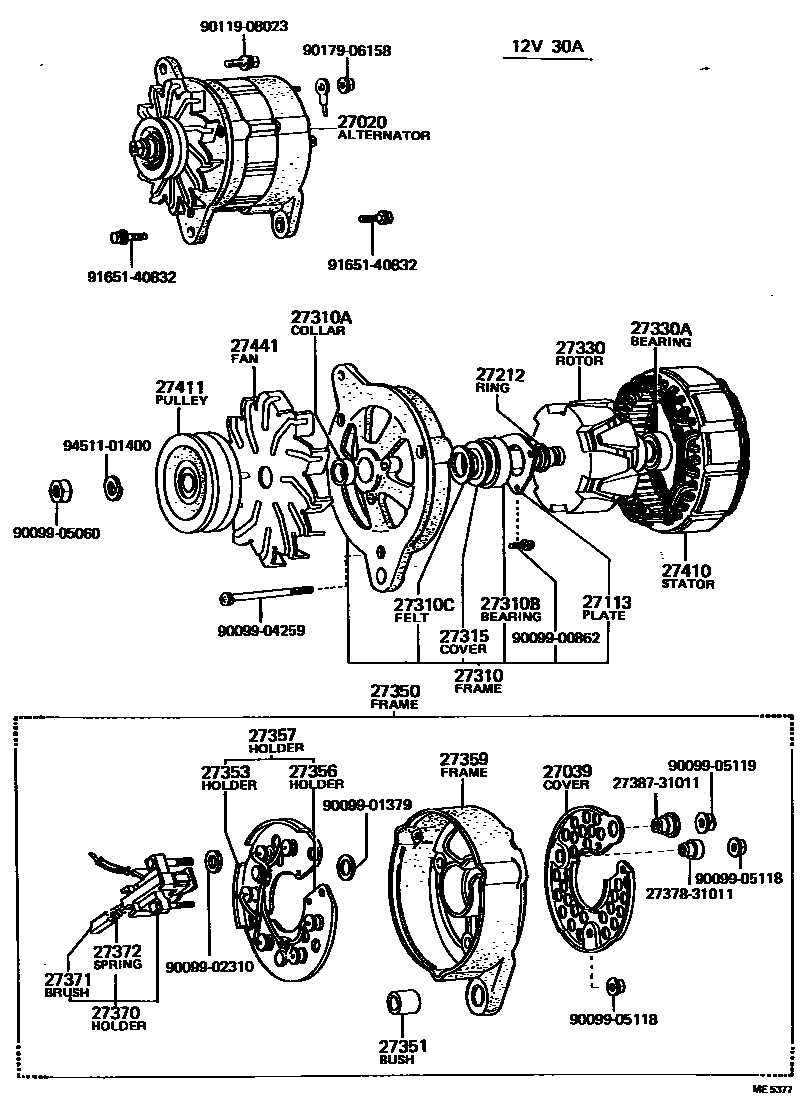

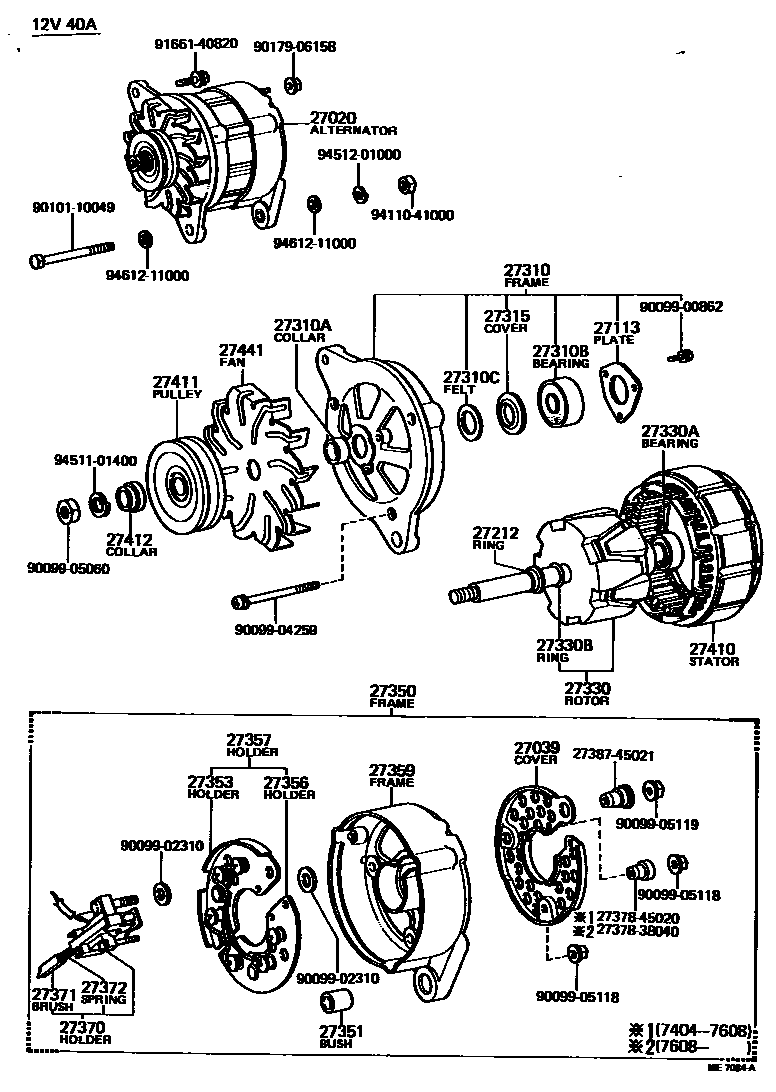

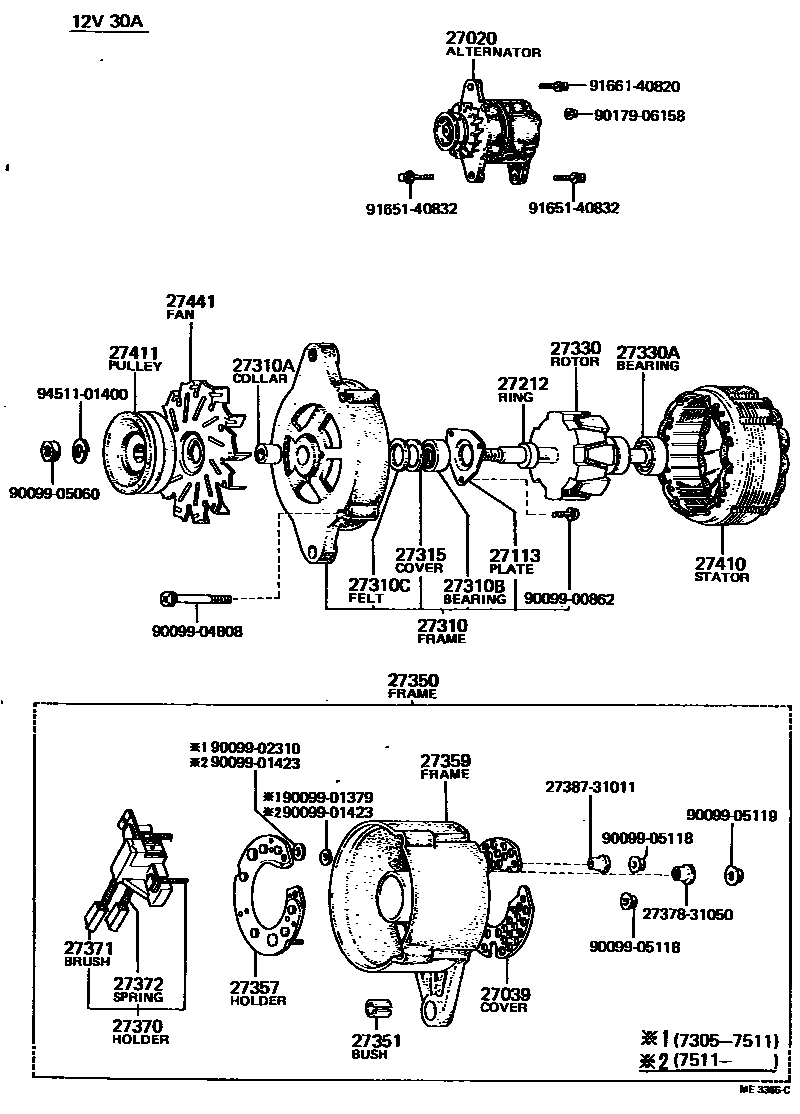

Toyota HILUX EPC diagram 1903, Alternator, with 4 images and 25 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27020-31032 · 27020-31042 · 27020-31043 · 27020-31050 · 27020-31051 · 27020-31090 · 27020-36021 · 27020-36071 |
| 27039 | Alternator Rear End Cover | 27039-11014 · 27039-22012 · 27039-24030 · 27039-26020 · 27039-36070 |
| 27113 | Generator bearing block | 27113-10012 · 27312-31011 |
| 27212 | Spacer ring (for generator rotor) | 27212-39050 · 90099-19068 |
| 27310 | Alternator Drive End Frame Assembly | 27310-22012 · 27310-31011 · 27310-34030 |
| 27310A | Collar or nut (for generator drive end cover) | 27412-31040 · 90099-19075 · 90099-19191 · 90099-31090 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90099-10012 · 90099-10013 · 90099-10109 |
| 27310C | Felt pad (for generator drive end cover) | 90099-02004 · 90099-02009 |
| 27315 | Generator No. 1 felt pad inner cover | 27313-31011 · 27313-39010 |
| 27330 | Alternator Rotor Assembly | 27330-22012 · 27330-26050 · 27330-33010 |
| 27330A | Bearings (for generator rotor) | 90099-10103 · 97110-06201 |
| 27330B | Snap ring (for generator rotor) | 90099-07048 |
| 27350 | Rectifier end frame assembly | 27350-22013 · 27350-26020 · 27350-26022 · 27350-31050 · 27350-31051 · 27350-31052 · 27350-31090 · 27350-36071 |
| 27351 | Bushing (for generator rectifier end frame) | 27351-22010 · 27351-24020 · 27351-25010 |
| 27353 | Generator positive rectifier frame | 27353-22012 · 27353-24030 · 27353-26020 · 27353-36070 |
| 27356 | Generator negative rectifier frame | 27356-22011 · 27356-24030 · 27356-26020 · 27356-36070 |
| 27357 | Generator rectifier frame | 27357-11014 · 27357-22012 · 27357-24030 · 27357-26020 · 27357-36070 |
| 27359 | Generator rectifier end frame | 27359-26020 · 27359-31050 · 27359-31090 · 27359-41041 · 27359-44032 |
| 27370 | Alternator Brush Holder Assembly | 27370-22010 · 27370-24030 · 27370-26020 · 27370-31090 · 27370-40061 · 27370-45061 |
| 27371 | Generator brushes | 27371-31011 |
| 27372 | Generator brush spring | 27372-31011 |
| 27410 | Generator stator assembly | 27410-11014 · 27410-22010 · 27410-26020 · 27410-31050 |
| 27411 | Alternator Pulley | 27411-11011 · 27411-31012 · 27411-31033 · 27411-31042 · 27411-31090 |
| 27412 | Isolator collar (for generator pulley) | 27412-44030 |
| 27441 | generator fan | 27441-22010 · 27441-31011 · 27441-31090 · 27441-34030 |
