Toyota COROLLA 暖风和空调系统 - 水管 — Figure 8716

Toyota COROLLA EPC diagram 8716, 暖风和空调系统 - 水管, with 2 images and 3 PNC and OE references.

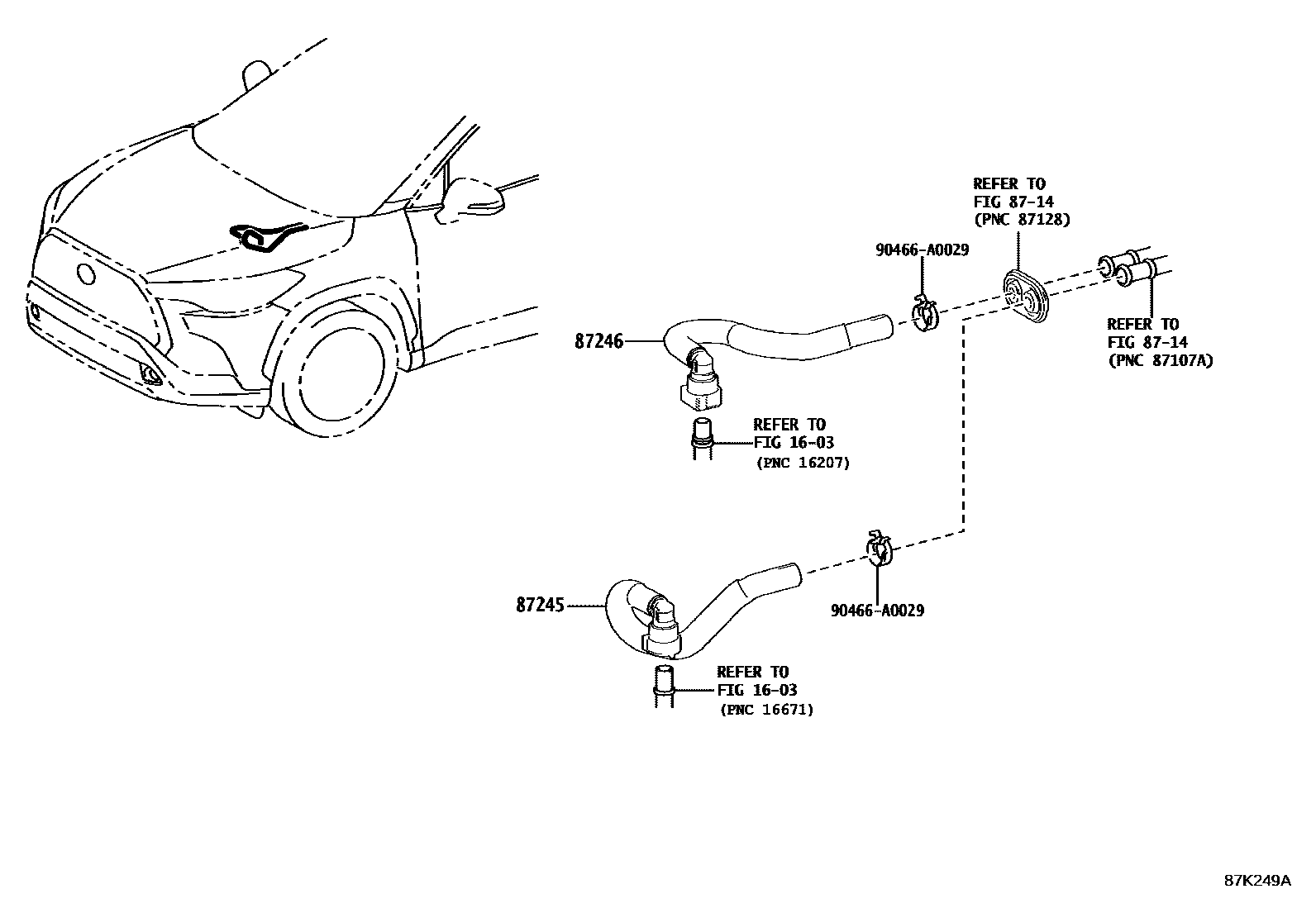

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87K249A
暖风和空调系统 - 水管 — 87K249A (202109 – 999999)

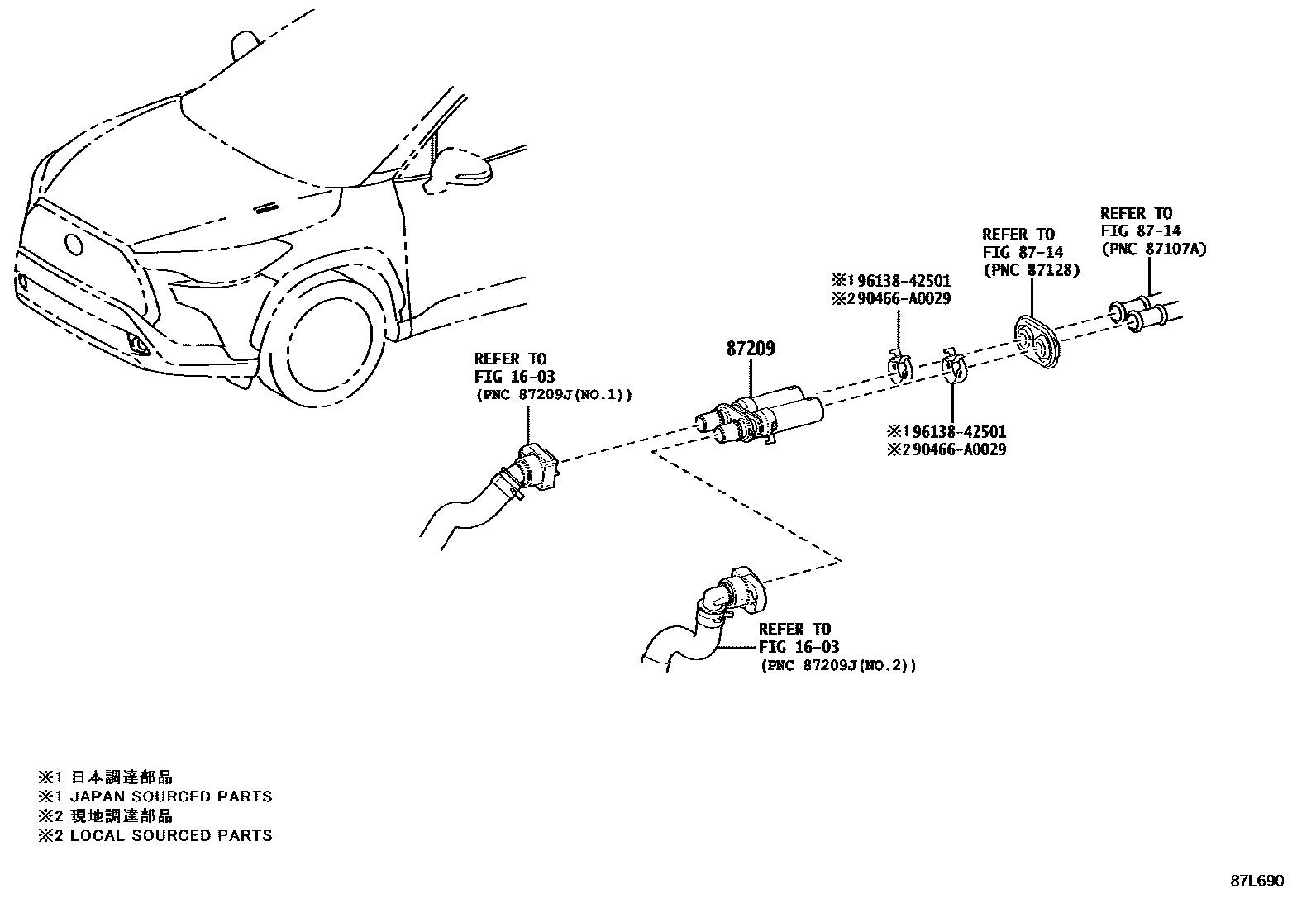

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87L690
暖风和空调系统 - 水管 — 87L690 (202305 – 999999)

PNC and OE references

PNCPart nameOE numbers
87209Water hose sub-assembly87209-0A070
87245Heater water inlet hose87209-F2010
87246Heater outlet hose87209-F2020
