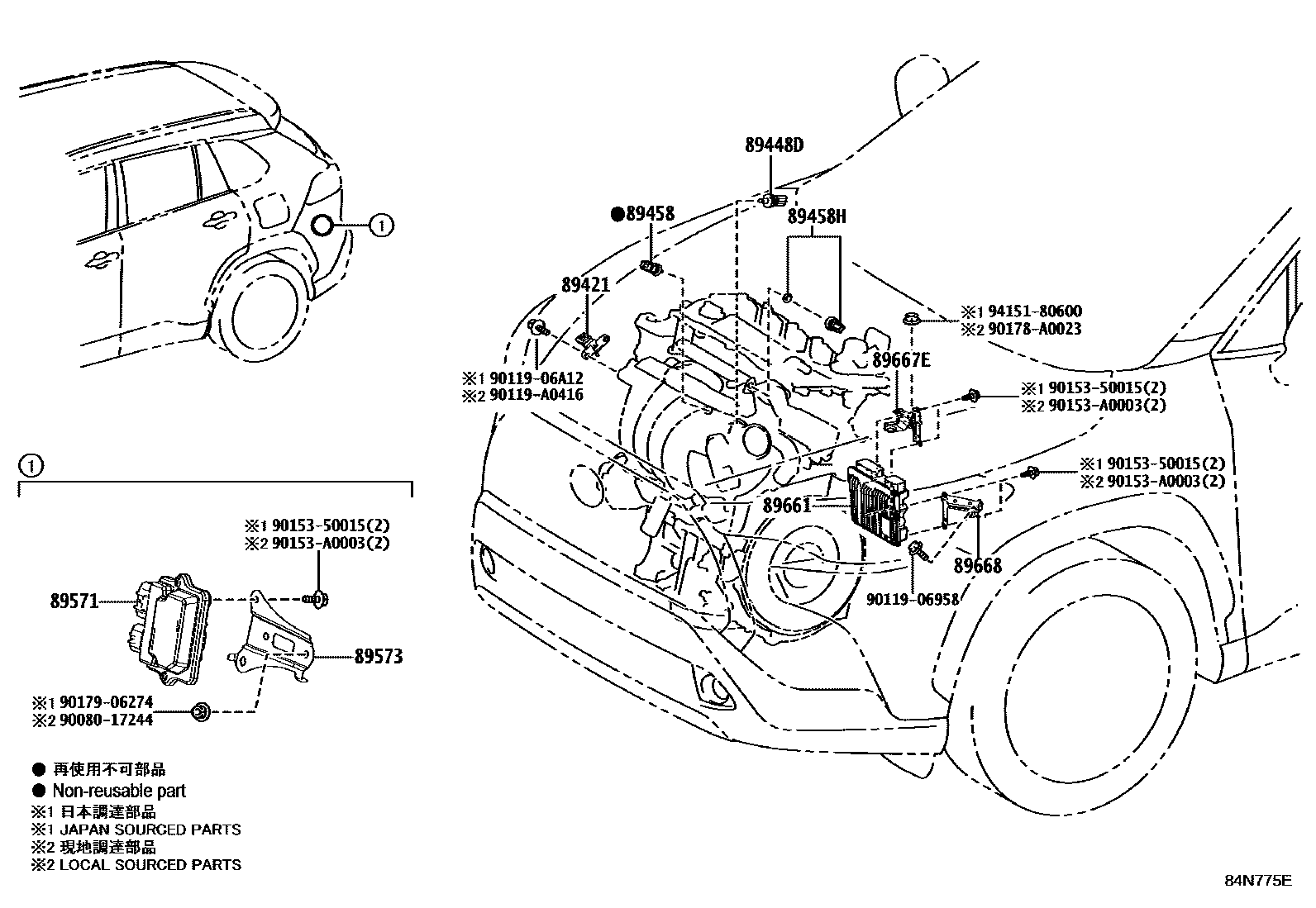

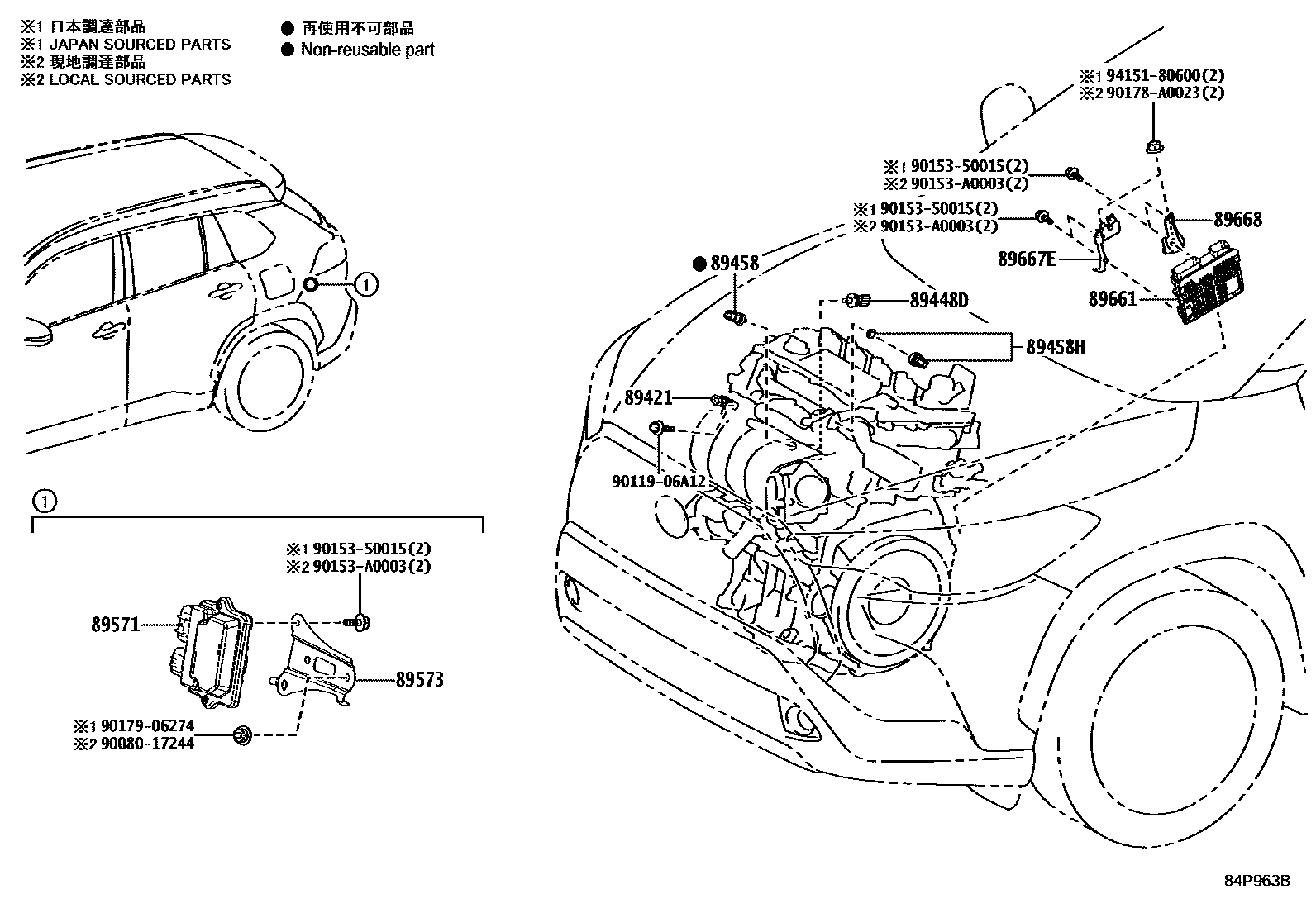

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-06020 · 89421-33010 |
| 89448D | CAPTEUR, PRESSION & TEMPERATURE HUILE | 89448-06010 |
| 89458 | fuel pressure sensor | 89458-06010 |
| 89458H | CAPTEUR, PRESSION ESSENCE, NO.2 | 89458-06021 · 89458-06022 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89571-0R010 · 89571-42010 |
| 89573 | Fuel pump control ECU bracket | 89573-0A030 |
| 89661 | Engine control ECU | 89661-0A170 · 89661-0A172 · 89661-0A180 · 89661-0A181 · 89661-0A182 · 89661-0A290 · 89661-0A291 · 89661-0A292 · 89661-0A300 · 89661-0A301 · 89661-0A302 · 89661-0A320 · 89661-0A321 · 89661-0A330 · 89661-0A331 · 89661-0A340 · 89661-0A350 · 89661-0A352 · 89661-0A530 · 89661-0A531 · 89661-0A540 · 89661-0A541 · 89661-0A550 · 89661-0A650 · 89661-0A660 |
| 89667E | No. 1 engine control ECU bracket | 89667-02420 · 89667-0A030 |
| 89668 | No. 2 engine control ECU bracket | 89668-02400 · 89668-0A040 |
