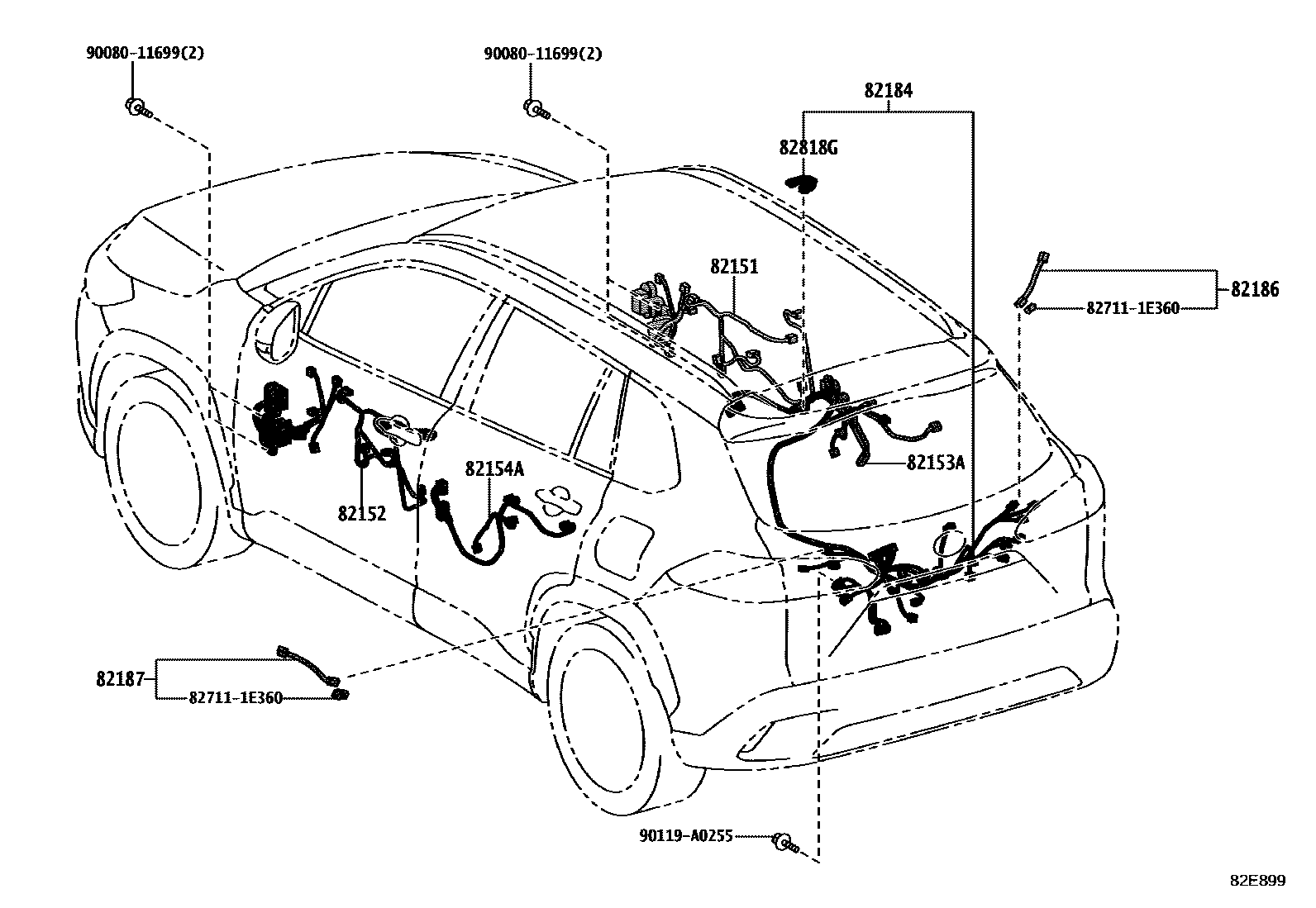

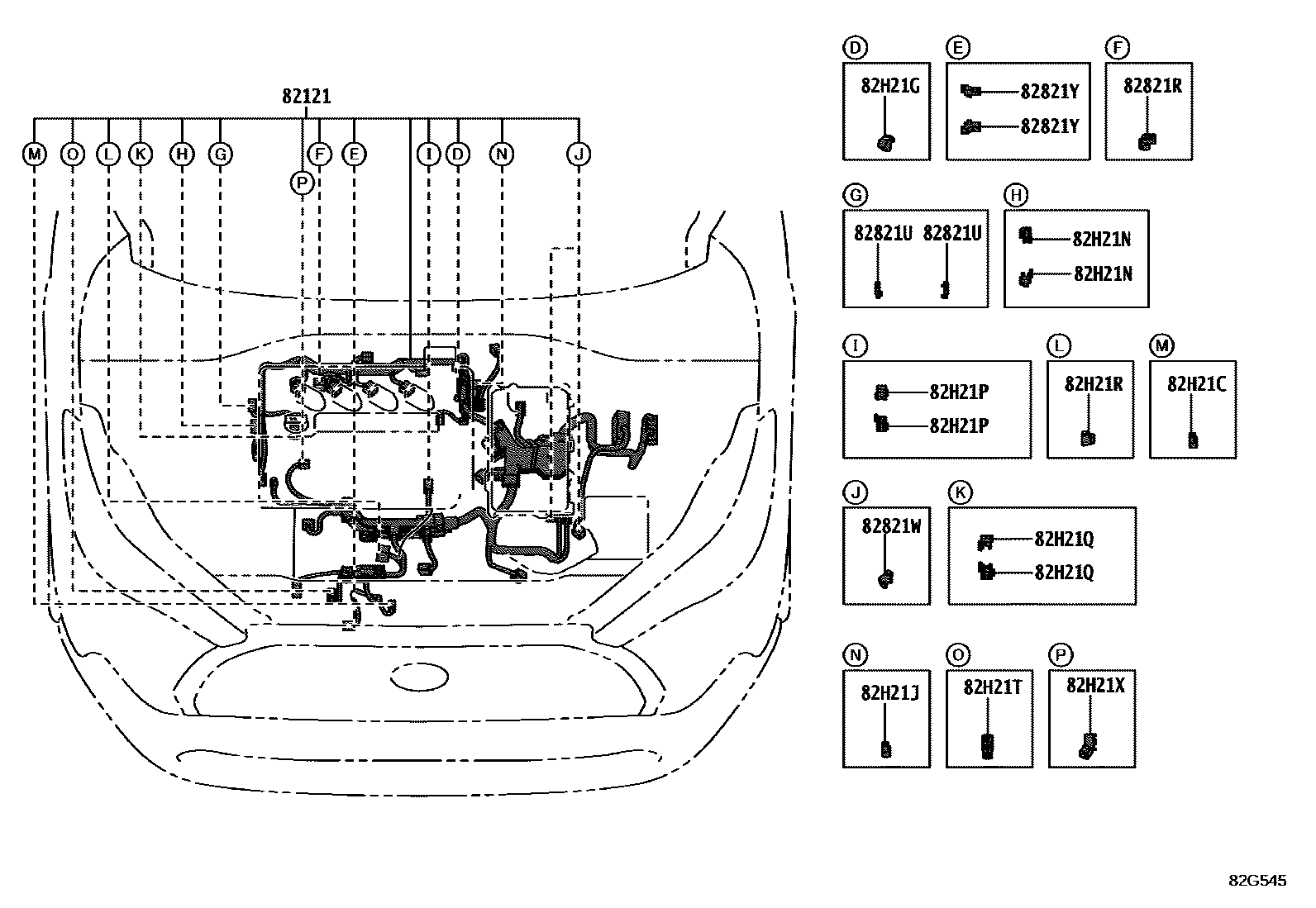

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 18 images and 123 PNC and OE references.
PNC and OE references

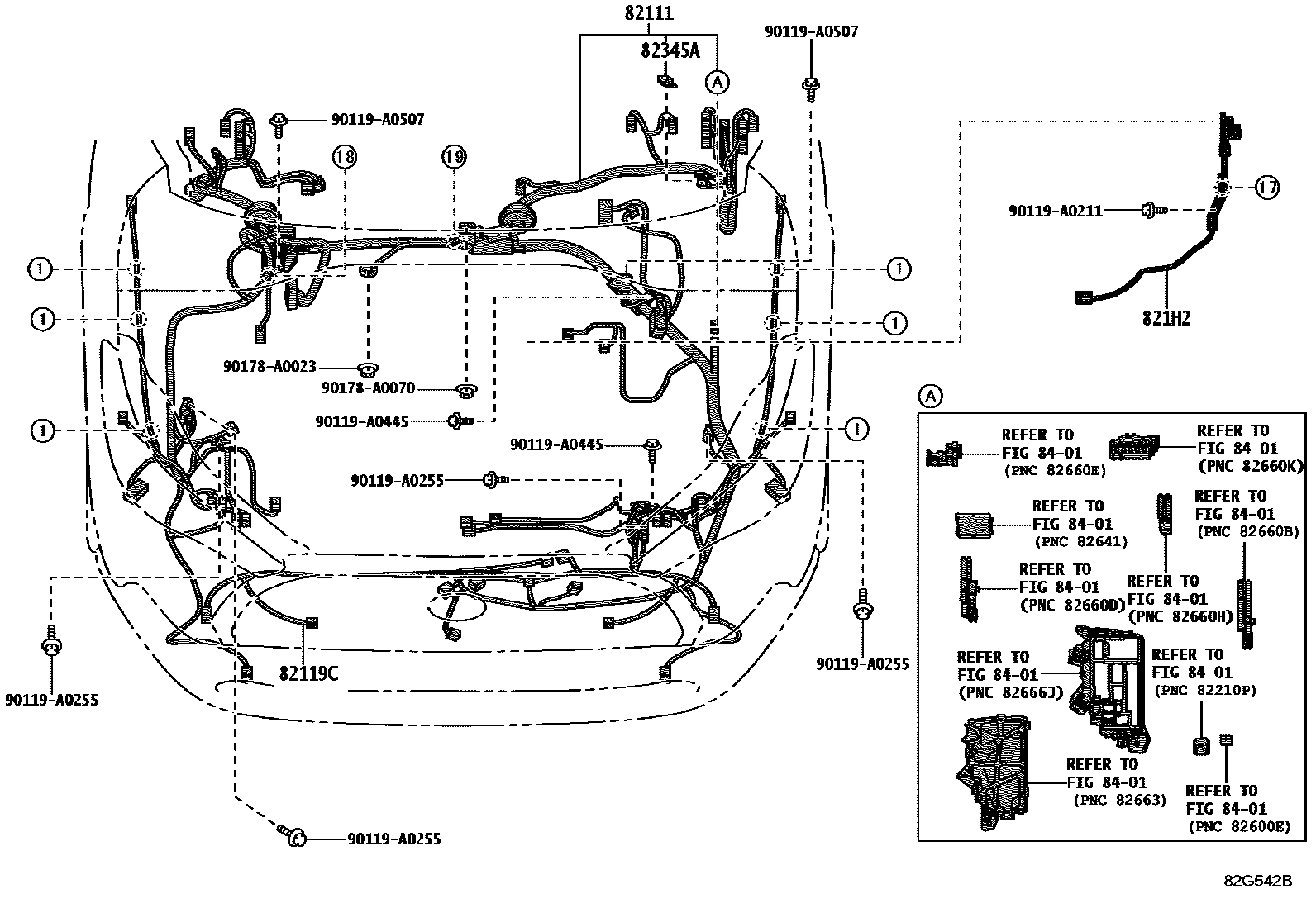

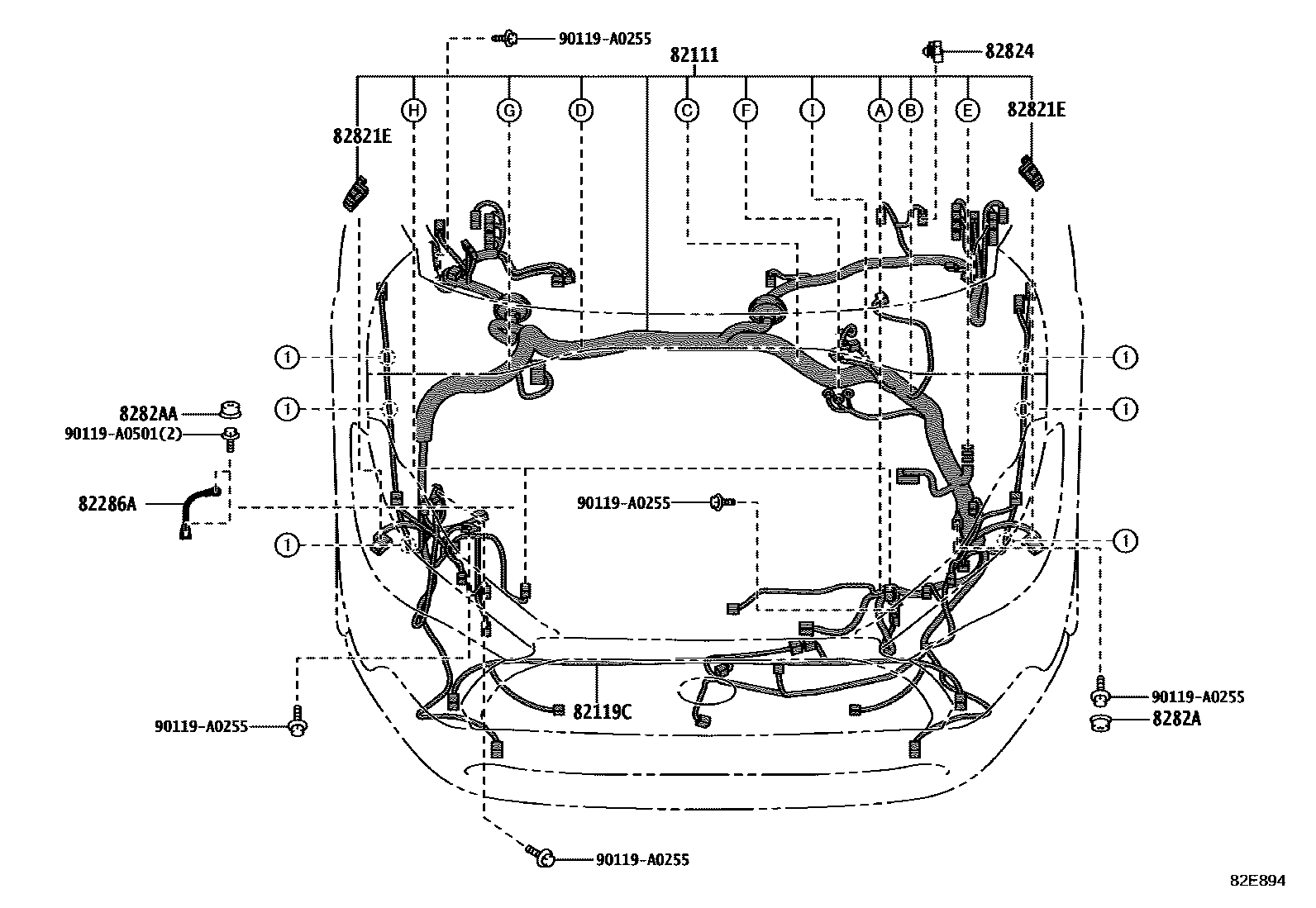

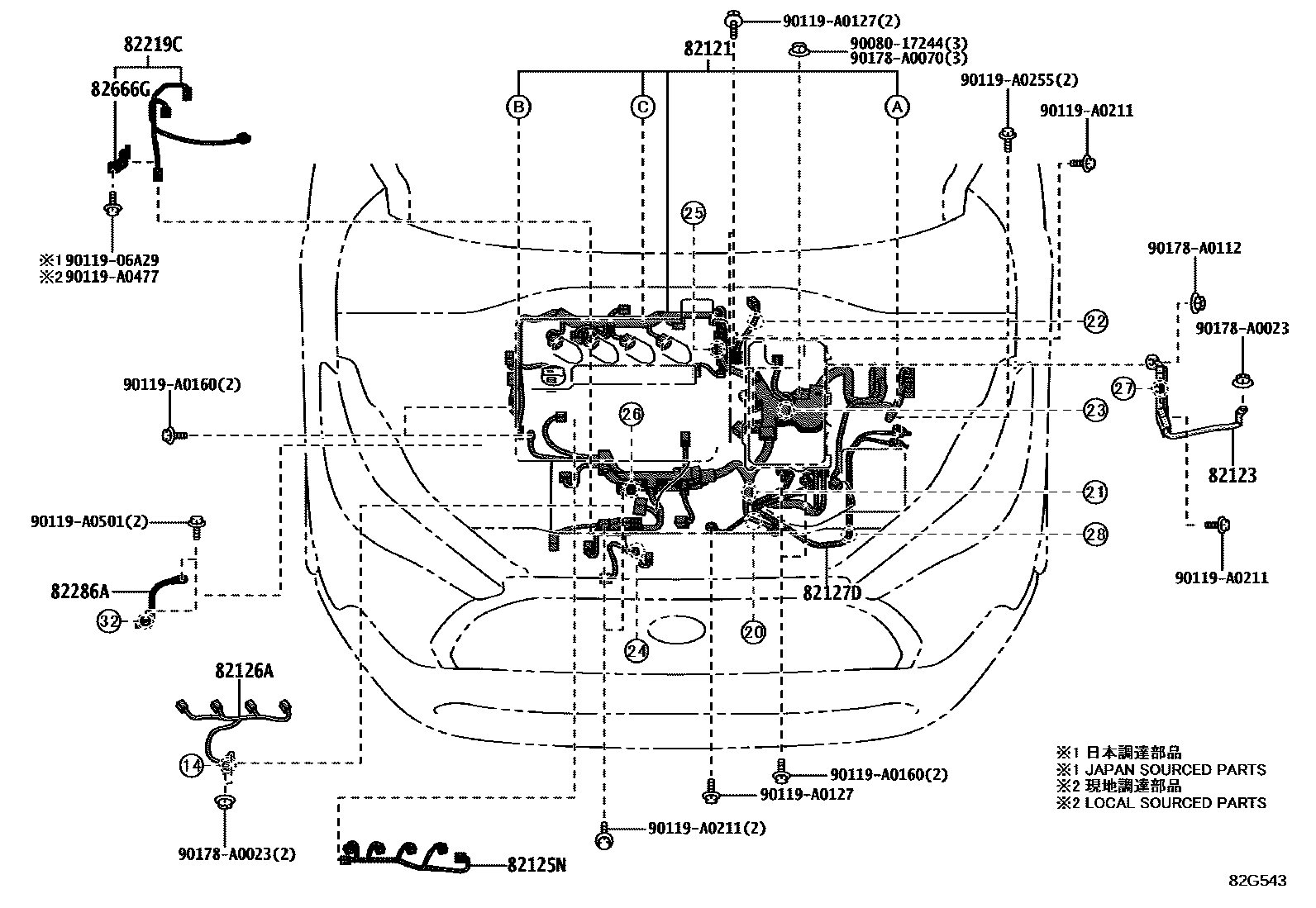

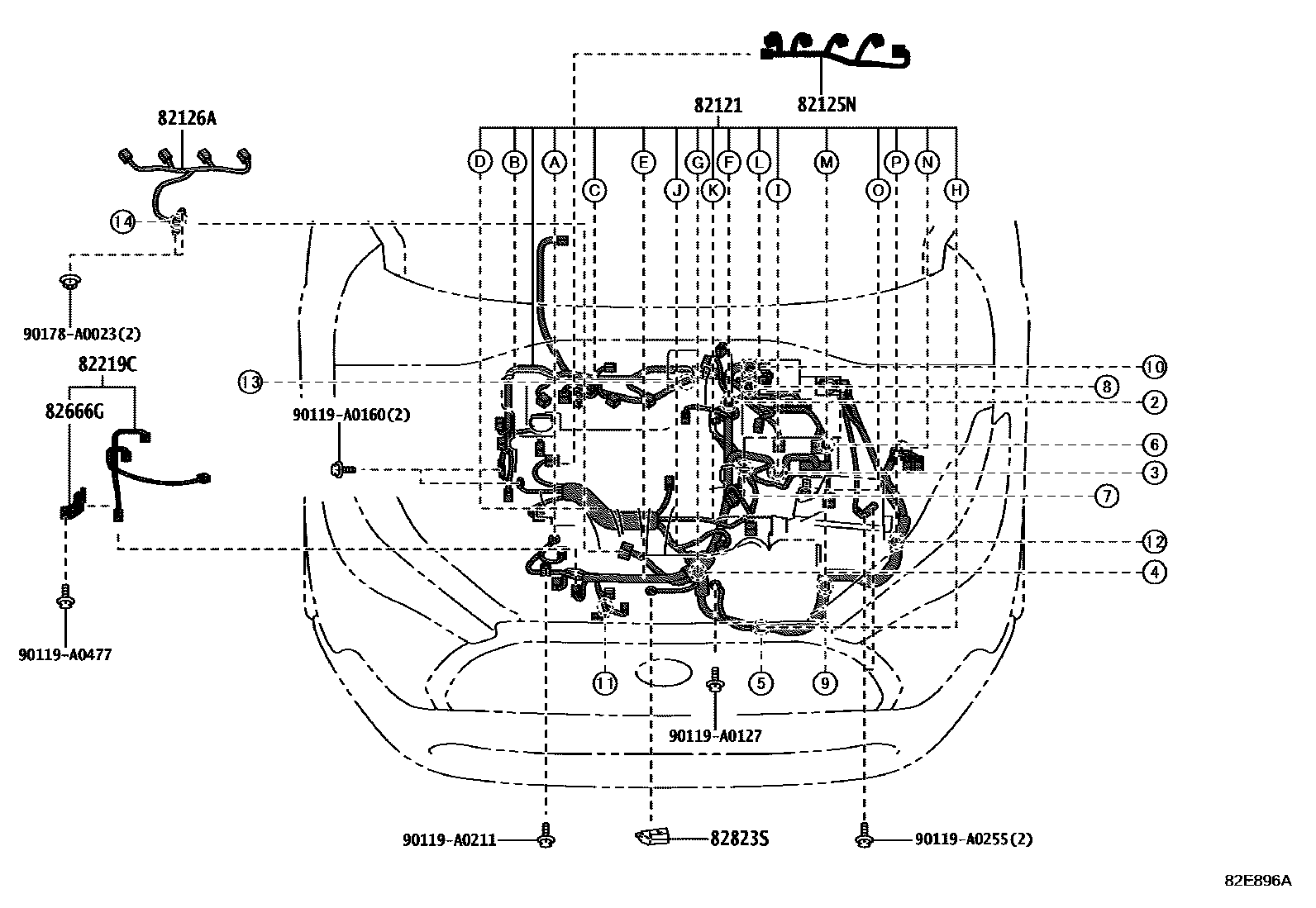

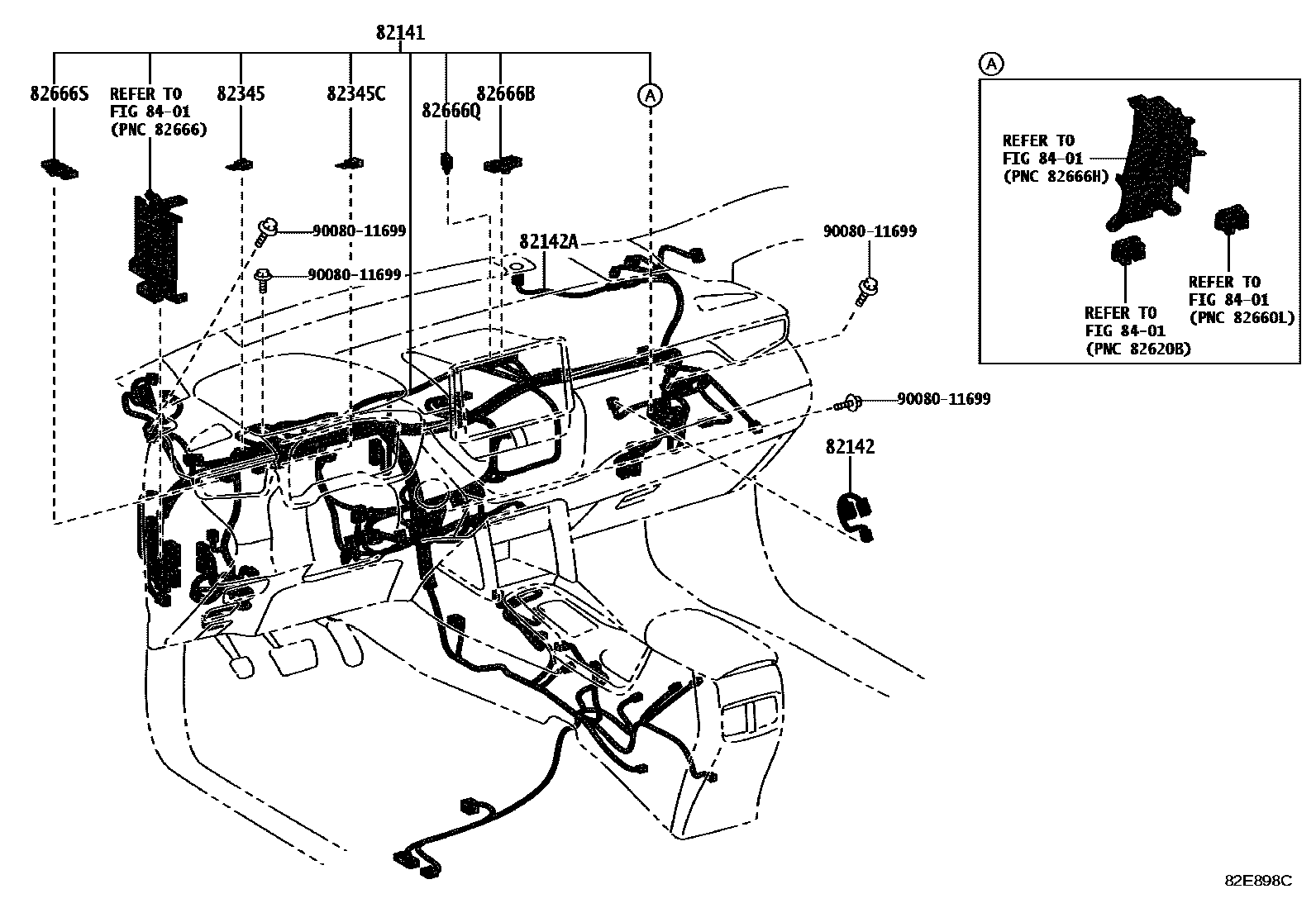

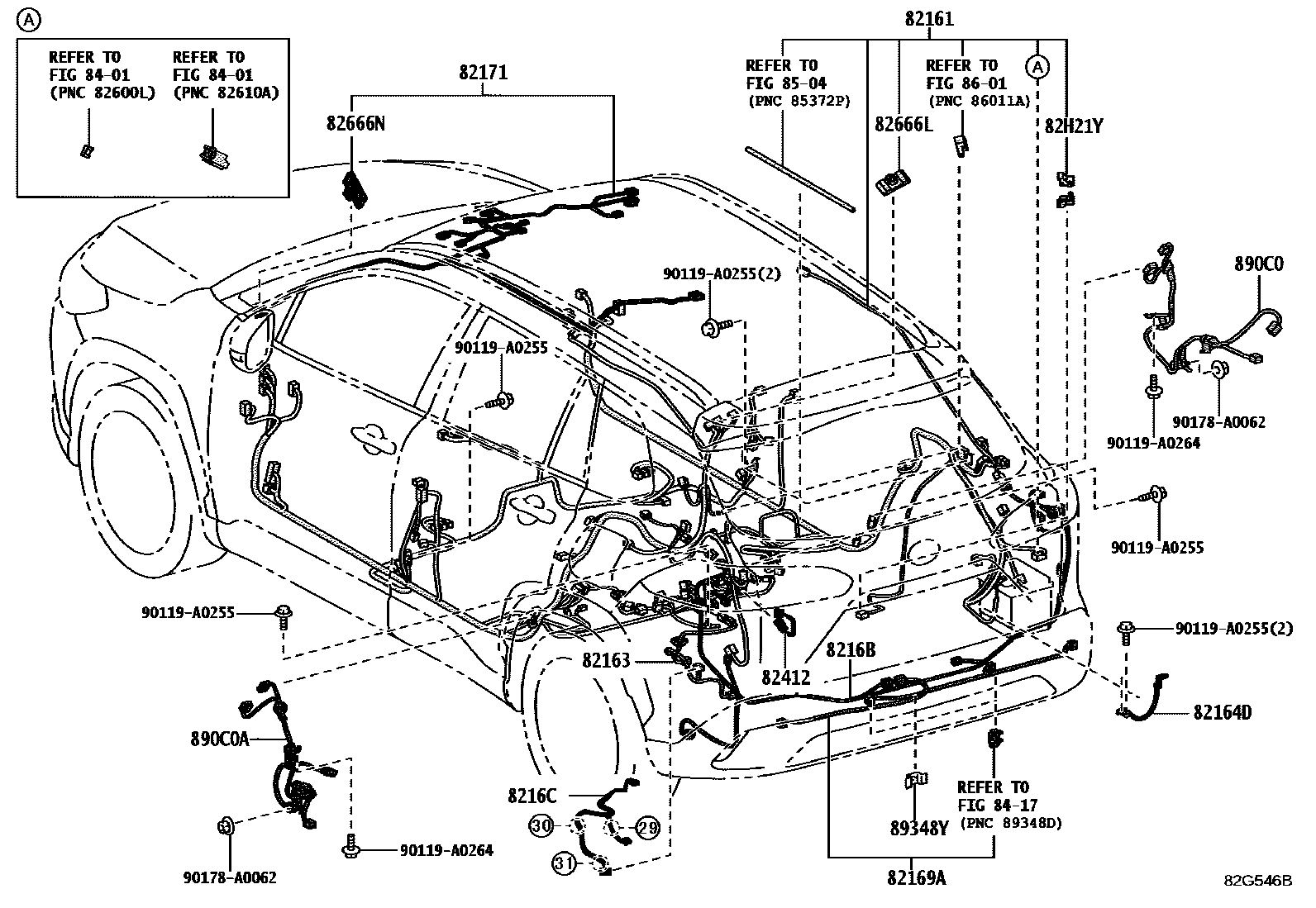

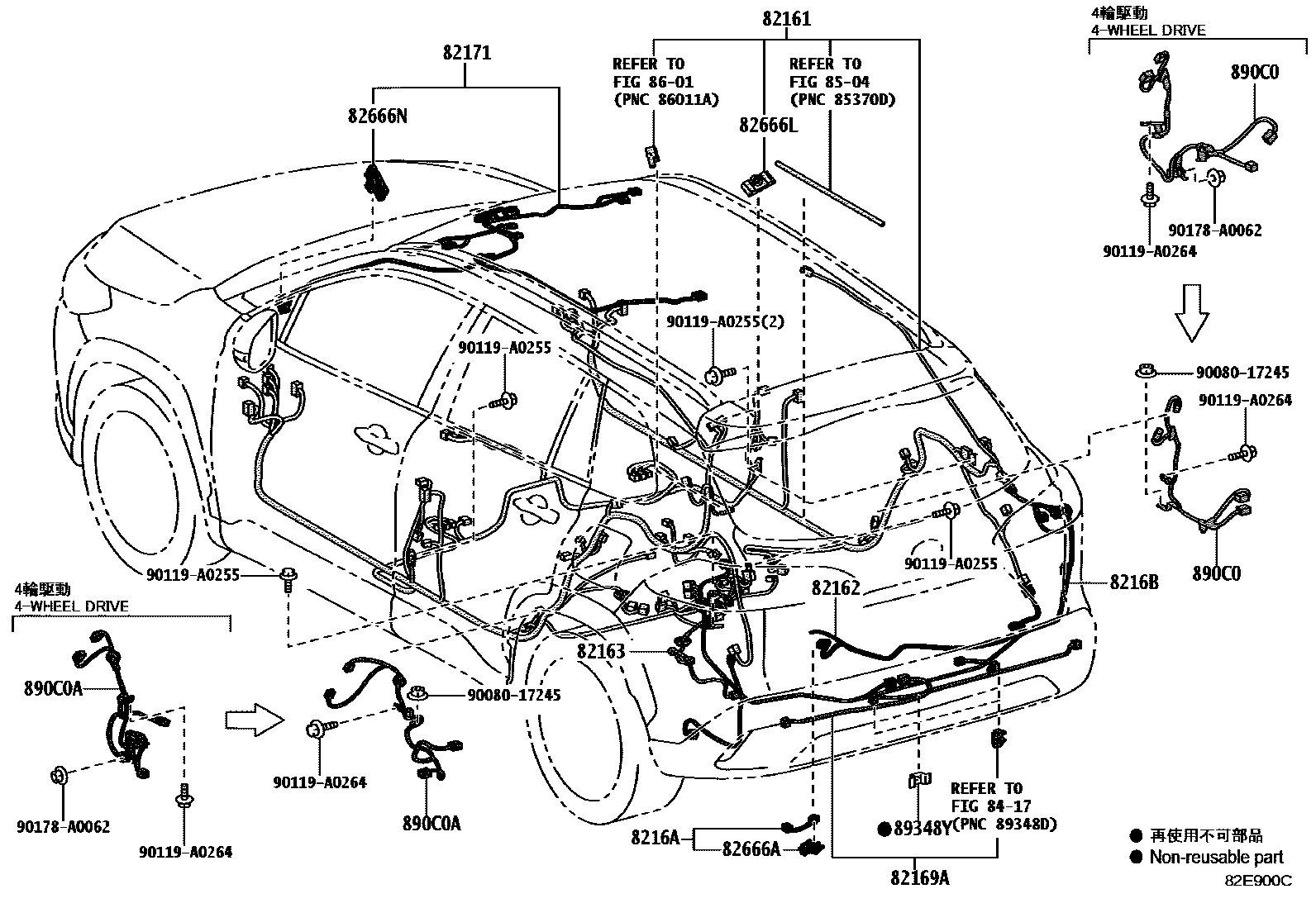

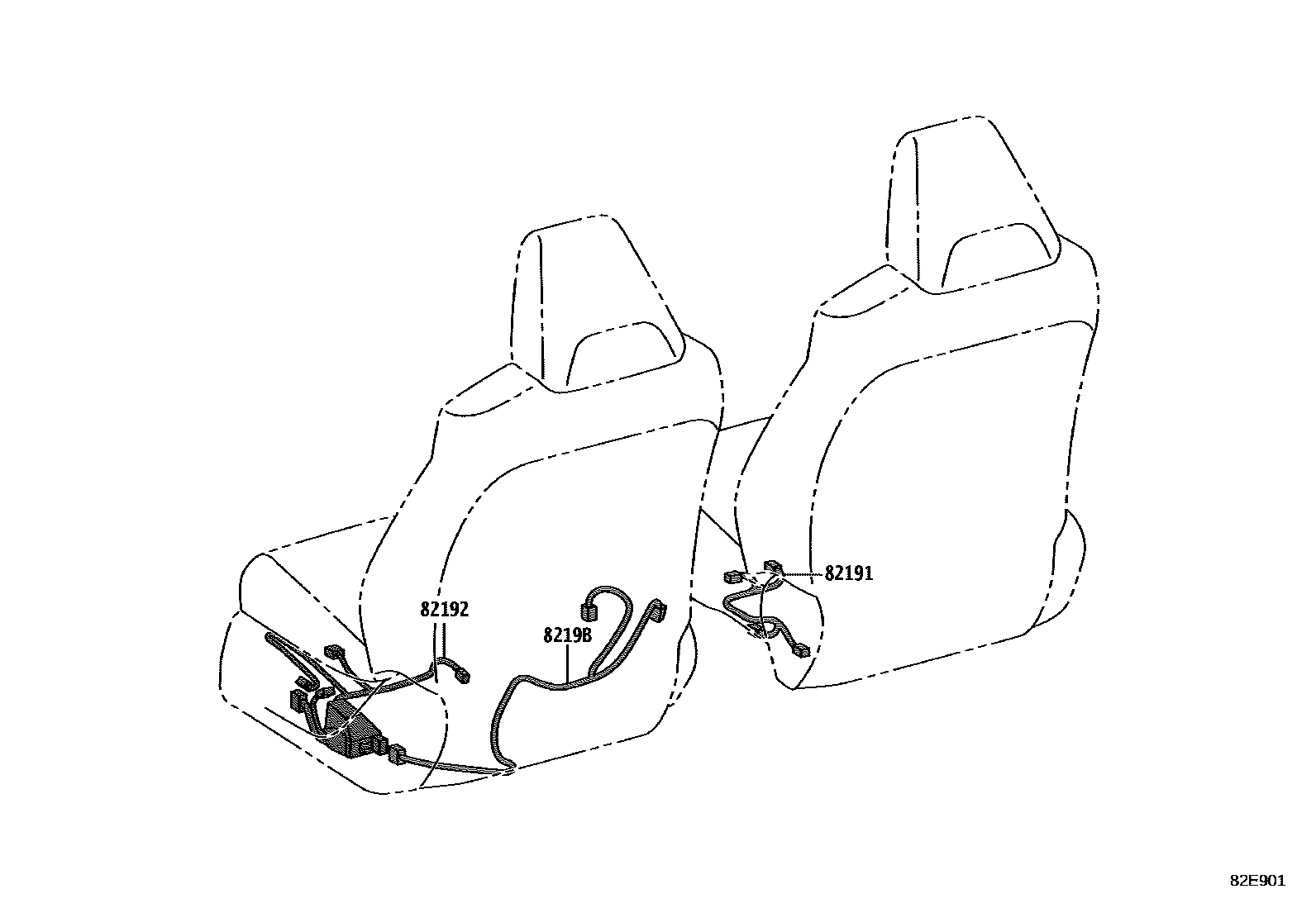

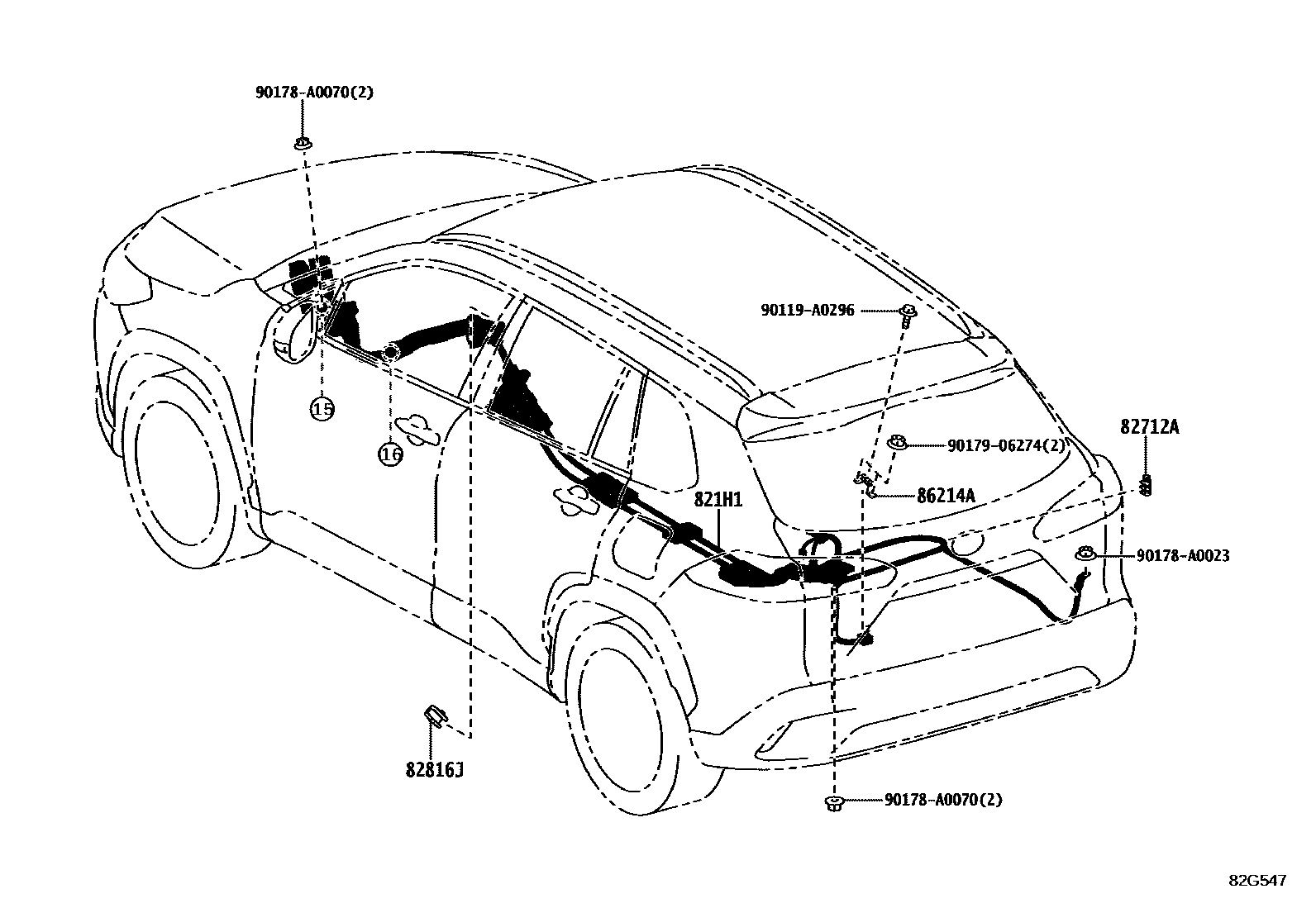

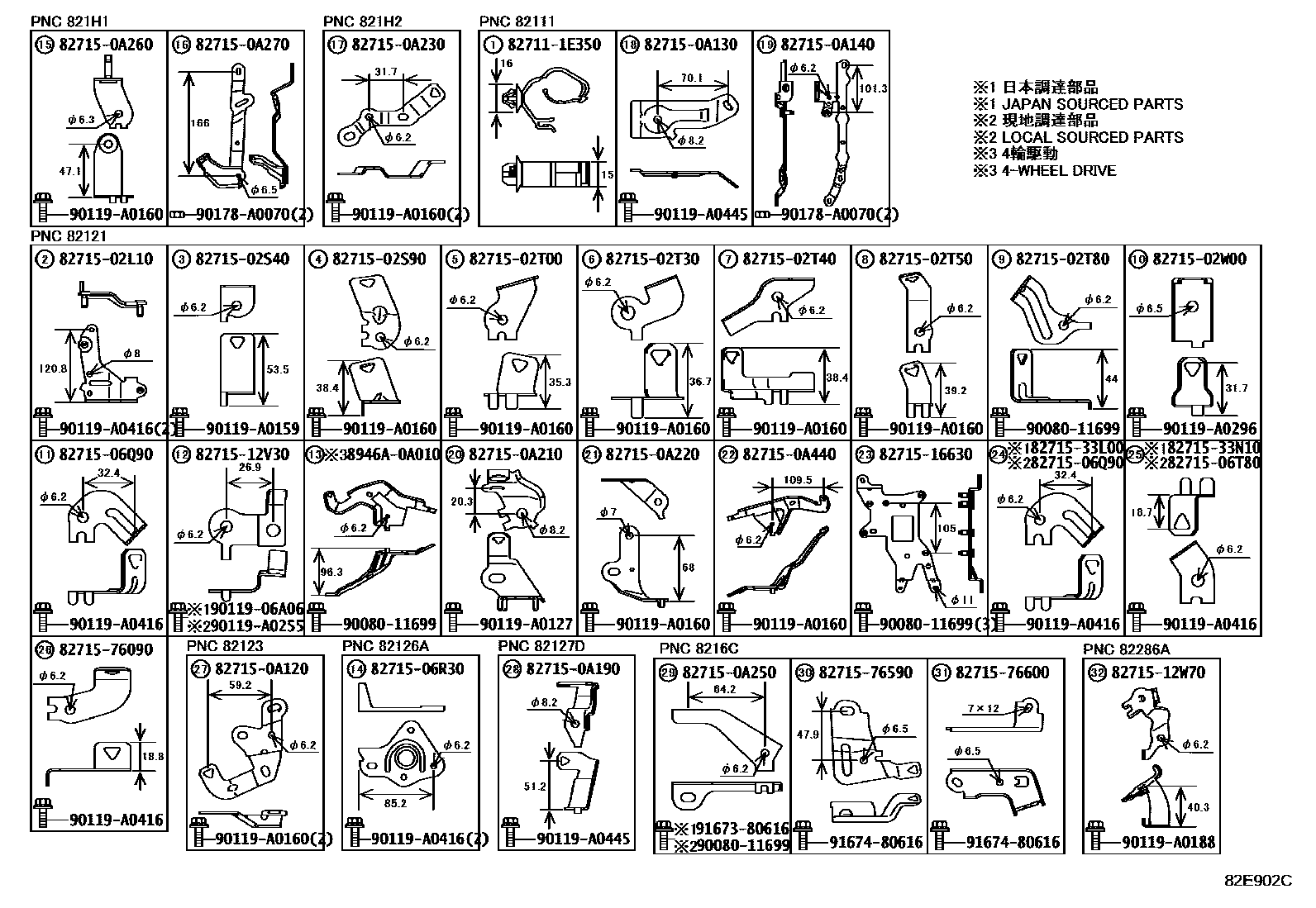

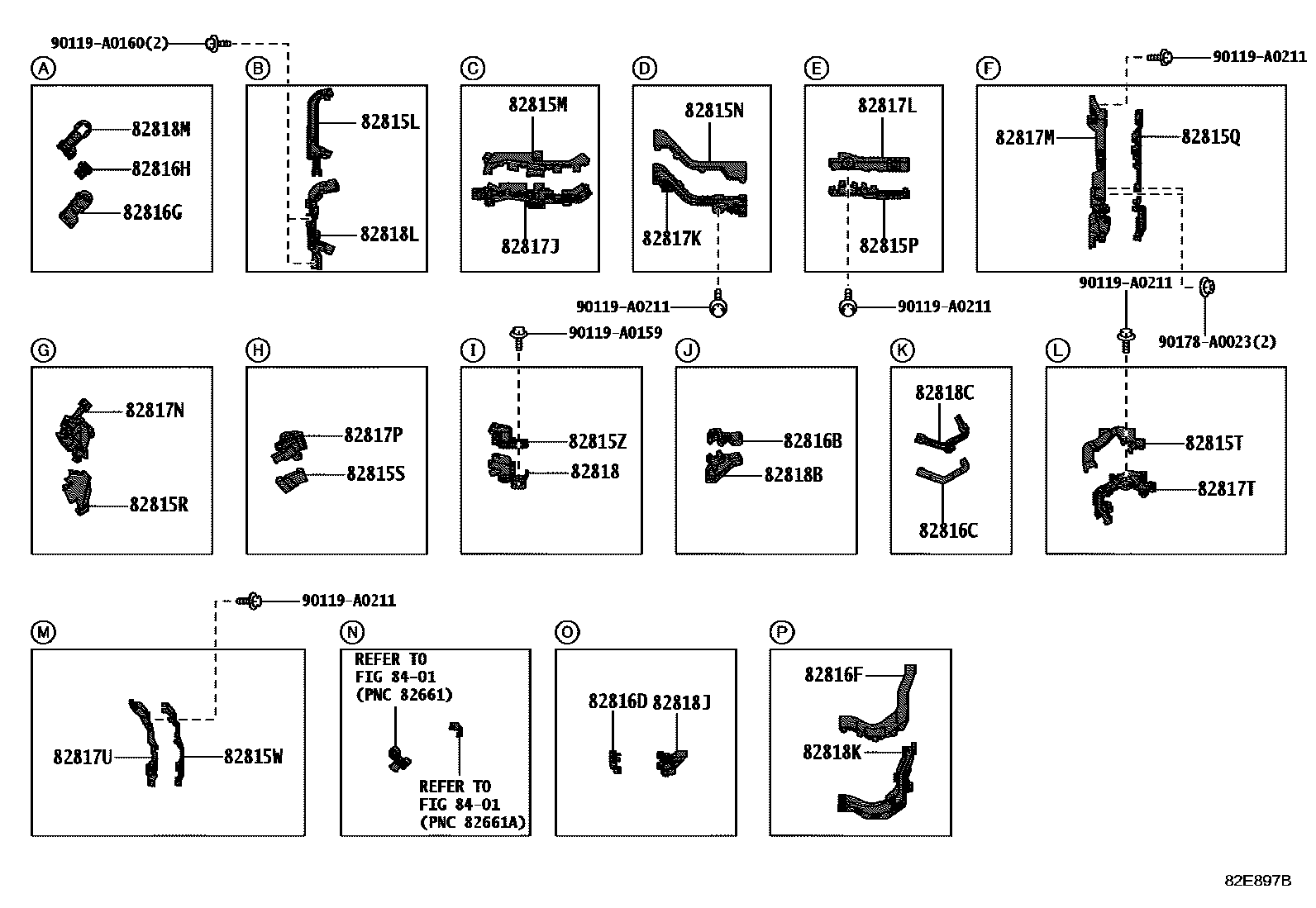

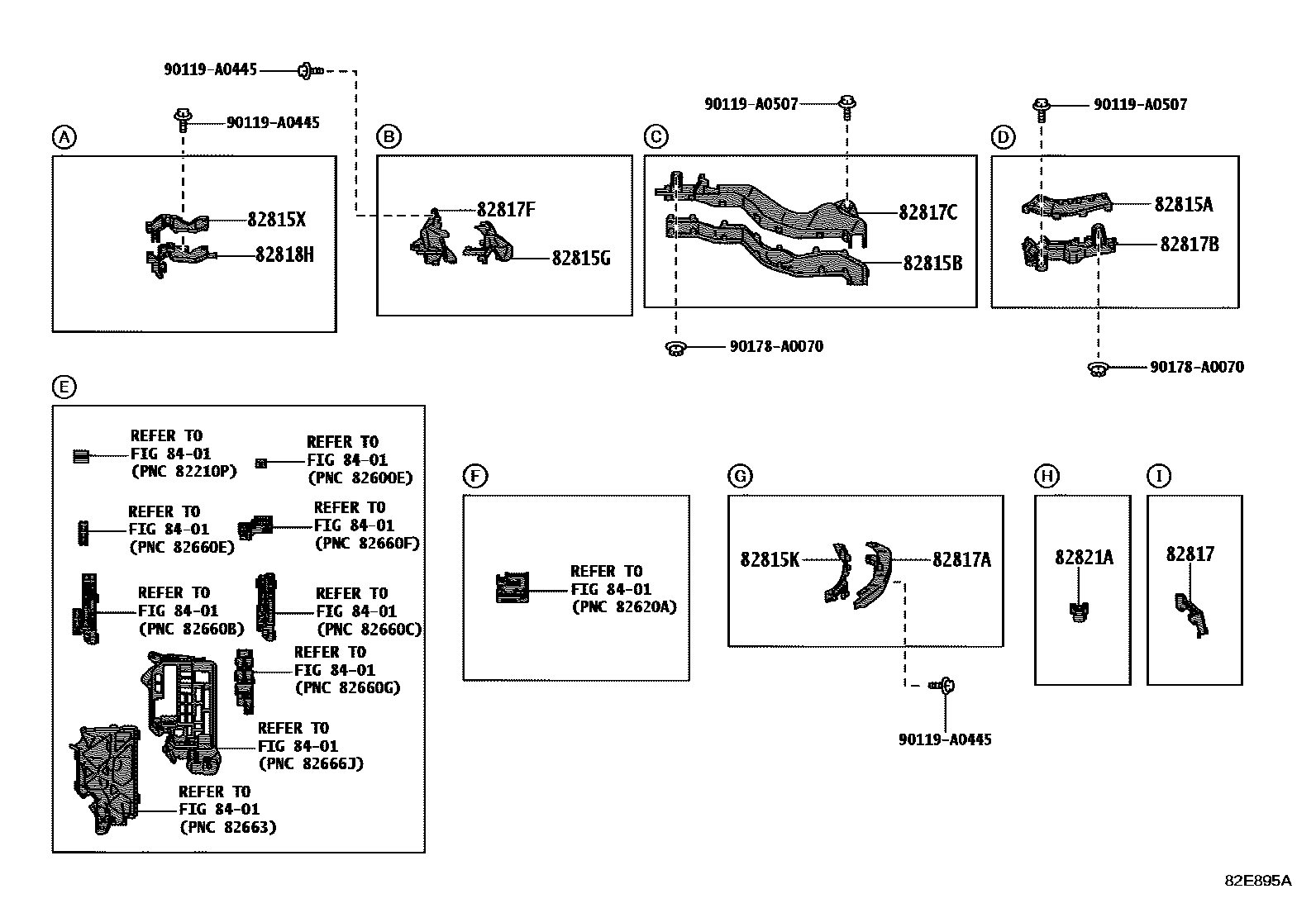

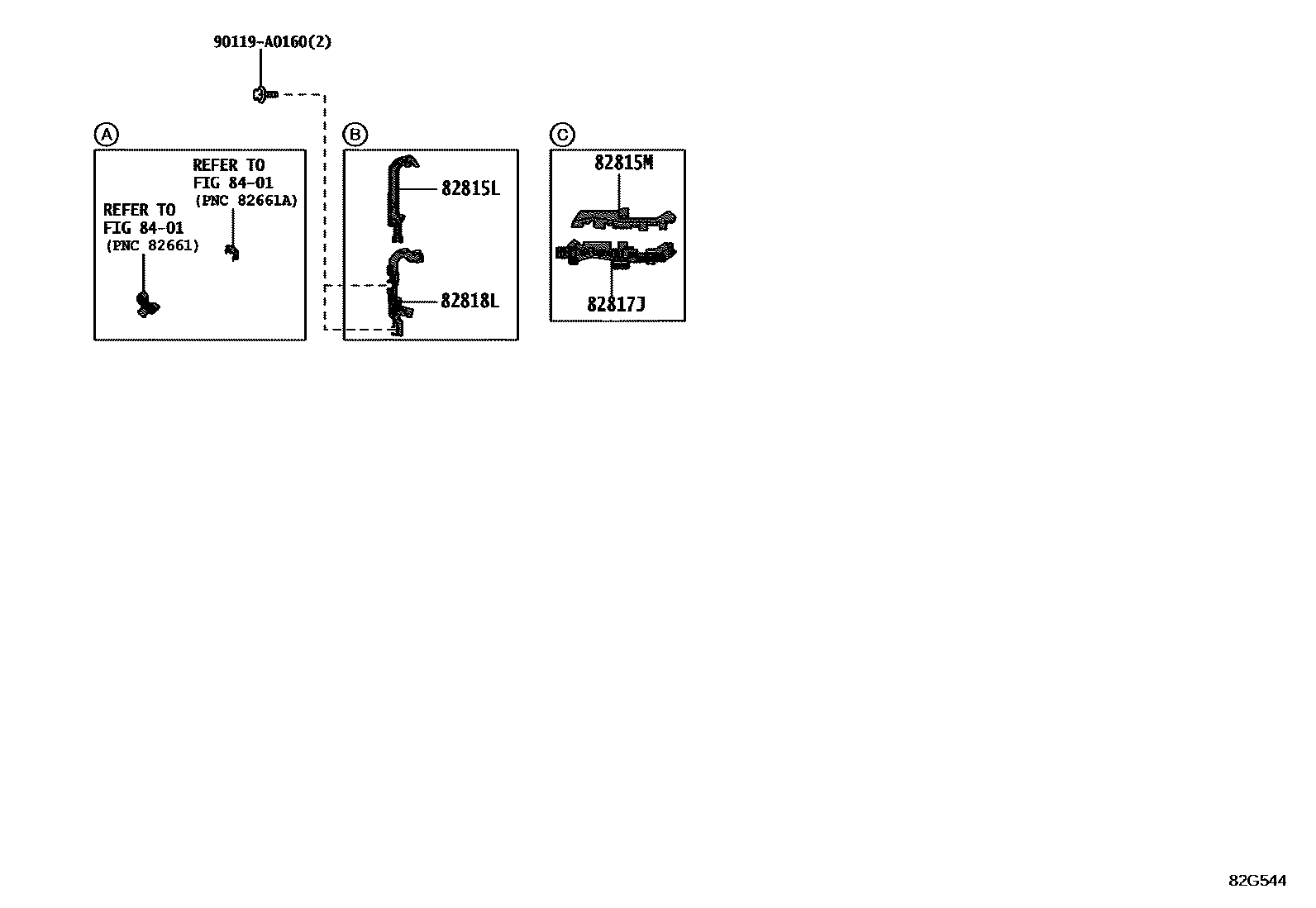

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-0A480 · 82111-0A750 · 82111-0A760 · 82111-0A770 · 82111-0A790 · 82111-0A810 · 82111-0A820 · 82111-0A830 · 82111-0A840 · 82111-0A860 · 82111-0A890 · 82111-0AA10 · 82111-0AE70 · 82111-0AE80 · 82111-0AE90 · 82111-0AF10 · 82111-0AF20 · 82111-0AF30 · 82111-0AF40 · 82111-0AF50 · 82111-0AF60 · 82111-0AF80 · 82111-0AF90 · 82111-0AG00 · 82111-0AG10 · 82111-0AK30 · 82111-0AK70 · 82111-0AL20 · 82111-0AL30 · 82111-0AL40 · 82111-0AL50 · 82111-0AL60 · 82111-0AU30 · 82111-0AU40 · 82111-0AU50 · 82111-0AU60 · 82111-0AU70 · 82111-0AU80 · 82111-0AU90 · 82111-0AV00 · 82111-0AV10 · 82111-0AZ60 · 82111-0AZ80 · 82111-0AZ90 · 82115-0A210 · 82115-0A220 · 82115-0A230 · 82115-0A240 · 82115-0A250 · 82115-0A360 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-0A040 · 82119-0A160 |
| 82121 | Engine wiring harness | 82121-0A220 · 82121-0A270 · 82121-0A360 · 82121-0A370 · 82121-0A380 · 82121-0A510 · 82121-0A520 |
| 82123 | Engine No. 3 wiring harness | 82123-16220 |
| 82125N | Engine No. 5 wiring harness | 82125-02590 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-02180 |
| 82127D | Engine No. 7 wiring harness | 82127-16020 |
| 82141 | Dashboard wiring harness | 82141-0AA10 · 82141-0AA11 · 82141-0AA20 · 82141-0AA21 · 82141-0AA30 · 82141-0AA31 · 82141-0AA40 · 82141-0AA41 · 82141-0AA50 · 82141-0AA51 · 82141-0AA60 · 82141-0AA61 · 82141-0AB00 · 82141-0AE20 · 82141-0AE40 · 82141-0AE50 · 82141-0AE60 · 82141-0AE70 · 82141-0AE90 · 82141-0AF00 · 82141-0AP30 · 82141-0AP31 · 82141-0AP40 · 82141-0AP41 · 82141-0AP50 · 82141-0AP51 · 82141-0AP60 · 82141-0AP61 · 82141-0AP70 · 82141-0AP71 · 82141-0AP80 · 82141-0AP81 · 82141-0AP90 · 82141-0AP91 · 82141-0AQ10 · 82141-0AQ11 · 82141-0AQ30 · 82141-0AQ31 · 82141-0AR30 · 82141-0AR31 · 82141-0AR40 · 82141-0AR41 · 82141-0AR50 · 82141-0AR51 · 82141-0AT60 · 82141-0AT61 · 82141-0AT70 · 82141-0AT71 · 82141-0AT80 · 82141-0AT81 · 82141-0AT90 · 82141-0AT91 · 82141-0AU00 · 82141-0AU01 · 82141-0AU10 · 82141-0AU11 · 82141-0AU20 · 82141-0AU21 · 82141-0AU30 · 82141-0AU31 · 82145-0AV00 · 82145-0AV10 · 82145-0AV20 · 82145-0AV30 · 82145-0AV40 · 82145-0AV50 · 82145-0AV60 · 82145-0AV70 · 82145-0AV80 · 82145-0AV90 · 82145-0AW00 · 82145-0AW10 · 82145-0AW20 · 82145-0AW30 · 82145-0AW40 · 82145-0AW50 · 82145-0AW60 · 82145-0AW70 · 82145-0AW80 · 82145-0AX00 · 82145-0AX10 · 82145-0AX20 · 82145-0AX40 · 82145-0AX50 |
| 82142 | Instrument panel wiring harness No. 2 | 82140-0A010 |
| 82142A | Instrument panel wiring harness No. 2 | 82142-0A050 |
| 82151 | Right front door wiring harness | 82151-0A220 · 82151-0A370 · 82151-0A380 · 82151-0A400 · 82151-0A410 · 82151-0AE90 · 82151-0AF00 · 82151-0AF10 · 82151-0AF20 · 82151-0AF30 |
| 82152 | Left front door wiring harness | 82152-0A220 · 82152-0A370 · 82152-0A380 · 82152-0A400 · 82152-0A410 · 82152-0AE40 · 82152-0AE50 · 82152-0AE60 · 82152-0AE70 · 82152-0AE80 |
| 82153A | Right rear door wiring harness | 82153-0A070 · 82153-0A110 |
| 82154A | Left rear door wiring harness | 82154-0A040 · 82154-0A080 |
| 82161 | floor wiring harness | 82161-0A460 · 82161-0A470 · 82161-0A480 · 82161-0AC10 · 82161-0AC20 · 82161-0AC40 · 82161-0AC50 · 82161-0AC70 · 82161-0AC80 · 82161-0AD00 · 82161-0AD10 · 82161-0AD20 · 82161-0AD30 · 82161-0AD40 · 82161-0AD60 · 82161-0AD80 · 82161-0AK30 · 82161-0AK31 · 82161-0AK40 · 82161-0AK41 · 82161-0AK50 · 82161-0AK60 · 82161-0AK61 · 82161-0AK70 · 82161-0AK71 · 82161-0AK80 · 82161-0AK90 · 82161-0AL00 · 82161-0AL10 · 82161-0AN50 · 82161-0AN51 · 82161-0AN60 · 82161-0AN61 · 82161-0AN70 · 82161-0AN71 · 82161-0AN80 · 82161-0AN81 · 82161-0AN90 · 82161-0AP00 · 82161-0AQ00 · 82161-0AQ01 · 82161-0AQ10 · 82199-0A020 · 82199-0A030 · 82199-0A040 · 82199-0A050 · 82199-0A060 · 82199-0A070 · 82199-0A080 · 82199-0A090 · 82199-0A100 · 82199-0A110 · 82199-0A120 · 82199-0A130 · 82199-0A140 · 82199-0A150 · 82199-0A160 · 82199-0A170 · 82199-0A180 · 82199-0A190 · 82199-0A200 |
| 82162 | Floor wiring harness No. 2 | 82162-0A040 |
| 82163 | Floor wiring harness No. 3 | 82163-0A010 · 82163-0A020 · 82163-0A060 · 82163-0A110 |
| 82164D | CABLE, PLANCHER, NO.5 | 82165-16010 |
| 82169A | CABLE, PLANCHER, NO.6 | 82169-0A110 · 8216C-0A010 · 8216C-0A020 |
| 8216A | No. 7 floor wiring harness | 8216A-0A170 |
| 8216B | No. 8 floor wiring harness | 8216B-0A010 · 8216B-0A330 · 8216B-0A340 · 8216B-0A380 · 8216B-0A400 · 8216B-0A640 · 8216B-0A650 · 8216B-0A660 · 8216B-0A670 · 8216B-0A750 · 8216B-0A760 · 8216B-0A770 · 8216B-0A780 |
| 8216C | FIL, PALIER NO.9 | 82169-0A230 |
| 82171 | Roof No. 1 wiring harness | 82171-0A640 · 82171-0A700 · 82171-0A720 · 82171-0A730 · 82171-0A740 · 82171-0A750 · 82171-0A770 · 82171-0AB60 · 82171-0AB70 · 82171-0AB80 · 82171-0AC10 · 82171-0AC20 |
| 82184 | Rear door No. 1 wiring harness | 82184-0A260 · 82184-0A490 · 82184-0A500 · 82184-0A520 · 82184-0AA60 · 82184-0AA70 · 82184-0AA80 · 82184-0AA90 · 82184-0AJ50 |
| 82186 | Rear window wiring harness No. 1 | 82186-0A040 |
| 82187 | Rear window wiring harness No. 2 | 82187-0A060 |
| 82191 | Front right seat wiring harness | 82191-0A020 |
| 82192 | Front left seat wiring harness | 82192-02330 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-0E110 |
| 821H1 | FIL, SOUS PLANCHER | 821H1-0A060 |
| 821H2 | CABLE, CLIMATISATION HV | 821H2-16030 |
| 82219C | sensor harness | 82219-0A040 |
| 82286A | Line 2 | 82286-02070 · 82286-12010 |
| 82345 | diode | 82345-20040 · 82345-32020 |
| 82345A | diode | 82345-12030 |
| 82345C | diode | 82345-20060 |
| 82412 | Fuel gauge wiring harness | 82412-0A010 |
| 82666A | Connector holder No. 2 | 82666-0A070 |
| 82666B | No. 3 connector holder | 82666-60220 |
| 82666G | No. 8 connector holder | 82666-12490 |
| 82666L | No. 9 connector holder | 82666-60220 |
| 82666N | No. 10 connector holder | 82666-60220 |
| 82666Q | No. 12 connector holder | 82666-20270 |
| 82666S | No. 13 connector holder | 82666-22070 |
| 82712A | Wire harness bracket | 82712-16050 |
| 82815A | Wiring harness protector cover | 82815-12L10 |
| 82815B | Wiring harness protector cover | 82815-12L20 |
| 82815G | Wiring harness protector cover | 82815-12L30 |
| 82815K | No. 8 wire harness protector cover | 82815-12L00 |
| 82815L | No. 9 wire harness protector cover | 82815-12B00 |
| 82815M | No. 10 wire harness protector cover | 82815-12D60 |
| 82815N | No. 11 wire harness protector cover | 82815-12D80 |
| 82815P | No. 12 wire harness protector cover | 82815-12E00 |
| 82815Q | No. 13 wire harness protector cover | 82815-12E10 |
| 82815R | No. 14 wire harness protector cover | 82815-12E20 |
| 82815S | No. 15 wire harness protector cover | 82815-12E30 |
| 82815T | No. 16 wire harness protector cover | 82815-12E40 |
| 82815W | No. 2 wire harness protector cover | 82815-12E50 |
| 82815X | No. 3 wire harness protector cover | 82815-12D10 |
| 82815Z | COUV., PROTECTEUR FAIS. FILS ELEC., NO.18 | 82815-12E70 |
| 82816B | COUV., PROTECTEUR FAIS. FILS ELEC., NO.1 | 82815-12E80 |
| 82816C | COUV., PROTECTEUR FAIS. FILS ELEC., NO.2 | 82815-12E90 |
| 82816D | COUV., PROTECTEUR FAIS. FILS ELEC., NO.3 | 82815-12F60 |
| 82816F | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.4 | 82815-12F70 |
| 82816G | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.5 | 82815-33J10 |
| 82816H | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.6 | 82815-33L00 |
| 82816J | CACHE, PROTECTEUR FAISCEAU CABLAGE, NO.7 | 82815-16030 |
| 82817 | No. 1 wire harness protection device | 82817-12W30 |
| 82817A | No. 2 wire harness protection device | 82817-12Y70 |
| 82817B | No. 3 wire harness protection device | 82817-12Y80 |
| 82817C | No. 4 wire harness protection device | 82817-12Y90 |
| 82817F | No. 7 wire harness protection device | 82817-12Z00 |
| 82817J | No. 9 wire harness protection device | 82817-12R60 |
| 82817K | No. 10 wire harness protection device | 82817-12R80 |
| 82817L | No. 11 wire harness protection device | 82817-12S00 |
| 82817M | No. 12 wire harness protection device | 82817-12S10 |
| 82817N | No. 13 wire harness protection device | 82817-12S20 |
| 82817P | No. 14 wire harness protection device | 82817-12S30 |
| 82817T | No. 15 wire harness protection device | 82817-12S40 |
| 82817U | No. 16 wire harness protection device | 82817-12S50 |
| 82818 | No. 2 wire harness protection device | 82817-12S70 |
| 82818B | No. 3 wire harness protection device | 82817-12S80 |
| 82818C | No. 4 wire harness protection device | 82817-12S90 |
| 82818G | No. 8 wire harness protection device | 82817-10350 |
| 82818H | PROTECTEUR, FAISCEAU DE FILS, NO.9 | 82817-12V50 |
| 82818J | PROTECTEUR, FAISCEAU DE FILS, NO.10 | 82817-12T60 |
| 82818K | PROTECTEUR, FAISCEAU DE FILS, NO.11 | 82817-12T70 |
| 82818L | PROTECTEUR, FAISCEAU DE FILS, NO.12 | 82817-12V00 |
| 82818M | PROTECTEUR, FAISCEAU DE FILS, NO.13 | 82817-33S70 |

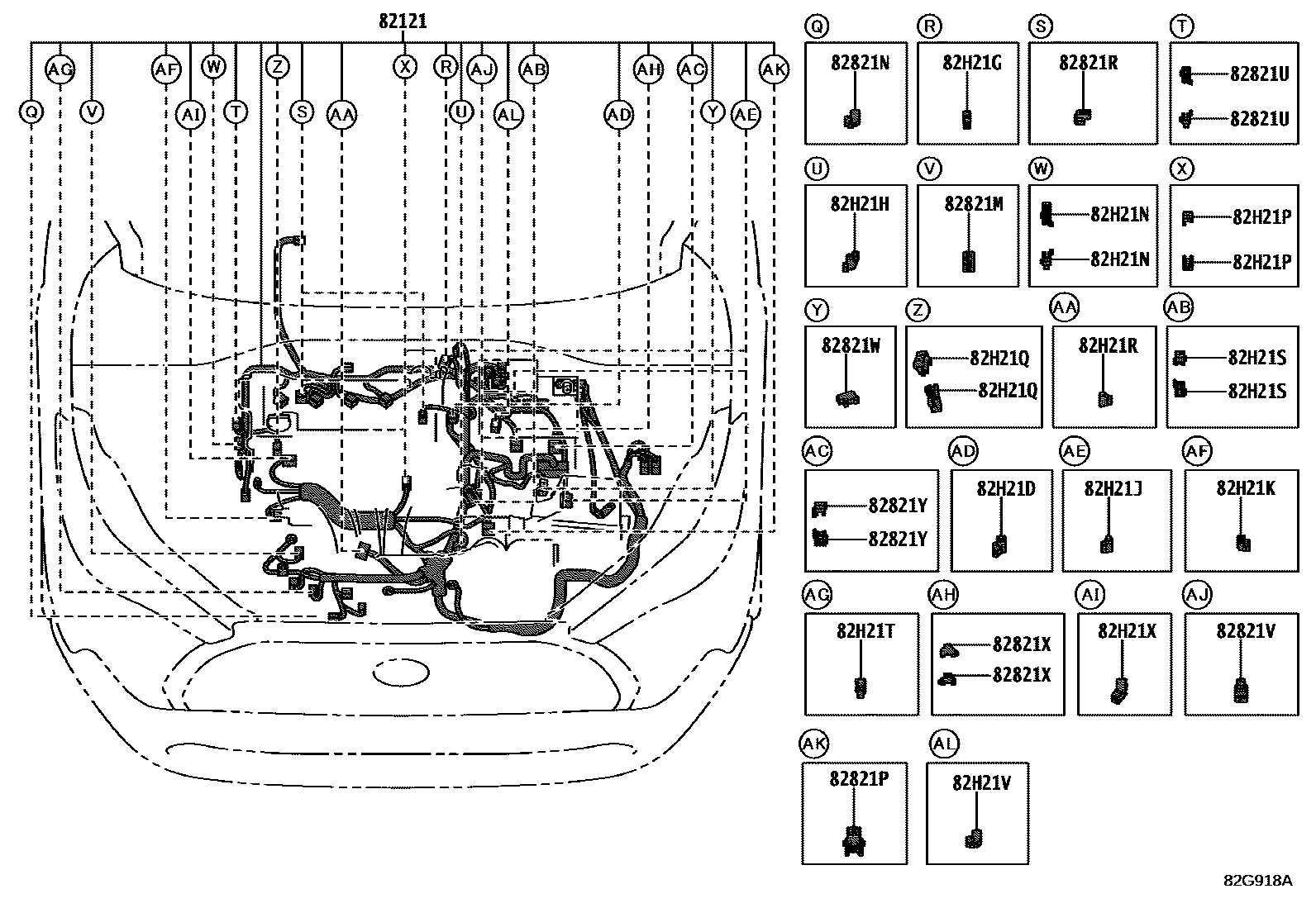

| 82821A | Connector cover | 82821-30650 |
| 82821E | Connector cover | 82821-50780 |
| 82821M | Connector cover | 82821-33630 |
| 82821N | COUVERCLE, CONNECTEUR | 82821-12740 |
| 82821P | COUVERCLE, CONNECTEUR | 82821-12B40 |
| 82821R | Connector cover | 82821-33590 |
| 82821U | Connector cover | 82821-33610 |
| 82821V | Connector cover | 82821-12750 |
| 82821W | Connector cover | 82821-33690 |
| 82821X | Connector cover | 82821-33490 |
| 82821Y | COUVERCLE, CONNECTEUR | 82821-30600 |
| 82823S | BOUCHON, BORNE DEMARREUR | 28192-F2090 |

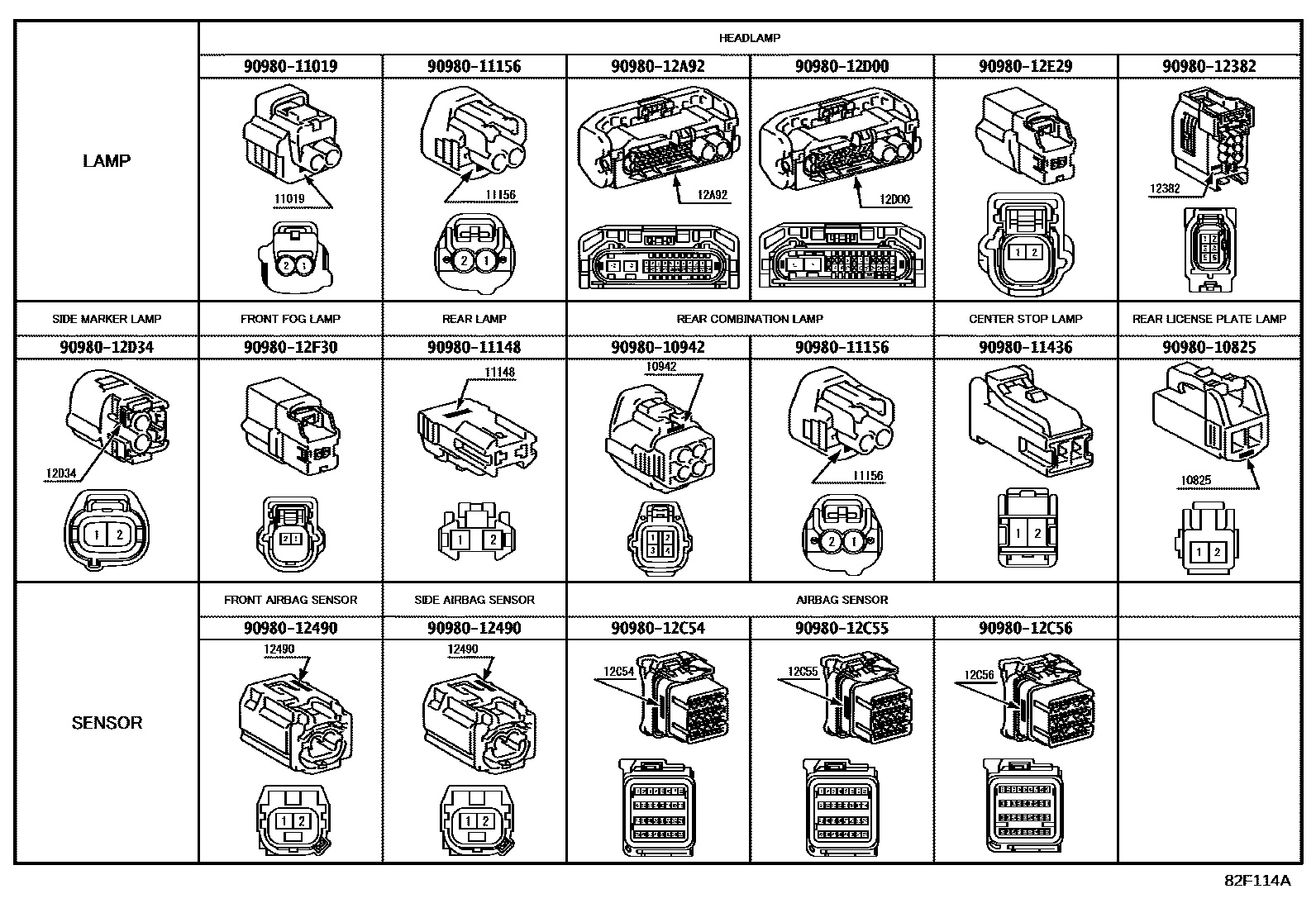

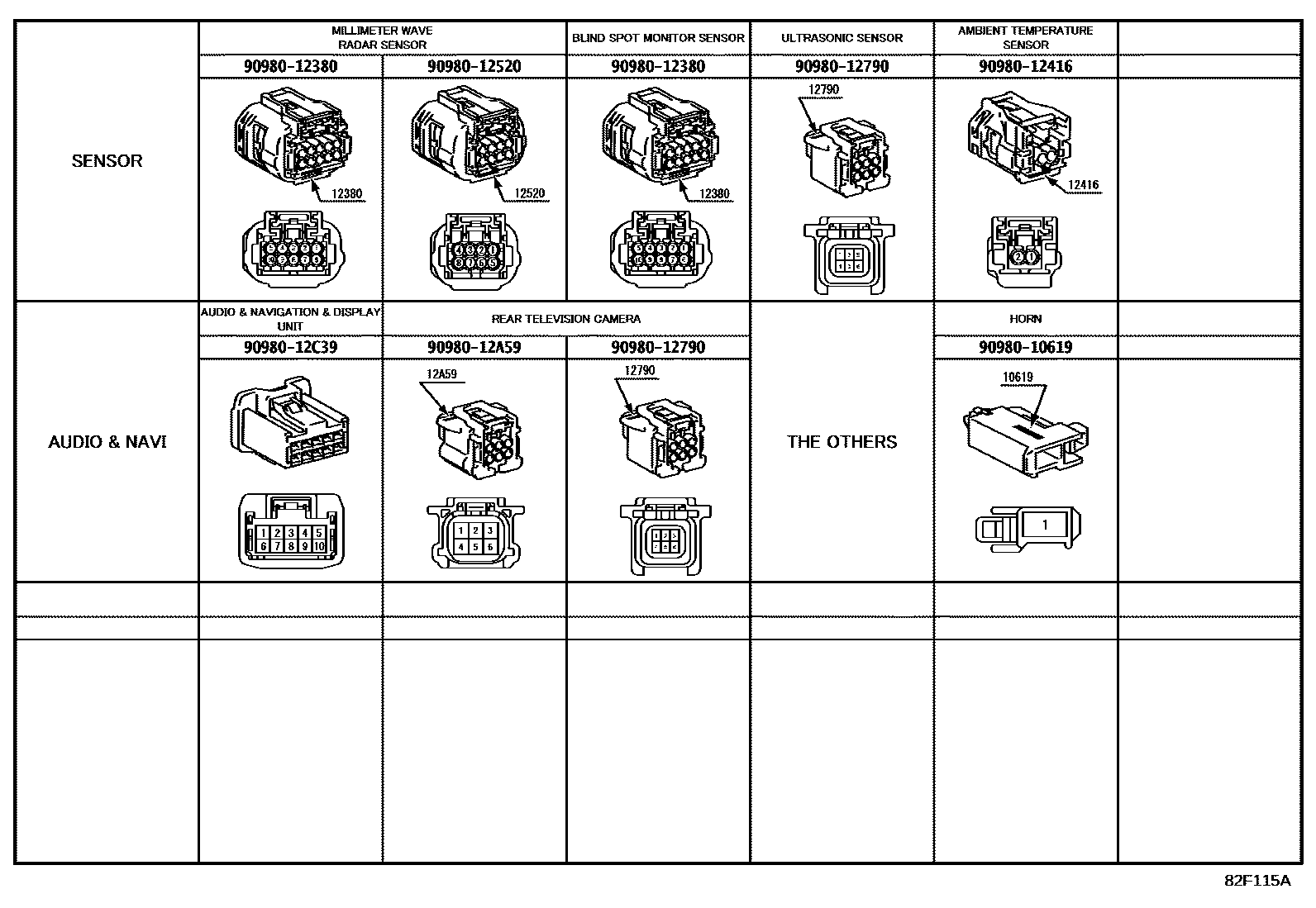

| 82824 | Harness connector | 82824-16080 |
| 8282A | CHAPEAU, BOULON MISE A LA TERRE, NO.1 | 8282A-52010 |
| 8282AA | CHAPEAU, BOULON MISE A LA TERRE, NO.2 | 8282A-52010 |
| 82H21C | CACHE, CONNECTEUR | 82821-33790 |
| 82H21D | CACHE, CONNECTEUR | 82821-33800 |
| 82H21G | CACHE, CONNECTEUR | 82821-20510 |
| 82H21H | CACHE, CONNECTEUR | 82821-33620 |
| 82H21J | CACHE, CONNECTEUR | 82821-33810 |
| 82H21K | CACHE, CONNECTEUR | 82821-33830 |
| 82H21N | CACHE, CONNECTEUR | 82821-33650 |
| 82H21P | CACHE, CONNECTEUR | 82821-33660 |
| 82H21Q | CACHE, CONNECTEUR | 82821-33700 |
| 82H21R | CACHE, CONNECTEUR | 82821-33750 |
| 82H21S | CACHE, CONNECTEUR | 82821-33780 |
| 82H21T | CACHE, CONNECTEUR | 82821-33860 |
| 82H21V | CACHE, CONNECTEUR | 82821-33890 |
| 82H21X | CACHE, CONNECTEUR | 82821-50510 |
| 82H21Y | CACHE, CONNECTEUR | 82821-33660 |
| 86214A | Radio ground bracket | 86214-47020 |
| 890C0 | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.1 | 890C0-0A010 · 890C0-0A070 |
| 890C0A | ENS. DE CABLE, FREIN DE STATIONNEMENT, NO.2 | 890C0-0A020 · 890C0-0A080 |
| 89348Y | ATTACHE, CAPTEUR ULTRASONS, ARRIERE | 89348-50050 |
