Toyota COROLLA 变矩器、前油泵(CVT) — Figure 3402

Toyota COROLLA EPC diagram 3402, 变矩器、前油泵(CVT), with 2 images and 13 PNC and OE references.

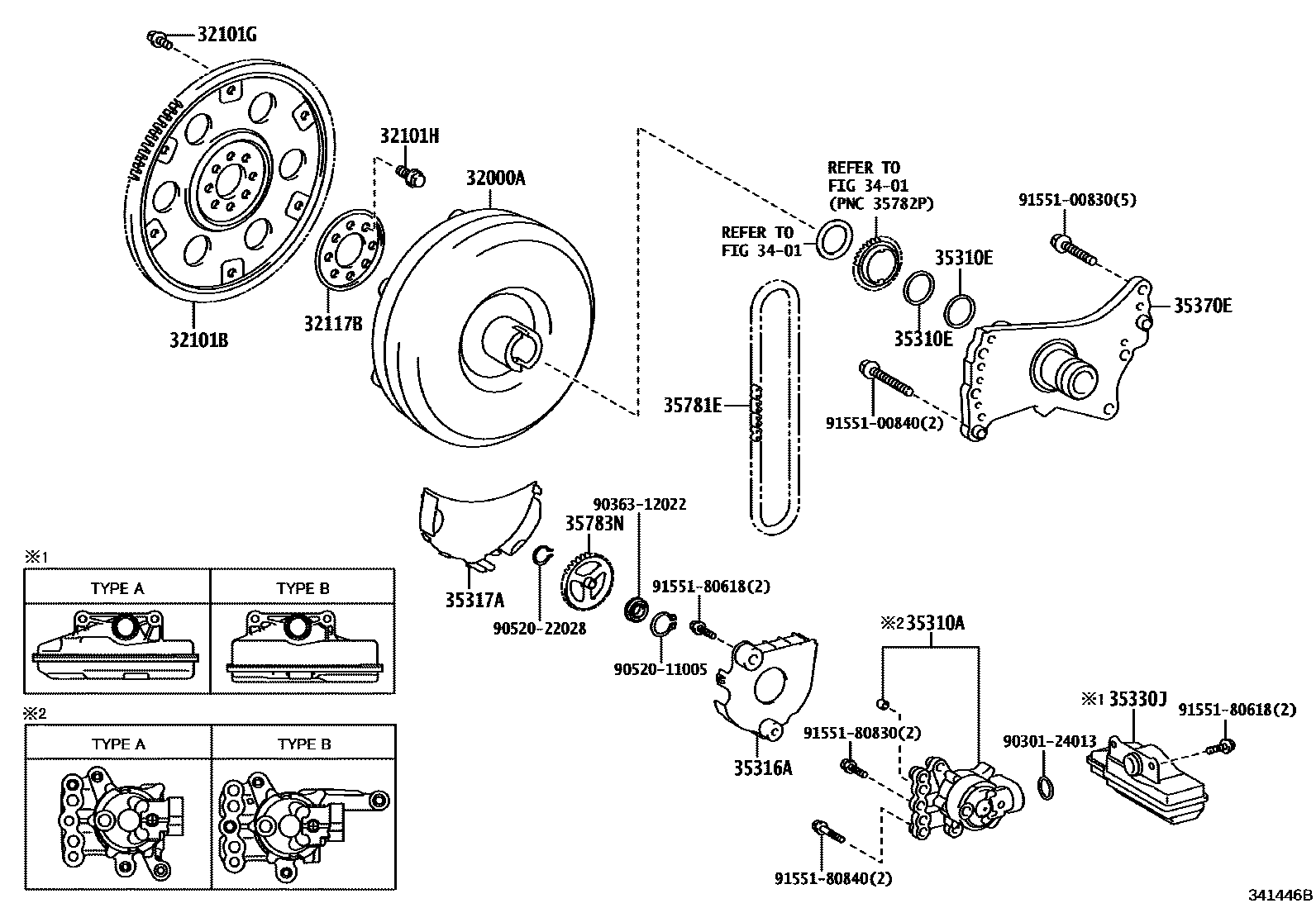

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 341446B
变矩器、前油泵(CVT) — 341446B (202109 – 202311)

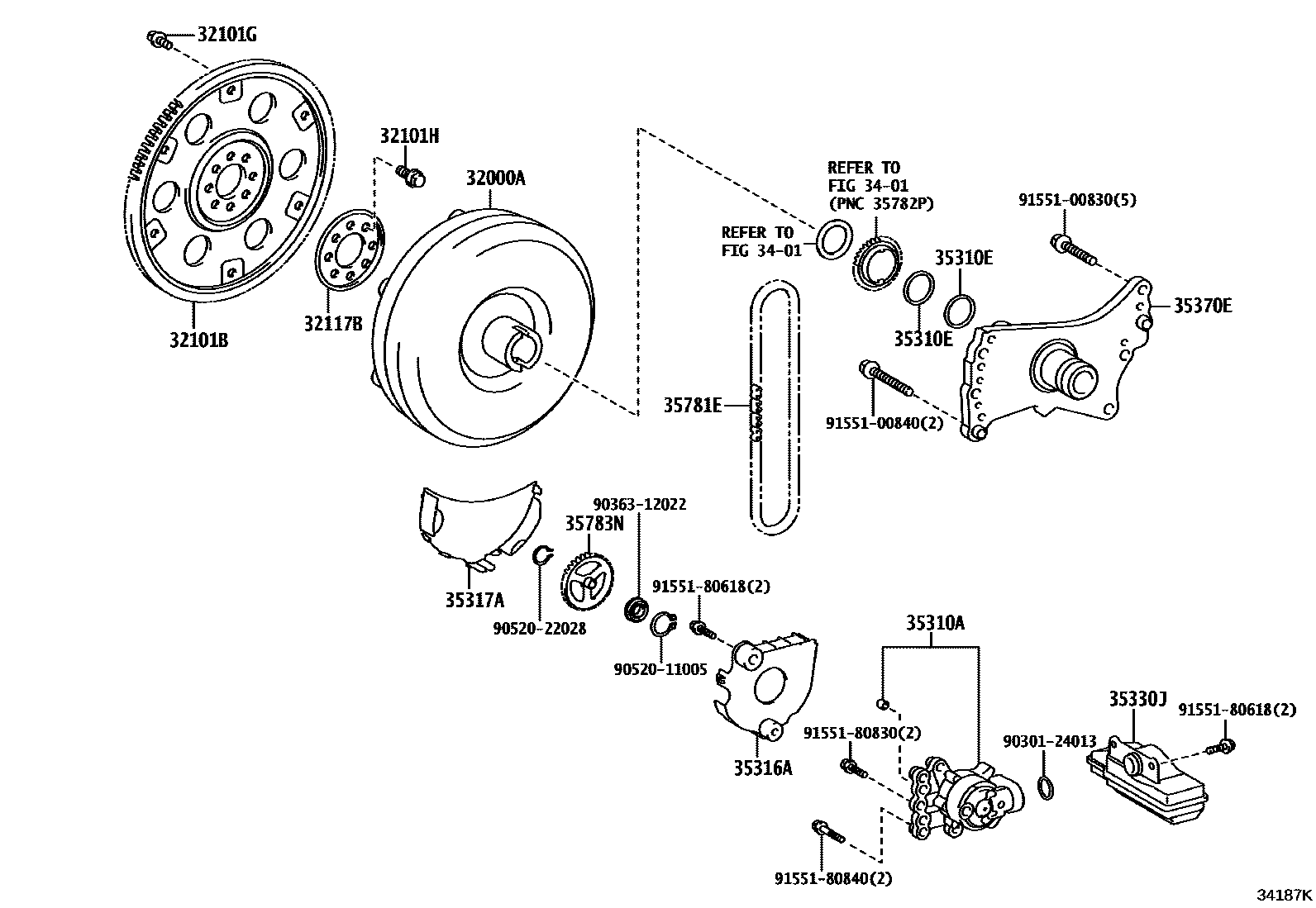

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 34187K
变矩器、前油泵(CVT) — 34187K (202311 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000ATorque converter assembly32000-12520
32101BTransmission plate and ring gear sub-assembly32101-02050 · 32101-12120
32101GBolts (for securing transmission plate and torque converter)90109-09001 · 90119-09025
32101HHexagonal bolts (used to fix the transmission plate)90105-12404
32117BRear transmission plate spacer32117-02030 · 32117-33010
35310AFront oil pump assembly35310-12200 · 35310-28050 · 35310-42010
35310ET-type oil seal (for front oil pump)35617-12060
35316APLAQUE, SEPARATEUR POMPE HUILE TRANSMISSION, NO.135316-12010
35317APLAQUE, SEPARATEUR POMPE HUILE TRANSMISSION, NO.235317-12010
35330JENS. CREPINE, HUILE35330-12080 · 35330-28040
35370EENS. ARBRE, STATOR (CVT)35370-12120
35781ECHAINE, ENTRAIN TRANSMISSION35781-12010 · 35781-42010
35783NPIGNON, ENTRAINE35783-12060
