Toyota COROLLA 燃油喷射系统 — Figure 2211

Toyota COROLLA EPC diagram 2211, 燃油喷射系统, with 2 images and 28 PNC and OE references.

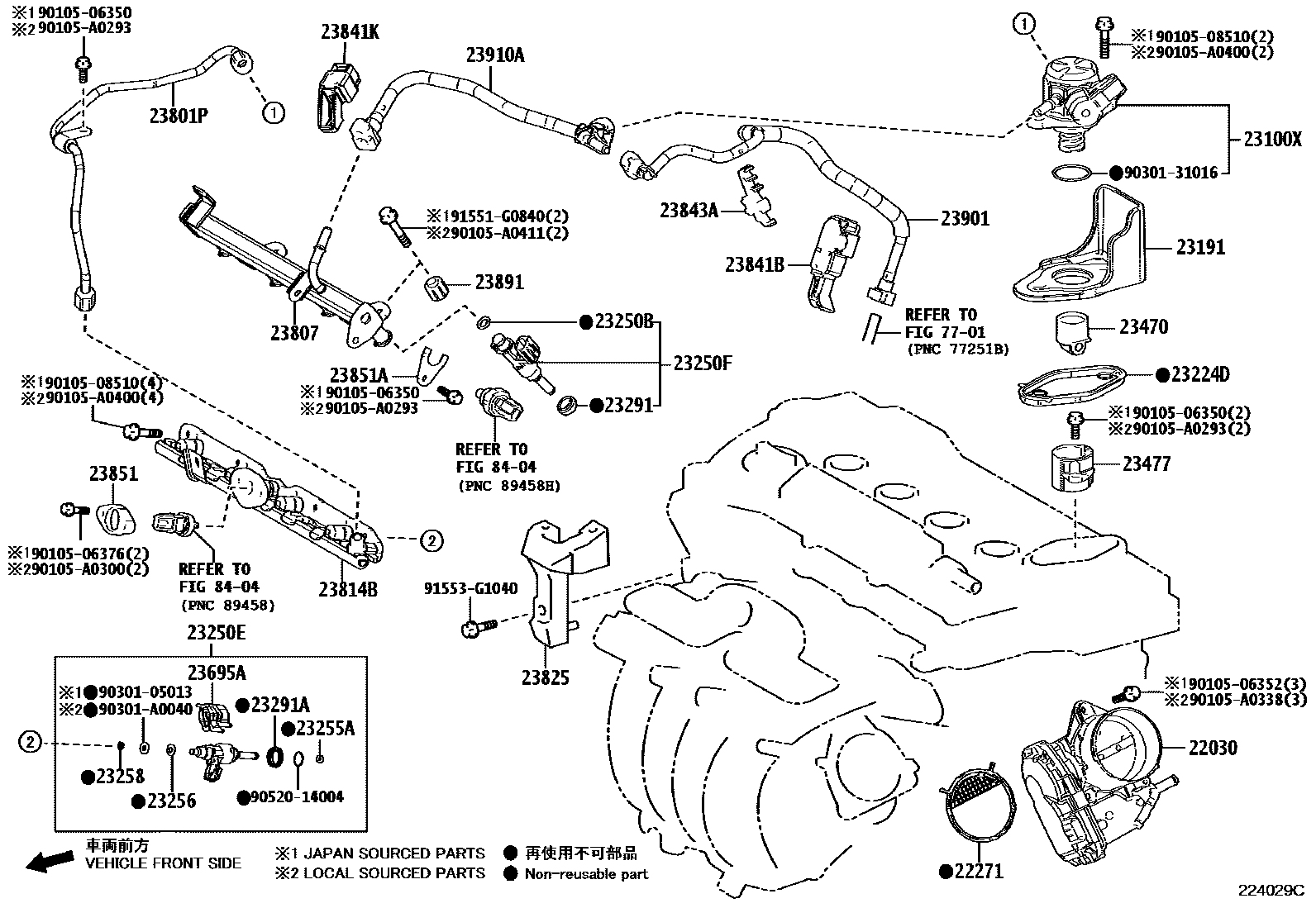

Toyota COROLLA 燃油喷射系统 EPC diagram — 224029C
燃油喷射系统 — 224029C (202109 – 999999)

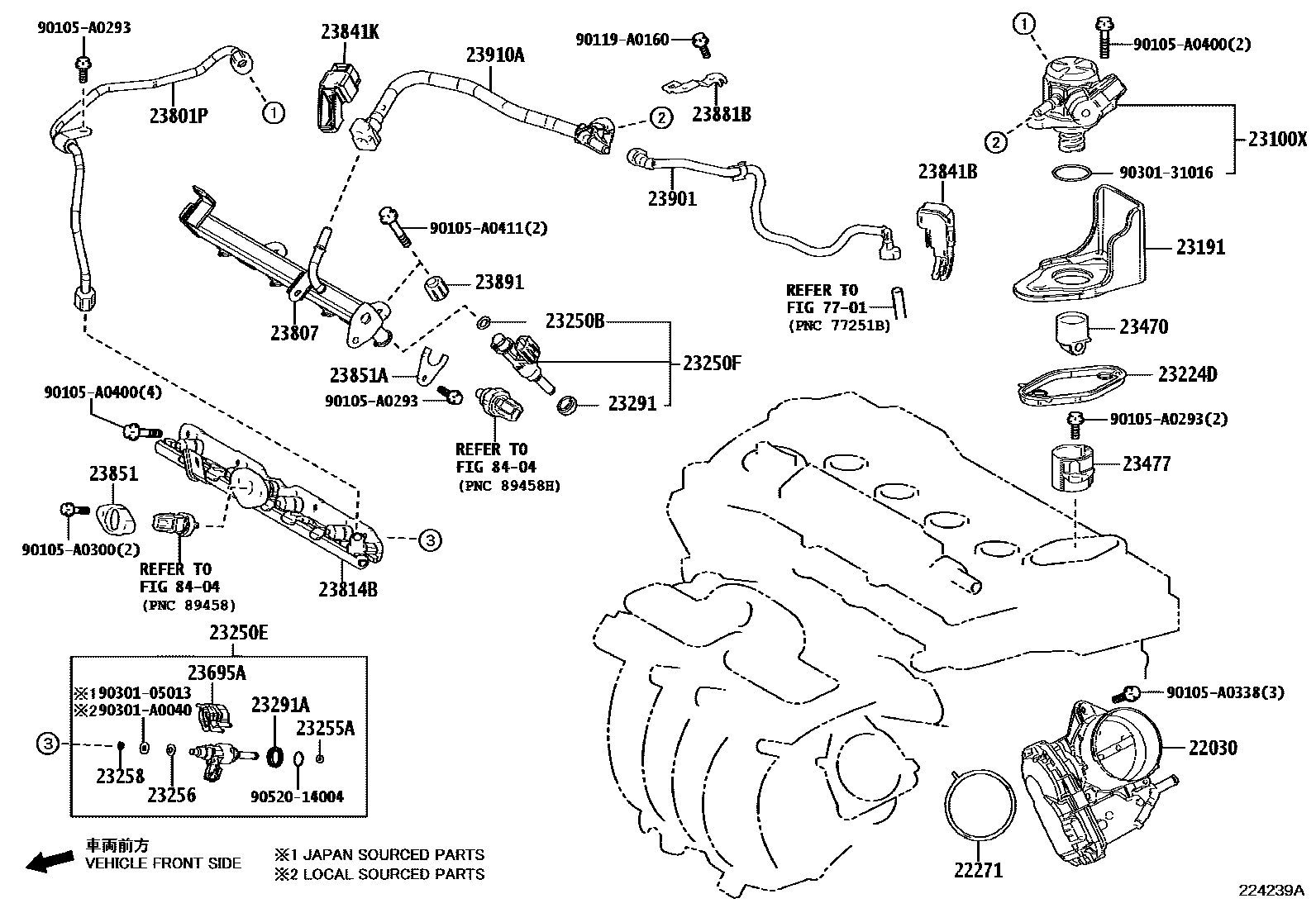

Toyota COROLLA 燃油喷射系统 EPC diagram — 224239A
燃油喷射系统 — 224239A (202305 – 999999)

PNC and OE references

PNCPart nameOE numbers
22030Electronic throttle body assembly22030-24010 · 22030-F2010
22271Throttle body gasket22271-24010 · 22271-24020
23100Xfuel pump assembly23101-24060 · 23101-F0010
23191BRIDE, POMPE CARBURANT23191-25050 · 23214-F2010 · 23214-F2080
23224DJOINT D'ETANCHEITE, ENTRETOISE DE POMPE A CARBURANT23224-25011 · 23224-F0010 · 23224-F0011
23250BO-ring (for fuel injector)90301-07037 · 90301-A0036 · 90301-C0072
23250FENS INJECTEUR, CARBURANT(POUR PORT)23209-29115 · 23209-29165 · 23209-29185
23255AInjector seal23255-25010 · 23255-F0010
23256No. 1 injector retaining ring23256-25010 · 23256-F0010
23258No. 3 injector retaining ring23258-31020 · 23258-47010
23291Injector vibration isolation pad23291-0V020 · 23291-28020
23291AInjector vibration isolation pad23291-31020
23470Fuel pump tappet assembly23470-25010 · 23470-F0010
23477fuel pump tappet guide23477-25010 · 23477-F2010 · 23477-F2020
23695AInjector body clamp23695-24010
23801PNo. 1 fuel pipe sub-assembly23801-24070 · 23801-F2010
23807Oil pipe sub-assembly23814-24020 · 23814-F2020
23814Boil pipeline23814-24010 · 23814-24011
23825PROTECTION, ALIM CARBURANT23825-24010 · 23825-F2050
23841BNo. 1 fuel pipe clamp (for EFI)23841-24040 · 23841-37160
23841KATTACH, TUY ESS23841-25040
23843ANo. 3 fuel pipe clamp (for EFI)23847-24010
23851SUPPORT, CAPTEUR PRESSION CARBURANT, NO.123851-25020 · 23851-F2010
23851ASUPPORT, CAPTEUR PRESSION CARBURANT, NO.223851-25030 · 23851-F2080
23881Bfuel hose bracket23881-F2030
23891oil pipe septum23891-24010
23901Fuel pipe sub-assembly23901-F2200 · 23901-F2230
23910AFuel pipe sub-assembly23901-24081 · 23901-24100
