Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 3 images and 10 PNC and OE references.

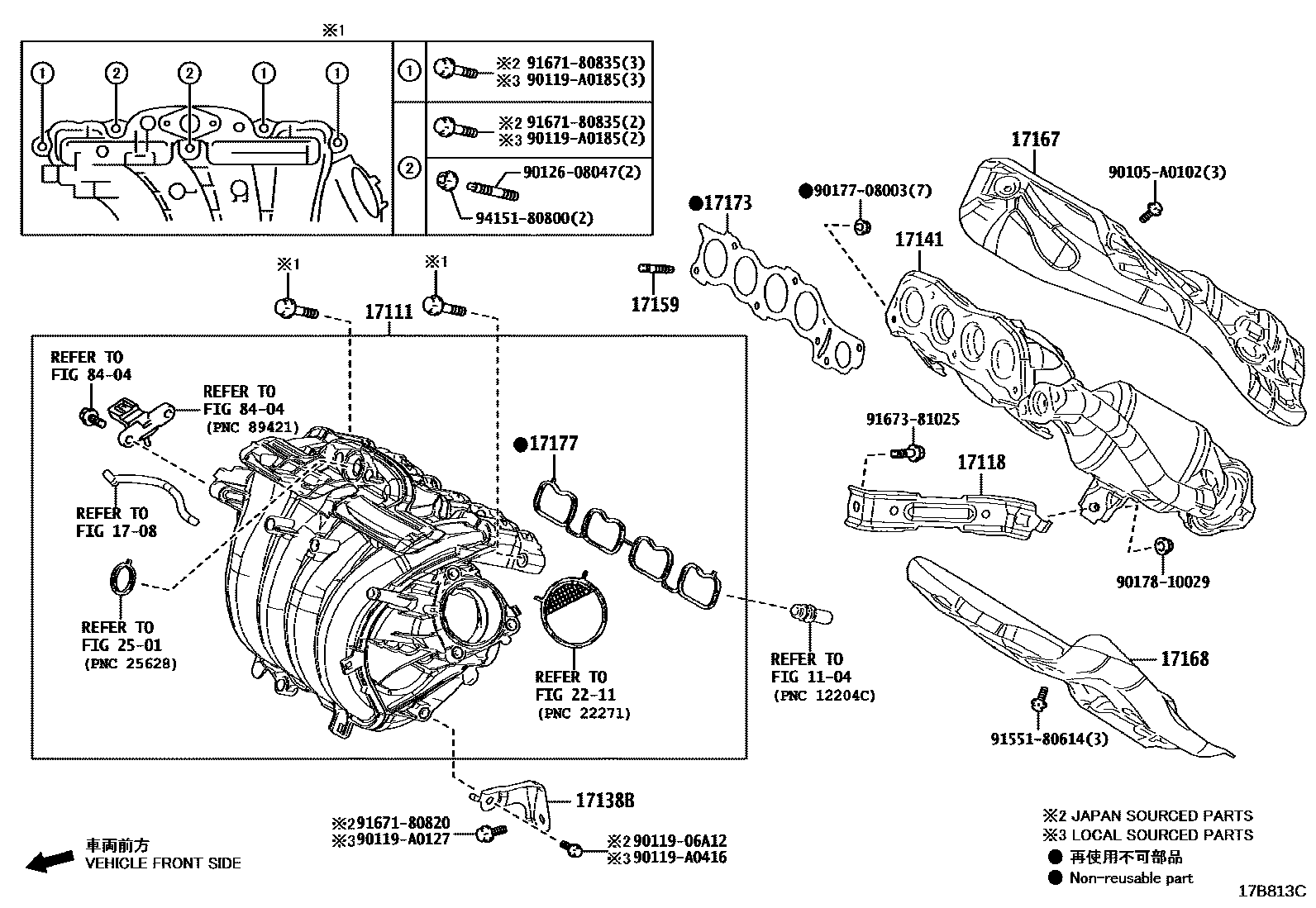

Toyota COROLLA Manifold EPC diagram — 17B813C
Manifold — 17B813C (202109 – 999999)

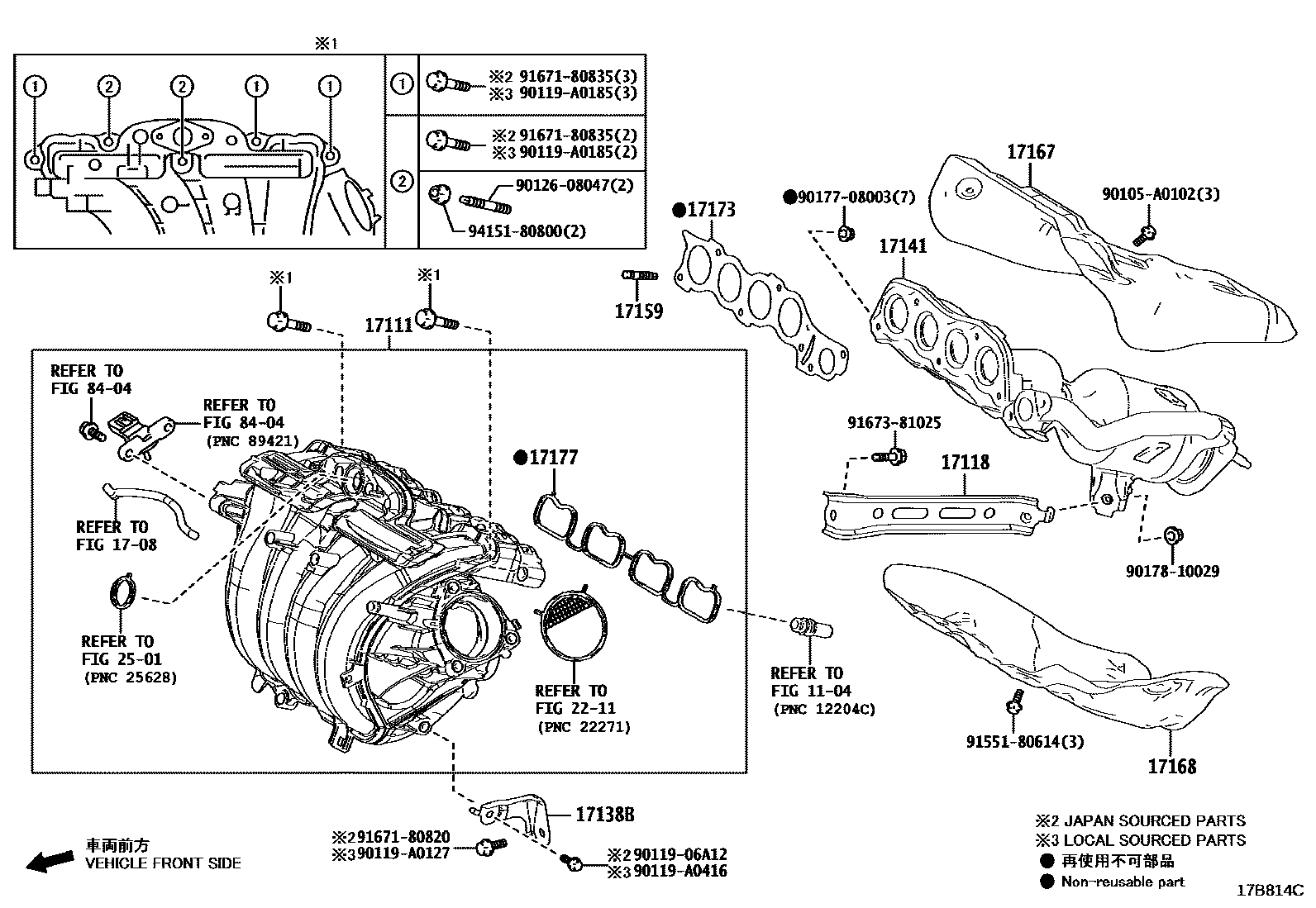

Toyota COROLLA Manifold EPC diagram — 17B814C
Manifold — 17B814C (202109 – 999999)

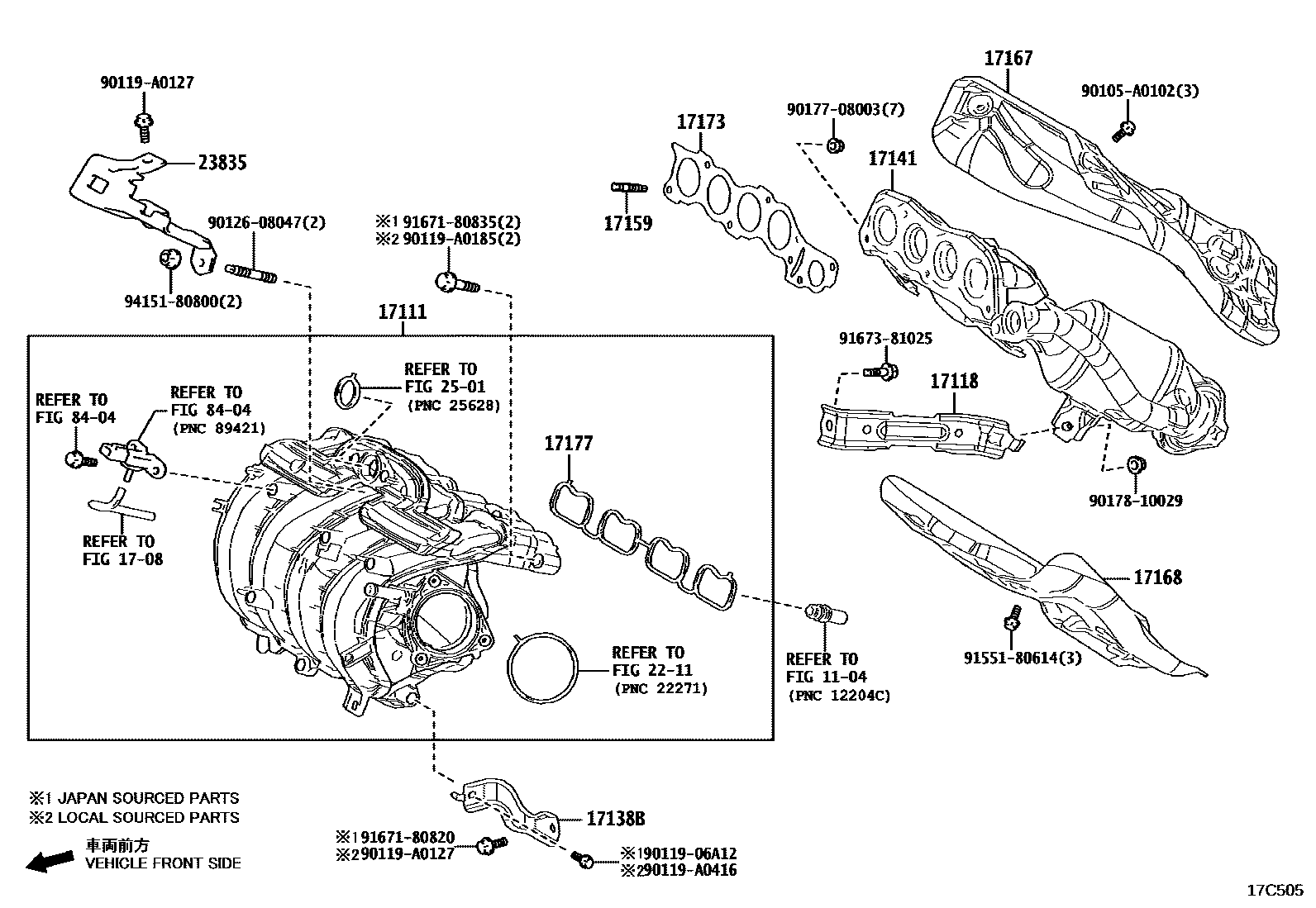

Toyota COROLLA Manifold EPC diagram — 17C505
Manifold — 17C505 (202305 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17120-24020 · 17120-F2010 · 17120-F2020
17118Manifold stays17118-24010 · 17118-24020
17138BIntake manifold stay17138-24010 · 17138-24020 · 17138-F2010
17141exhaust manifold17141-24120 · 17141-24220 · 17141-24230 · 17141-24350 · 17141-24380 · 17141-24430
17159Studs (for manifold to cylinder head)90126-08052 · 90126-A0019
17167Exhaust manifold No. 1 heat shield17167-24030 · 17167-24040 · 17167-F2050
17168Exhaust manifold No.2 insulation pad17168-24030 · 17168-24040 · 17168-F2050
17173Gasket (exhaust manifold to cylinder head)17173-F2010
17177No. 1 gasket (intake manifold to cylinder head)17171-24020
23835PROTECTION, ALIM CARBURANT, NO.223835-24010
