Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 2 images and 9 PNC and OE references.

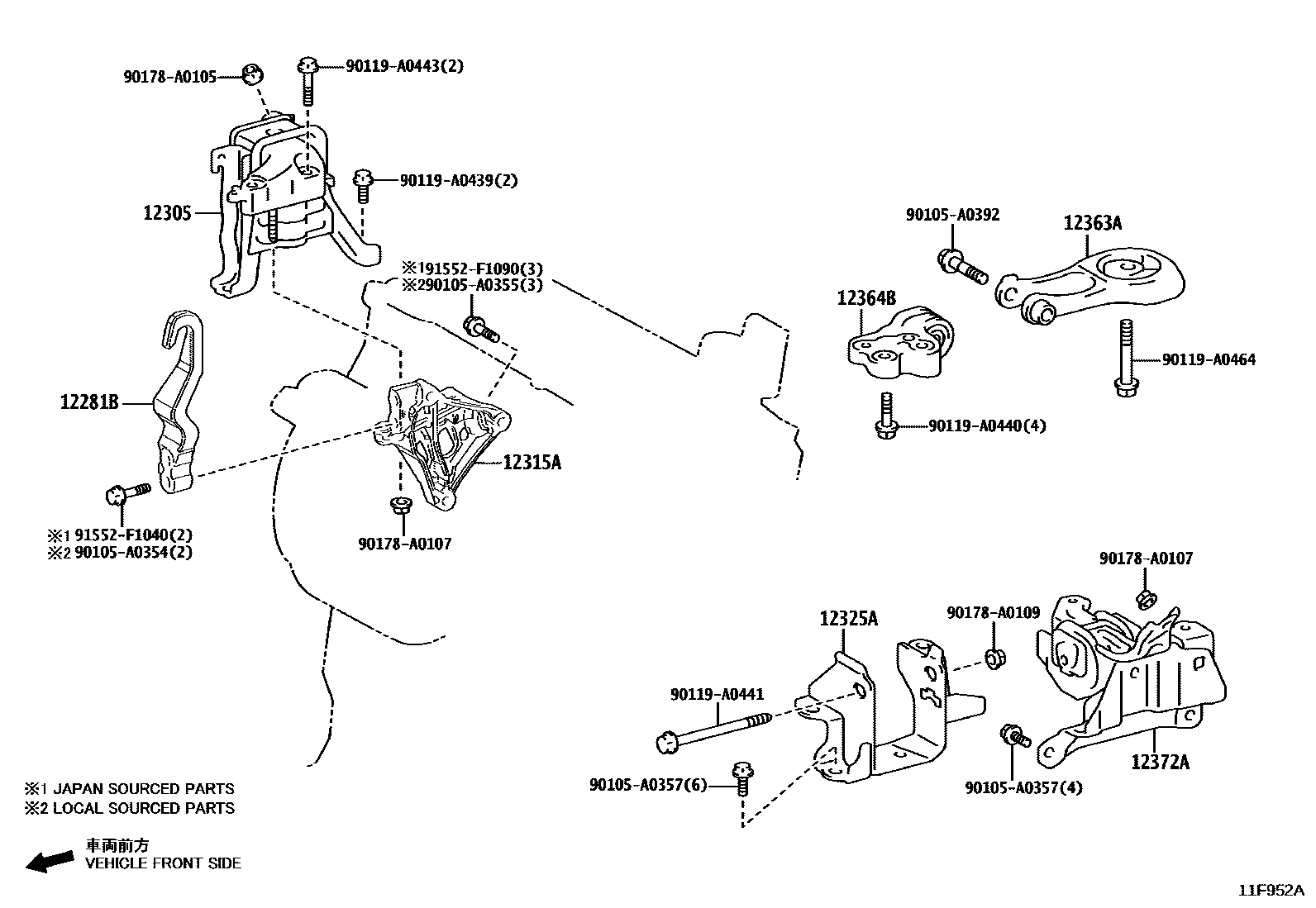

Toyota COROLLA Engine Mounting EPC diagram — 11F952A
Engine Mounting — 11F952A (202109 – 999999)

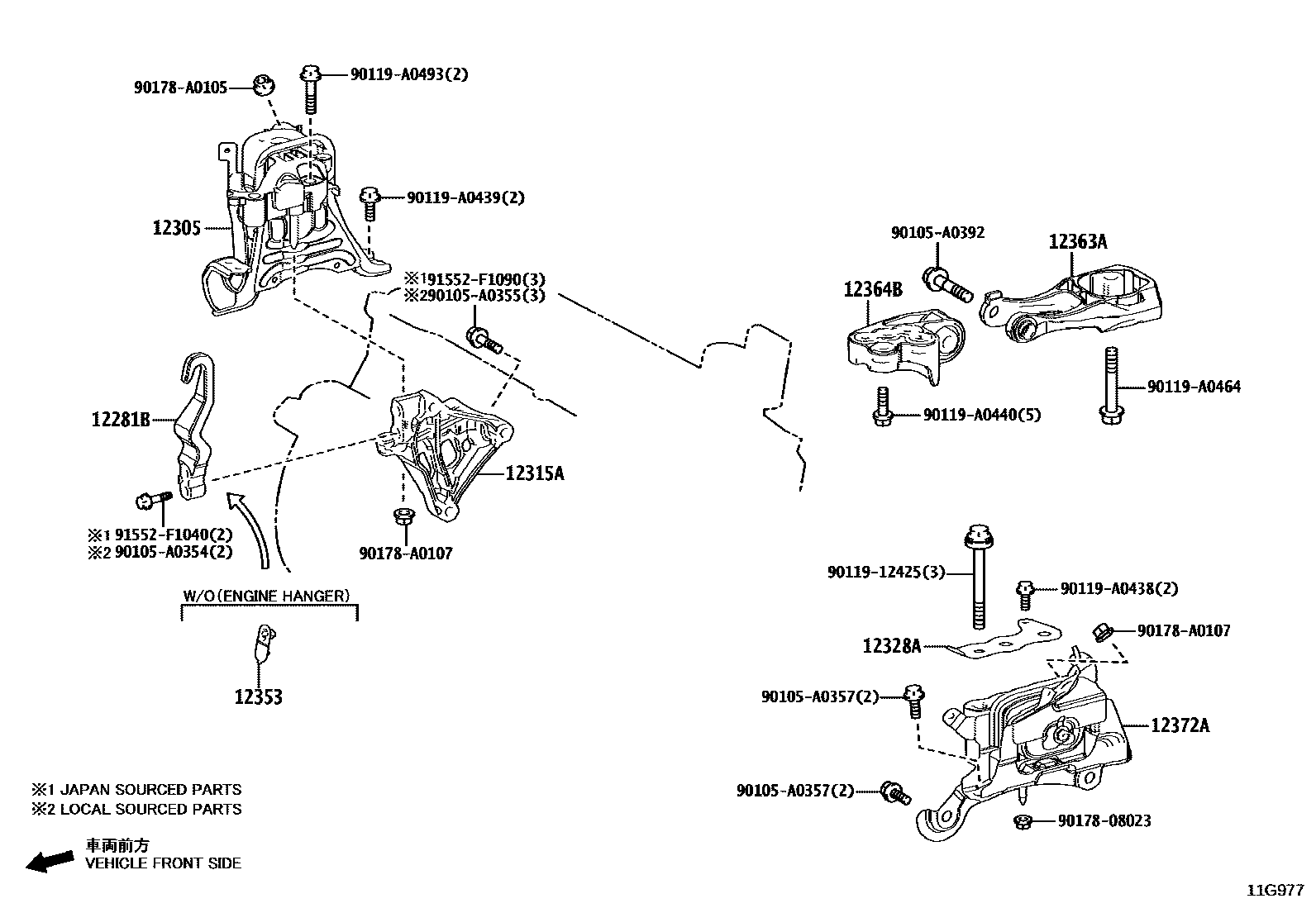

Toyota COROLLA Engine Mounting EPC diagram — 11G977
Engine Mounting — 11G977 (202305 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BCROCHET SUSPENSION MOTEUR NO.112281-25030
12305Engine right side mounting vibration isolation pad sub-assembly12305-F2080 · 12305-F2150
12315AEngine right side mounting bracket (for transversely mounted engine)12315-F2071
12325AEngine left side mounting bracket (for transversely mounted engine)12325-F2090
12328AEngine No. 2 left side mounting bracket12328-F2080
12353CHAPEAU, SUPPORT FIXATION MOTEUR12353-15010
12363AEngine movement control lever12363-F2060 · 12363-F2090
12364BEngine No. 2 motion control lever12364-F2070 · 12364-F2100
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-24090 · 12372-F2110 · 12372-F2111
