Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

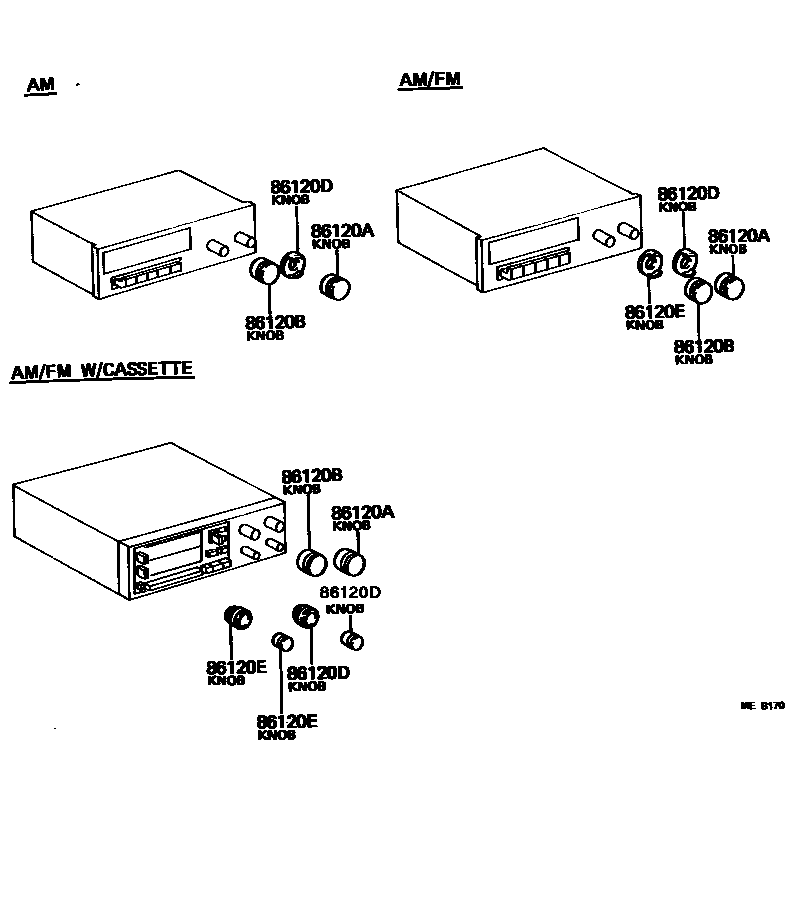

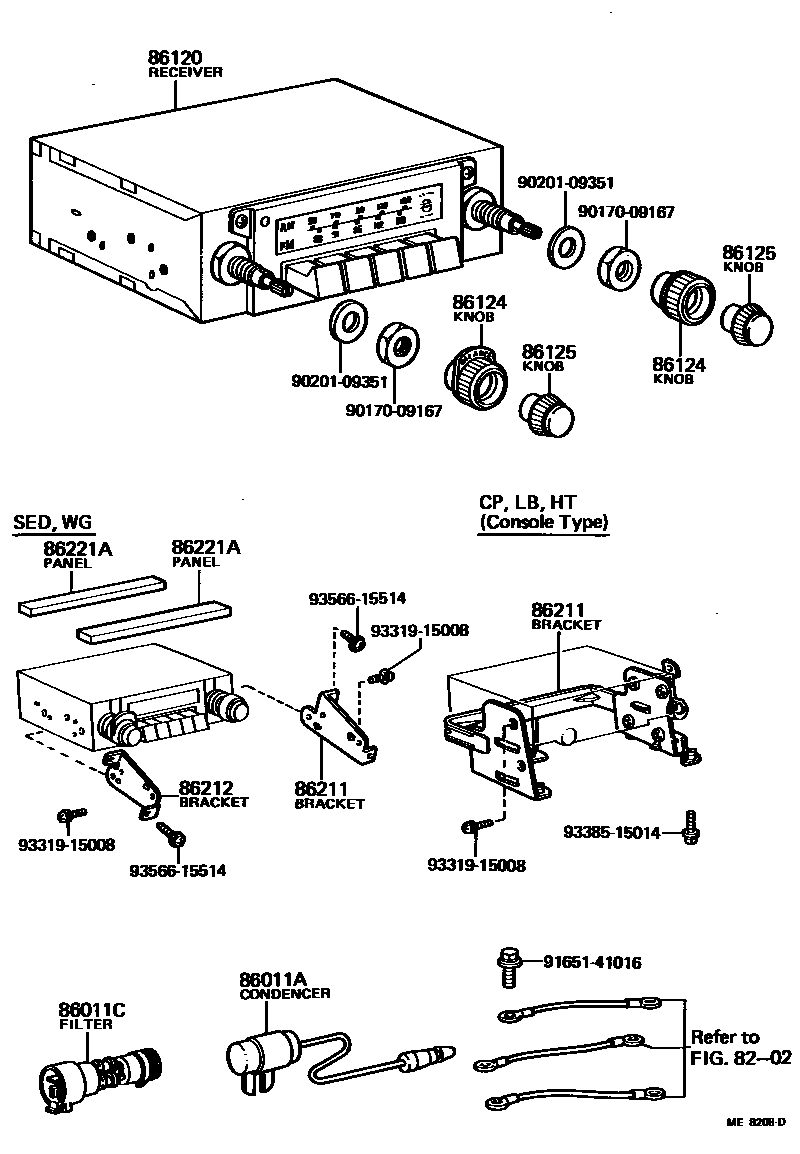

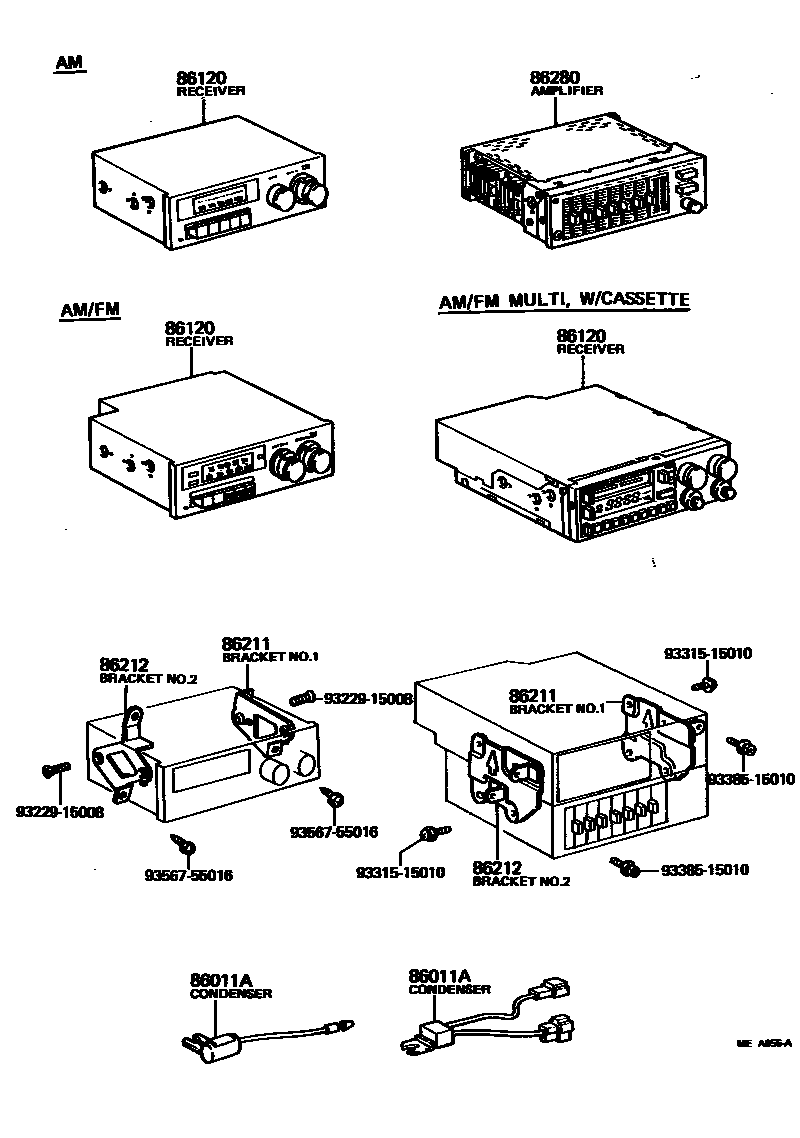

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86011A | radio settings phase modulator | 90980-04010 · 90980-04023 · 90980-04030 · 90980-04036 · 90980-04041 · 90980-04043 |
| 86011C | Noise filter | 90980-05055 |
| 86120 | Radio assembly | 86120-12230 · 86120-12270 · 86120-12350 · 86120-12360 · 86120-14370 · 86120-14420 · 86120-14450 |
| 86120A | Radio switch knob | 86128-12100 · 86128-14180 · 86128-14340 · 86128-14500 |
| 86120B | Radio tuning knob No. 1 | 86128-12080 · 86128-14160 · 86128-14300 · 86128-14500 |
| 86120D | radio tone knob | 86128-14200 · 86128-14420 · 86128-14440 |
| 86120E | radio balance knob | 86128-12120 · 86128-14200 · 86128-14320 · 86128-14420 · 86128-14440 |
| 86124 | radio control knob | 86124-12010 · 86124-14040 |
| 86125 | Radio switch knob | 86125-12011 |
| 86211 | No. 1 radio bracket | 86201-12020 · 86207-12011 · 86211-12090 · 86211-12130 |
| 86212 | No. 2 radio bracket | 86208-12011 · 86212-12080 · 86212-12110 |
| 86221A | radio panel | 86221-12020 |
| 86280 | Stereo parts amplifier assembly | 86280-14170 |
